В теме не раз звучала фраза "гальваничсекая развязка земли питания".
2. А нахуа с операми возиЦЦа, может попроЩЩее:

Вложение 568568

Резюками R7R8 выбираем нужный КУ (в принципе входную крутилку можно не ставить, если их сделать регулируемыми), ну и заодно с помощью оптрона решаем вопрос с АСС.

---

При всём моём уважении, что это было?
На дворе не первое апреля, и эта схема не имеет ничего общего с развязкой. Более того, она вообще нерабочая.

Цитата:

---

Сообщение от Garmin

При всём моём уважении, что это было?
На дворе не первое апреля, и эта схема не имеет ничего общего с развязкой. Более того, она вообще нерабочая.

---

То, что "гальванической" развязки она не обеспечивает, да, согласен. Но почему не рабочая? (недоумённо так: вроде работает:dntknw:)

Цитата:

---

Сообщение от Rover

То, что "гальванической" развязки она не обеспечивает, да, согласен. Но почему не рабочая? (недоумённо так: вроде работает:dntknw:)

---

Ну, тут нужно подумать, куда подключена масса источника сигнала в автомобиле, куда подключена масса усилителя в автомобиле, и куда подключён второй (неинвертирующий) вход внутреннего операционного усилителя LP2020, Тогда станет ясно, как правильно организовать развязку массы на этой микросхеме.
Для простого примера - будет ли какой-либо сигнал на выходе LP2020, если выкрутить громкость до нуля?

кроме пары экземпляров с трансформаторами, ни у одного автоусилителя нет гальванической развязки,
цель - "развязать" сигнальные и силовые цепи, дабы через массу RCA и голову не гуляли силовые токи

Цитата:

---

Сообщение от Garmin

Ну, тут нужно подумать, куда подключена масса источника сигнала в автомобиле, куда подключена масса усилителя в автомобиле, и куда подключён второй (неинвертирующий) вход внутреннего операционного усилителя LP2020, Тогда станет ясно, как правильно организовать развязку массы на этой микросхеме.
Для простого примера - будет ли какой-либо сигнал на выходе LP2020, если выкрутить громкость до нуля?

---

Давай предметно, что не так?

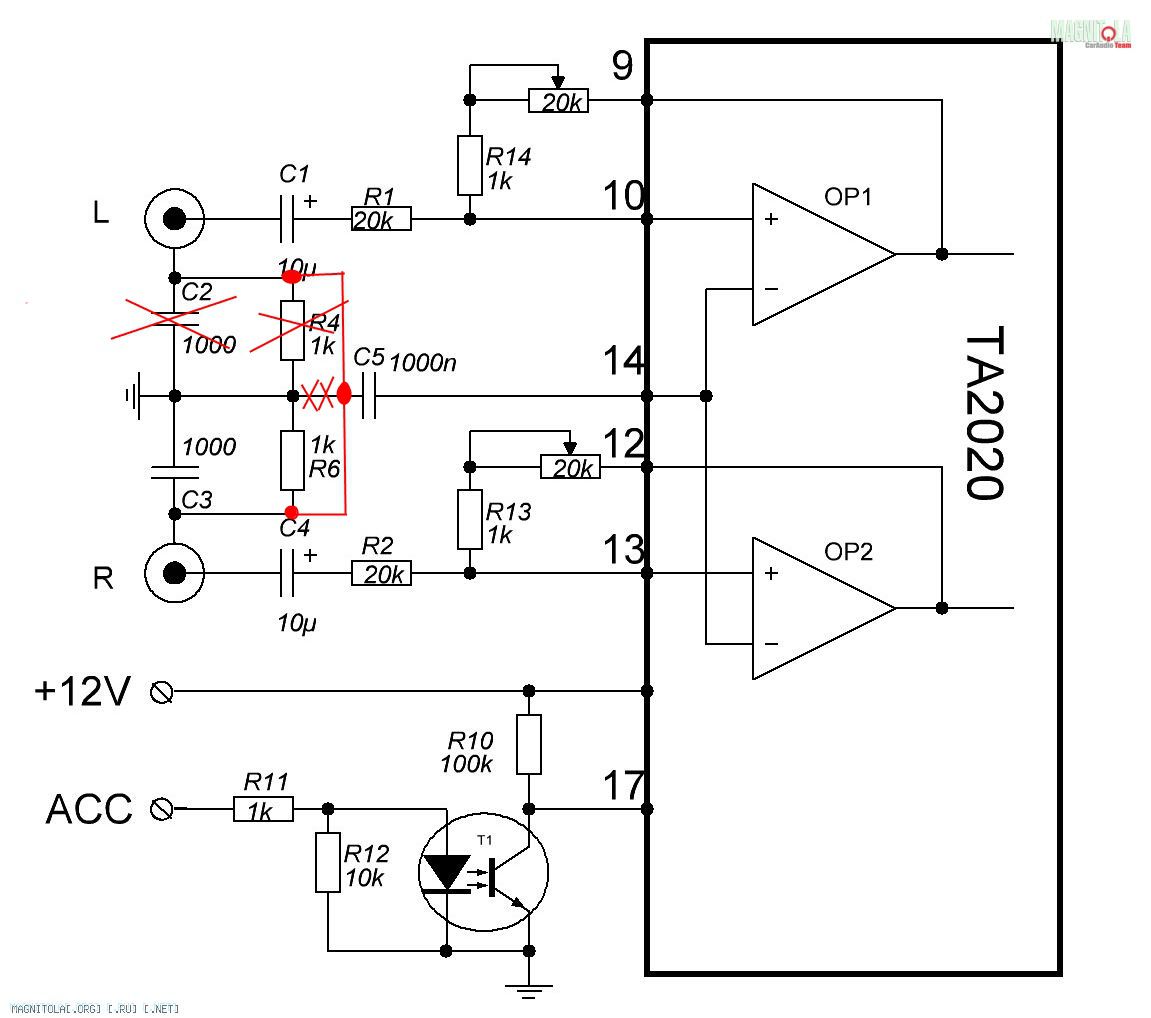

Вложение 568636

Надеюсь, теперь всё понятно без слов.
Вложение 568646

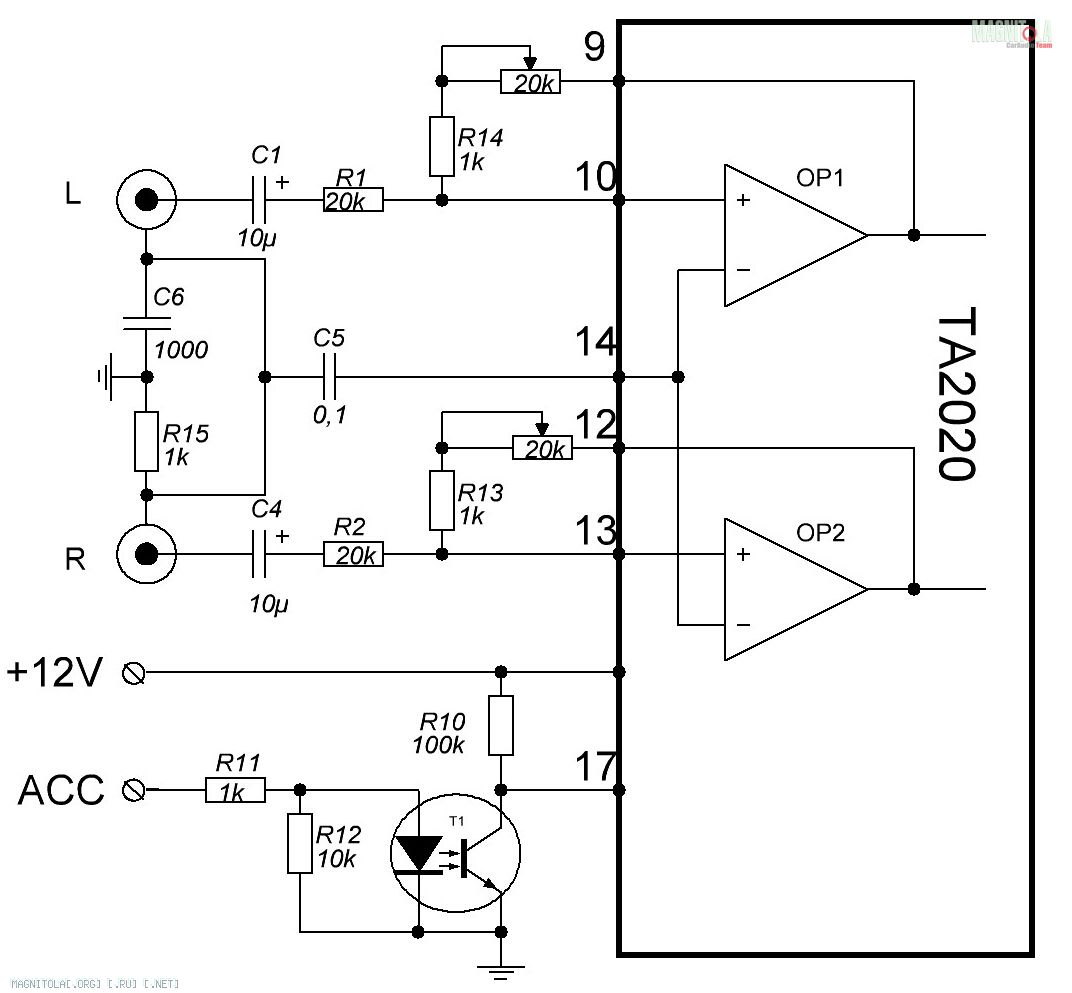

Согласный йА, лишние детальки нам никчему, пуЩЩай будет так:
Вложение 568858

Схема утверждаеЦЦа?

у ТАшки И и НЕИ входы не перепутаны? не думаю, что ей ПОС нужен ;)

Цитата:

---

Сообщение от A!exT

у ТАшки И и НЕИ входы не перепутаны? не думаю, что ей ПОС нужен ;)

---

Самое главное, шоб по "ножкам" совпадало :). (по даташиту совпадает).

Цитата:

---

Сообщение от Rover

Согласный йА, лишние детальки нам никчему, пуЩЩай будет так:
Вложение 568858

Схема утверждаеЦЦа?

---

Так правильно. Общая точка ООС входных усилителей заведена на входной общий провод, и отвязана от массы усилителя.
Я бы сделал регулятор громкости на входном делителе и не игрался с уровнем ООС, я не знаю устойчивость внутренних операционников.
