усь на TDA2030/2050

Цитата:

---

Сообщение от A!exT

для теста повторять какие-то чужие конструкции можно "на коленке", разводить под это дело плату и запускать в производство 1шт - накладно выйдет ;)

если уже так хочется с комбинированной ООС - давайте развивать идею, например "итун" с регулируемым выходным импедансом:
Вложение 578542

---

Ыщё одна несуразица, не применимая к АВТО. Для нормалной работы ИТУН - ему нужен приблизительно трёхкратный "запесец" по динамическому диапазону. Для создания нормально-регулируемой работы ОС по току, нам нужно R6 (по схеме) увеличить до 1- 1.6 Ом. "Запасец" потребуеЦЦа пятикратный.
Вам надо секаса с ИТУНами за недорого ? УЧИТЕСЬ ГОТОВИТЬ ДИНАМИКИ.

А если в качестве R6 выступит акустический провод?Двух собак одновременно убить не выйдет?
Из затрат-третий провод минимального сечения к минусовой клемме динамика.

Вот так всегда, придет Макс и все испортит..

Цитата:

---

Сообщение от A!exT

если уже так хочется с комбинированной ООС - давайте развивать идею, например "итун" с регулируемым выходным импедансом

---

Алексей, не стоит...... всё в этом случае просто обязано закончится классически, как в том анекдоте, про то, почему не получится постукаться на Красной площади ))). Все симптомы того, что так и будет в принципе в теме уже намечены. Либо делаешь сам на своё усмотрение, но тогда сам понимаешь к чему нужно быть готовым :), либо всё закончится - собрались потрещали и разошлись, хорошо время скоротали )))

Блин, не хочу, чтобы закончилось)))


Насмартфонил

Цитата:

---

Сообщение от Rover

Ыщё одна несуразица, не применимая к АВТО. Для нормалной работы ИТУН - ему нужен приблизительно трёхкратный "запесец" по динамическому диапазону. Для создания нормально-регулируемой работы ОС по току, нам нужно R6 (по схеме) увеличить до 1- 1.6 Ом. "Запасец" потребуеЦЦа пятикратный.

---

навскидку берем R2=10K, R3=20K, R4=220K, R5=22K, R6=0,1R
крайнее нижнее положение:
Rh=4R, G=25,6dB, THD=0,086%, Z=0,534
Rh=8R, G=26,2dB, THD=0,081%, Z=0,579
крайнее верхнее положение:
Rh=4R, G=25,4dB, THD=0,11%, Z=0,918
Rh=8R, G=26,4dB, THD=0,11%, Z=1,04
Ку плавает, но ниже минимальных 24дБ не опускается, а это входная чувствительность около 500мВ

Цитата:

---

Сообщение от FFZ

всё в этом случае просто обязано закончится классически, как в том анекдоте

---

+1000 и... вернулись к линну с пожеланием научиться что-то там готовить :)

Цитата:

---

Сообщение от A!exT

в последнее время часто просят не особо дорогой усилок на 15-25Вт на СЧ-ВЧ
есть возможность сделать "конструктор" или готовую плату на TDA2030, TDA2050, LM1875 (они pin-to-pin)
идеи, мнения, концепции.... понеслась ;)

---

Нечего изобретать велосипед. БП отдельным блоком- уже оправданный и проверенный вариант. А далее- уже кто во что горазд. Кому UcD, кому- усилитель Зуева, кому- отбросы от TDA....

Цитата:

---

Сообщение от vladan-ODR

Вот так всегда, придет Макс и все испортит..

---

Это да. Портить- наше всёhttp://cdn.magnitola.org/images/smil...art/laugh1.gif.
Но т.к. тема "ИТУН" пошла на этот форум из нашего славного города, то следовало бы внести ещё и практическое наполнение.

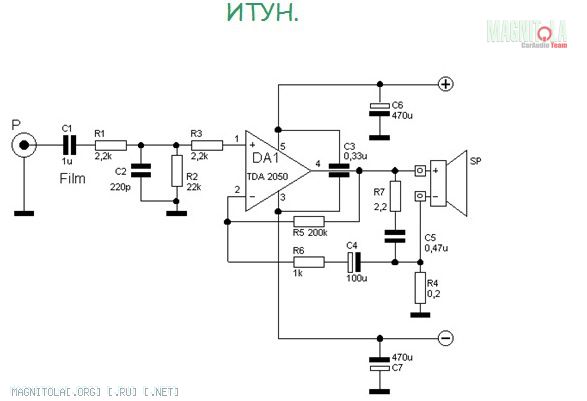

Итак, что в простонародье называют "ИТУН" (в кавычках, потому что применительно к нижеприведённой схеме это не совсем так):
Вложение 843438

Про данную схему написано очень много, и люди, повторившие её весьма довольны.

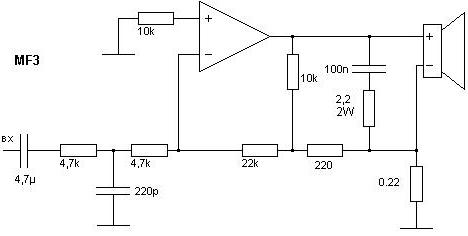

Дальнейшее развитие эта схема получила путём доработки ОС по току, и подачи сигнала на неинвертирующий выход УМ:
Вложение 843440

Кто хочет поподробнее изучить всю эту машинерию, может пройтись по ссылке ниже:

После прочтения съесть!

http://www.vegalab.ru/index.php?opti...d=41&Itemid=52 http://reanimator-h.narod.ru/it_nun.htm

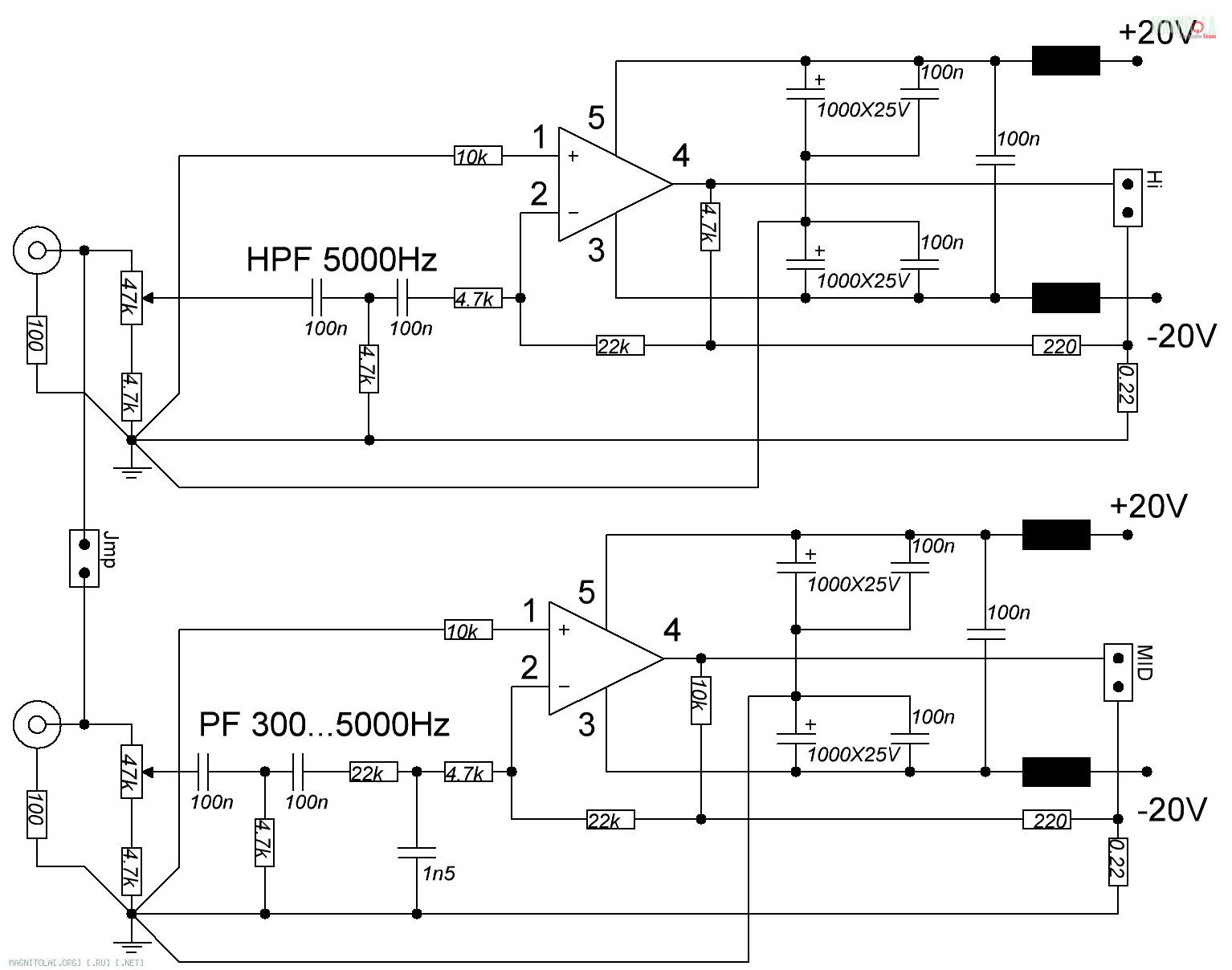

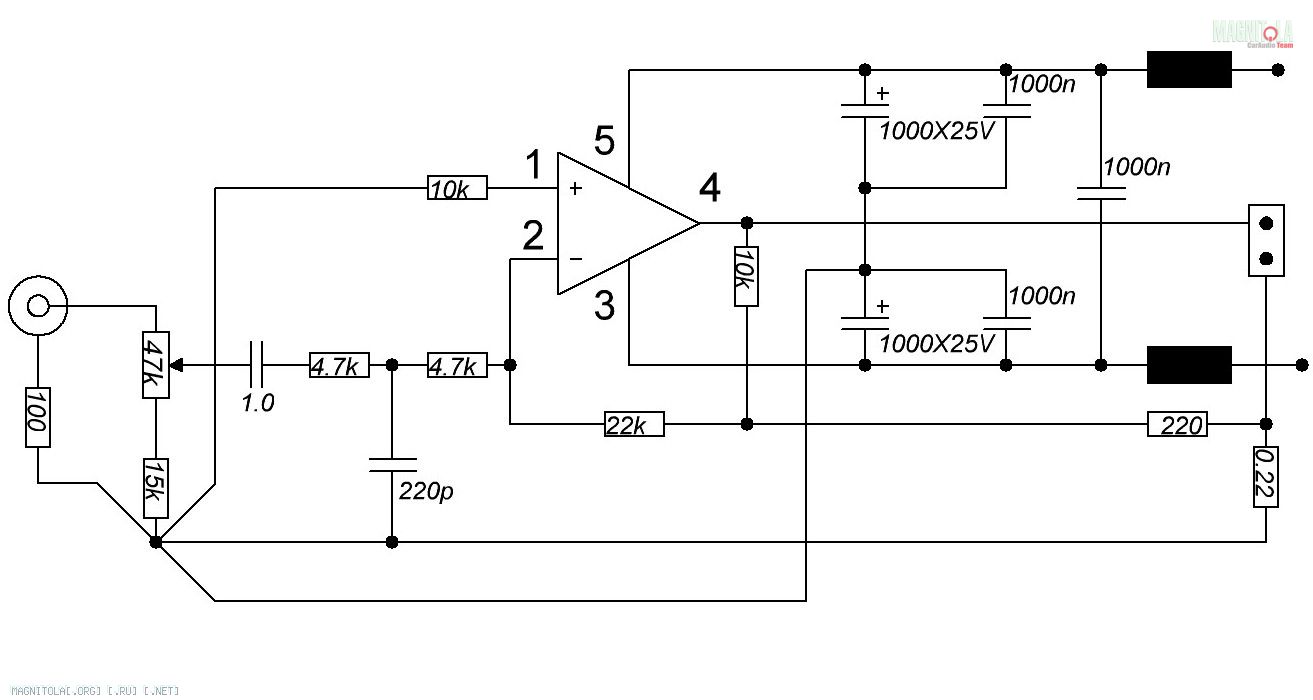

Я для тестов собрал несколько работающих прототипов, используя данную схемотехнику:

Вложение 843444Вложение 843446Вложение 843448

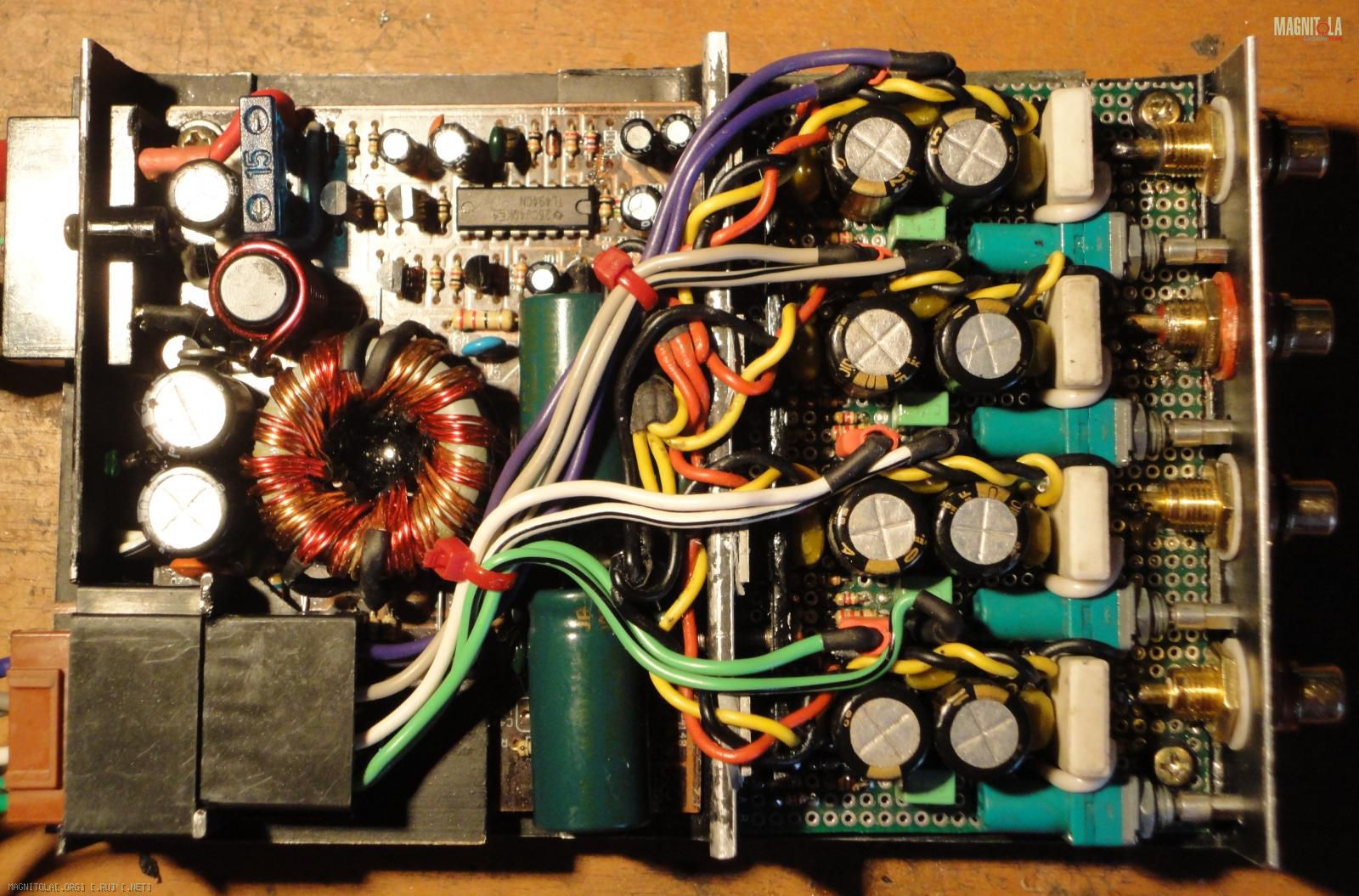

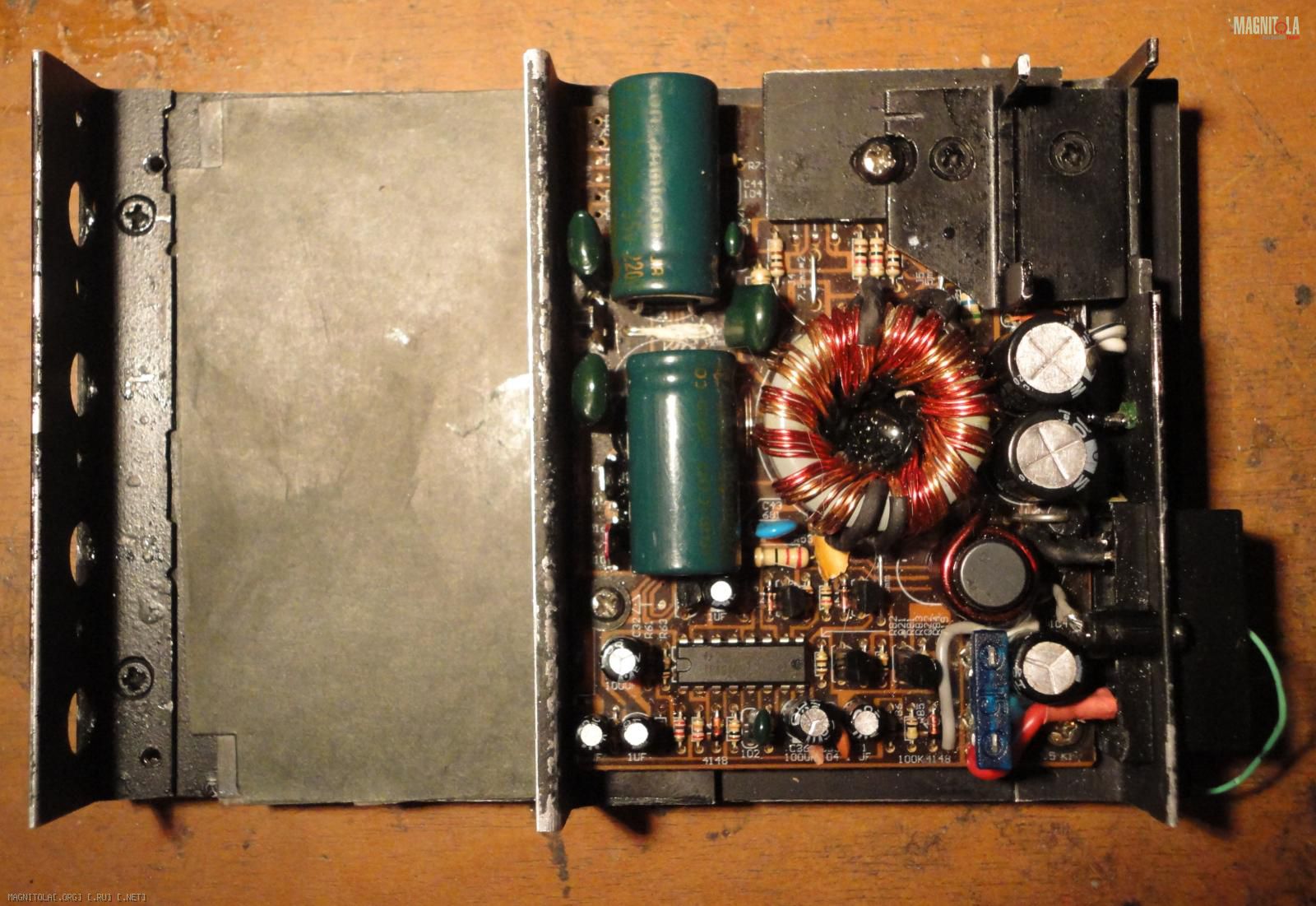

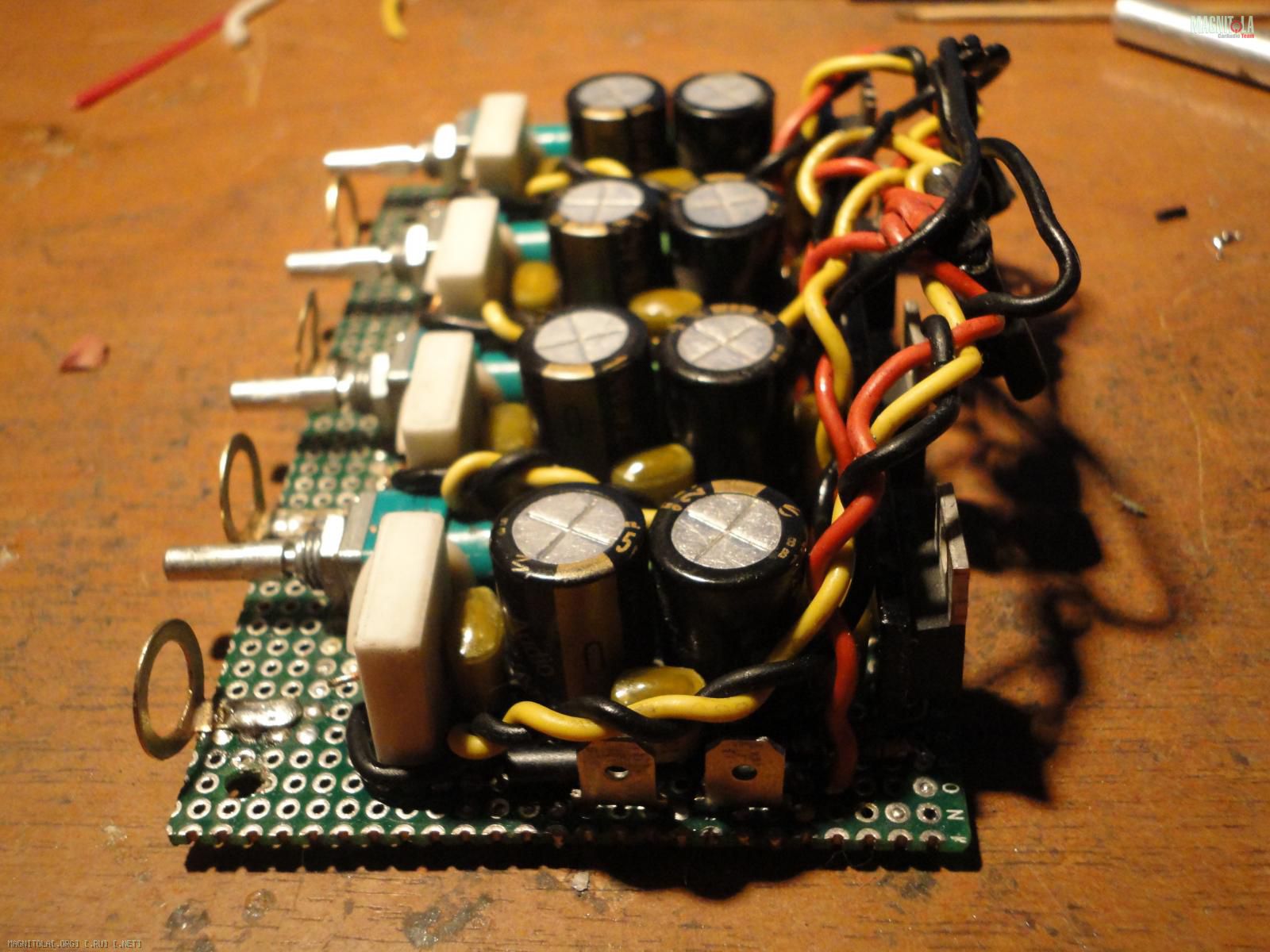

Вот фото работающего прототипа:
Вложение 843450Вложение 843462Вложение 843452

продолжение следует....

Дашь послушать?
