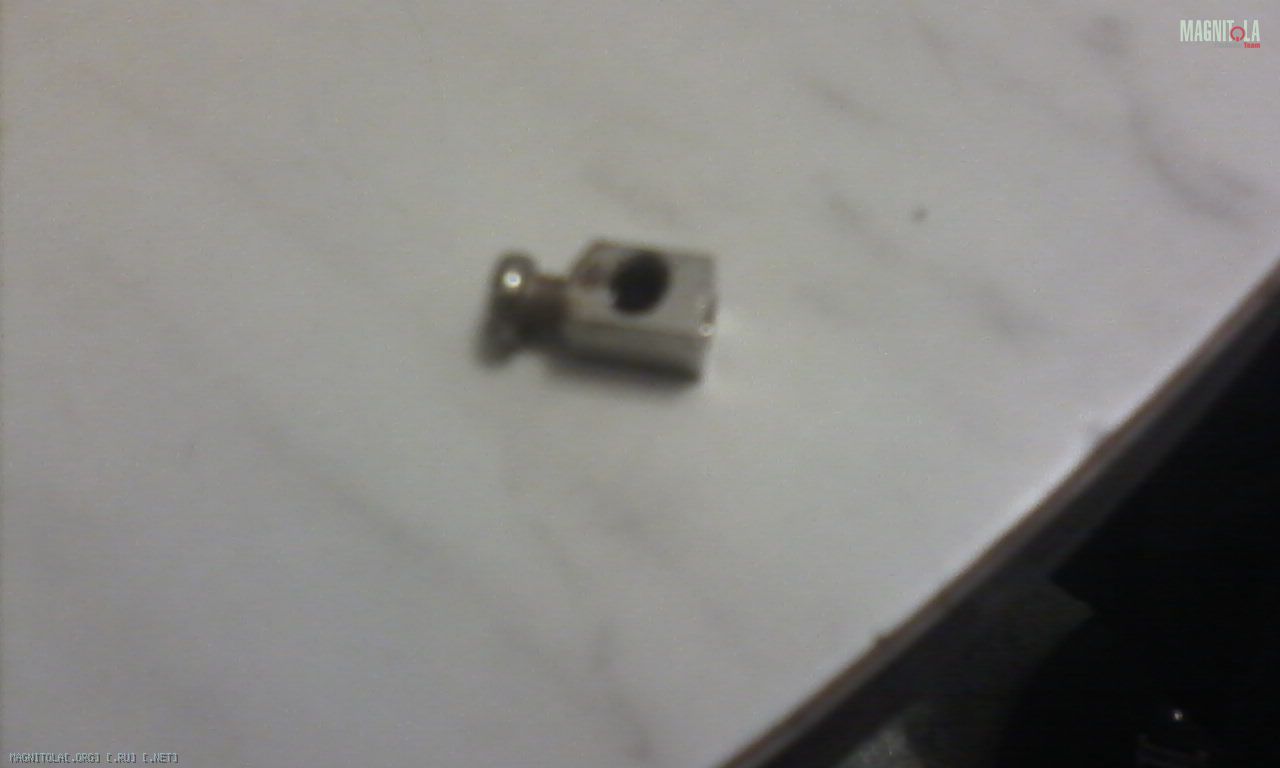

Не могу сказать, ни в восторге, ни в ##уе, так как чем долго не мог подобрать подходящего крепления, при , казалось бы, пустом корпусе. В итоге пришёл вот к чему, точнее-нашел в банке с винтиками.. По-моему- это деталь от какой-то розетки, к сожалению снять не догадался, но, думаю-смогу понятно объяснить... Ты обычную электротехническую клеммную колодку видел? Это гладкая трубочка, поперёк которой два резьбовых отверстия род винтики? А теперь представь детальку наоборот,сквозное резьбовое отверстие М2,5 вдоль , в центре поперечное гладкое отверстие...Все это длиной в сантиметр...
На твоём фото красная колодка RCA прикручена к мет.основанию саморезом, я его вывинтил, привернул насквозь длинным винтом М2,5 , она пластике держит не хуже самореза...а к другому концу получившейся резьбовой втулки коротким винтиком привернул кусок макетки размером марку, на котором разместил кондеры...
Репутация: 842

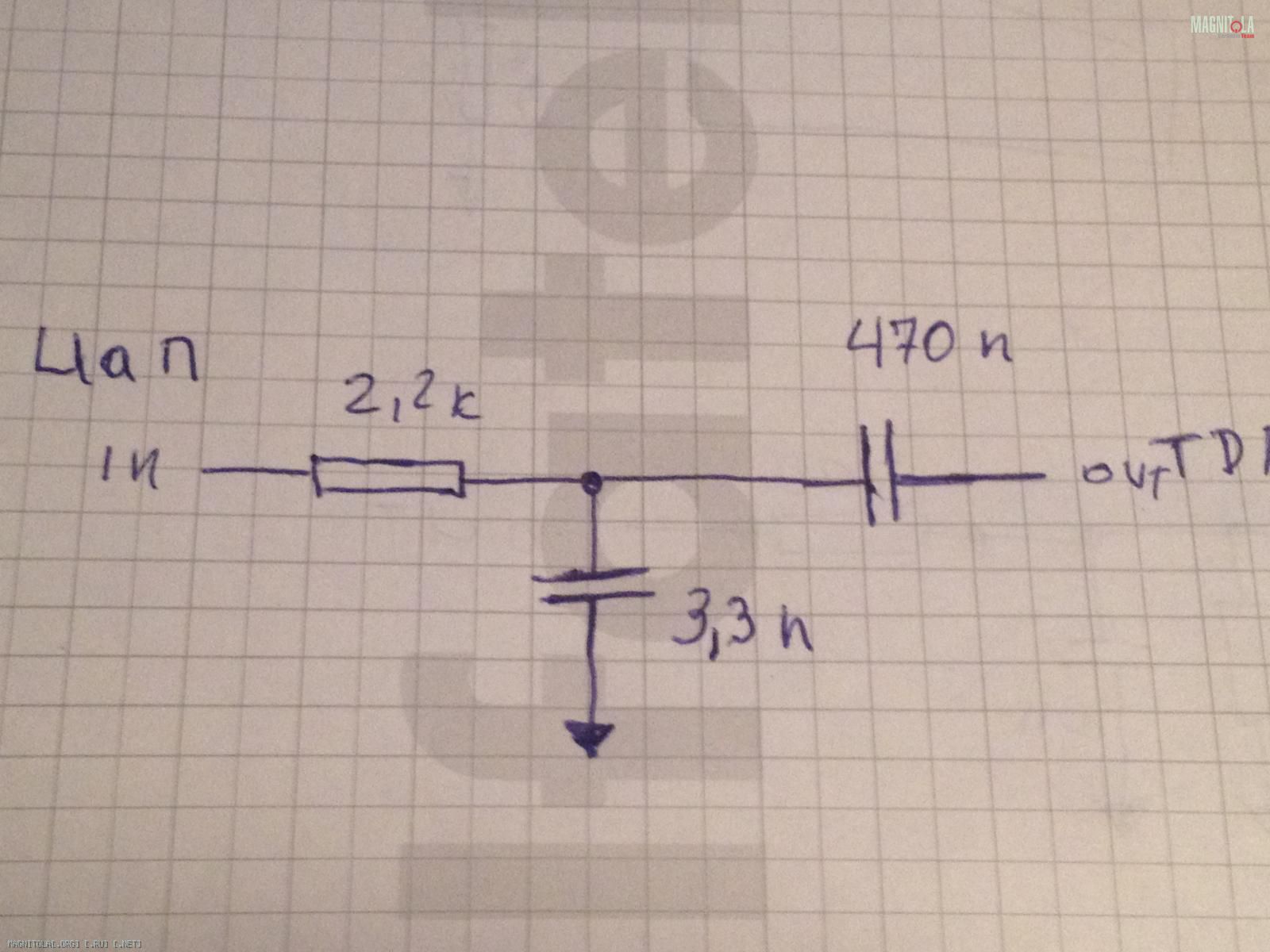

Представил все это но хотел бы все таки глянуть ) если будет возможность скиньте пожалуйста фото. По поводу твика моего; между цапом и tda7718 полностью убрал фильтр и сорудил следующий;схема выглядит[ATTACH=CONFIG]
Репутация: 240997 Это вышло достаточно просто и надёжно... По крайней мере-крепче консервной жести, мельче деталей от школьного конструктора и строительной перфорированной ленты...того, что обычно под рукой...
Ведроидный браузер глюкав, поэтому длинные посты стараюсь писать частями...
Репутация: 117793
Выход на корпусе магнитолы... Долго думал, что сказать, но потом увидел красные конденсаторы и понял, что это фильтр под сабвуфер. Ну, разве что так...
Репутация: 842 10 нанофарад всего лишь )
Репутация: 240997 Нашёл ещё одну такую, но, уж извините- камера в планшете слабенькая...
И ещё.... Если нет ключа-зачем там у тебя аж три резистора...хватило бы и одного, Ом на 100- чтобы при случайном замыкании выхода не оказался закорочен по переменке выход тда. Ну и звуковую землю с корпуса брать.. Не алё...
Надо было корпус разъема изолировать от земли, тем более прокладки были в комплекте, и проводком подсоединить к тому месту на плате, где масса второй пары где s-образный предохранитель.
А вот эту точку платы хорошо бы соединить с "-" выводом С901- главного конденсатора толстым проводом,но это уже из серии "бы"....
Репутация: 842 На счёт транзисторного ключа я не знал но догадывался) спасибо за пожсказку теперь я переделая все по вашим советам. Я пока новичок в этих делах)
---------- Сообщение добавлено 10.10.2014 в 00:23 ----------
А зачем нужен резистор шунтирующий на22к который подключен паралельно ключам ?
Репутация: 842 А что если сделать фильтр на оу между цапом и tda ?
Репутация: 190836 А какой там ЦАП?
