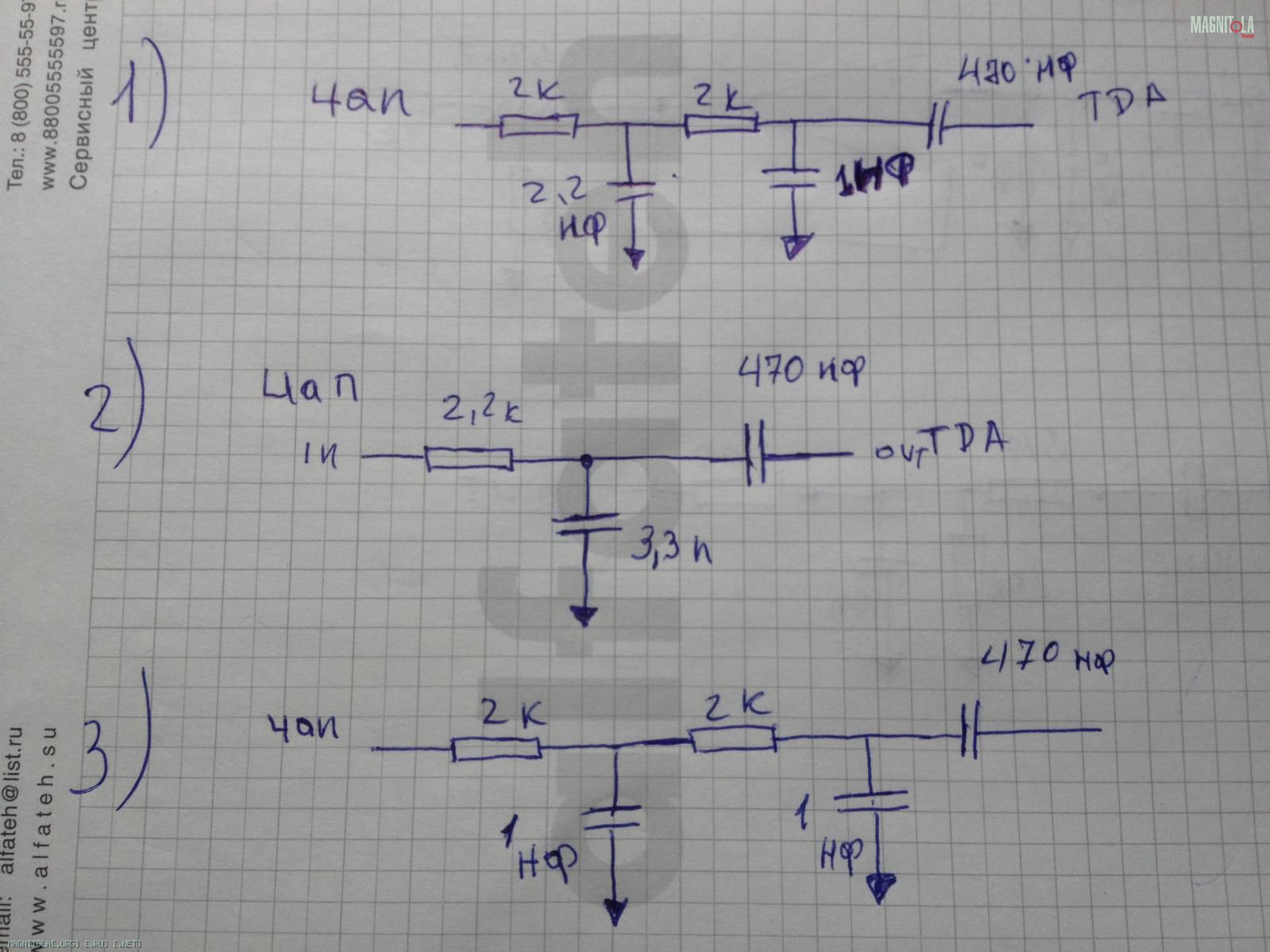

ОкА Какой из этих вариантов буде лучше ? и есть ли смысл шунтирование пленкой ? или все таки smd керамику оставить ?
Форум автозвука и установки музыки в автомобиль
Репутация: 842
Ок
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 190836
А какой там ЦАП?Сообщение от Алано
Репутация: 842 Akm 4387

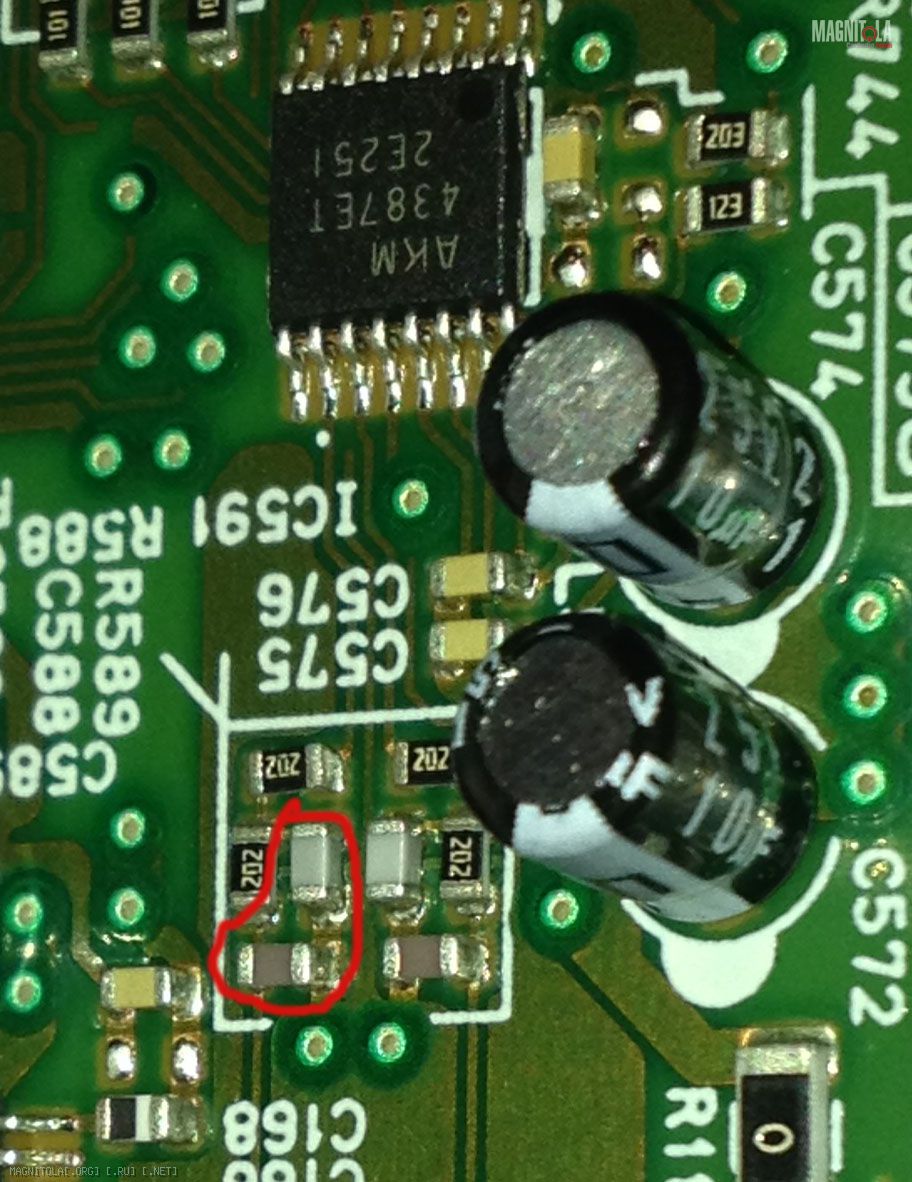

Репутация: 842 Доброй ночи всем. Никто не знает какой емкости эти конденсаторы ? К сожалению не могу их измерить так как выпаял и потерял.
Репутация: 5595 так там рядом две такие же стоят в другом канале
Репутация: 842 Все 4 потерял )
Репутация: 240997
Схема из №30 не помогает?
---------- Сообщение добавлено 13.10.2014 в 01:16 ----------
Миниатюра не хочет открываться...Если- это входы ТДА7718- но у него ног больше, скорее это АК4387- то на тюнер там что-то типа 0.22 , а на ЦАП- 4,7 электролиты, на линейники тоже 4,7. Мануал со схемой на другом компе...Завтра позырю- а сейчас спать.. Только приехал...
Репутация: 117793
Вчера закончил тестирование полноценного оптического цифрового выхода для Kenwood KMM-120Y.
По цифре идёт сигнал со всех источников - USB, FM, AUX. Регулируется громкость и баланс.
При воспроизведении USB нет обработки звука, только громкость. Также нет преобразования цифра-аналог-цифра.
При воспроизведении FM И AUX регулировки все как обычно, так как оцифровывается сигнал с линейного выхода.
Фотки закину вечером.
Вот что получилось:

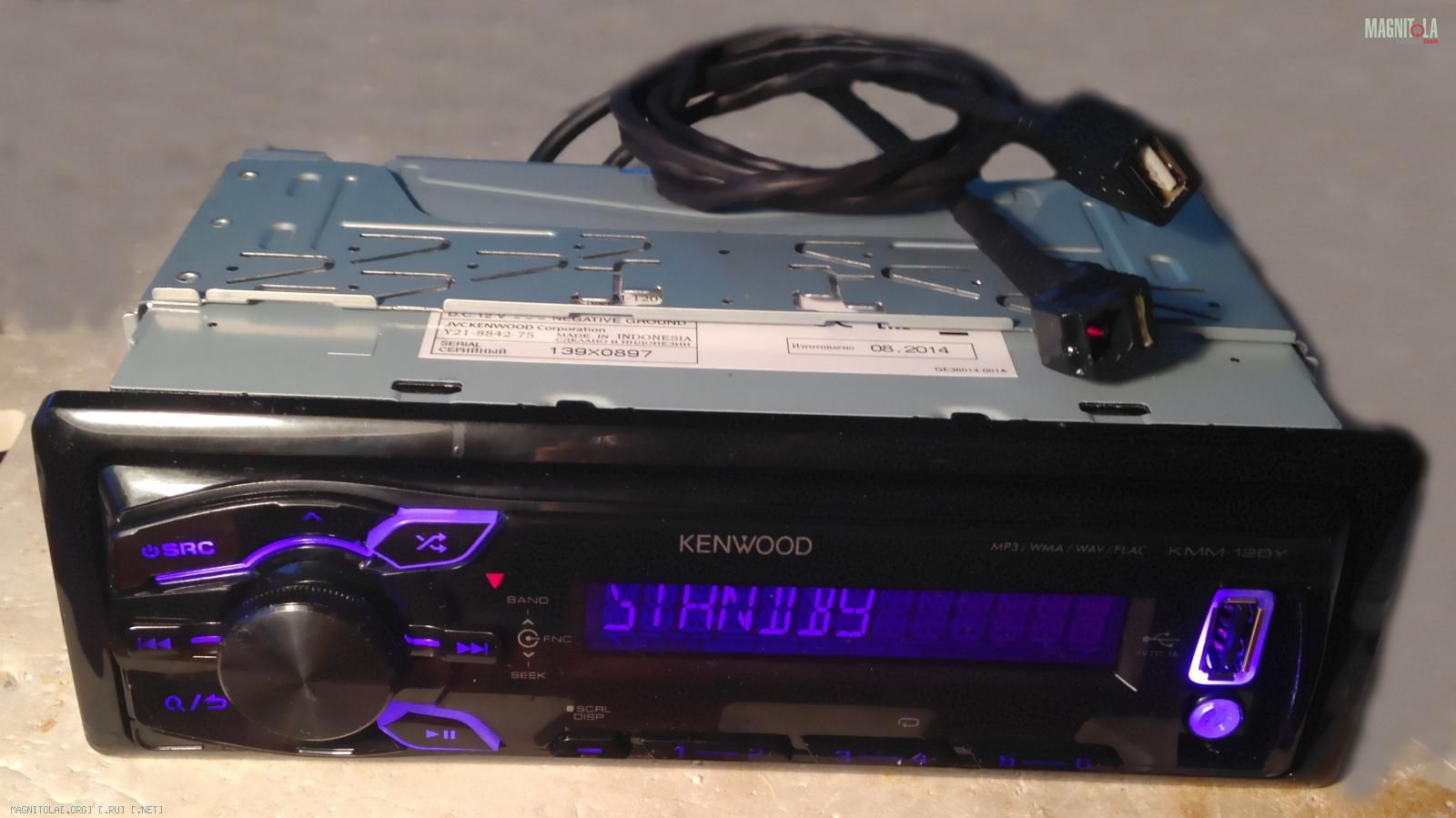

Вывел USB на заднюю панель. Сам кабель USB пришлось изготовить самостоятельно, все рыночные - полное алюминиевое УГ.
Оптический передатчик тоже на кабеле.

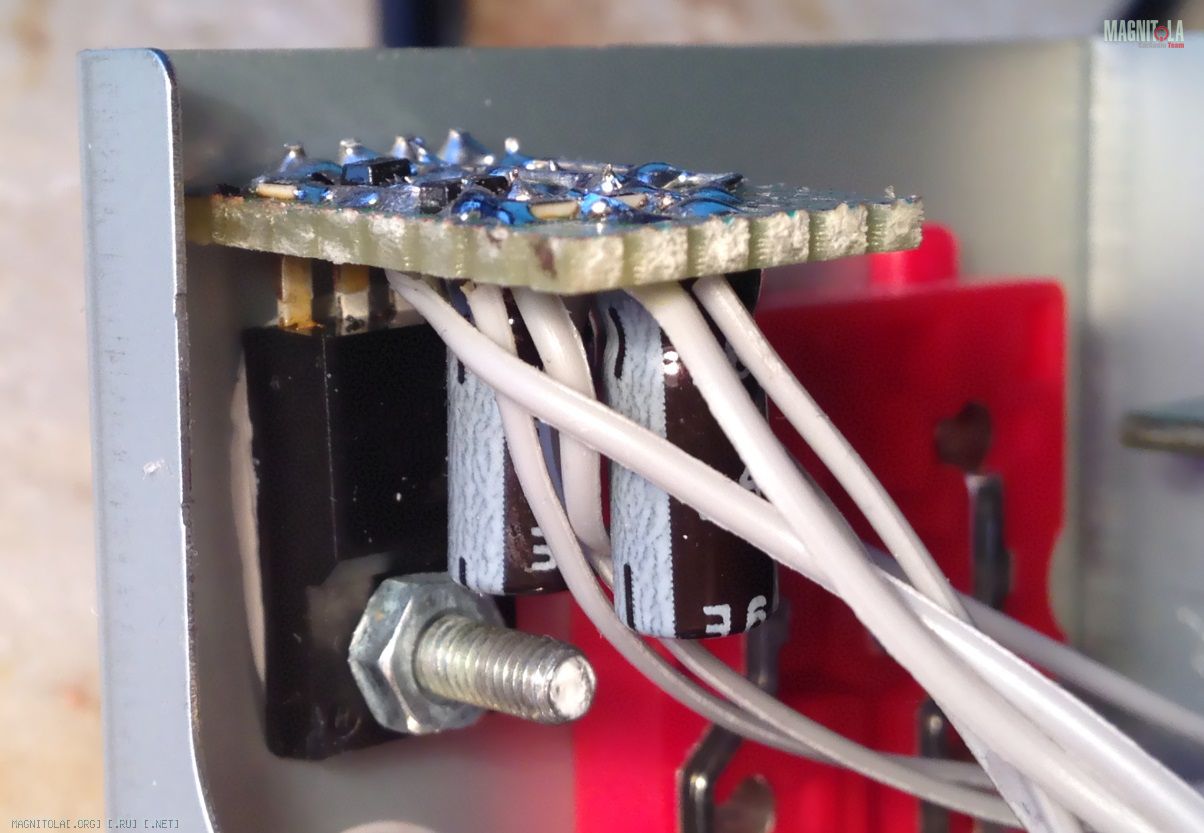

Изготовил отдельный выключаемый стабилизатор:

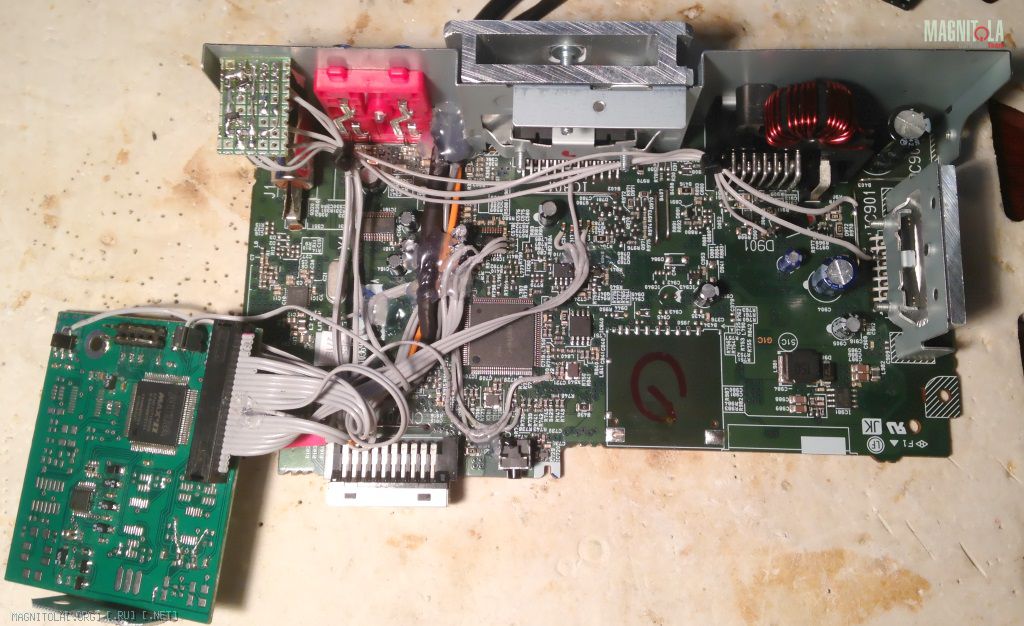

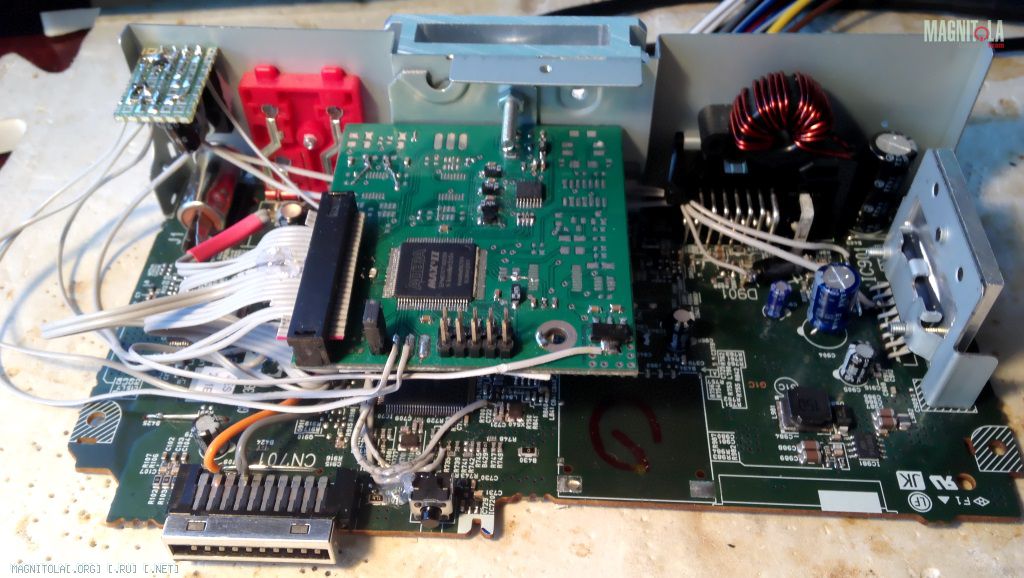

Пара фотографий в процессе подключения:
Подключение по цифре на вход I2S.
По аналогу на выход темброблока.
Перехват регулировки громкости и селектора входов на I2C.
При воспроизведении по цифре установки громкости берутся из сигналов управления регулятором громкости. Тембр не регулируется. При воспроизведении аналоговых источников цифровой регулятор громкости выключается, используются регулировки штатного регулятора громкости и тембра.
Репутация: 0 Подскажите какую магнитолу лучше взять KMM257 или KMM120 для последующей доработки?
Репутация: 240997 Ну- тут все зависит от того- что хочется получить...В первом приближении они аналогичны.
257- снята с производства. Один лин. выход. Один (или два- не помню) цвет подсветки. Из особенностей- существенно бОльшее количество на плате блокирующих конденсаторов- это скорее плюс. Форма кнопок на панели не такая фривольная- более строгая.
120- производится и соответственно существенно более доступна. 2 пары линеек. Можно подобрать любой цвет подсветки- подогнать под дизайн любого салона- например у меня шкалы приборки подсвечены белыми диодами с легким зеленоватым оттенком- подогнал 1\1, но дисплей ЖК, а не люминисцентный, как у 257- угол обзора существенно хуже. У меня такой был у предыдущей соньки- есть что сравнить. По технике в целом аналогичны. Решай сам.
