Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

Комбинированный просмотр

  1. #1
    Не помню...Не знаю... Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 240997 Аватар для nomemory
    Регистрация
    04.07.2010
    Город/село
    MSK
    Сообщений
    2,800
    Спасибо (Раздал)
    854
    Спасибо (Получил)
    2547
    Автор

    Re: Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

    Пооже- все идет к тому, чтоб разместить весь аппарат на передней панели.


  2. #2
    Авторитет Мастер-приемщик
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 659198 Аватар для chu0037
    Регистрация
    03.11.2014
    Город/село
    Россия-Орёл/Абхазия-Гулрипш ;)...
    Сообщений
    6,887
    Спасибо (Раздал)
    20492
    Спасибо (Получил)
    9672

    Re: Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

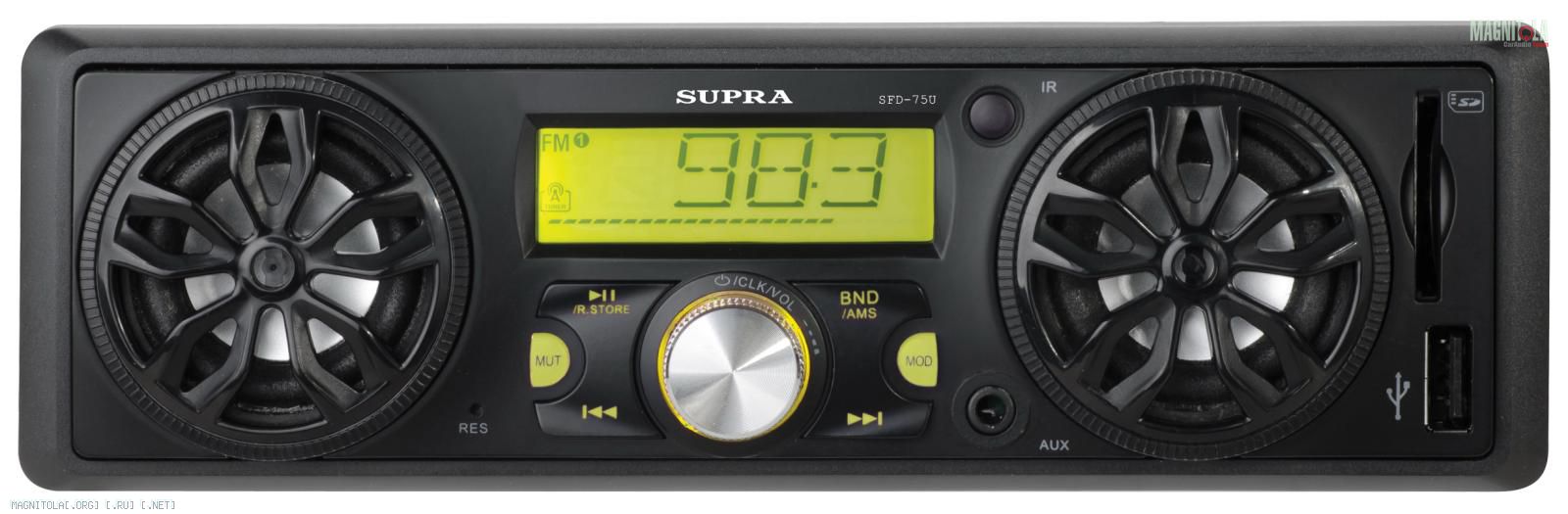

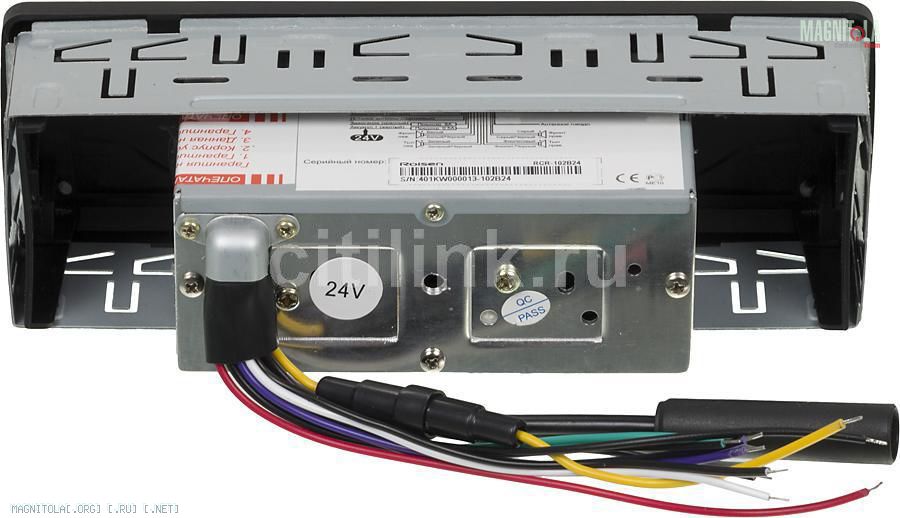

    Китайцы к этому уже близко -
    Нажмите на изображение для увеличения
Название: c441388eb1facecfc618ceb0da3479e4.jpg
Просмотров: 0
Размер:	93.5 Кб
ID:	1014018
    Нажмите на изображение для увеличения
Название: 916901_v02_b.jpg
Просмотров: 0
Размер:	62.4 Кб
ID:	1014020
    ...


  3. #3
    Не помню...Не знаю... Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 240997 Аватар для nomemory
    Регистрация
    04.07.2010
    Город/село
    MSK
    Сообщений
    2,800
    Спасибо (Раздал)
    854
    Спасибо (Получил)
    2547
    Автор

    Re: Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

    Да еще и фронтальный саб...
    А по теме- э, извините, зафигом они так сделали?
    Обычно вырезанные куски такой формы ставятся тут же где-нибудь- а тут вроде бы и ни к чему.
    Поневоле вспомнился старый евгейский анекдот.
    -приехал в местечко проверяющий из центра, ходит, ищет до чего бы докопаться
    - А вот вы мацу режете -крошки куда деваете?
    - Собираем. отправляем в центр, нам присылают новую мацу...
    -А обрезание делаете- обрезки куда деваете?
    - Собираем. отправляем в центр- и вот сегодня нам прислали Вас....


  4. #4
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 12229
    Регистрация
    22.08.2016
    Город/село
    Moscow
    Сообщений
    644
    Спасибо (Раздал)
    339
    Спасибо (Получил)
    163

    Re: Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

    Конечно простой вариант - проводами подпаять параллельно кнопки....но надо как-то согласовать уровни напряжения? отпаять резисторы с "аналоговой матрицы"?

    Может небольшую платку соорудить, на которой собрать матрицу и уже от этой платки подключить 2 линии к входу контроллера BU97520AKV клавиатуры KMM-102Y?

    ---------- Сообщение добавлено 27.08.2016 в 19:52 ----------

    Следующий вопрос: на штатной магнитоле есть линия по которой управляется яркость подсветки кнопок. Наверно это будет работать и с Кенвудом, но это значит, что подсветку кнопок от Beta 5 мне надо запитать в параллель подветки от Кенвуда. Вопрос: не будет ли перегрузки?

    ---------- Сообщение добавлено 27.08.2016 в 20:04 ----------

    Визуально все выглядит так:


    результаты буду отписывать в эту тему: Попытка имплантировать в магнитолу VW Beta 5 кишки Kenwood KMM-102Y (FLAC, WAV)


  5. #5
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 12229
    Регистрация
    22.08.2016
    Город/село
    Moscow
    Сообщений
    644
    Спасибо (Раздал)
    339
    Спасибо (Получил)
    163

    Re: Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

    Есть KMMM-102Y, хотелось бы прикрутить штатную переднюю панель от другой магнитолы....что-то типа такого http://monitor.espec.ws/section43/topic242989.html

    но более красивее....и без двух однокристальных контроллеров Речь ведь не идет о параллельном управлении или интеграцией с андроидом

    как уточнено в данной теме, Service Manual - ов в инете еще нет...

    просмотрел мануалы по магнитолам аналогам, которые есть в данной ветке (nomemory приводил список): ЦАП-АК4387, JVC KD-X40, Pioneer MVH-350), Kenwod KDC4651 ...но похоже применен новый контроллер дисплея и клавиатуры BU97520AKV...



    Вопросы:

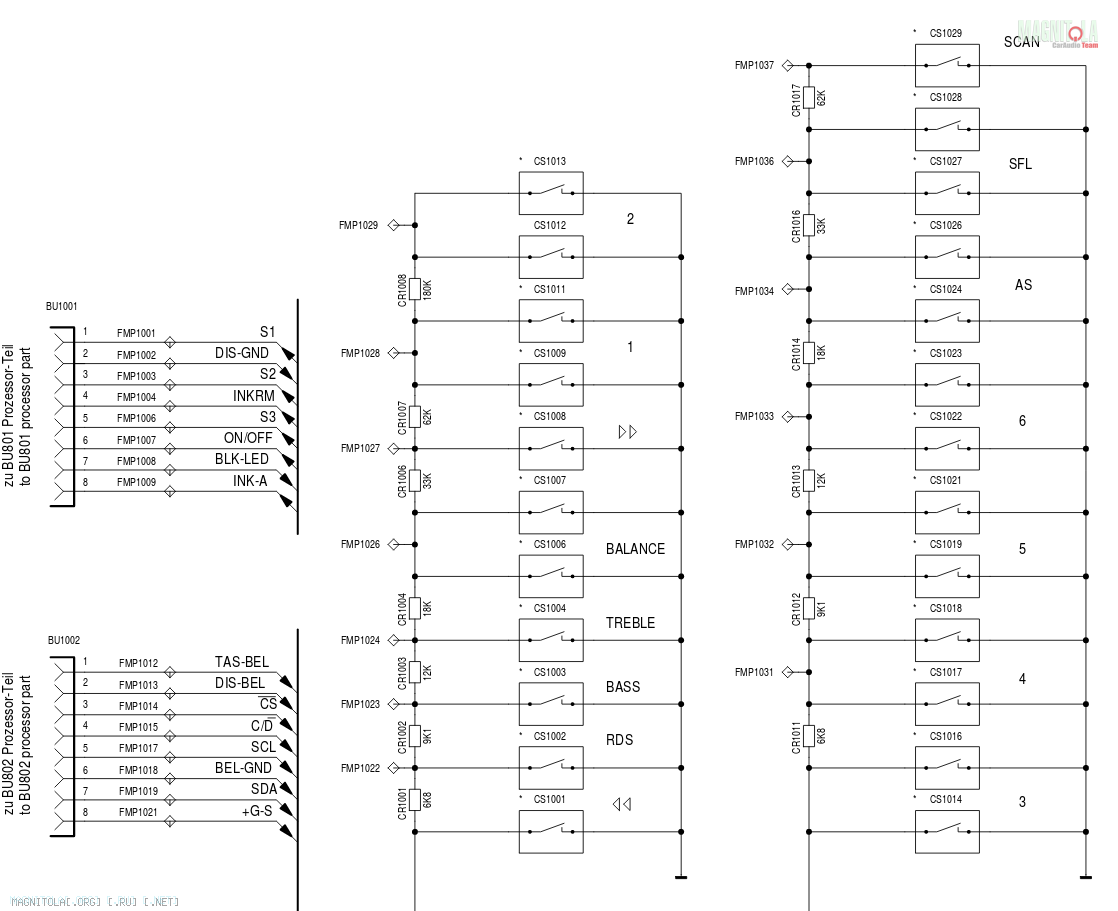

    1. В магнитоле с которой необходимо перенести панель с кнопками скорее всего матрица кнопок аналоговая. Речь идет о реализации VW Beta 5 в версии от Филипс. К сожалению схемы нет, но есть аналогичная магнитола от Грюндик:
    Нажмите на изображение для увеличения
Название: Beta 5 Grundic Матрица кнопок.png
Просмотров: 0
Размер:	125.6 Кб
ID:	1050584

    Т.е. кнопки коммутируют делитель напряжения на резисторах, результат в виде напряжения подается на вход процессора.


    2. А вот у KMM-102Y, на которую надо перенести панель, кнопки просто коммутирует "логическую единицу"?

    Или все сложнее?

    Нажмите на изображение для увеличения
Название: Пример клавиатуры.png
Просмотров: 0
Размер:	221.3 Кб
ID:	1050586


  6. #6
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 842 Аватар для Алано
    Регистрация
    15.01.2014
    Город/село
    Владикавказ
    Сообщений
    41
    Спасибо (Раздал)
    58
    Спасибо (Получил)
    13

    Re: Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

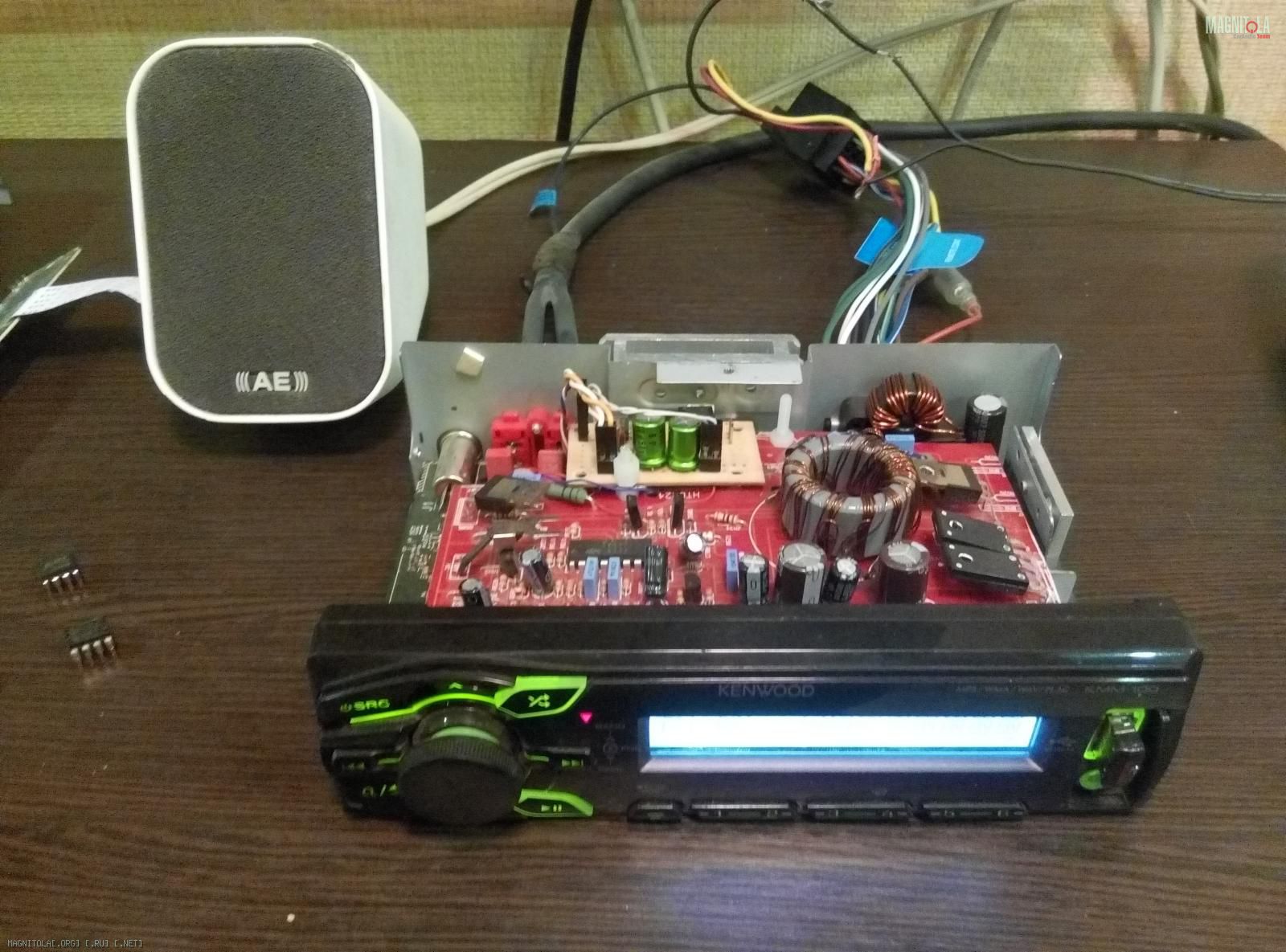

    Я тоже думал об этом, очень нравятся vw магнитолы у меня сейчас гамма 3 лежит . Буду думать как помочь тебе. А пока выкладываю фото доработанного аппарата на tda1543 с двуполярным питанием. Оу пока стоит ne5532 по датащитной схеме. Играет мне нравится но возможно буду менять оу. Нажмите на изображение для увеличения
Название: P60831-192146.jpg
Просмотров: 0
Размер:	243.3 Кб
ID:	1052310[ATTACH]


  7. #7
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 12229
    Регистрация
    22.08.2016
    Город/село
    Moscow
    Сообщений
    644
    Спасибо (Раздал)
    339
    Спасибо (Получил)
    163

    Re: Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

    Да собственно уже приступил:
    1. Нарисовал схему подключения кнопок у Кенвуда.
    2. Зарисую схему питания и управления светодиодами, чтобы отключить у Кенвуда и подключить красные на плате Beta 5.
    5. Буду резать дорожки на плате панели Beta 5 около кнопок (pad дорожек) и подпаивать проводами по схеме Кневуда..


    И Т.д.


  8. #8
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 34935 Аватар для maisteroleg
    Регистрация
    17.01.2016
    Город/село
    Львов
    Сообщений
    460
    Спасибо (Раздал)
    30
    Спасибо (Получил)
    385

    Re: Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

    Цитата Сообщение от Newelemt Посмотреть сообщение
    Буду резать дорожки на плате панели Beta 5 около кнопок (pad дорожек) и подпаивать проводами по схеме Кневуда..
    Стыкался с таким... Не работает. Сопротивление токопроводящей резины кнопок непредсказуемо и добавляется к сопротивлениям резистивной матрицы.


  9. #9
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 12229
    Регистрация
    22.08.2016
    Город/село
    Moscow
    Сообщений
    644
    Спасибо (Раздал)
    339
    Спасибо (Получил)
    163

    Re: Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

    Цитата Сообщение от maisteroleg Посмотреть сообщение
    Стыкался с таким... Не работает. Сопротивление токопроводящей резины кнопок непредсказуемо и добавляется к сопротивлениям резистивной матрицы.
    Но у Кенвуда кнопки устроены аналогично. Отличие в покрытии металлизации площадок: у Бета 5 позолоченное, у Кенвуда какое-то типа угольного.... Более того, сопротивление контактных площадок у Кенвуда, в отличии от Бета, не нулевое и в зависимости от прижима щупа колеблется от 8 Ом до 50 Ом.

    Резистивная матрица у Кенвуда как таковая отсутствует, если только вы так не называете токоограничивающие резисторы по 100 Ом на входах и выходах контроллера.

    Предполагаю, что причинами не удач является простое подпаивание проводов к площадкам кнопок Бета 5. В этом случае в цепь включаются резисторы делителей напряжения.


    Также контроллер Кенвуда в описании содержит упоминание о запуске режима генератора при обработке нажатий. Возможно собака?


  10. #10
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 34935 Аватар для maisteroleg
    Регистрация
    17.01.2016
    Город/село
    Львов
    Сообщений
    460
    Спасибо (Раздал)
    30
    Спасибо (Получил)
    385

    Re: Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

    Цитата Сообщение от Newelemt Посмотреть сообщение
    Но у Кенвуда кнопки устроены аналогично
    Проглядел и был уверен, что на Кенвуде обычные кнопки.
