Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

Это вышло достаточно просто и надёжно... По крайней мере-крепче консервной жести, мельче деталей от школьного конструктора и строительной перфорированной ленты...того, что обычно под рукой...
Ведроидный браузер глюкав, поэтому длинные посты стараюсь писать частями...

Выход на корпусе магнитолы... Долго думал, что сказать, но потом увидел красные конденсаторы и понял, что это фильтр под сабвуфер. Ну, разве что так...

Цитата:

---

Сообщение от nomemory

Не могу сказать, ни в восторге, ни в ##уе, так как чем долго не мог подобрать подходящего крепления, при , казалось бы, пустом корпусе. В итоге пришёл вот к чему, точнее-нашел в банке с винтиками.. По-моему- это деталь от какой-то розетки, к сожалению снять не догадался, но, думаю-смогу понятно объяснить... Ты обычную электротехническую клеммную колодку видел? Это гладкая трубочка, поперёк которой два резьбовых отверстия род винтики? А теперь представь детальку наоборот,сквозное резьбовое отверстие М2,5 вдоль , в центре поперечное гладкое отверстие...Все это длиной в сантиметр...
На твоём фото красная колодка RCA прикручена к мет.основанию саморезом, я его вывинтил, привернул насквозь длинным винтом М2,5 , она пластике держит не хуже самореза...а к другому концу получившейся резьбовой втулки коротким винтиком привернул кусок макетки размером марку, на котором разместил кондеры...

---

Представил все это но хотел бы все таки глянуть ) если будет возможность скиньте пожалуйста фото. По поводу твика моего; между цапом и tda7718 полностью убрал фильтр и сорудил следующий;схема выглядитВложение 654354[ATTACH=CONFIG]

10 нанофарад всего лишь )

Вложение 654372Повтор...

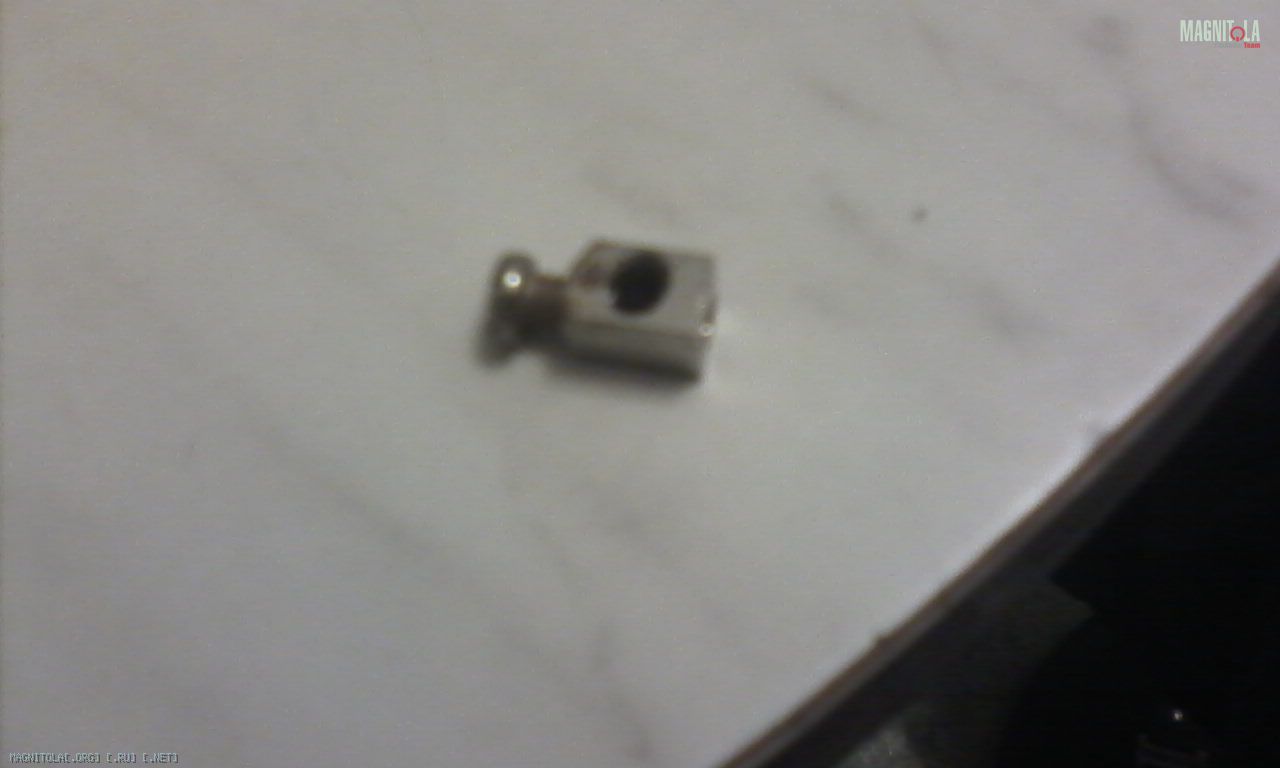

Вложение 654372Нашёл ещё одну такую, но, уж извините- камера в планшете слабенькая...
И ещё.... Если нет ключа-зачем там у тебя аж три резистора...хватило бы и одного, Ом на 100- чтобы при случайном замыкании выхода не оказался закорочен по переменке выход тда. Ну и звуковую землю с корпуса брать.. Не алё...
Надо было корпус разъема изолировать от земли, тем более прокладки были в комплекте, и проводком подсоединить к тому месту на плате, где масса второй пары где s-образный предохранитель.
А вот эту точку платы хорошо бы соединить с "-" выводом С901- главного конденсатора толстым проводом,но это уже из серии "бы"....

На счёт транзисторного ключа я не знал но догадывался) спасибо за пожсказку теперь я переделая все по вашим советам. Я пока новичок в этих делах)

---------- Сообщение добавлено 10.10.2014 в 00:23 ----------

А зачем нужен резистор шунтирующий на22к который подключен паралельно ключам ?

Цитата:

---

Сообщение от Алано

и все ?) жду ваших замечаний )

---

Я сильно не любитель подобного монтажа, так что, замечаний нет. :)

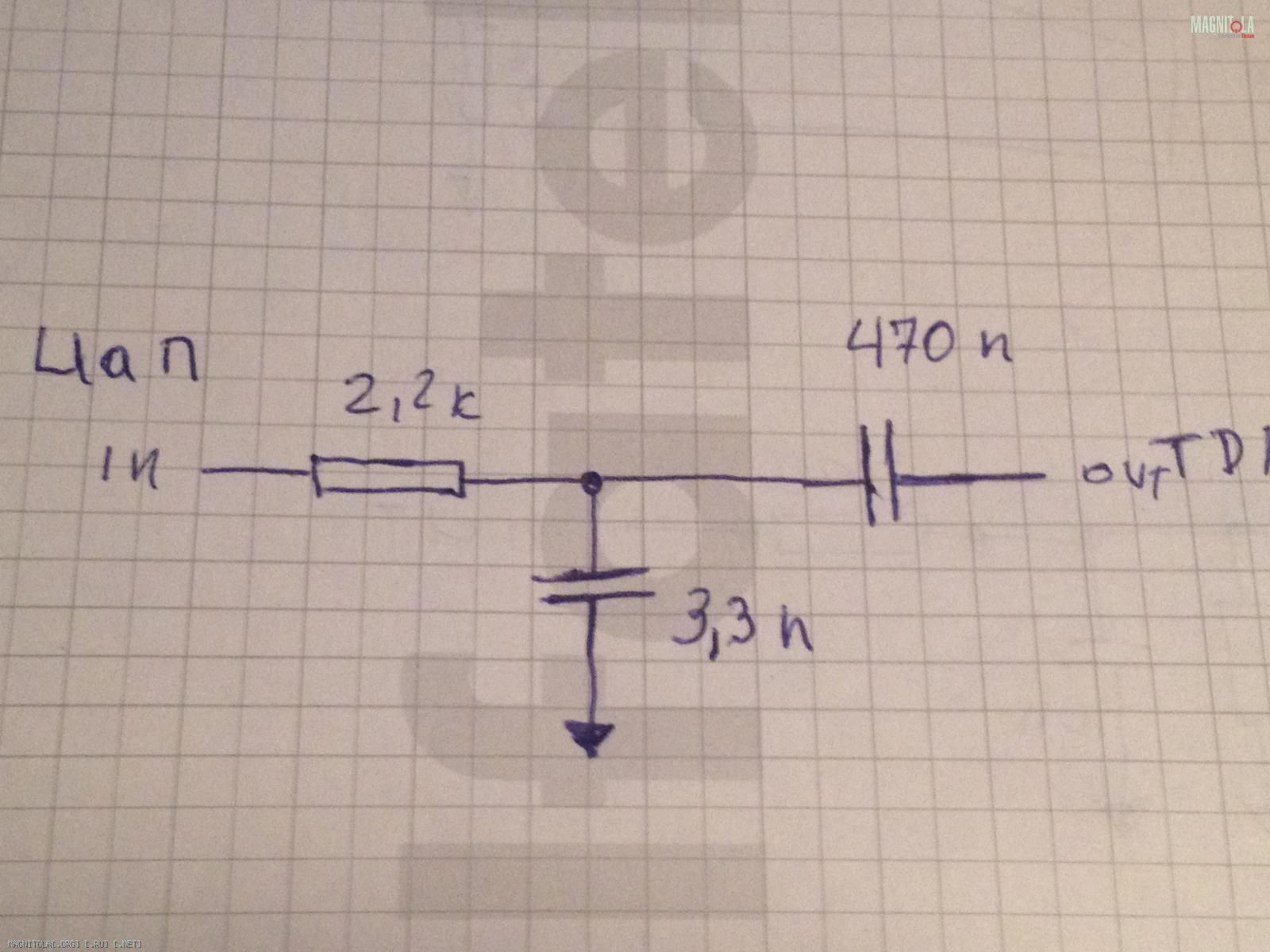

А что если сделать фильтр на оу между цапом и tda ?

С какой целью? Буферизировать выход на длинную линию-есть смысл- а тут зачем?

Ок Вложение 654614А Какой из этих вариантов буде лучше ? и есть ли смысл шунтирование пленкой ? или все таки smd керамику оставить ?

Цитата:

---

Сообщение от Алано

А что если сделать фильтр на оу между цапом и tda ?

---

А какой там ЦАП?

Цитата:

---

Сообщение от Aleksey

А какой там ЦАП?

---

Akm 4387

Вложение 655198 Доброй ночи всем. Никто не знает какой емкости эти конденсаторы ? К сожалению не могу их измерить так как выпаял и потерял.

так там рядом две такие же стоят в другом канале

Все 4 потерял )

Схема из №30 не помогает?

---------- Сообщение добавлено 13.10.2014 в 01:16 ----------

Миниатюра не хочет открываться...Если- это входы ТДА7718- но у него ног больше, скорее это АК4387- то на тюнер там что-то типа 0.22 , а на ЦАП- 4,7 электролиты, на линейники тоже 4,7. Мануал со схемой на другом компе...Завтра позырю- а сейчас спать.. Только приехал...

Вчера закончил тестирование полноценного оптического цифрового выхода для Kenwood KMM-120Y.
По цифре идёт сигнал со всех источников - USB, FM, AUX. Регулируется громкость и баланс.
При воспроизведении USB нет обработки звука, только громкость. Также нет преобразования цифра-аналог-цифра.
При воспроизведении FM И AUX регулировки все как обычно, так как оцифровывается сигнал с линейного выхода.
Фотки закину вечером.
Вот что получилось:
Вложение 686802
Вывел USB на заднюю панель. Сам кабель USB пришлось изготовить самостоятельно, все рыночные - полное алюминиевое УГ.
Оптический передатчик тоже на кабеле.
Изготовил отдельный выключаемый стабилизатор:
Вложение 686806
Пара фотографий в процессе подключения:
Вложение 686804
Вложение 686800
Подключение по цифре на вход I2S.
По аналогу на выход темброблока.
Перехват регулировки громкости и селектора входов на I2C.
При воспроизведении по цифре установки громкости берутся из сигналов управления регулятором громкости. Тембр не регулируется. При воспроизведении аналоговых источников цифровой регулятор громкости выключается, используются регулировки штатного регулятора громкости и тембра.

Подскажите какую магнитолу лучше взять KMM257 или KMM120 для последующей доработки?

Ну- тут все зависит от того- что хочется получить...В первом приближении они аналогичны.
257- снята с производства. Один лин. выход. Один (или два- не помню) цвет подсветки. Из особенностей- существенно бОльшее количество на плате блокирующих конденсаторов- это скорее плюс. Форма кнопок на панели не такая фривольная- более строгая.
120- производится и соответственно существенно более доступна. 2 пары линеек. Можно подобрать любой цвет подсветки- подогнать под дизайн любого салона- например у меня шкалы приборки подсвечены белыми диодами с легким зеленоватым оттенком- подогнал 1\1, но дисплей ЖК, а не люминисцентный, как у 257- угол обзора существенно хуже. У меня такой был у предыдущей соньки- есть что сравнить. По технике в целом аналогичны. Решай сам.

Цитата:

---

Сообщение от Garmin

Вчера закончил тестирование полноценного оптического цифрового выхода для Kenwood KMM-120Y.
По цифре идёт сигнал со всех источников - USB, FM, AUX. Регулируется громкость и баланс.
При воспроизведении USB нет обработки звука, только громкость. Также нет преобразования цифра-аналог-цифра.
При воспроизведении FM И AUX регулировки все как обычно, так как оцифровывается сигнал с линейного выхода.
Фотки закину вечером.
Вот что получилось:
Вложение 686802
Вывел USB на заднюю панель. Сам кабель USB пришлось изготовить самостоятельно, все рыночные - полное алюминиевое УГ.
Оптический передатчик тоже на кабеле.
Изготовил отдельный выключаемый стабилизатор:
Вложение 686806
Пара фотографий в процессе подключения:
Вложение 686804
Вложение 686800
Подключение по цифре на вход I2S.
По аналогу на выход темброблока.
Перехват регулировки громкости и селектора входов на I2C.
При воспроизведении по цифре установки громкости берутся из сигналов управления регулятором громкости. Тембр не регулируется. При воспроизведении аналоговых источников цифровой регулятор громкости выключается, используются регулировки штатного регулятора громкости и тембра.

---

Какова цена платы?

Ответил в личке

Понадобилось спрятать Kenwood KMM-120 в бардачок. Для индикации громкости и режимов работы вывел внешний индикатор. Теперь есть возможность скрытой установки. Управление через ремоут, индикация в удобном месте. Видео прилагается. http://youtu.be/isM2ZdiYnsQ

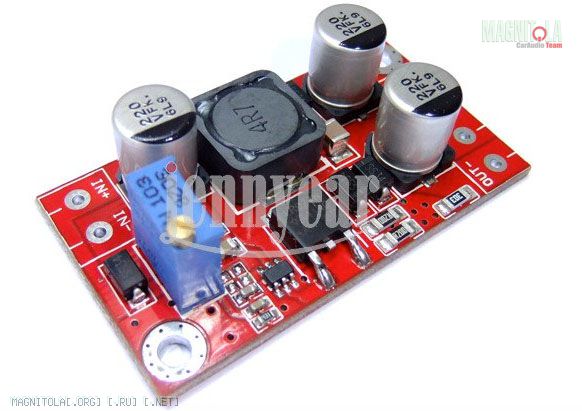

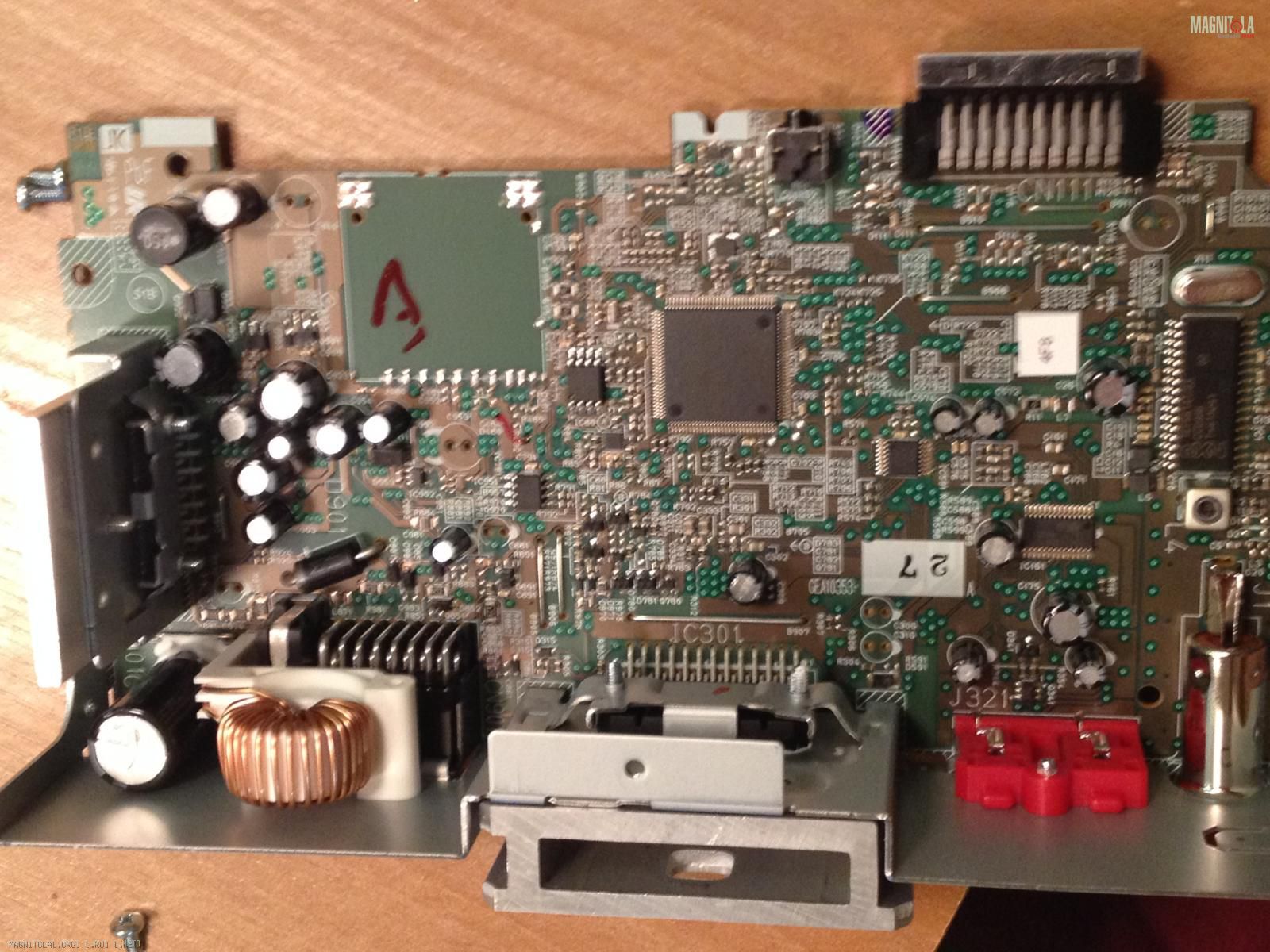

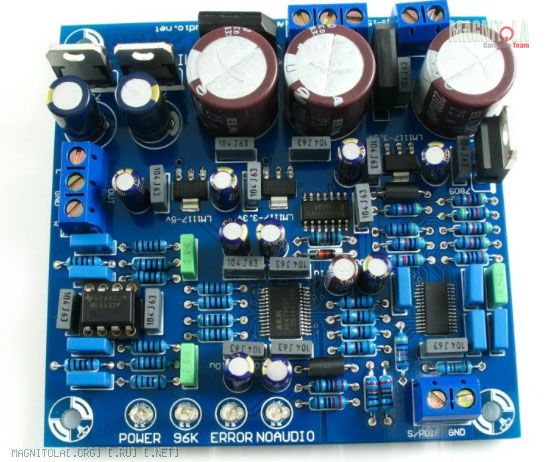

Здравствуйте Хочу сюда поставить ак 4396 в место 4387 возможно ли это без трансмиттера ? Вложение 693056 + Вложение 693058 + Вложение 693060

Поставить можно. Есть главный китайский вопрос - н**уа?

Ну как бы полностью 24 битный вроде ) ? Качество не изменится ? у меня этот кит цап есть и преобразователь dc dc, он будет питать лишь операцинник! и новую печатку сделать! Не стоит еб**ся?)

Присоединяюсь к ответу...Какие преимущества мы этим получим? Грабли с питанием и балансным выходом, а потом запихнуть полученное в е-вол, чтобы получить ровно то же самое, что мы и так имеем без особых проблем? А если не использовать е-вол, так сигнал и так можно снять прямо с цапа... Тогда можно взять и 4386- получим те же грабли, но с меньшими переделками-несколько дБ вытащим из балансного выхода, а чтоб получить больше там много всего надо перекопать, тогда уж сразу брать донора классом выше, например JVC AVX 33, там и двуполярка уже реализована 120 для своей цены и так очень неплохо сделан.
А это получается как взять кукурузник, за один вечер прикрутить к нему мотор от мессершмидта, и получить мессершмидт с маневренностью кукурузника. Так только в кино "Форсаж" бывает...

Спасибо за подробный ответ ) Е vol и правда гадит , меня и так устраивает все просто руки чешутся ) единственное что напрягает некая усталость от звука не могу долго слушать его пример nakamichi 45z играет живее но как то мутно а kmm 120 включаешь и играет намного чище но менее живо, и я сделал следующее пустил звук через nakamichi и получил то что хотел.)) но не могу я в авто поставить их оба (( что делать не знаю

Усталость от звука - звук с искажениями. Хороший звук не напрягает.

ачх никто не замерял случаем ? хотел бы узнать что от чего устают мои уши )

А работает он со встроенного усилителя , или от внешнего.? Может и правда дело в этом?
Если улучшайзер и все остальное отключить- в полную линейку-так лучше?

Все по нулям, sound rсnstr off(встроенный усилитель отключен) - усилитель fusion fp 804 твикнутый ток покоя 2мв, но в тестах работает только оконечник. и в наушниках тоже самое((( хочу замерить ачх но пока некогда . но одно ясно то что nakam красит звук. Думаю если 120 чуток выровнить ачх то ему цены не будет.

---------- Сообщение добавлено 06.01.2015 в 01:12 ----------

у меня kmm 257 и KMM-100GY прикупил не давно. Последний больше нравится так не люблю я эти флуоресцентные дисплеи )

Перед Новым годом взял домой себе насовсем Kenwood KMM-120. Поставить цифру не успел. Слушали от штатных линеек. Устал от такого напряжного звука. По цифре на внешний ЦАП можно слушать часами с удовольствием.

Везет же ) Где мне этот трансмиттер найти ? что бы цифру вывести ? У Halina уже закончились((

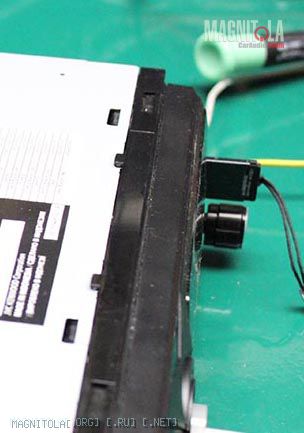

Друзья а что если сделать вот такой регулятор в место гребенного tda 7718 ? Вложение 693700 после чего уже встроить ak4396 или можно оставить родной ak4387?

Цитата:

---

Сообщение от Алано

Везет же ) Где мне этот трансмиттер найти ? что бы цифру вывести ? У Halina уже закончились((

---

Я в Польше заказываю. Успел перед Новым годом немного взять.

nomemory, Привет
Подскажите, какое по-вашему звучание у этой магнитолы?
Просто мною была приобретена и подарена близкому человеку.
После установки были очень разочарованы звучанием.
Ранее стоявший Pioneerr с этой же аккустикой звучал кардинально лучше!
Предполагаю что попался брак

Garmin Как по вашему стоит ли брать dac 41 ? луче чем ак4396 ? последний как я понял дельта сигма.

Я стараюсь не давать советов. Решать только вам. Могу отвечать на технические вопросы, что знаю - скажу.

За встроенный усилитель особо не скажу- в машине не использовал... Вряд ли аппарат в стоке при цене в 50$ порвет всех и вся- да еще и на встроенном усилителе. Такого просто не допустят производители ,в первую очередь бухгалтеры. Это и куда более дорогим не под силу.
Рioneer много лет уже, наверное 15 - использует микросхемы Mosfeet собственной разработки РАL, поножно совместимые со стандартными 25- многими.
Скажу честно- меня никогда особо не интересовал такой способ звукоизвлечения. У меня для этого используется внешний усилитель и, надо сказать- не самый плохой...
Я уже писал в самом начале темы- в свое время меня здорово уязвило превосходство тюнерной части аппаратов марки Kenwood над конкурентами- не зря же это один из столпов техники для радиосвязи, наряду с Yaesu.
Насколько мне известно - таких же успехов добилась лишь одна Blaupunkt со своими Digiseiver.
Здесь вполне по- взрослому выполнена цифроаналоговая часть с отдельным ЦАПом.
Я давно интересуюсь начинкой техники- такое решение живо напомнило мне конструкцию небезызвестного Мarantz CD63 , а также его более дешёвых односерийников- не знаю какое слово тут более уместно...
Например - более простой СD53 главным отличием имел отсутствие на выходе фирменного
модуля HDAM- по сути это операционник, точнее повторитель, но сделанный, как гибридная микросборка на миниатюрных дискретных элементах... Это вещь...
В 53 он заменен на резистор 100 Ом..
В еще более дешевом CD43 в комплекте отсутствовал пульт...
Вам это ничего не напоминает?
Большинство СD- ресиверов построены точно так же, как массовые Сидюки, типа Sony или Yamaha - oдна большая микросхема, с одной стороны лазерный диод, с другой- выходы L/R, oт силы какой нибудь буферочек на операционнике- все в одном чипе и в каталоге десяток моделей, по цене различаются весомо- а начинка одна, разница-
Есть/нет выход для наушников,
пульт есть/нет/попроще/посложнее,
Линейный выход один/ два-регулируемый/нерегулируемый/этектронно с пульта/высоко?качественным моторизированным потенциометром.
Цифровой выход нет/оптический/ оптический и коаксиальный,
Ну и прочие, несомненно важнейшие и ключевые моменты...
Как меняется звук при замене конденсаторов и прочей рассыпухи -наглядно показал уважаемый Каток на примере аппаратов JVC, а также, товарищи Sova(Garmin) и Halin...
Что все трое с Украины, ну я не знаю как связано- но это факт... Этой печальной темы не хочу
касаться...
В аппарате уже выведены две пары линеек, вполне достаточно настроек звука , при этом аппарат прекрасно справляется с актуальными форматами-сжатыми и нет, работает очень быстро флешка в 16 ГБ , полная МР3- это много файлов- начинает петь секунд через10 против 1,5 минут Соньки, которую Кенвуд отправил на полку.
При этом несложное и вполне вменяемое управление-я это ценю, в своё время владел JVC G807+ CD-X1500, которая устраивала,
вышла модель с USB, JVC KD-G827, покрутил ее- нет, такой футбол мне не нужен...
По настройкам подопытный как минимум не уступает...При этом, естественно- по качеству тракта уступает моделям в 10-20 раз дороже- но явно не в 10-20 раз... К тому же- после замены проходных и- особенно- буферного по питанию- конденсаторов, а также радиаторов охлаждения аппарату явно полегчало...
кенвуд на них традиционно забивал и мне- долгое время работавшему в рознице- об этом известно не понаслышке, именно по этому никогда всерьёз и не воспринимал.
Вот не умею красиво сказать- чтоб три слова, из них два матом- а это было полно, информативно и всем все донести....
