Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

Китайцы к этому уже близко))) -
Вложение 1014018
Вложение 1014020
...

Да еще и фронтальный саб...:laugh1:
А по теме- э, извините, зафигом они так сделали?
Обычно вырезанные куски такой формы ставятся тут же где-нибудь- а тут вроде бы и ни к чему.
Поневоле вспомнился старый евгейский анекдот.
-приехал в местечко проверяющий из центра, ходит, ищет до чего бы докопаться
- А вот вы мацу режете -крошки куда деваете?
- Собираем. отправляем в центр, нам присылают новую мацу...
-А обрезание делаете- обрезки куда деваете?
- Собираем. отправляем в центр- и вот сегодня нам прислали Вас....

Есть KMMM-102Y, хотелось бы прикрутить штатную переднюю панель от другой магнитолы....что-то типа такого http://monitor.espec.ws/section43/topic242989.html http://i61.tinypic.com/x2kie8.jpg

но более красивее....и без двух однокристальных контроллеров :) Речь ведь не идет о параллельном управлении или интеграцией с андроидом :)

как уточнено в данной теме, Service Manual - ов в инете еще нет...

просмотрел мануалы по магнитолам аналогам, которые есть в данной ветке (nomemory приводил список): ЦАП-АК4387, JVC KD-X40, Pioneer MVH-350), Kenwod KDC4651 ...но похоже применен новый контроллер дисплея и клавиатуры BU97520AKV...



Вопросы:
1. В магнитоле с которой необходимо перенести панель с кнопками скорее всего матрица кнопок аналоговая. Речь идет о реализации VW Beta 5 в версии от Филипс. К сожалению схемы нет, но есть аналогичная магнитола от Грюндик:
Вложение 1050584

Т.е. кнопки коммутируют делитель напряжения на резисторах, результат в виде напряжения подается на вход процессора.


2. А вот у KMM-102Y, на которую надо перенести панель, кнопки просто коммутирует "логическую единицу"?

Или все сложнее?

Вложение 1050586

Конечно простой вариант - проводами подпаять параллельно кнопки....но надо как-то согласовать уровни напряжения? отпаять резисторы с "аналоговой матрицы"?

Может небольшую платку соорудить, на которой собрать матрицу и уже от этой платки подключить 2 линии к входу контроллера BU97520AKV клавиатуры KMM-102Y?

---------- Сообщение добавлено 27.08.2016 в 19:52 ----------

Следующий вопрос: на штатной магнитоле есть линия по которой управляется яркость подсветки кнопок. Наверно это будет работать и с Кенвудом, но это значит, что подсветку кнопок от Beta 5 мне надо запитать в параллель подветки от Кенвуда. Вопрос: не будет ли перегрузки?

---------- Сообщение добавлено 27.08.2016 в 20:04 ----------

Визуально все выглядит так:
http://magnitola.org/attachment/1/1/...8/910130.thumb

результаты буду отписывать в эту тему: http://magnitola.org/kruzhok-ochumel...-flac-wav.html

Я тоже думал об этом, очень нравятся vw магнитолы у меня сейчас гамма 3 лежит . Буду думать как помочь тебе. А пока выкладываю фото доработанного аппарата на tda1543 с двуполярным питанием. Оу пока стоит ne5532 по датащитной схеме. Играет мне нравится но возможно буду менять оу. Вложение 1052310[ATTACH]

Да собственно уже приступил:
1. Нарисовал схему подключения кнопок у Кенвуда.
2. Зарисую схему питания и управления светодиодами, чтобы отключить у Кенвуда и подключить красные на плате Beta 5.
5. Буду резать дорожки на плате панели Beta 5 около кнопок (pad дорожек) и подпаивать проводами по схеме Кневуда..


И Т.д.

Цитата:

---

Сообщение от Newelemt

Буду резать дорожки на плате панели Beta 5 около кнопок (pad дорожек) и подпаивать проводами по схеме Кневуда..

---

Стыкался с таким... Не работает. Сопротивление токопроводящей резины кнопок непредсказуемо и добавляется к сопротивлениям резистивной матрицы.

Цитата:

---

Сообщение от maisteroleg

Стыкался с таким... Не работает. Сопротивление токопроводящей резины кнопок непредсказуемо и добавляется к сопротивлениям резистивной матрицы.

---

Но у Кенвуда кнопки устроены аналогично. Отличие в покрытии металлизации площадок: у Бета 5 позолоченное, у Кенвуда какое-то типа угольного.... Более того, сопротивление контактных площадок у Кенвуда, в отличии от Бета, не нулевое и в зависимости от прижима щупа колеблется от 8 Ом до 50 Ом.

Резистивная матрица у Кенвуда как таковая отсутствует, если только вы так не называете токоограничивающие резисторы по 100 Ом на входах и выходах контроллера.

Предполагаю, что причинами не удач является простое подпаивание проводов к площадкам кнопок Бета 5. В этом случае в цепь включаются резисторы делителей напряжения.


Также контроллер Кенвуда в описании содержит упоминание о запуске режима генератора при обработке нажатий. Возможно собака?

Цитата:

---

Сообщение от Newelemt

Но у Кенвуда кнопки устроены аналогично

---

:blush2: Проглядел и был уверен, что на Кенвуде обычные кнопки.

В вашем случае выходом может быть пропаивание (наклеивание) микрокнопок поверх площадок. Форм, размеров полно у таких кнопок, цена копейки.

Это давно уже сделано и благополучно ездит...

Ну, по моему скромному мнению, имплантировать внутрь Кенвуд, конечно, можно, но. во- первых - там матричная клавиатура,102 вряд ли значимо отличается от 120...
То есть надо тупо, оставивна месте плату- донор отрезать дорожки от каждой кнопки и тянуть к кнопке-аналогу, но во-вторых кнопки не особо перекликаются по функциям...
Должен получиться аццкий колхоз, но таран- оружие героев... не проще сделать более просто, косметически подогнать Кенвуда под дизайн Филипс, красные кнопки, позитивный дисплей с синей подсветкой? Перевернуть фильтр- поляроид на экране, запескотруить и задуть матовой краской панель?

Ну во первых можно и не тупо, тогда:
1. Провода не от каждой кнопки, а всего 7, если собрать такую же матрицу.
2. Кнопки совпадают на 99%. Отличие во включении питания и AUD. У Бетта 5 кнопок больше, а Кенвуда двойные функции кнопках. Тут га выбор: повторить функции отдельными кнопками или оставить дублирование.

Понятие о колхозе получается разным: лучше когда колхоз внутри или снаружи?

Тогда вопрос снимается, фото показало большие различия, может т другой головы фото.

Цитата:

---

Сообщение от Алано

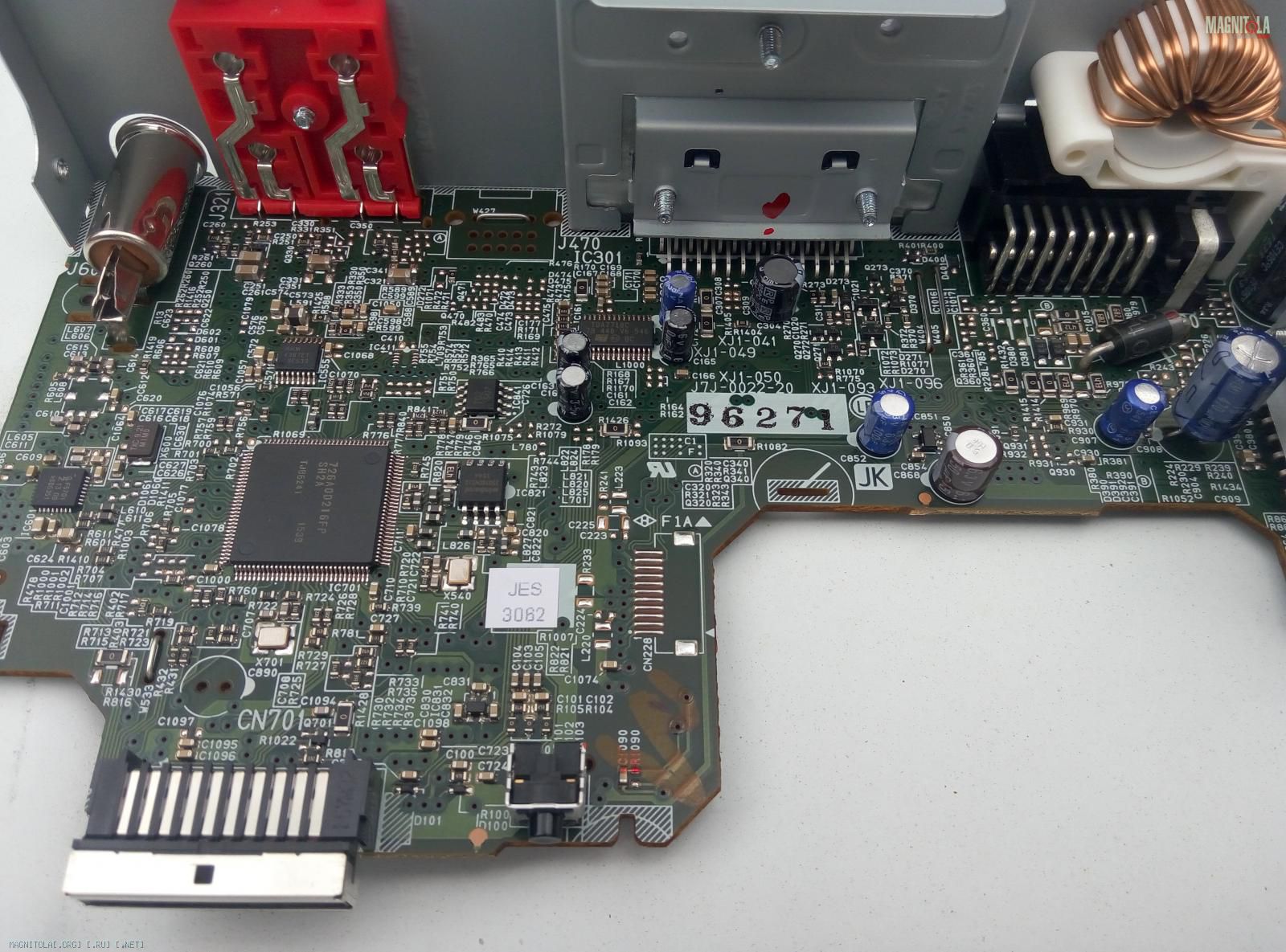

Вложение 1013986 приобрел сегодня kmm 122 вот кишки

---

Панель переднюю не смотрели, пульт ИК понимает?
ЗЫ Задолбался уже искать Кенвуд/Живис с синей подсветкой, отдельной микросхемой ЦАП, пультом ИК и понимающим FLAC... Проще найти с любой подсветкой и заменить светодиоды...

Всем привет! Давно тут не был... Честно говоря- не ожидал, что идея о доработке бюджетной балалайки вызовет столь широкий отклик.
Недавно таки поменял авто на такое же, но поновее. Магнитола вполне бодра и весела, появился повод написать таки о сравнении с недоработанным вариантом- в машине стоял практически аналог- JVC KD-X150. Акустика штатка .Разница более чем очевидна.
Сильно сомневаюсь, что буду в тянуть силу и ставить усилитель- ни сил, ни времени сейчас нет, да и кредиты ....
Акустика это святое, тем более в закромах лежат Helix DB 4.1 ,6.1 доусилительной эпохи. Радио сносно поет и на штатке, она достаточно лёгкая , бумажная. Стоило воткнуть флешку-:facepalm:
Попробовал включитьштатную предустановку по размеру акустики- нафига ее делают аж с 2000 года где-то??? Полная шляпа .
Кстати, по эргономике Кенвуд мне больш понравился. И это не всяк кулик...
Маленькая качелька треков /волн у JVС на ощупь находится куда хуже, да и панельку показалась более хлипкой и скрипучей ...

Цитата:

---

Сообщение от Newelemt

Ну во первых можно и не тупо, тогда:
1. Провода не от каждой кнопки, а всего 7, если собрать такую же матрицу.
2. Кнопки совпадают на 99%. Отличие во включении питания и AUD. У Бетта 5 кнопок больше, а Кенвуда двойные функции кнопках. Тут га выбор: повторить функции отдельными кнопками или оставить дублирование.

Понятие о колхозе получается разным: лучше когда колхоз внутри или снаружи?

---

И что вышло , в итоге ???
