Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

Честно говоря- особой необходимости в приобретении новой "головы" у меня не было...
Но, во-первых-
USB-ресивер Kenwood KMM-361SDED. Одноклассники здесь о родном брате сказано весьма благосклонно,
а родня подарила на недавно случившийся день рождения две тысячи, чтобы я себя чем- нибудь порадовал... Ну куда их? Пропить? На утро головушка бобо, во рту бэбэ ,а денежки тютю...
Сейчас у меня в машине играет простенькая голова... Я не знаю ей названия, она стояла в купленной машине и называлась Sony CDX GT414... в звуковую часть ее я тогда не лазил, допилил в основном удобства.. в ней появились кириллица, три линейных выхода вместо одного, гнездо под проводной джойстик и подсветка из красно\зеленой стала зелено\оранжевой. Так что она больше похожа на GT-617EE из того модельного года...
К тому же меня весьма заинтересовала доработка, описанная в паре тем, одна- "наша"-
http://magnitola.org/vysshii-pilotaz...kmm-257-a.html
Вторая- "не наша"-
http://halin-kvd.blogspot.ru/2014/03...7-kmm-357.html
Оба автора, к сожалению, проживают на Украине и я искренне сочувствую происходящим там событиям...
Упомянутая там модель KMM-257 является прошлогодней и в ближайшее время скорее всего пропадет из продажи. Есть все основания считать ныне поставляемые KMM - 100\120\261\361SD родными братьями и преемниками 157 и 257, но вскрытие покажет... Этой фразой хочу поддержать тех. кто решится повторить подвиг энтузиастов...
Изучая модельный ряд- заметил- модель 120 обладает всеми преимуществами старшей 361, за исключением гнезда под SD карту, то , что у них одна инструкция -недвусмысленно говорит- перед нами варианты одного и того же аппарата, но стоит она не 2990, а 1600, всего на сотню дороже самой простой "сотки". При этом там USB, МРЗ,WAV, FLAC, вариоколор, возможность прицепиться у рулевым кнопкам , две линейки, сильно подозреваю-хороший тюнер ( Помню- лет десять назад поехали с друзьями на рыбалку в Рязанскую губернию, на одинаковых машинах- и меня тогда сильно задело- кенвуд у них играет, а дживис у меня только шипит...), куча настроек и вроде бы- человеческое управление...Так почему же я еще не стою в кассу?!
И вот коробка дома... Выглядит она так- Вложение 612148 открывать ее сегодня я особо не планирую, сегодня скорее вводно- теоретическая часть, да и ссылка на подробный тест в журнале имеется...
Завтра, на даче, подключим, проверим... и раскурочим. Сам работал в торговле и знаю- обмен аппарата с заводским браком м следами вскрытия сильно осложнен...
Что я планирую сделать с аппаратом? Ну, то , что он будет греться, как утюг сомнений не вызывает, фирменная кенвудовская черта экономить на теплоотводе известна еще со времен первых MP3 моделей этой марки. То , что он вполовину короче обычных- думаю, позволит разместить сзади нормальный теплоотвод.
Пока не уверен, но возможно выведу три линейки вместо двух.
Возможно, и насчет тослинка подумаю... Но не уверен- и точно не сейчас. Сейчас я скорее сделаю из него музцентр домой- не на чем музыку слушать. Тем более машинка моя как- то обветшала и возможно потребуется замена...
Есть у меня надежда найти в панели место для инфракрасного глаза- у модели есть американский братец KMM-308BT, и он с пультом... Зачем? А вот зачем... http://www.wheelremote.ru/ адаптер рулевых кнопок штука хорошая, но стоит дороже сабжа. А эти работают через ИК. Хочется привязать Sony RM-X4S- уж больно он мне нравится...
Ну и просто причесать схему, побороться с наводками , с завалом по низам итд. Лет ...надцать назад работал я с одним хорошем парнем, и были у него сидюк- Вега ПКД-122С и хобби- твикать его...:good2: Результат впечатлил...

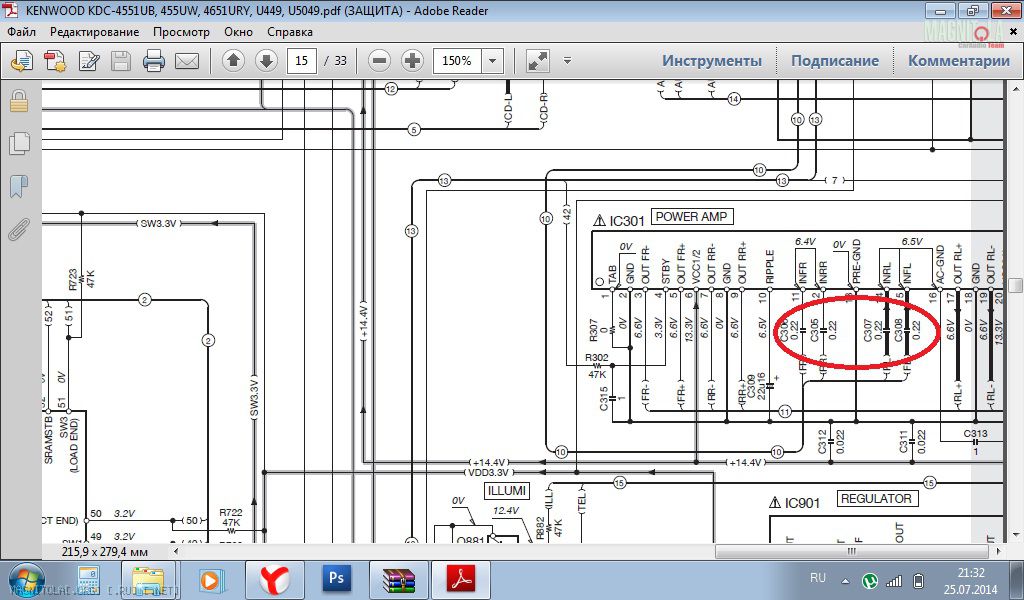

Схемы на новый аппарат, естественно, не нашлось, но на просторах ремонт-ауд нашелся сервис- мануал на достаточно родственную и свежую модель KDC-4651U, большинство решений являются типовыми для изготовителя и кочуют из года в год. Например- я не я, если это не причина завала по басу-Вложение 612172, а так организованы линейные выходы...Вложение 612174 Почему один и тот же провод идет на встроенный УМ через 0,22 мкФ, а на линейный выход через 10,0 ???
Миша Халин в своем блоге дает рекомендации, что туда впаивать,а я просто прокомментировал схемами...
На этом, наверное, на первый раз достаточно. Продолжение следует...

Если понадобится разобрать и посмотреть переднюю панель KMM-BT308U на предмет, что там напаяно по инфакрасному - маякни.
Владелец KMM-BT308U вроде как хотел её доработать, но потом стал думать.. так вот она пока и лежит у меня без дела.

Я не зря упоминал дисковую- она реально очень похожа,так в ней сенсор имеется... Я не удивлюсь, если там и плата точно такая же... Унификация... Мануал остался дома, в ноуте, с собой планшет. До дачи добрался, пью чай- и спать... Всё завтра...

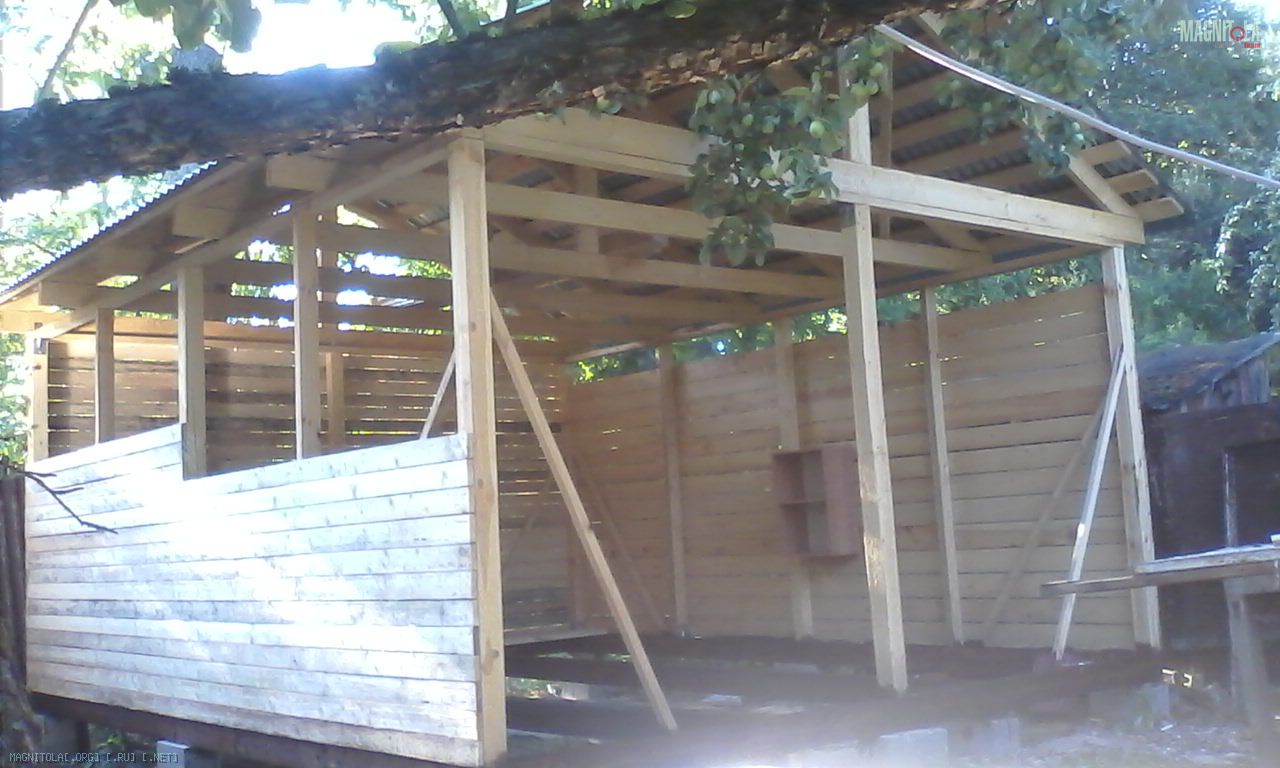

Вчера весь день строил беседку- и аппаратик весьма -весьма радовал песнями весь день. Для малыша своих размера и цены играет вполне себе хорошо. Греется вулканически-а чего вы хотели от радиатора из обрезка профиля размером со спичечный коробок?Вложение 612674 Беседка лично мне напоминает тортик для Коли из "Тайны третьей планеты"
:-) По выходным интернет на даче сносно работает ночью и утром...
Ради интереса- приложил к радиатору вентилятор от видеокарты- и ему здорово полегчало...
Самый простой способ решения -к уже имеющимся отверстиям на радиаторе добавить еще хотя бы три Ф8 и привинтить вентилятор типоразмера 40 мм- 50 Скорее всего самую малость не пройдет в шахту, снять пару мм с пластикового корпуса-я не уверен... Вентилятор,даром что бесщеточный- создает помехи радиоприему-надо поставить блокировочный конденсатор и дроссель, любой ДПР подойдет.

Чтобы Карлсон не шумел-питание ему понизить вольт до пяти... Подойдёт старая автозарядка для мобил- они типовые на мс34063 и на 5 в,350mA. Если и покупать-
обойдётся в 100 р. Берет такой вентилятор где-то 100_120mA, ремоут ещё терпит но об умощняющем реле можно начать думать, благо спрятать внутри магогабаритное реле из сигналки- не проблема.
Вот еще хорошая новость-все говорит о том,что внутри та же плата, что и в КММ-257, рекомендации ребят применимы без плясок с бубном... Без лупы смог разглядеть маркировку только на ЦП-она та же, да и остальные чипы на тех же местах...

Ещё одно скромное предположение-
Если у Вас нет ай(-фона,-пода, -пада :yes3:)- а подозреваю, что владелец телефона за 20+ тр вряд ли будет всерьез присматривать магнитолу за 1600 р, чтобы играть с него музяо- а будет гонять с флешки-есть смысл выбрать модель без его поддержки-как эта, два соображения-
1 Две крупные подсвеченные кнонки на панели отвечают за востребованные Рандом и Плей/пауза. На совместимых моделях на этих кнопках выбор айпода и SD, а этифункции переезжают на цифровые кнопки, где подписаны крохотными неподсвеченными символами. На аппарате без ду на руле неудобно и весьма опасно.
2 Видимо-из-за роялти- цена на такие аппараты практически удваивается- я считаю это неприемлемым. Вот если бы за эти деньги давали хотя бы возможность докупить пульт...еще имело бы смысл...
Ну вот, мои встали, уже можно идти стучать молотком...

А в Kenwood KMM-361SD какая плата? Я выбрал эту тушку из-за sd карты и удобства управления(кнопки переключения треков и папок рядом).
если Михаил не против, могу сюда выложить фото работы Антона, ГУ сейчас у него тэстируется, на следующей неделе поедет ко мне.

---------- Сообщение добавлено 27.07.2014 в 13:23 ----------

Журнал АЗ о пионере 80-м столько не писал)))
USB-ресивер Kenwood KMM-361SDED. Одноклассники

Цитата:

---

Сообщение от mohov_a

А в Kenwood KMM-361SD какая плата? Я выбрал эту тушку из-за sd карты и удобства управления(кнопки переключения треков и папок рядом).
если Михаил не против, могу сюда выложить фото работы Антона, ГУ сейчас у него тэстируется, на следующей неделе поедет ко мне.

---

С чего я буду против.... но, думаю, что в начале nomemory закончит свою мысль по KMM-120 - он-же ТС.....выложит фотки платы..., а там можно и сравнить с 361 и разобраться с отличиями.
Мне тоже интересно, какой резонатор стоит в 120 на 16.934..

Если честно-мартышка к старости слаба глазами стала, искал вчера невооруженным взглядом- не нашёл, только на 9 мГц,но он вроде к тюнеру относится... В моей голове застрял вопрос к разбирающимся в 'конденсаторной' теме

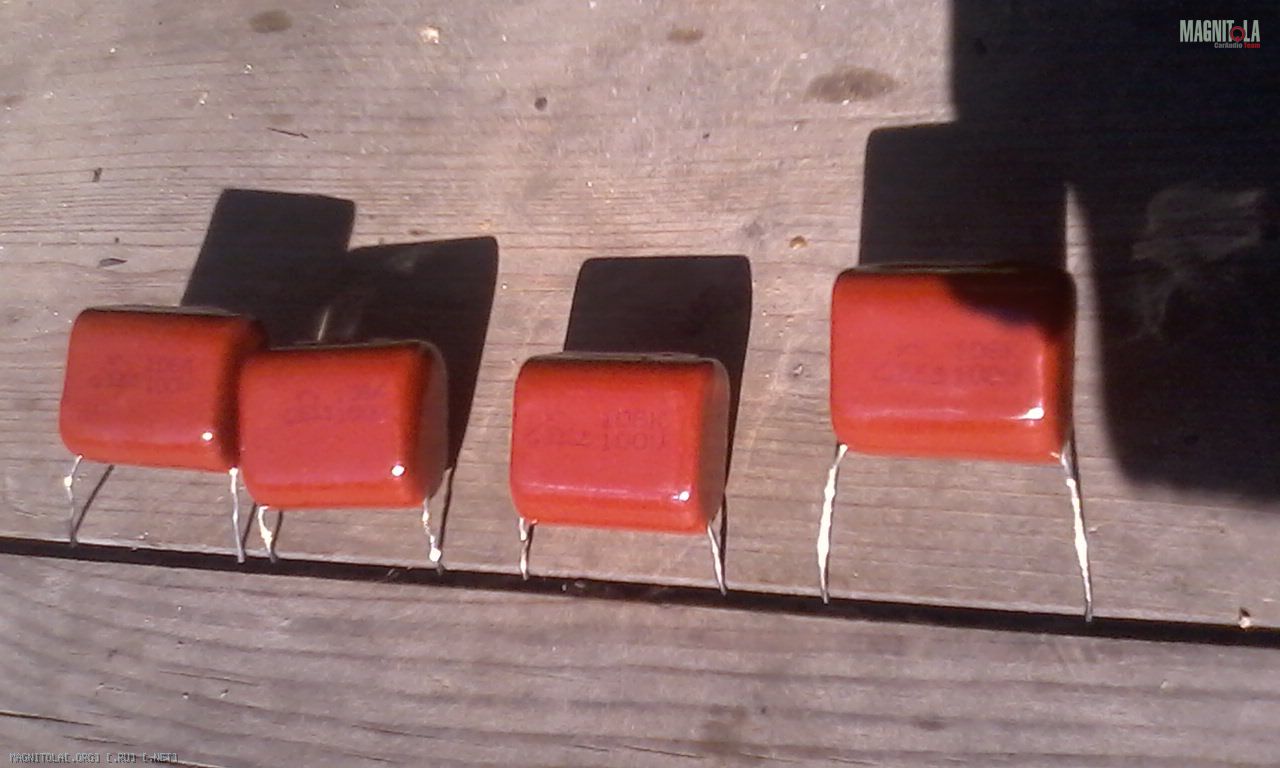

Вложение 613016 нашел такие, из моих кроссоверных экспериментов,10,0 х100в. Как раз четыре штуки.. С тремя парами линеек аогорячился-ни к чему...

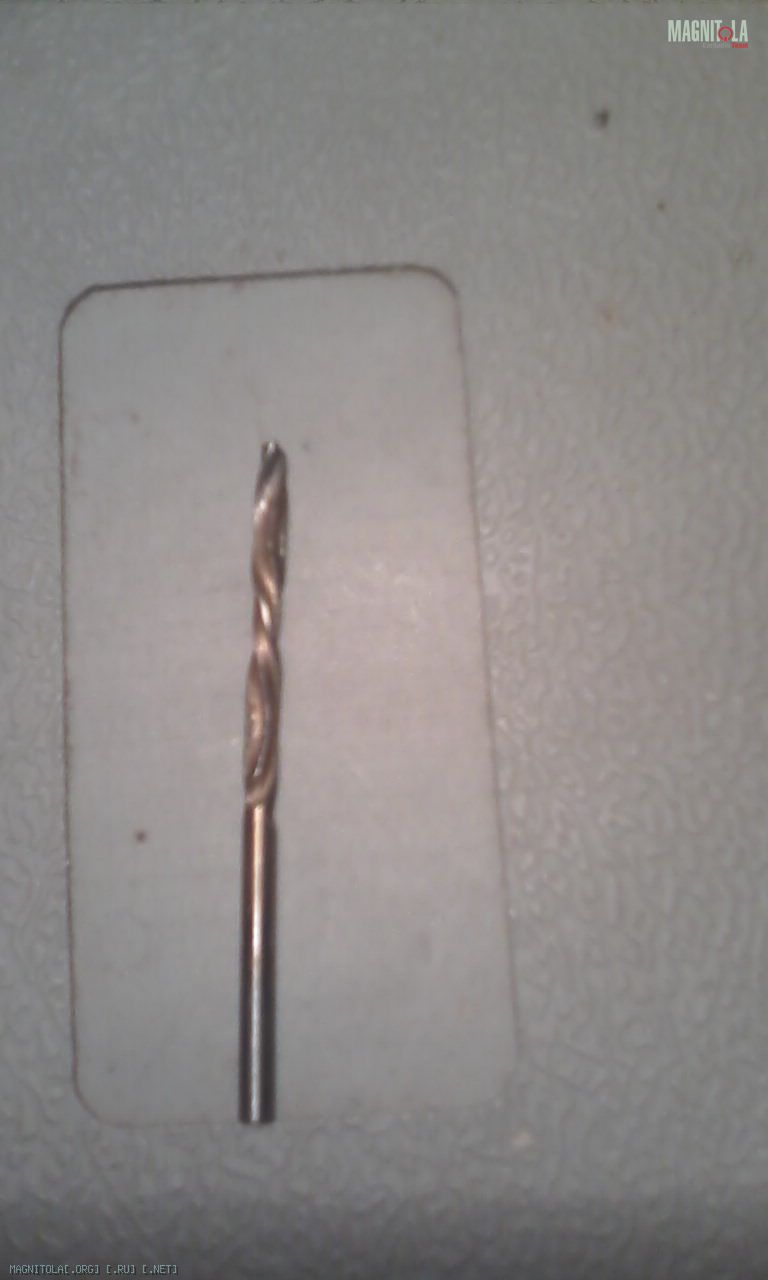

Не самая лучшая пленка- но ведь всяко лучше электролитов? И еще:):):) это не мужики здоровые- это китайские сверла .еровые...Вложение 613020 Вечером попробовал попилить радуаторы- оказалось- растерял слесарные навыки + отсутствие нужных инструментов сказалось- большой радиатор надо переделывать- стыдоба.... Кстати- в любом случае, ибо обнаружено полное отсутствие термоинтерфейса-КТП8 надо класть...

Кому интересно посмотреть http://magnitola.org/members/73269-albums5984.html
внешне мне понравилось, все красиво и аккуратно, глаза порадовались, надеюсь ухи не огорчатся)))

Цитата:

---

Сообщение от nomemory

Греется вулканически-а чего вы хотели от радиатора из обрезка профиля размером со спичечный коробок?

---

+1, к сожалению производители ВСЕ просто уже стыд потеряли :(, творят косячное изначально.......
Любой аналоговый ИУМ, т.е. АВ класса это ну скажем 4х20 ватт, итого 80 ватт, половину, т.е. ватт 40 нужно на радиатор отвести если синус слушать ))), если музыку, то конечно же поменьше, ну скажем ватт 15-20, а радиаторы прикручивают, которые способны отводить ну 1 ватт ну 2 ватта...... просто уроды :(.
