Kenwood KMM-120 идеальная голова для малобюджетной установки? Надо попробовать...

Цитата:

---

Сообщение от nomemory

Тут у меня в процессе замены электролитов возник вопрос- мощник 8031- это аналог TDA 7851A , в корпусе Flexiwatt27 имеет емкость по даташиту 47,0 к 11ноге. Это вроде обратная связь по переменке. Туда можно поставить 100,0? http://static.advonics.com/content/pdfs/104/3329975.pdf Или лучше не менять и оставить как есть? А то я купил только 22 и 100...:rofl:
Честно говоря- то, что каждму электорлиту запараллелен СМД керамик- внушает уважение...

---

11 нога - это внутренний стабилизатор, там можно поставить 100 мкФ.
А вот аналоговая земля по переменке - это 17 нога. Там нужно ставить конденсатор в четыре раза больше, чем стоят входные разделительные..., или наоборот:
If the standard value for the input capacitors (0.1μF) is adopted, the low frequency cut-off

amounts to 16 Hz.

The input capacitors should be 1/4 of the capacitor connected to AC-GND pin for optimum
pop performance.
То есть, если поставить на входах 0,47 мкФ (частота среза будет 3,3 Гц), то на 17 ногу - 2,2 мкФ.
Лучше ставить пленку.

Спасибо! А то я засомневался. И не зря...

---------- Сообщение добавлено 01.08.2014 в 13:02 ----------

Ещё один вопрос-возле tda 7718 стоят 3 злектролита- с двумя понятно-проходные с цапа на вход коммутатора-10.0 нонейм заменил на 22.0 Раn FM-пока, с третим непонятка-стоит не по питалову, 4,7х16, на ноги 7718 вроде не звонится , что он там может делать и можно ли ему изменять номинал-пока не понял...
По питанию лезет 6800,0х16- сегодня докуплю, рядом с мультистабом 470,0 заменю на 2200.0 FМ. На этом вопрос с емкостями пока будет закрыт, пока не добуду Музе, Силмик или Серафайн- на выход линеек и от цапа к 7718.

Цитата:

---

Сообщение от nomemory

Честно говоря- то, что каждму электорлиту запараллелен СМД керамик- внушает уважение...

---

Это не есть хорошо. В звуке нечего делать керамике.

---------- Сообщение добавлено 01.08.2014 в 13:15 ----------

Цитата:

---

Сообщение от nomemory

возле tda 7718 стоят 3 злектролита- с двумя понятно-проходные с цапа на вход коммутатора-10.0 нонейм заменил на 22.0 Раn FM-пока

---

FM - хороши в цифровом питании, но не в "проходе".

Цитата:

---

Сообщение от nomemory

рядом с мультистабом 470,0 заменю на 2200.0 FМ

---

Осторожнее!

Дык они все по питанию стоят, а электролиты по питанию вроде принято керамикой шунтировать... Как раз их отсутствие говорит- не по питалову стоят... А кстати что за серия HG Panasonic? Они дороже FM...
И почему рядом с со стабом не нужна такая ёмкость? Он же не импульсный, проблем с запуском вроде быть не должно, 2200,0 -не та ёмкость, это же не полфарады.... Вроде же -из экономии только ставят везде минимальные...

---------- Сообщение добавлено 01.08.2014 в 16:19 ----------

http://www.datasheet4u.com/pdf/70965...e/LV5680P.html В даташите сказано-по входу 100uF или больше... Хорошо-возьму туда 1000,0

Цитата:

---

Сообщение от nomemory

Дык они все по питанию стоят, а электролиты по питанию вроде принято керамикой шунтировать...

---

Дело вкуса....

Цитата:

---

Сообщение от nomemory

А кстати что за серия HG Panasonic? Они дороже FM...

---

По моему это обычные емкости. В платане таких много было.

Цитата:

---

Сообщение от nomemory

И почему рядом с со стабом не нужна такая ёмкость? Он же не импульсный, проблем с запуском вроде быть не должно, 2200,0 -не та ёмкость, это же не полфарады.... Вроде же -из экономии только ставят везде минимальные...

---

Если до стаба, то можно. А вот после надо с опаской - FM довольно низкоимпедансная емкость и стабу может поплохеть от такой величины. Если уж так хочется её воткнуть, то лучше через маленький резистор.

Само собой -перед-к 7 ноге.

Цитата:

---

Сообщение от nomemory

Само собой -перед-к 7 ноге.

---

Тогда да, если помещается, то можно. :)

Del

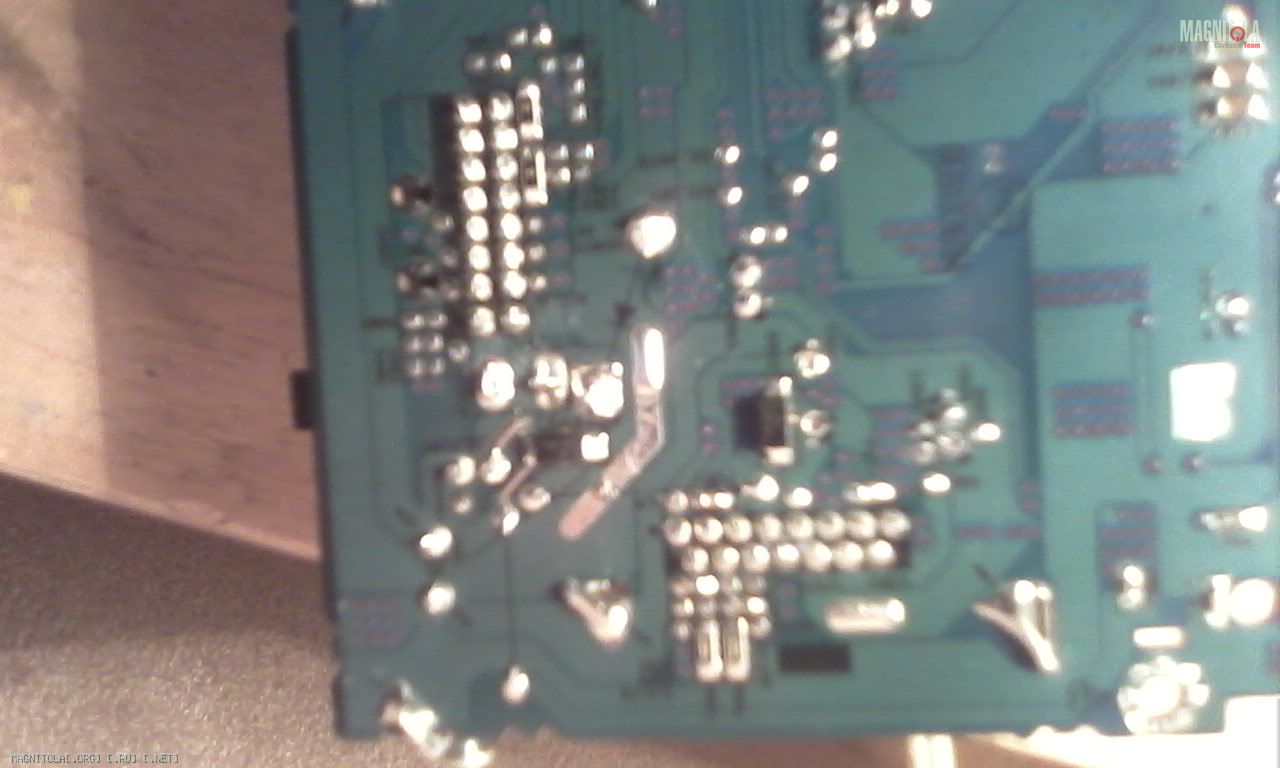

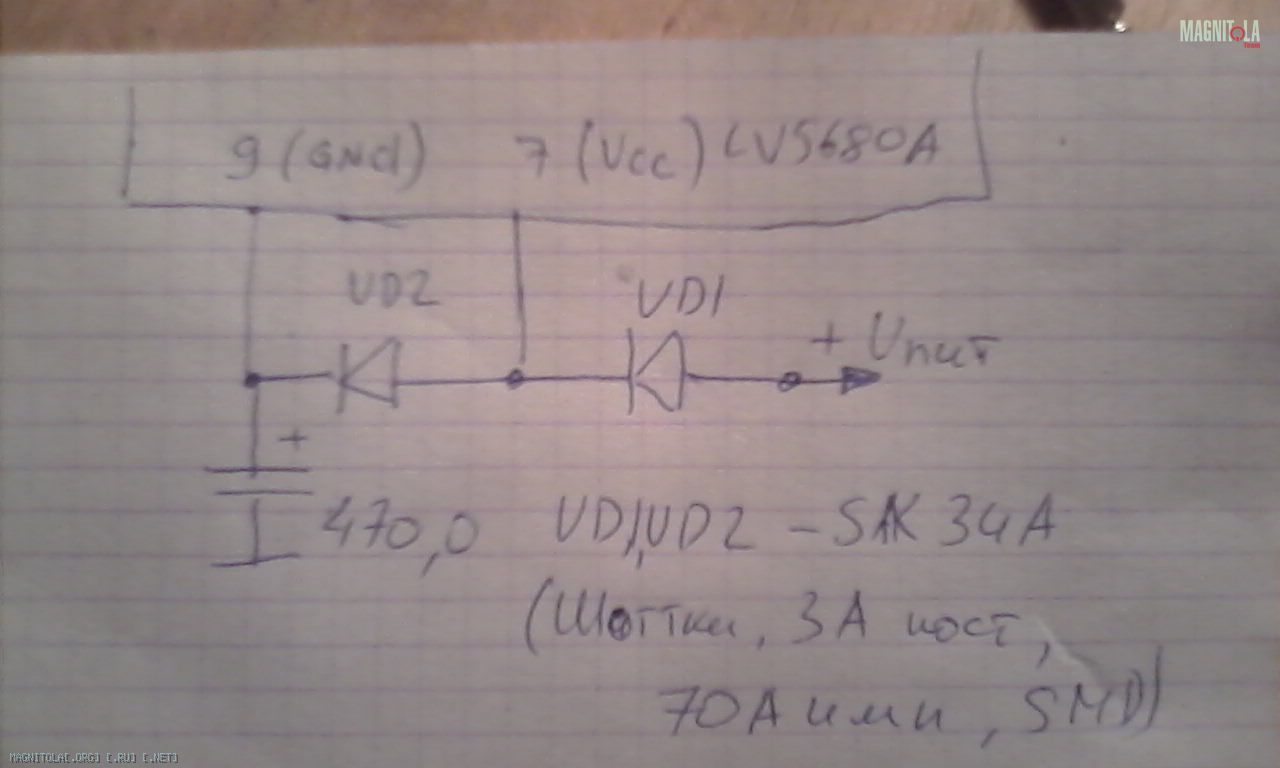

Ну я не знаю, что такое забористое курят на кенвуде- так организовать запитку...:scratch_one-s_head:Вложение 615852Вложение 615854 я же еще не рехнулся и малость понимаю в схемах... Если это такая искусственная земля-то она какая-то воображаемая... Я ничего не напахал-все так звонилось до пайки, впрочем это видно...

---------- Сообщение добавлено 02.08.2014 в 13:18 ----------

Я тут с утра подумал такое может быть в следующем случае-как стабилизатор используется только канал Аудио-9 в,для ТДА7718,не зря Михаил говорил, что на её выходах болтаются 5-6 в постоянки,не опознанный мною конденсатор 4,7 мкФ это второе плечо делителя, верхнее- нижнее-это тот кондер,в 470,0. Так все сходится.
Выход рем-это ключ, выдающий Uпит-0,5 в, а стабилизатор подвешен не к минусу, а к плюсу. Все равно-затейники...
Пытаться улучшить то, что непонятно как работает-это редкая глупость.

Вторая версия радиатора вышла куда удачней первой...
Первая была выпилена из старого слотового радиатор от компа и, помимо того, что была страшнее мира по-американски, ребра получились горизонтальными...
Поэтому решено было переделать. На дачу были привезены доработанный штатный радиатор и удачно добытый штатный радиатор от Р4, только уже боксовый..

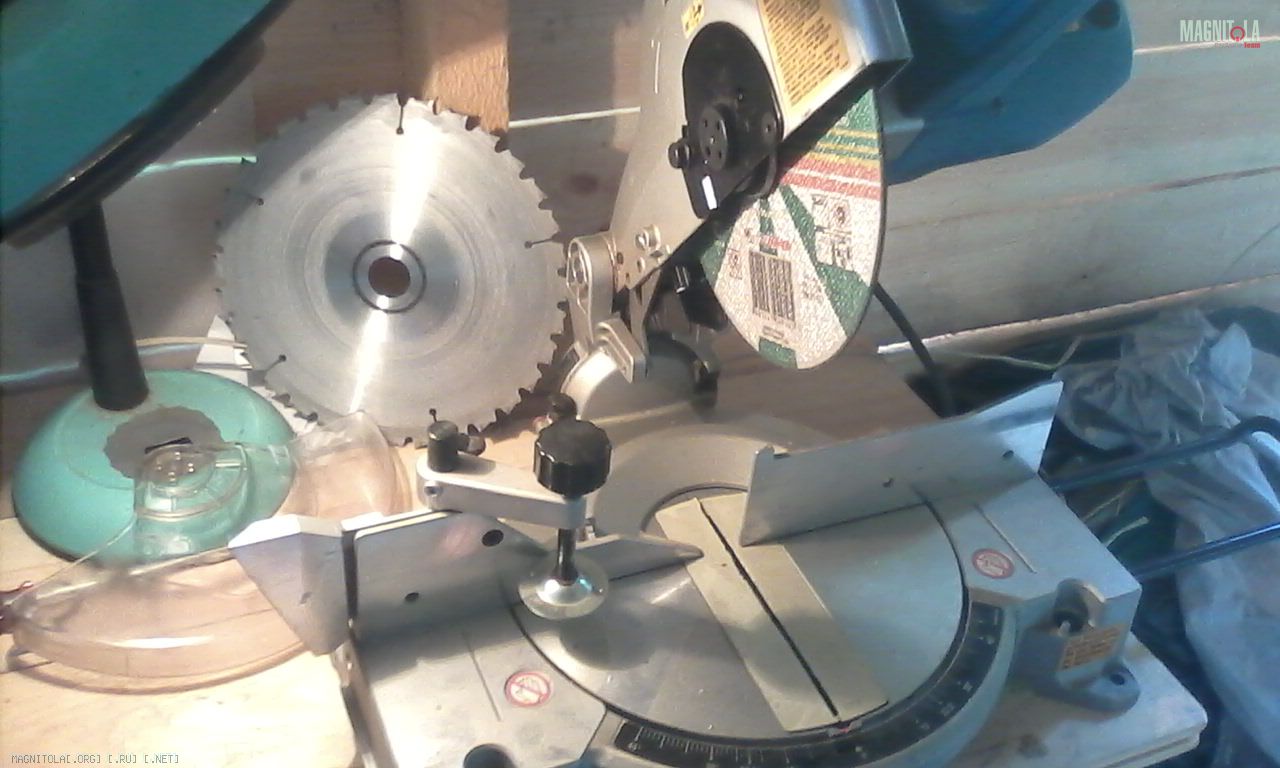

И решено было попробовать торцовочной пилой, на неё был водружён большой диск для болгарки, вышло не идеально, но приемлемо...

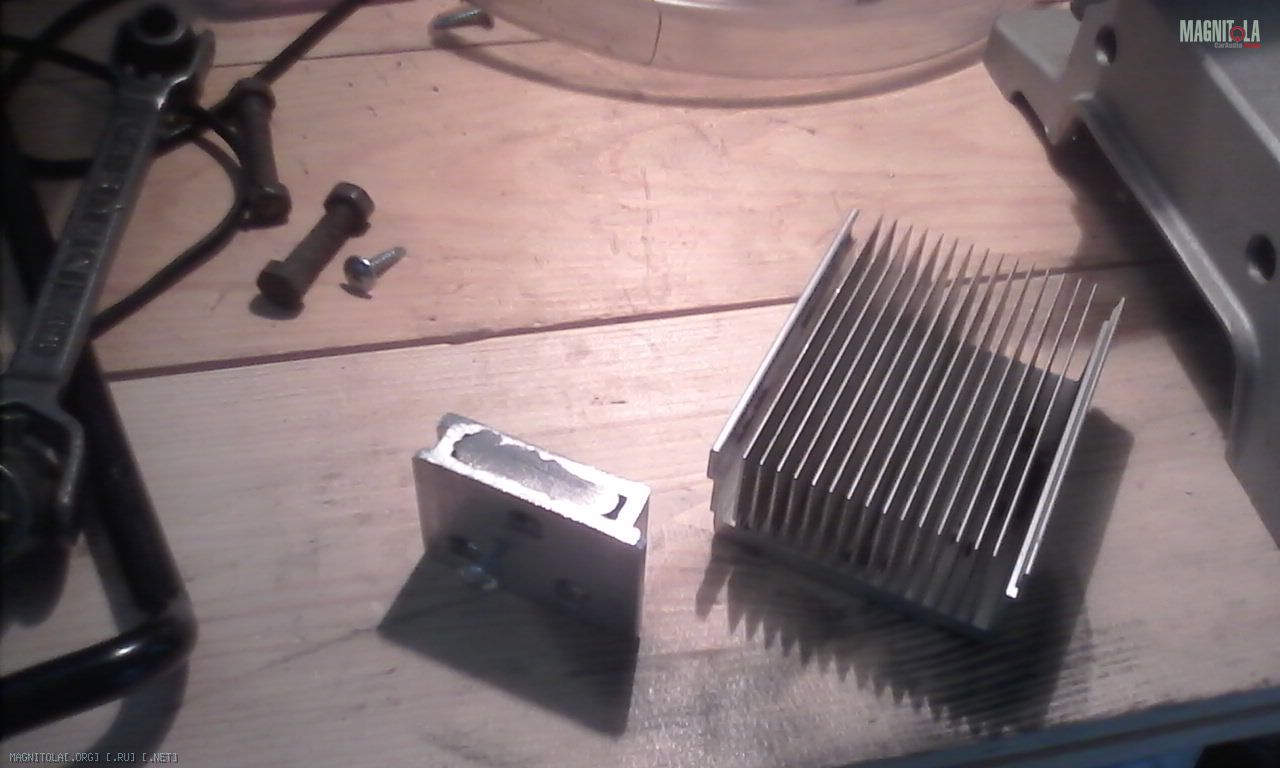

Вложение 616154Вложение 616156
Радиатор прикрепил штатной струбциной и распилил поперек, вышло две заготовки как раз нужной высоты.
