Твик Ural AK 4.90

  1. #11
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 10543 Аватар для Crackrus21
    Регистрация
    28.08.2013
    Город/село
    Чебоксары
    Сообщений
    137
    Спасибо (Раздал)
    226
    Спасибо (Получил)
    97

    Re: Твик Ural AK 4.90

    Читаю внимательно


  2. # 1+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #12
    FFZ
    FFZ на форуме
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 3605473 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    17,877
    Спасибо (Раздал)
    33631
    Спасибо (Получил)
    36704
    Автор
    Ветеран форума

    Re: Твик Ural AK 4.90

    Выдалось чутка свободного времени, посему есть возможность продолжить описание процесса.
    Итак, работаем над частью усилителя отвечающую за предварительную обработку, коммутацию режимов работ и предварительное усиление.
    Как я уже ранее в теме про усилитель писал, Урал поступил компромиссно и грамотно в применённых/использованных типах ОУ.
    В наиболее важные каскады установил классические NE5532 от Ti, в посредственные/второстепенные NJM4558.
    Да, безусловно это уже хорошо и отлично от решений иных производителей, которые повсюду используют NJM4558 экономя по сути мизер если бы применяли более благозвучные NE5532, но раз мы занимаемся процессом твика, то и эту ситуацию по ОУ можно/следует подправить.
    Вариантов в сути два.
    Первый - ни чего не жалко абы максимум . Тогда просто выпаиваем все ОУ и впаиваем без разбору к примеру OPA2134РА, ну или какие кому нравятся или вычитал где нить про какие другие . Ну и делаем это естественно и на основной плате и на дочерней, т.е. маленькой платке, платке каналов 3/4.

    Второй - опять таки поступаем как Урал, но на более высоком уровне, т.е. вариант так же компромиссный/рациональный/объяснимый/логичный/ну и как следствие более экономный.
    Тогда в нужные/обязательные места ставим ОРА2134РА, а в не обязательные/второстепенные переваливаем освободившиеся NE5532, которых нужно будет тогда чуть докупить.

    Начинаем с основной платы :
    Нажмите на изображение для увеличения
Название: IMG_3750.jpg
Просмотров: 0
Размер:	329.5 Кб
ID:	648346 Нажмите на изображение для увеличения
Название: IMG_3751.jpg
Просмотров: 0
Размер:	319.9 Кб
ID:	648348
    выпаял всё одним чохом, чтоб на плате открылась маркировка/нумерация микросхем ОУ.

    Впаял вот такую комбинацию:
    Нажмите на изображение для увеличения
Название: IMG_3757.jpg
Просмотров: 0
Размер:	311.7 Кб
ID:	648350 Нажмите на изображение для увеличения
Название: IMG_3758.jpg
Просмотров: 0
Размер:	318.6 Кб
ID:	648352

    На малой плате получается вот так :
    Нажмите на изображение для увеличения
Название: IMG_3752.jpg
Просмотров: 0
Размер:	291.9 Кб
ID:	648354 Нажмите на изображение для увеличения
Название: IMG_3755.jpg
Просмотров: 0
Размер:	244.2 Кб
ID:	648356

    Собственно по вопросу деталюх в целом по усилителю это и всё ......


  4. #13
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1963
    Регистрация
    05.03.2012
    Город/село
    66
    Сообщений
    115
    Спасибо (Раздал)
    106
    Спасибо (Получил)
    47

    Re: Твик Ural AK 4.90

    Дядя Федор,извините,что на ты)
    Назрел вопрос,я просто думал,что для РФ надо менять 494 ,ставить с индексом Морозоустойчивый ? индексом IN , они от -40 работают)

    ---------- Сообщение добавлено 29.09.2014 в 18:41 ----------

    Цитата Сообщение от FFZ Посмотреть сообщение
    Тогда в нужные/обязательные места ставим ОРА2134РА, а в не обязательные/второстепенные переваливаем освободившиеся NE5532, которых нужно будет тогда чуть докупить.
    прочитал ) полные почти )


  5. #14
    FFZ
    FFZ на форуме
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 3605473 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    17,877
    Спасибо (Раздал)
    33631
    Спасибо (Получил)
    36704
    Автор
    Ветеран форума

    Re: Твик Ural AK 4.90

    Цитата Сообщение от Suse Посмотреть сообщение
    Дядя Федор,извините,что на ты)
    Назрел вопрос,я просто думал,что для РФ надо менять 494 ,ставить с индексом Морозоустойчивый ? индексом IN , они от -40 работают)
    ...
    да нет, не запрещается , есть такие, можешь заменить.
    но я честно говоря как то вот не сталкивался, точнее ко мне не обращались с вопросами таблов типа - вот зимой когда холодно не работает усилитель......


  6. #15
    FFZ
    FFZ на форуме
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 3605473 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    17,877
    Спасибо (Раздал)
    33631
    Спасибо (Получил)
    36704
    Автор
    Ветеран форума

    Re: Твик Ural AK 4.90

    Как я уже писал в теме про девайс, заводская пайка платы выполнена вполне прилично, по крайней мере откровенной экономии припоя нет. Тем не менее раз уж ТЫ решил занялся твиком, то делай всё хорошо, т.е. дополнительно пропаять тотально всю плату я всё же рекомендую, лишним и бесполезным эта процедура и этот этап точно не будет.

    После пропайки конечно же плату следует тщательно отмыть от остатков флюса.
    Как я ранее в темах про твик бюджетного уровня усилителей и уже неоднократно писал, для промывки следует использовать не большую кисть и дополнительно подрезать, точнее укоротить щетину, чтоб получить рабочую часть кисточки по жёстче.
    А в качестве смывающего средства использовать изопропиловый спирт или что проще найти так это растворитель 646.

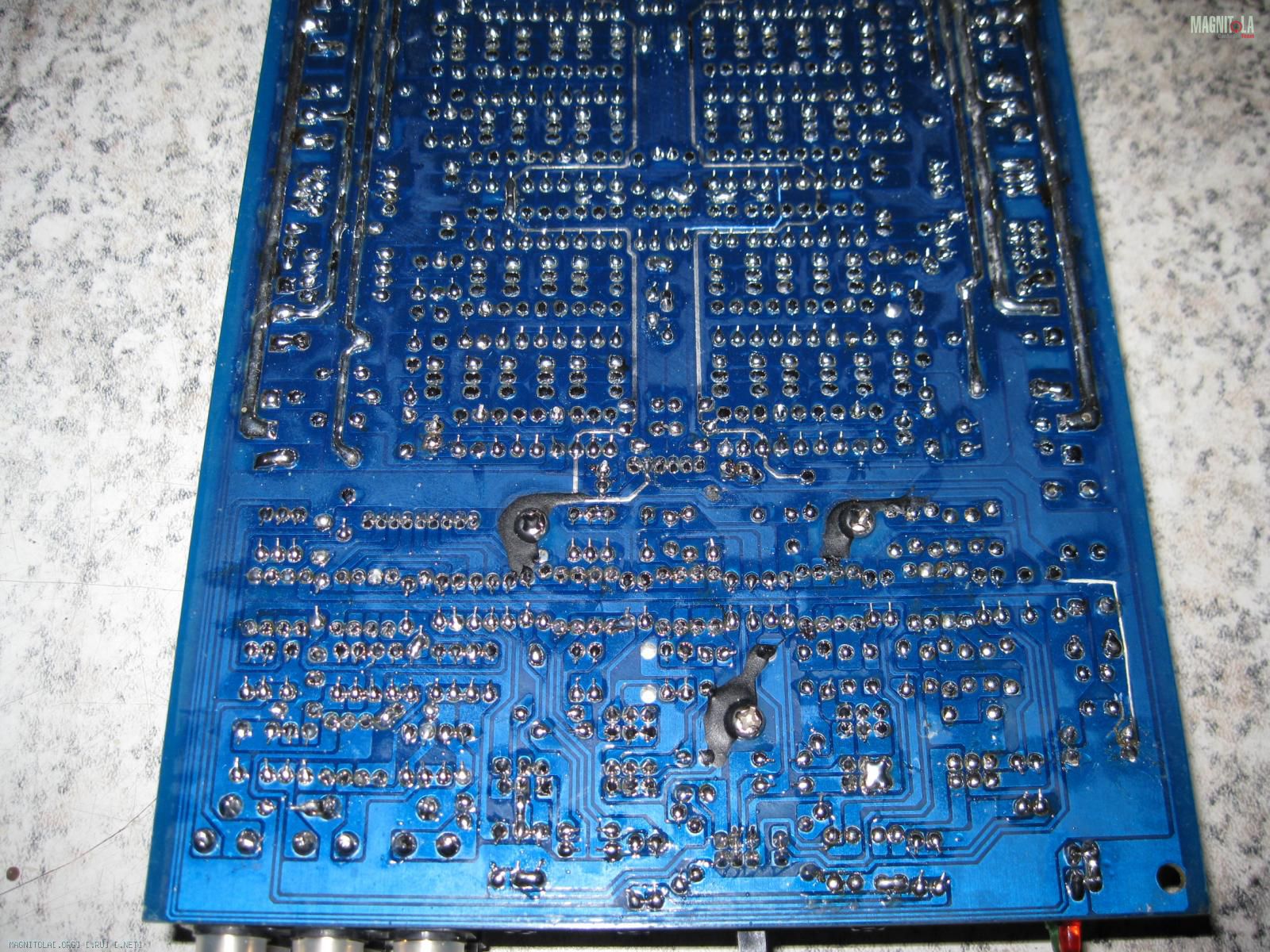

    Ну и всё будет по этому процессу как то вот так:
    Нажмите на изображение для увеличения
Название: IMG_3768.jpg
Просмотров: 0
Размер:	391.3 Кб
ID:	649574 Нажмите на изображение для увеличения
Название: IMG_3760.jpg
Просмотров: 0
Размер:	423.5 Кб
ID:	649560 Нажмите на изображение для увеличения
Название: IMG_3759.jpg
Просмотров: 0
Размер:	410.4 Кб
ID:	649558 Нажмите на изображение для увеличения
Название: IMG_3767.jpg
Просмотров: 0
Размер:	392.0 Кб
ID:	649572 Нажмите на изображение для увеличения
Название: IMG_3765.jpg
Просмотров: 0
Размер:	344.8 Кб
ID:	649568

    Нажмите на изображение для увеличения
Название: IMG_3766.jpg
Просмотров: 0
Размер:	407.5 Кб
ID:	649570 Нажмите на изображение для увеличения
Название: IMG_3762.jpg
Просмотров: 0
Размер:	360.8 Кб
ID:	649562 Нажмите на изображение для увеличения
Название: IMG_3764.jpg
Просмотров: 0
Размер:	274.1 Кб
ID:	649566 Нажмите на изображение для увеличения
Название: IMG_3763.jpg
Просмотров: 0
Размер:	231.7 Кб
ID:	649564


    И после процесса промывки как то вот так :
    Нажмите на изображение для увеличения
Название: IMG_3772.jpg
Просмотров: 0
Размер:	401.6 Кб
ID:	649582 Нажмите на изображение для увеличения
Название: IMG_3771.jpg
Просмотров: 0
Размер:	367.2 Кб
ID:	649580 Нажмите на изображение для увеличения
Название: IMG_3770.jpg
Просмотров: 0
Размер:	351.1 Кб
ID:	649578 Нажмите на изображение для увеличения
Название: IMG_3773.jpg
Просмотров: 0
Размер:	340.1 Кб
ID:	649584 Нажмите на изображение для увеличения
Название: IMG_3769 - копия.jpg
Просмотров: 0
Размер:	282.3 Кб
ID:	649576


  7. #16
    FFZ
    FFZ на форуме
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 3605473 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    17,877
    Спасибо (Раздал)
    33631
    Спасибо (Получил)
    36704
    Автор
    Ветеран форума

    Re: Твик Ural AK 4.90

    Продолжаем.
    После того как все работы с платами сделаны, платы отмыты, СЛЕДУЕТ внимательно произвести осмотр всех паек на предмет возможных случайных спаек между соседними пайками. Настоятельно рекомендую не экономить на этом время и не пренебрегать этим этапом, думая что ты опупенский паяльщик . Проведя эту операцию, подключаем дочернюю плату к основной ну и прикручиваем её винтами к стойкам. Далее вынимаем штатные предохранители и вставляем один на 5А. Это предохранит от серьёзных последствий в случае допущенного в процессе доработки серьёзного косяка. Подключаем питание, включаем Rem-ом. Если увидели засветку зелёного светодиода, это уже замечательно, НО радоваться и впадать в эйфорию не стоит. Первый старт и работа секунд 5-10!!! Отключаем Rem и проверяем пальцем температуру всех силовых транзисторов как в ПН-е так и вых. каскадах УМ ну и выпрямительных силовых диодов вторички. Что-то обнаружилось горячее - ищем косяки..... Холодные значит всё гуд, тогда двигаемся дальше.
    Снова включаем усилитель и выставляем НОЛЬ на выходах всех каналов. Для этого нужен мультиметр с функцией измерения милливольты. На этом фото помечены подстроечные резисторы отвечающие за эту регулировку:
    Нажмите на изображение для увеличения
Название: IMG_3736_rev.jpg
Просмотров: 0
Размер:	369.6 Кб
ID:	656446

    После того как это сделано, рекомендую/следует произвести проверку работоспособности всего функционала регулировок и переключателей. Эта процедура в случае чего предотвратит лишнюю операцию сборки и разборки в случае если вдруг уже после сборки усилителя что-то окажется не так. Проверять удобнее попарно, т.е. сначала скажем пару каналов 1/2 после чего пару 3/4.
    Подключаем динамики на выход, на вход сигнал с любого источника, гейн на усилителе в минимум, ну и на источнике тоже минимальный уровень сигнала, т.е. чтоб уровень громкости работы динамиков был просто достаточным чтоб услышать звучание и его изменения от манипуляций с переключателем режима работы и регуляторов. Выходные транзисторы в таком режиме не перегреются, а проверку произведём.
    Уже после этого можно смело собирать усилитель :
    Нажмите на изображение для увеличения
Название: IMG_3888.jpg
Просмотров: 0
Размер:	304.1 Кб
ID:	656478 Нажмите на изображение для увеличения
Название: IMG_3889.jpg
Просмотров: 0
Размер:	302.0 Кб
ID:	656480 Нажмите на изображение для увеличения
Название: IMG_3890.jpg
Просмотров: 0
Размер:	325.0 Кб
ID:	656482
    Нажмите на изображение для увеличения
Название: IMG_3891.jpg
Просмотров: 0
Размер:	339.5 Кб
ID:	656484 Нажмите на изображение для увеличения
Название: IMG_3892.jpg
Просмотров: 0
Размер:	178.6 Кб
ID:	656486

    Собственно всё что остаётся сделать так это только выставить ХХ тока покоя выходных каскадов УМ.
    Регулировочные подстроечные резисторы которые за это отвечают :
    Нажмите на изображение для увеличения
Название: IMG_3736_rev1.jpg
Просмотров: 0
Размер:	369.7 Кб
ID:	656490 Нажмите на изображение для увеличения
Название: IMG_3888_rev1.jpg
Просмотров: 0
Размер:	304.2 Кб
ID:	656492

    Регулировка/установка тока покоя производится с помощью опять таки мультиметра в режиме измерения милливольты.
    Необходимо произвести измерение и установку нужной величины падения напряжения на силовых резисторах в цепи вых. транзисторов. Т.к. усилитель уже собран для наглядности вот фото где помечены ножки выходных транзисторов к которым подключаем один щуп мультиметра, второй подключаем к клемме вых. разъёма соответствующего канала.

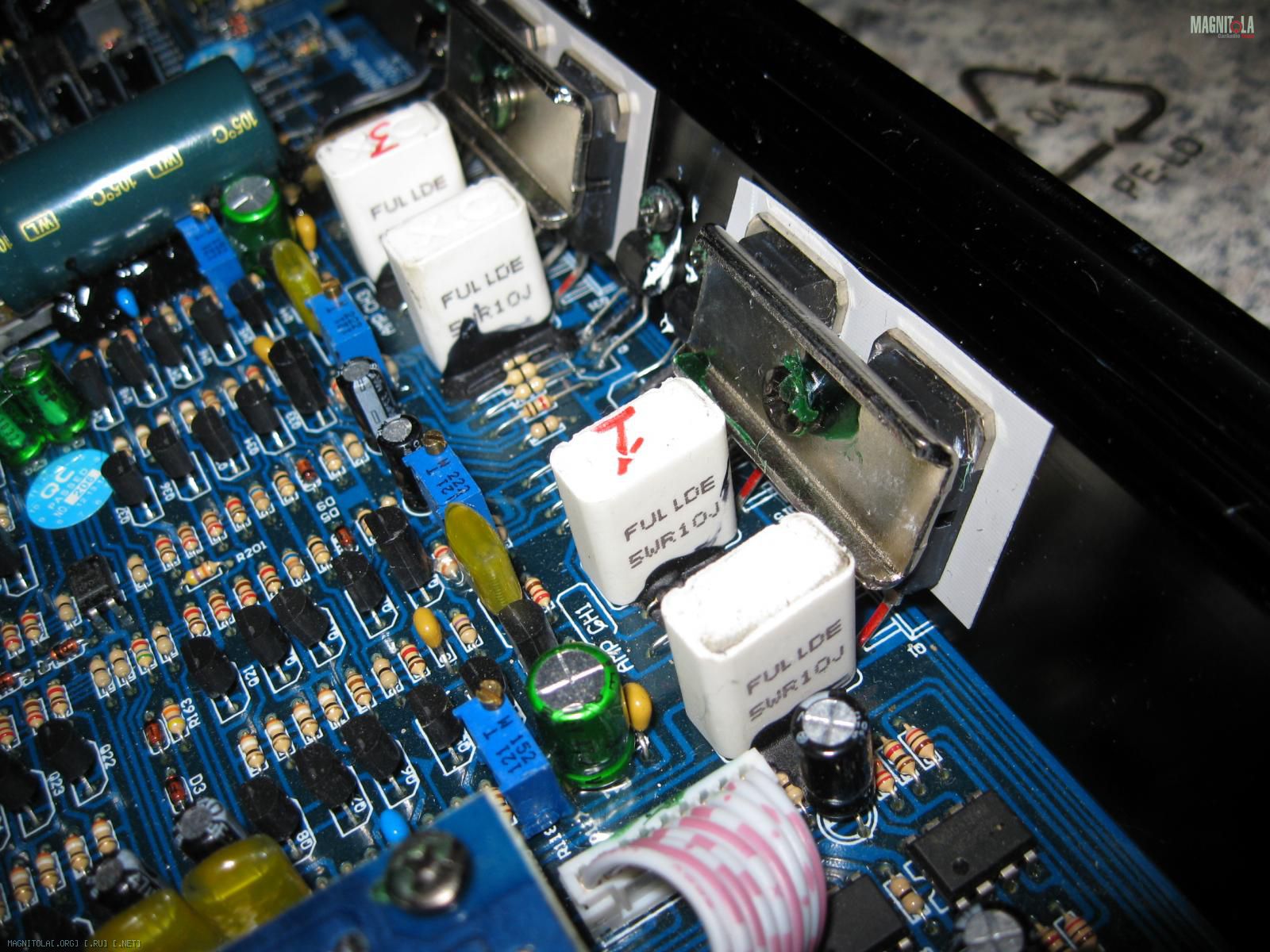

    Вот ножки транзисторов:
    Нажмите на изображение для увеличения
Название: IMG_3894.jpg
Просмотров: 0
Размер:	259.6 Кб
ID:	656494Нажмите на изображение для увеличения
Название: IMG_3895.jpg
Просмотров: 0
Размер:	263.8 Кб
ID:	656496
    Вот выходной разъём с пометками нужных выходов соответствующих каналов:
    Нажмите на изображение для увеличения
Название: IMG_3893.jpg
Просмотров: 0
Размер:	166.3 Кб
ID:	656488

    Выставляем ток, а измеряем напряжение ........
    Закон Ома: Ток в цепи прямо пропорционален напряжению и обратно пропорционален сопротивлению.
    I=U/R .
    Напомню так же, что система величин, которую принято использовать это - Си и при расчётах нужно приводить составляющие расчёт к единой мере исчисления и размерности!!!
    Резюмируем примером для нашего конкретного случая .
    Сопротивление имеем 0.1ом, выставили падение напряжения на резисторе 1мВ, т.е. 0.001В, соответственно имеем ток 0.01А, т.е. 10мА.

    Ну вот как-то так всё и обстоит по твику этого девайса.
    Успеха всем!!!


  8. #17
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 10543 Аватар для Crackrus21
    Регистрация
    28.08.2013
    Город/село
    Чебоксары
    Сообщений
    137
    Спасибо (Раздал)
    226
    Спасибо (Получил)
    97

    Re: Твик Ural AK 4.90

    Усь готов?)


  9. #18
    FFZ
    FFZ на форуме
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 3605473 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    17,877
    Спасибо (Раздал)
    33631
    Спасибо (Получил)
    36704
    Автор
    Ветеран форума

    Re: Твик Ural AK 4.90

    Цитата Сообщение от Crackrus21 Посмотреть сообщение
    Усь готов?)
    Ну..., честно говоря мне виделось, что что подробно и логично изложил весь ход процесса и финал он же очевиден .


  10. #19
    Магнитола SPL Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 282325 Аватар для Pterodon
    Регистрация
    21.08.2010
    Город/село
    Москва
    Сообщений
    2,686
    Спасибо (Раздал)
    1484
    Спасибо (Получил)
    2947
    Более 5 лет на форуме

    Re: Твик Ural AK 4.90

    Не понимаю,почему тема не пользуется популярностью как те,самые первые темы, о твике калцеля бст 1000.0 и мистерей мр серии... Наш брат,видать,совсем обленился...
    По теме: огромное спасибо дядь Федь,уяснил для себя много новых моментов.


  11. #20
    Энтузиаст Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1947 Аватар для huntervegas
    Регистрация
    03.02.2013
    Город/село
    мск
    Сообщений
    218
    Спасибо (Раздал)
    17
    Спасибо (Получил)
    27

    Re: Твик Ural AK 4.90

    А как твик повлиял на звук,?
