Продолжаем.

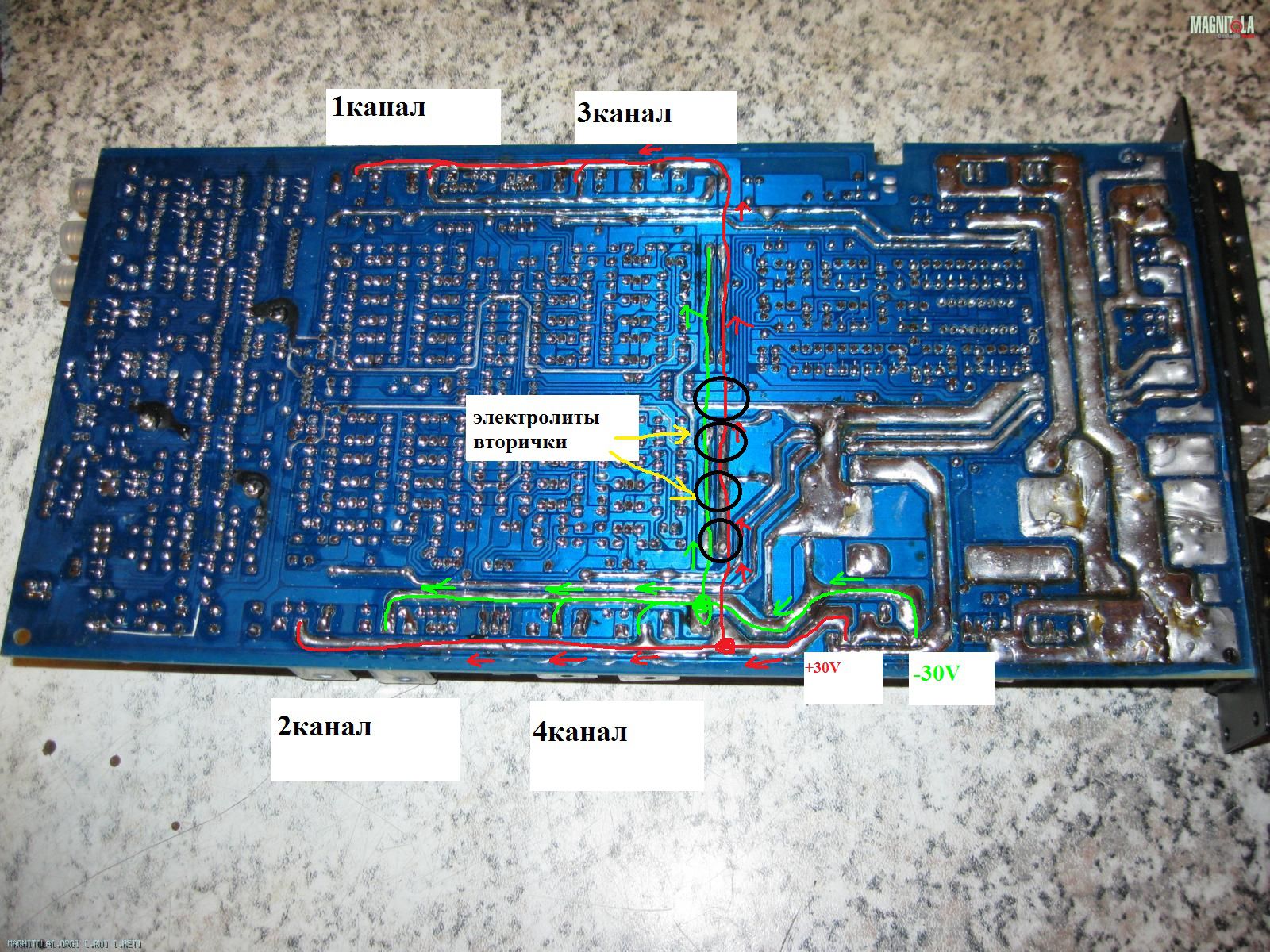

После того как все работы с платами сделаны, платы отмыты, СЛЕДУЕТ внимательно произвести осмотр всех паек на предмет возможных случайных спаек между соседними пайками. Настоятельно рекомендую не экономить на этом время и не пренебрегать этим этапом, думая что ты опупенский паяльщик. Проведя эту операцию, подключаем дочернюю плату к основной ну и прикручиваем её винтами к стойкам. Далее вынимаем штатные предохранители и вставляем один на 5А. Это предохранит от серьёзных последствий в случае допущенного в процессе доработки серьёзного косяка. Подключаем питание, включаем Rem-ом. Если увидели засветку зелёного светодиода, это уже замечательно, НО радоваться и впадать в эйфорию не стоит. Первый старт и работа секунд 5-10!!! Отключаем Rem и проверяем пальцем
температуру всех силовых транзисторов как в ПН-е так и вых. каскадах УМ ну и выпрямительных силовых диодов вторички. Что-то обнаружилось горячее - ищем косяки..... Холодные значит всё гуд, тогда двигаемся дальше.
Снова включаем усилитель и выставляем НОЛЬ на выходах всех каналов. Для этого нужен мультиметр с функцией измерения милливольты. На этом фото помечены подстроечные резисторы отвечающие за эту регулировку:
После того как это сделано, рекомендую/следует произвести проверку работоспособности всего функционала регулировок и переключателей. Эта процедура в случае чего предотвратит лишнюю операцию сборки и разборки в случае если вдруг уже после сборки усилителя что-то окажется не так. Проверять удобнее попарно, т.е. сначала скажем пару каналов 1/2 после чего пару 3/4.
Подключаем динамики на выход, на вход сигнал с любого источника, гейн на усилителе в минимум, ну и на источнике тоже минимальный уровень сигнала, т.е. чтоб уровень громкости работы динамиков был просто достаточным чтоб услышать звучание и его изменения от манипуляций с переключателем режима работы и регуляторов. Выходные транзисторы в таком режиме не перегреются, а проверку произведём.
Уже после этого можно смело собирать усилитель :
![]()
![]()
![]()
![]()
Собственно всё что остаётся сделать так это только выставить ХХ тока покоя выходных каскадов УМ.
Регулировочные подстроечные резисторы которые за это отвечают :
![]()
Регулировка/установка тока покоя производится с помощью опять таки мультиметра в режиме измерения милливольты.
Необходимо произвести измерение и установку нужной величины падения напряжения на силовых резисторах в цепи вых. транзисторов. Т.к. усилитель уже собран для наглядности вот фото где помечены ножки выходных транзисторов к которым подключаем один щуп мультиметра, второй подключаем к клемме вых. разъёма соответствующего канала.
Вот ножки транзисторов:
Вот выходной разъём с пометками нужных выходов соответствующих каналов:
Выставляем ток, а измеряем напряжение........
Закон Ома: Ток в цепи прямо пропорционален напряжению и обратно пропорционален сопротивлению.
I=U/R .
Напомню так же, что система величин, которую принято использоватьэто - Си и при расчётах нужно приводить составляющие расчёт к единой мере исчисления и размерности!!!
Резюмируем примером для нашего конкретного случая.
Сопротивление имеем 0.1ом, выставили падение напряжения на резисторе 1мВ, т.е. 0.001В, соответственно имеем ток 0.01А, т.е. 10мА.
Ну вот как-то так всё и обстоит по твику этого девайса.
Успеха всем!!!
