FFZ, Большое спасибо! Не буду отклоняться от инструкции :)
Ну разве что бас-буст убирать не буду, хочу вынести его наружу (приходится иногда чуть поубавить или подприподнять).
Вид для печати
FFZ, Большое спасибо! Не буду отклоняться от инструкции :)
Ну разве что бас-буст убирать не буду, хочу вынести его наружу (приходится иногда чуть поубавить или подприподнять).
что подрежешь? 45Гц?
FFZ, Уважаемый Фёдор, доброго времени суток!
Возникло еще несколько вопросов по твику.
1. Так как у меня перед усилком будет проц, возможно ли удаление ФВЧ и ФНЧ (меньше деталюх и как следствие меньше преобразований сигнала), повлияет ли это как то на звук? Если не влияет, то оставлю их на всякий "пожарный" с новыми операционниками :)
2. Посмотрел на цены термопрокладок (после того как с дуру, не учтя, что размеры в миллиметрах, купил одну маленькую пластиночку в Чипе-Дипе за бешеные бабки, просто офигел, когда посылку вскрыл :( ), где, если не секрет берете их? (порылся и на Али и Ебее - там дёшево , но не совсем понятно по качеству, у нас посмотрел - цены не маленькие, например в Никсе.)
3. Вытекающий из 2-го, на сколько хуже работают термопрокладки, пасты со слюдой, критично или нет?
ЗЫЖ Прокладки на порядок удобнее, уж не очень охота возиться с КПТшкой.
С Уважением, Михаил.
Всё верно, чем меньше в тракте активных и пассивных элементов, тем лучше.
Если усиливаемый сигнал полностью готовится в источнике/процессоре, то я бы лично вообще всё в части предварительного усиления и обработки удалил и сделал 4х канальную плату буферных/линейных каскадов с Ку (5-10) т.е. в зависимости от уровня сигнала источника.
А так если влоб по вопросу, то при установке переключателя в в режим Фул, сигнал реально идёт в обход фильтров в каналах 3/4, а вот в каналах 1/2 фильтры обходятся, но, если не ошибаюсь, то остаётся какскад регулятор басс-буст.
Термопрокладки в нарезку я не покупаю, покупал всегда в там же в Чип-Дип, но нашего производства и в больших листах. Да тоже не халява по цене, но дешевле чем в нарезку по калибрам.
Я точно не помню цифры темературного сопротивления этих двух термоизоллирующи вариантов, но то, что у схемы слюдяная прокладка/термопаста оно выше нежели у термопрокладочного материала это точно :).
зы: да, согласен, однозначно удобнее с термопрокладками, мне тоже уже за столько лет задрало мазаться этой КТПшкой )))
Фёдор, спасибо огромное!
В чипе есть НОМАКОН 0,2 мм, по цене уже приемлемо :)
Если при крайнем положении идут в обход, то оставлю, пусть будут. Электроникой занимался с 10 лет, но последний раз чего то "ковырял" году в 98, и то это уже "цыфра" была, большие мобильники и т.п. :) , а так как схемы на усилок нет, сейчас просто замучаюсь вспоминать и представлять в голове все эти схемы, что бы правильно поудалять не нужные элементы, практики уже нет...
ЗЫЖ Деталюхи почти все пришли, скоро прообгрейжусь :)
Еще раз спасибо за труды!
FFZ, Фёдор, добрый день!! И всем кто читает данную тему.
Решил твикнуть усилитель, что называется по полной и в соответствии с рекомендациями хозяина темы.

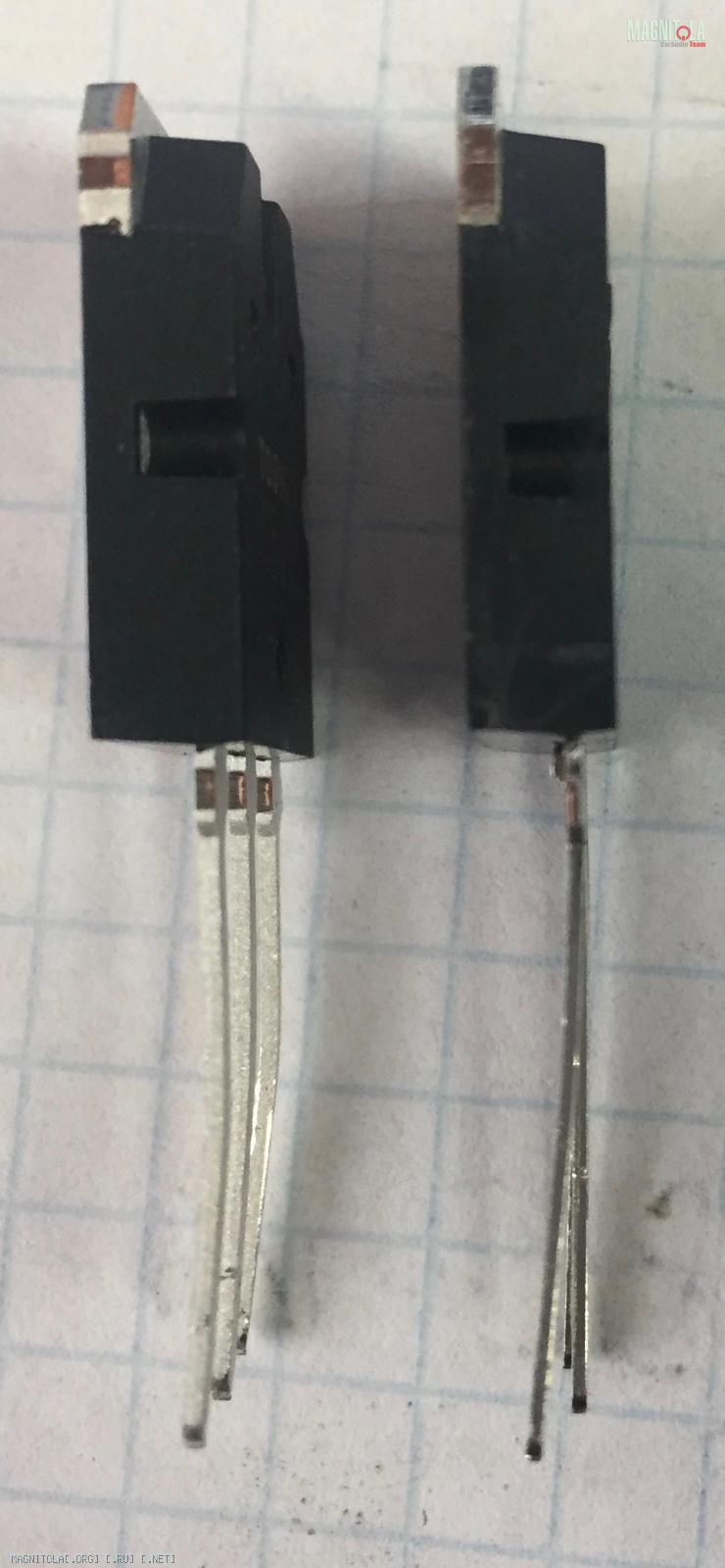

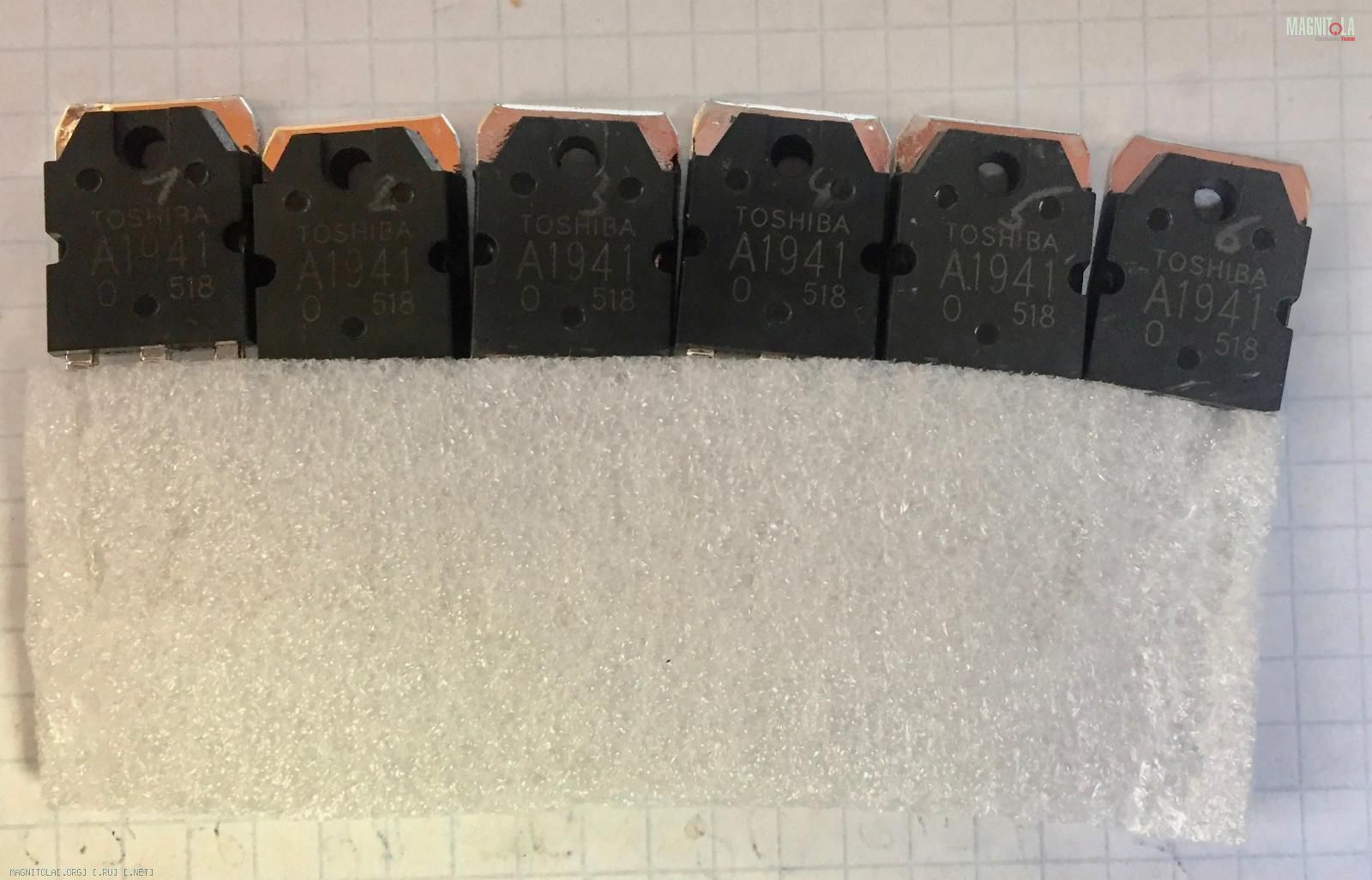

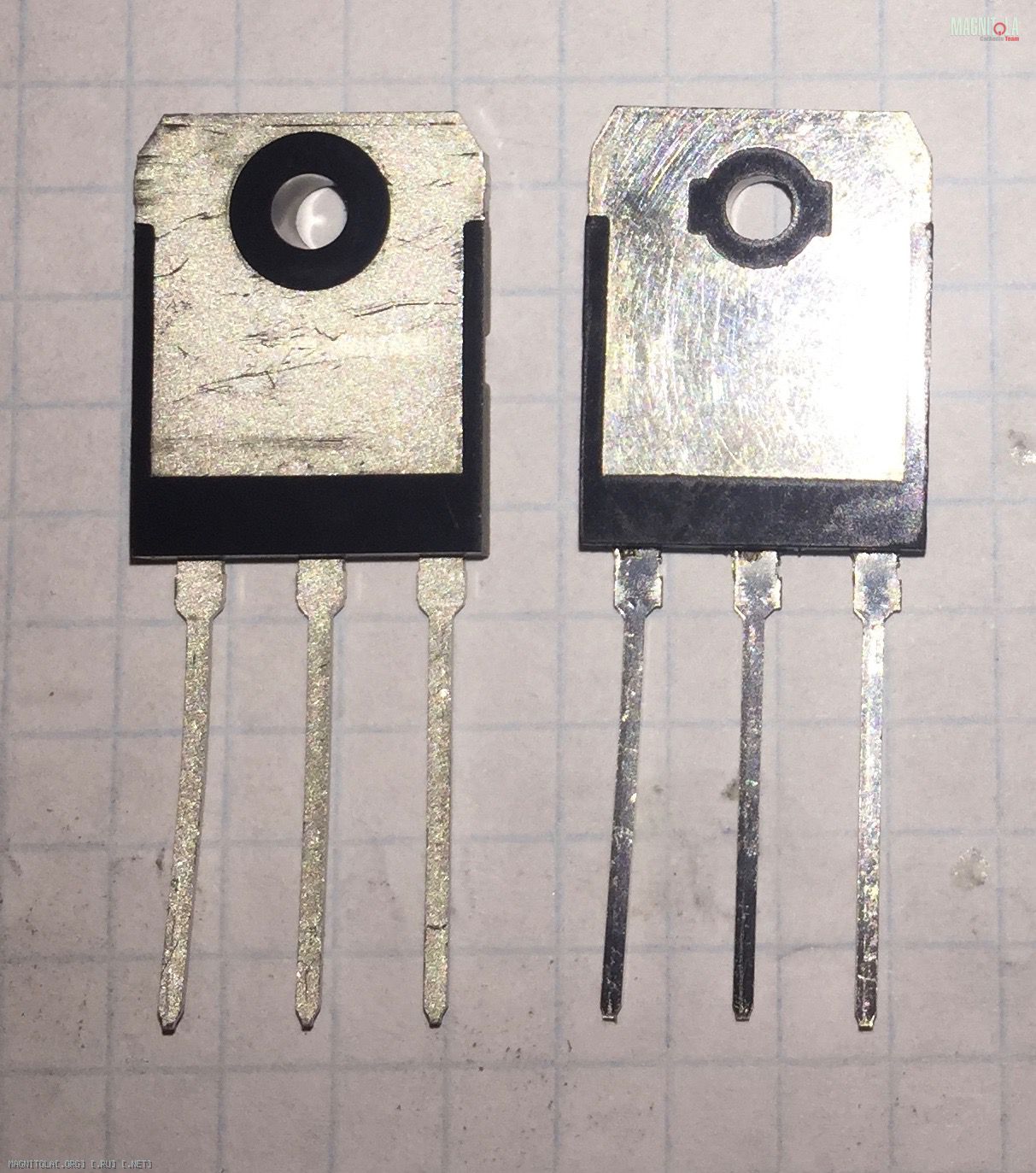

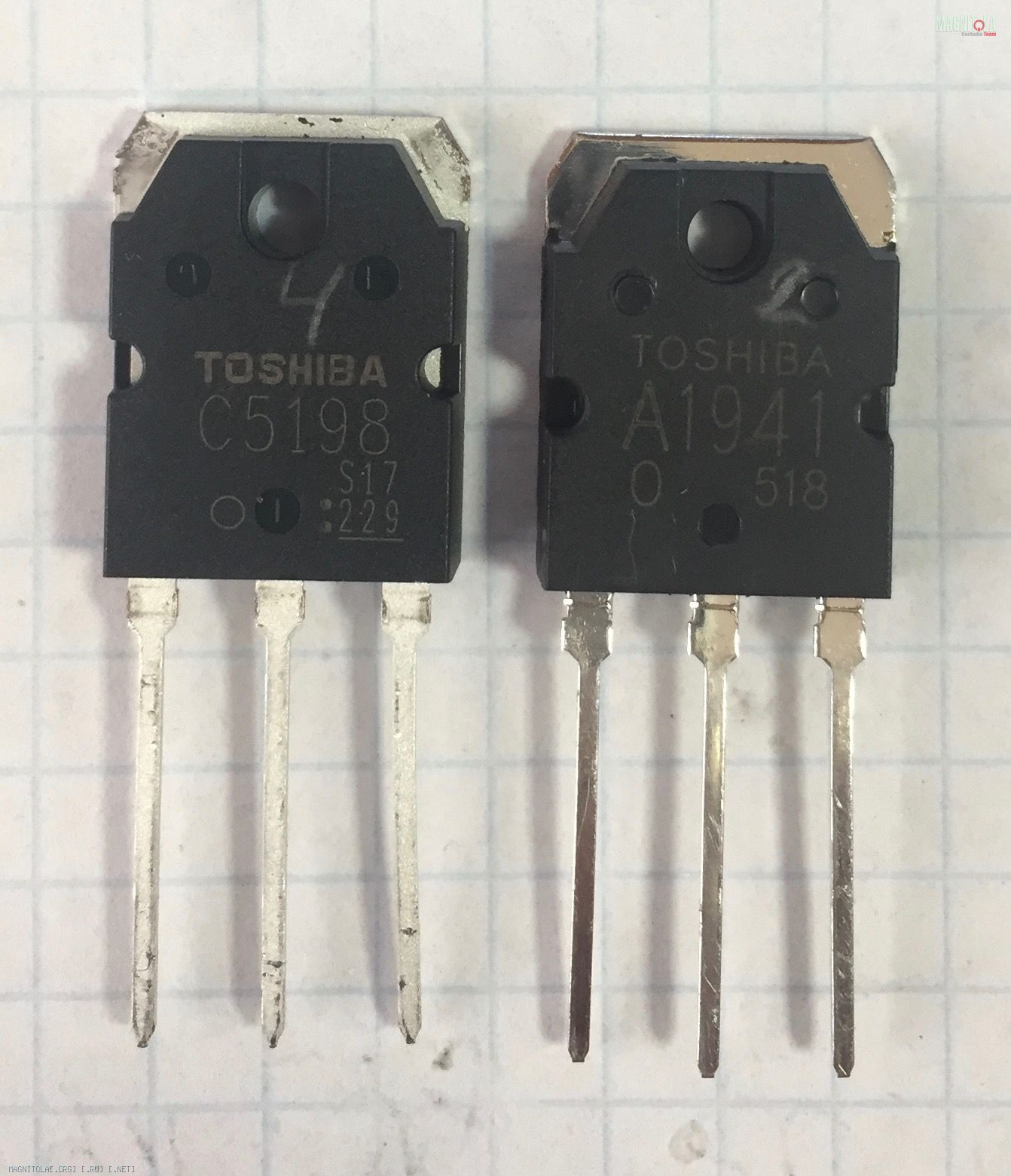

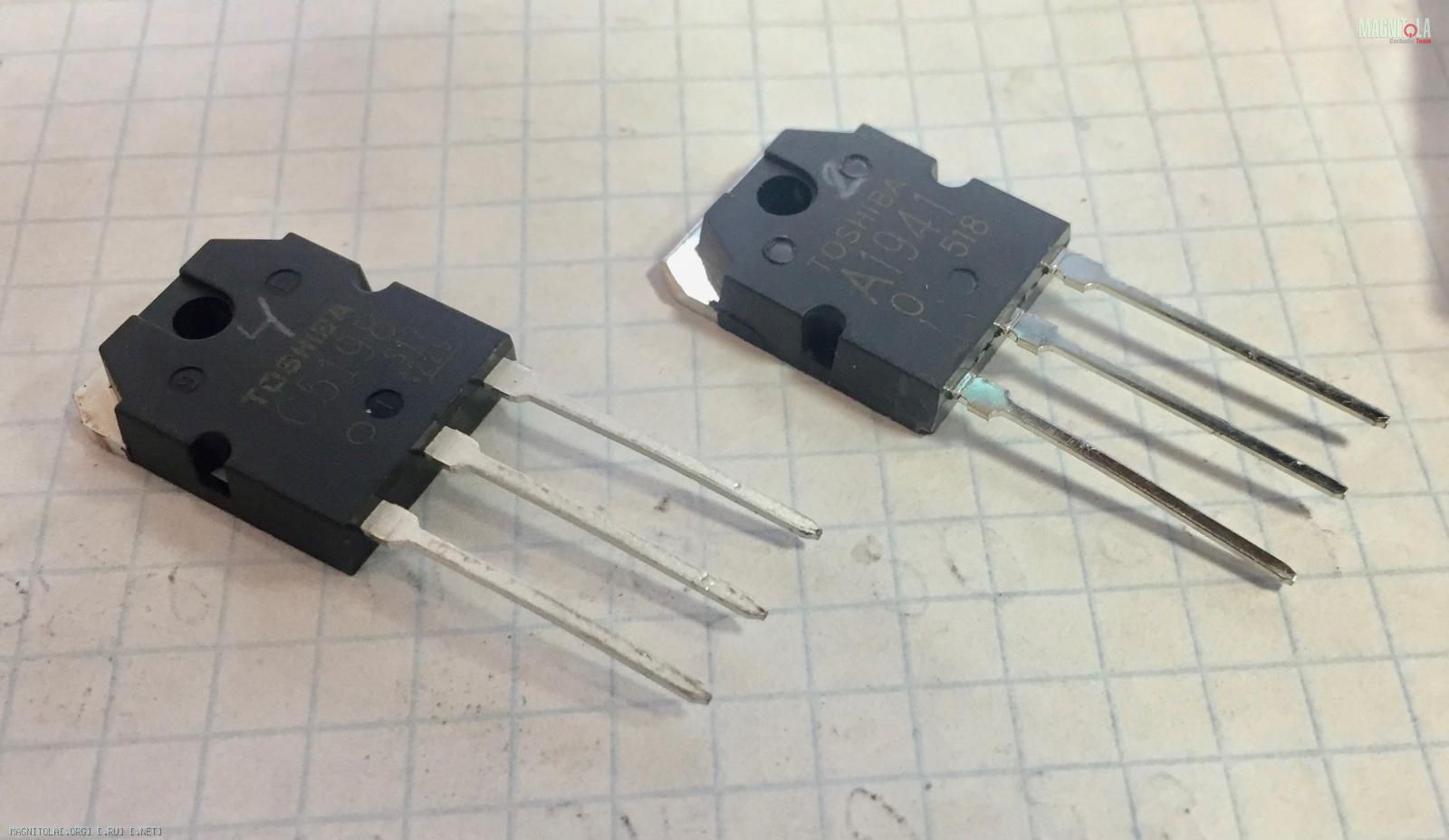

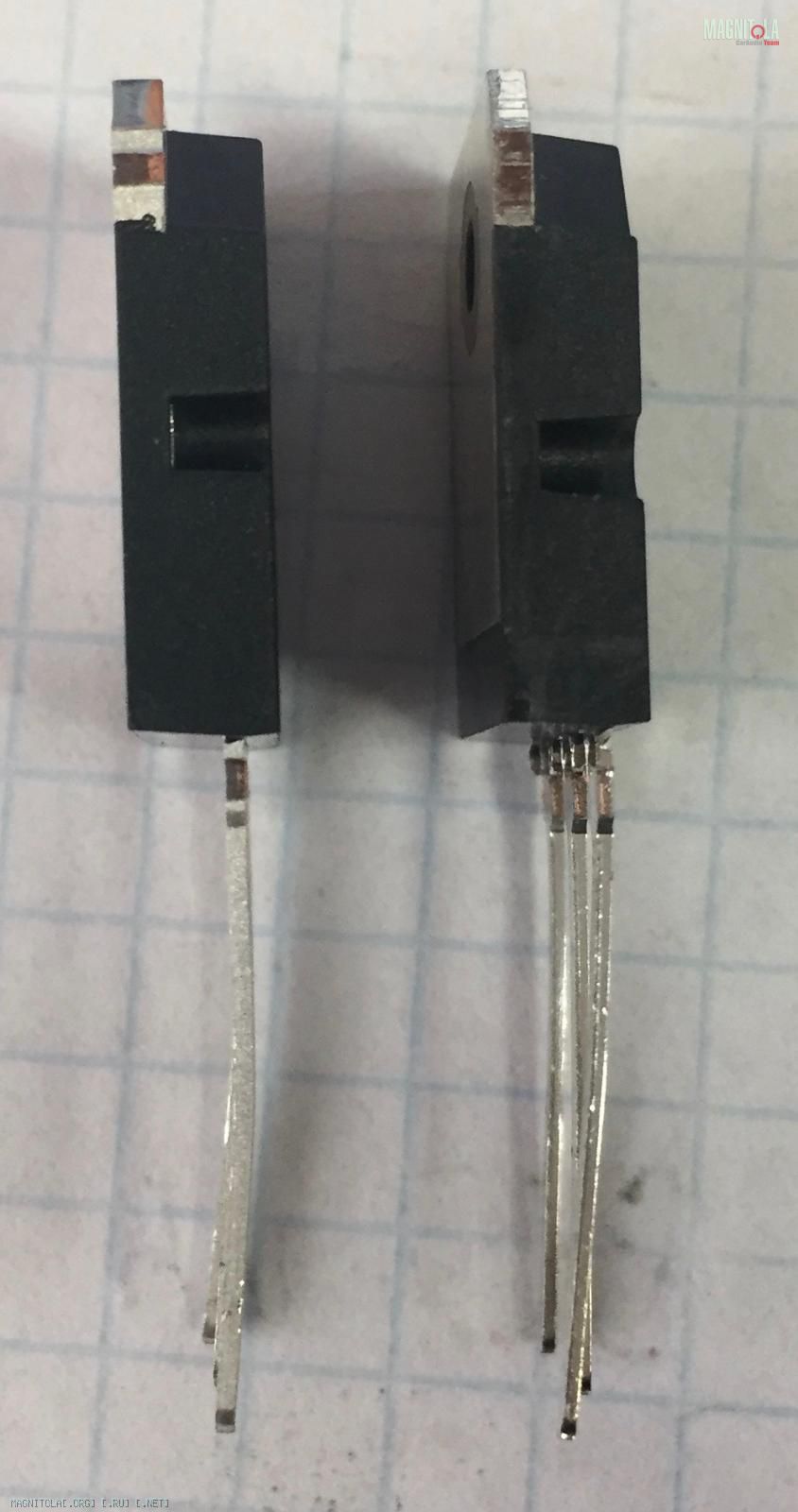

Прикупил все деталюхи и меня тут начали терзать "... смутные сомнения..." , а именно по поводу оконечников. Так получилось, что покупал все в 2-х местах, ну и соответственно если магазина было выбрано два, то и выбирал, что у кого подешевле. Ниже фото оконечников, слева 2SC5198 (куплены в чипе), справа 2SA1941(куплены в другом магазине, где брались "Ничиконы" и операционники".
Вложение 1073118Вложение 1073120Вложение 1073122
Вложение 1073124Вложение 1073126Вложение 1073128
Вложение 1073130
Мне кажется, что 2SA1941 ( который справа) - подделка. У него тоньше основа, тоньше ноги, и вообще очучения странные :) Те транзюки, что выпаял из уся больше похожи на 2SC5198.
Если кто сталкивался с подобными случаями, подтвердите или опровергните мои сомнения.
