Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
Michael 22 1. Сам не видел, но, поскольку Триома дает в инструкции раскладку на Ауди, то делаю вывод, что работает.
2. С этим постараюсь разобраться. Если действительно парктроники Ауди существуют вне аудиотракта, то это, может, и к лучшему.
На большинстве машин ВАГа с 15 года мост-150, который триома не поддерживает. Какой мост именно в этой машине узнать бы.
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
Olegmaster На большинстве машин ВАГа с 15 года мост-150, который триома не поддерживает. Какой мост именно в этой машине узнать бы.
На той, которую я покупаю, шина старая - МОСТ25.
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
Michael 22 На той, которую я покупаю, шина старая - МОСТ25.
Если так, то есть шанс, что заработает
Отправлено с моего iPhone используя Tapatalk
Вложений: 1
Re: Аудиофильский проц для продвинутых

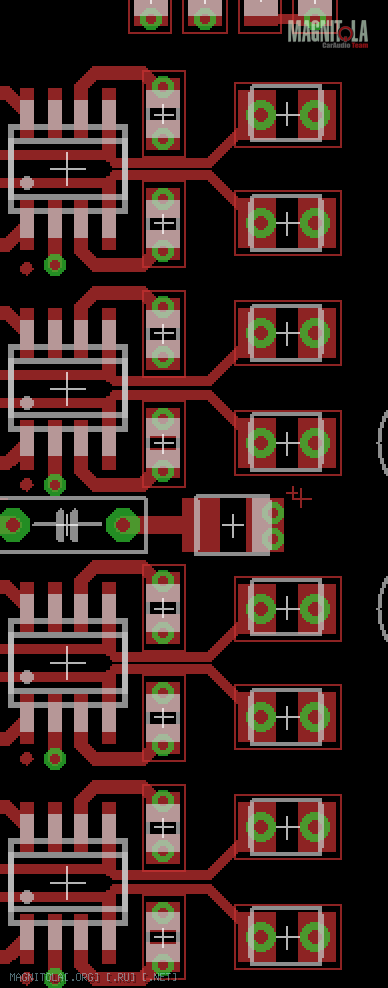

Саша, на всех каналах (кроме 9-10) сделал точки подключения внешнего РГ
Вложение 1029814
Еще есть у кого-нибудь замечания/предложения? По идее пора уже запускать плату в производство :D
Вложений: 1
Re: Аудиофильский проц для продвинутых

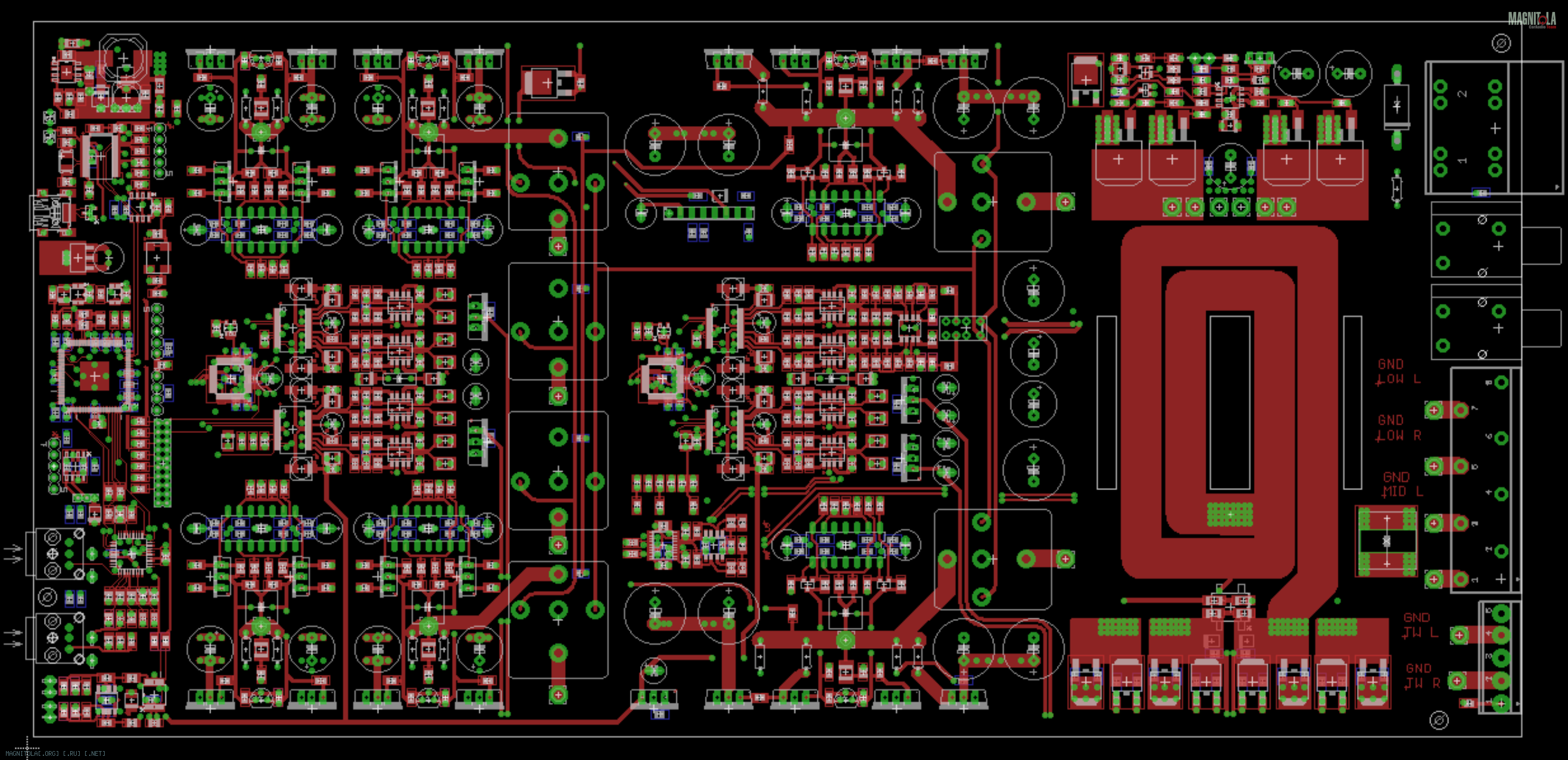

Вложение 1030258
Все, спасибо тем, кто написал свои замечания. Теперь проверяем и отдаем в производство первый сигнальный образец.
И так вот что на данной плате есть:
1. Полная версия CarDSP 4х10 со всеми замечаниями выявленными в процессе эксплуатации. Версия полностью аналогична текущей версии CarDSP Full. При этом на плате есть возможность поставить не только PCM1795, но и PCM4104 (аналогично версии lite). 3 цифровхода + 1 аналоговый, 10 аналоговых выходов
2. 6 канальный усилитель мощности, с раздельными обмотками ПН для питания ВЧ+СЧ каскадов усиления и мидбасового диапазона.
3. Полная минимизация тракта с максимальным исключением операционных усилителей.
4. Для уменьшения шумов, внутренняя архитектура аналогового тракта полностью балансная.
5. Планарный трансформатор для получения максимальной мощности ПН и точности необходимых напряжений питаний.
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
andr_l Вложение 1030258
Все, спасибо тем, кто написал свои замечания. Теперь проверяем и отдаем в производство первый сигнальный образец.
И так вот что на данной плате есть:
1. Полная версия CarDSP 4х10 со всеми замечаниями выявленными в процессе эксплуатации. Версия полностью аналогична текущей версии CarDSP Full. При этом на плате есть возможность поставить не только PCM1794, но и PCM4104 (аналогично версии lite). 3 цифровхода + 1 аналоговый, 10 аналоговых выходов
2. 6 канальный усилитель мощности, с раздельными обмотками ПН для питания ВЧ+СЧ каскадов усиления и мидбасового диапазона.
3. Полная минимизация тракта с максимальным исключением операционных усилителей.
4. Для уменьшения шумов, внутренняя архитектура аналогового тракта полностью балансная.
5. Планарный трансформатор для получения максимальной мощности ПН и точности необходимых напряжений питаний.
так карсиво все расписал, а может ну нафиг это пионер и бракс и поставить себе это чудо:heat:
тяжелые миды потянет?
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
andr_l 4. Для уменьшения шумов, внутренняя архитектура аналогового тракта полностью балансная
Теперь понятно, к чему такой замут с дифф каскадами:good2:
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
Insomniac тяжелые миды потянет?
а тебе кто-то мешает это проверить? :D
---------- Сообщение добавлено 07.07.2016 в 17:54 ----------
Цитата:
Сообщение от
ostashv-evgeniyy Теперь понятно, к чему такой замут с дифф каскадами
Это случайно получилось :D
Кстати мы изначально и цапы для проца выбирали как раз исходя из данного посыла...
Вложений: 1
Re: Аудиофильский проц для продвинутых
примерка магнитопровода на чертеж платы в натуральную величину
Вложение 1030314
Re: Аудиофильский проц для продвинутых
Цитата:
Сообщение от
A!exT
Красавцы! На следующую машину возьму)))
