У ребят из соседний темы была. Rover продавал на блюзе, сказал что ушла в этот проект.Сообщение от Martyanov
Форум автозвука и установки музыки в автомобиль
Репутация: 39488 У ребят из соседний темы была. Rover продавал на блюзе, сказал что ушла в этот проект.
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 447322

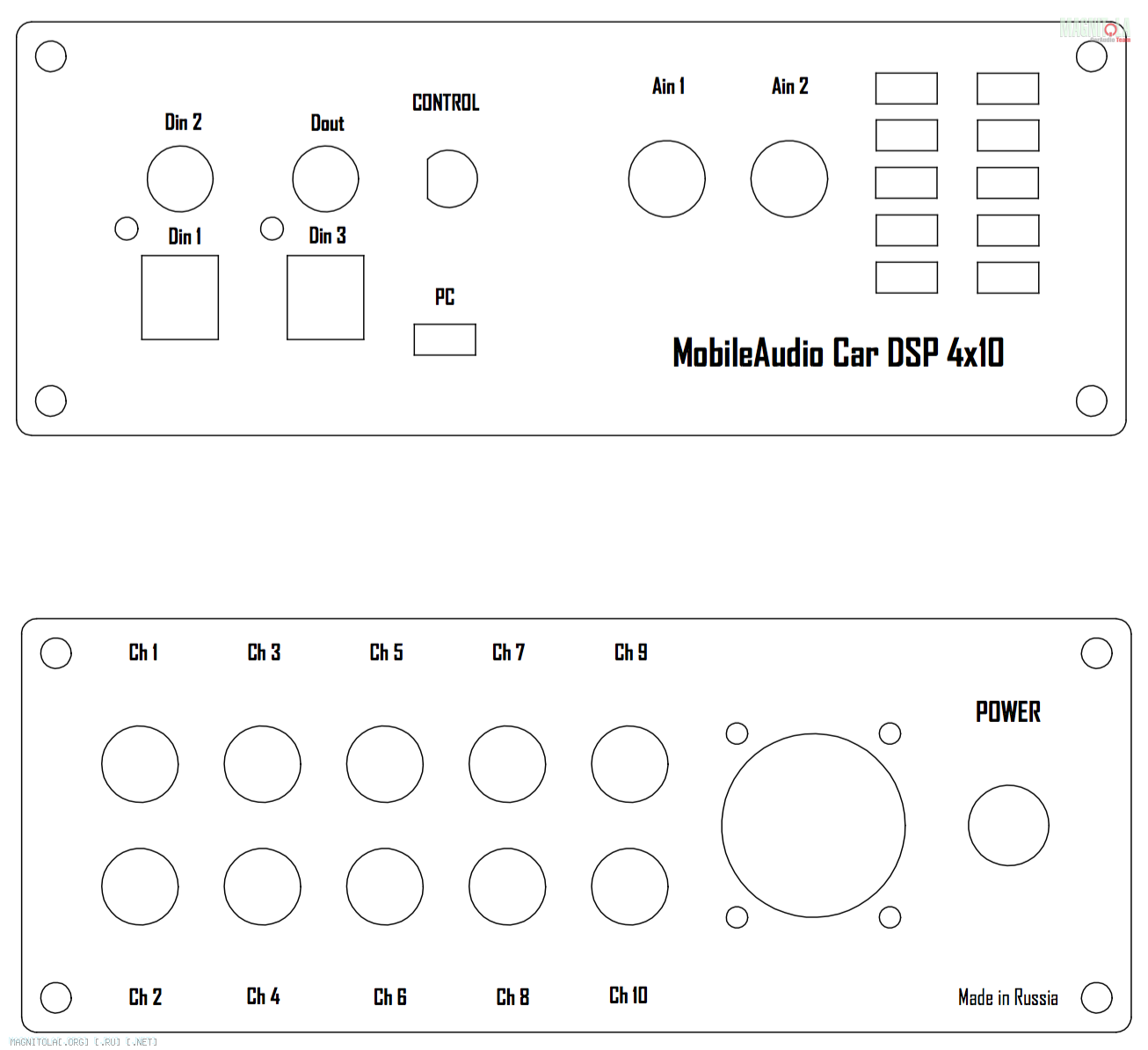

Чем хороши живые встречи - так это взгляд со стороны. После обсуждения, решил вот такой вариант отдать в производство:
это вариант пойдет после обкатки скорее всего в серию.
Для себя из-за особенностей инсталла буду делать немного другую конфигурацию панелей

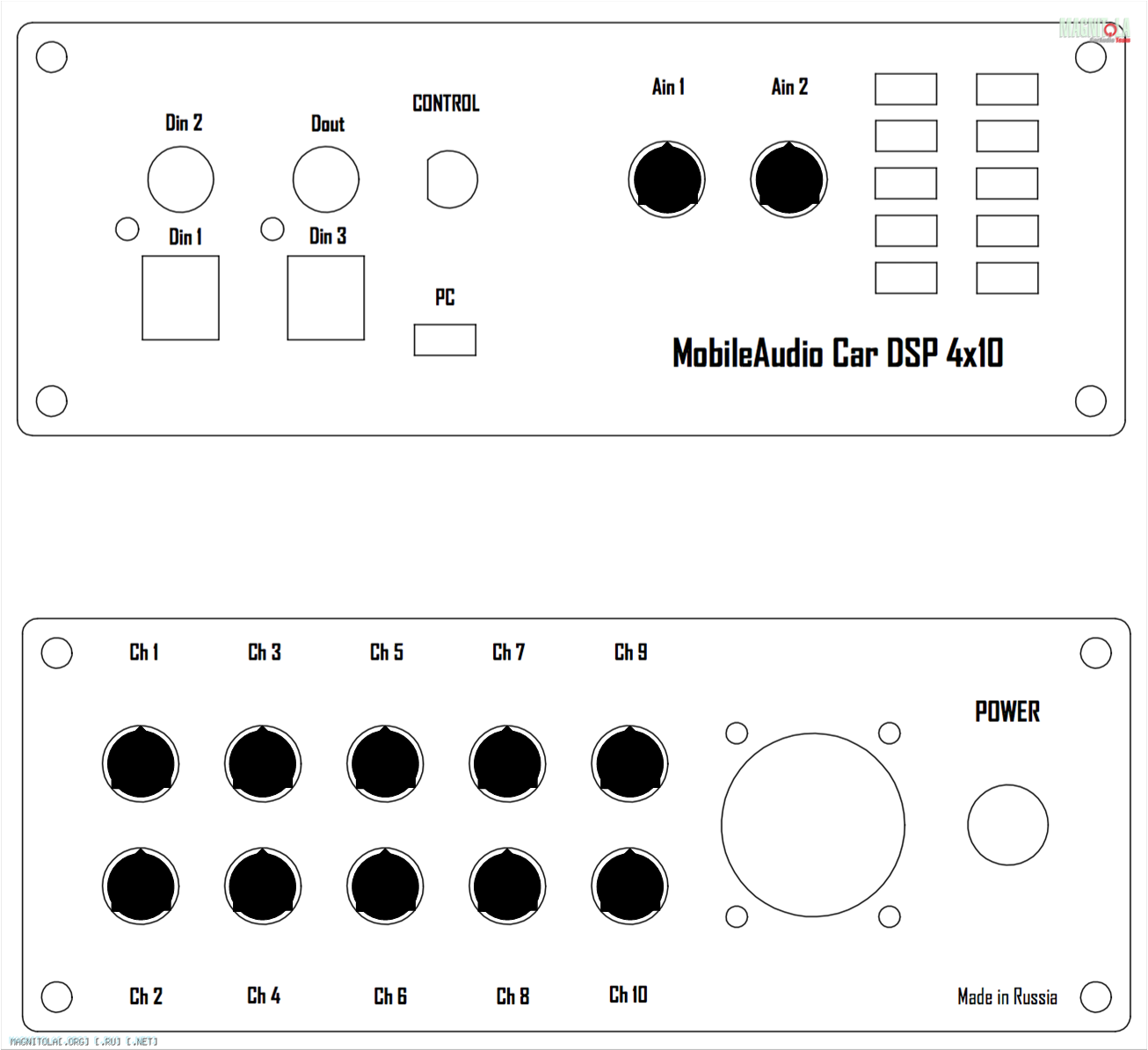

Репутация: 39488 Я подумал, если есть возможность и не сильно трудоемко, может стоит сделать отверстия с заглушками, с возможностью их удаления, по аналогии как это реализовано в корпусах ПК(заглушки для PCI карт). Наверняка, не всем нужны все 10 каналов, да и аналоговый вход не каждый попросит. А с заглушкой, мусор в проц меньше будет попадать, да и выглядит наряднееПрочие разъемы не трогать, так как они по-любому нужны(ну разве что ремоут спорный)
Вот так например:
Репутация: 447322 идея хорошая, надо попробовать
как вариант (он дешевле в производстве) делать отверстия (вместо заглушек) диаметром 1-2мм. все-таки рассверлить намного проще, чем выламывать а потом напильником ровнять. К тому же края там все равно закрываются размерами - все будет аккуратно и красиво.
Что скажешь?
Репутация: 39488 Самый простой и дешевый вариант, и скорее всего самый лучший. Даже у меня руко####не было проблем с расверловкой отверстий на плате проца, хотя там диаметр намного меньше чем 1 мм, а тут и подавно не будет. Все гениально - просто!
Я думаю надо посоветоваться с исполнителем, какая разница в цене и насколько аккуратно можно сделать "выламывающиеся" отверстия.
А какая концепция? Кто будет собирать плату в корпус, Алексей или конечный пользователь? Если конечный пользователь, то надо отметить, что сам процесс сборки достаточно приятное занятие и сделать пару движений напильником может быть даже в кайф. Если Алексей, то твой вариант несомненно проще.
Репутация: 1038407
здесь по вкусу: есть плата, есть корпус, есть корпус с платой в сборе - любой вариант на выбор
Репутация: 447322 Алексею конечно проще конструктор делать.
С другой стороны косяков будет меньше и гарантию проще осуществлять когда девайс готовый.
---------- Сообщение добавлено 22.05.2015 в 20:42 ----------
Сегодня проверили VOL-FP от miniDSP. Все работает. Шаг регулировки громкости 0,5dB.
Репутация: 39488 Это в режиме IR mode? Работает индикация выбора источника и пресета?
Репутация: 447322 Да, шина двунаправленная:
если в компе переключаешь пресеты - то загораются разные светодиоды ответственные за пресет
если в компе переключаешь входы - то загораются разные светодиоды ответственные за вход
при этом на закладке оутпут может быть выбран любой мастер вольюм
при этом переключения входов и пресетов работает с пульта даже если выбран АДС вход.
Поэтому даже если по шине не ходит инфы о текущем уровне громкости можно делать рукс, который будет "помнить" уровень громкости - просто тупо выставлением нужного уровня напряжения на АДС входе. В таком варианте связь с руксом трехпроводная - земля, шину + потенциал для входа АДС
шина связи - два провода - земля + сигнальный.

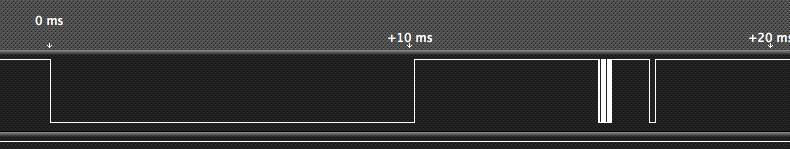

Репутация: 447322 протокол очень похож на Asynchronous serial
Правда линия подтянута на стороне процессора на 3.3В.
начало посылки - на 10 мс передается 0, потом через 5мс посылка.
Прошу помощи, кто знает что это за протокол?
на обоих платах стоит PIC18F26J50, на основной плате это 3я нога, на дополнительной плате 18 нога.... соединены (кроме резюка на +3.3) между собой еще и резюком 33 ома...
