Вложений: 2
Re: моноблок ДЛС МА12 матадор
ну а теперь оставим мелочи :) ведь самое главное в твике - "насувать банок", вон оне, родимые, это элны ре2, горячо любимые одиссонами, итонами, стэгами :laugh3: , значит и матадору сгодятся:
Вложение 806384 возможный скептицизм по поводу рабочего напряжения - поуху, ниппоны, которые стоят в выпрямителе имеют утечку при 63В - 0,1мА, при 75 - 0,2мА, элны ещё меньше, все эти конденсаторы испытаны напряжением 85В, в рабочем режиме все имеют температуру окружающей среды
кому интересно, схема, на ней указал транзисторы, подвергшиеся замене:
Вложение 806388 все режимы при повышенном напряжении питания в норме(любопытные могут скачать в сети карту напряжений ланзара), транзисторы ВК перевёл на грань открытия, штатно у всех матадоров вместо потенцияметра впаяна перемычка, транзисторы ВК закрыты наглухо, никакой дурак на конвеере не будет тратить время на индивидуальную настройку недорогого изделия :)
фильтры у матадорки и так не плохи, поэтому никаким изменениям не подвергались
Вложений: 2
Re: моноблок ДЛС МА12 матадор
сейчас заглянем в "святая святых" :laugh3::laugh3: , покажу исподнее :) от помидоров уворачиваться не буду ;)

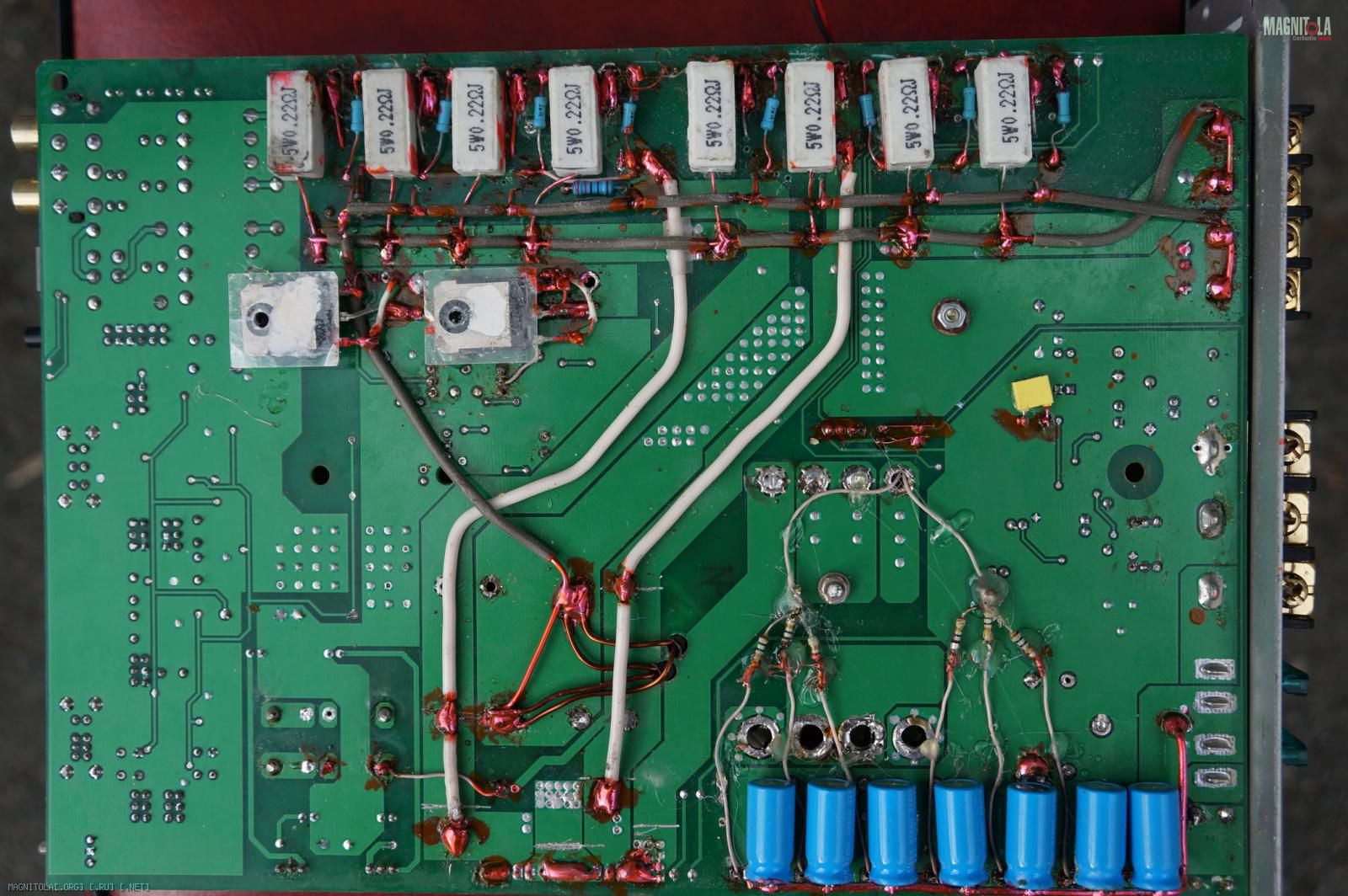

Вложение 806422 здесь всё, что мешало сверху, или физически не могло разместиться, корпус(белый!) усила скроен так, что есть где порезвиться :)
голубенькие "баночки" - суперловесэрэ ничиконы 125градусные 1500,0 на ногах мосфитов, чтобы до кучи :laugh3:
ну и общий вид
Вложение 806434 усилитель умеет работать и на 2Ом без проблем ;) , в данный момент матадорка стоит в системе и радует хозяина, шмурыгает 8и-омный саб , гейн на 70%, до этого он трудился на этот же саб в 2ух-омном включении, гейн был 100% :), на улице у нас сейчас за 30, пропеллер не включается, хотя в гаражных условиях я его до этого доводил
чего поленился сделать - перенести датчик отключения по температуре, он расположен рядом с мосфитами, а надо было бы к транзисторам ВК, как датчик управления вентилятором, разница в нагреве сторон корпуса весьма солидная
Re: моноблок ДЛС МА12 матадор
Паша, хошь подкину на опыты свой моноблок который в подписи? На него и схема имеется. Все равно никто покупать не хочет :)
Саб у меня тоже 8-ми омный.
п.с. Кстати, себе Денон А1 воткнул, на выходных, надеюсь кроссы соберу :dance3:
Re: моноблок ДЛС МА12 матадор
Цитата:
Сообщение от
smal
Паша, хошь подкину на опыты свой моноблок который в подписи?
Не, Сань, не надо, своих ещё несколько железяк валяется, да и завязывать пора:stop: , "мартышка к старости слаба глазами стала" :laugh3:, ещё год назад соики без очков паял, а теперь уже для дипов надо:D
Re: моноблок ДЛС МА12 матадор
Цитата:
Сообщение от
Абент про ПН дальше:
мосфиты ирфзет44 заменены на ирф1404, соответственно изменена схема управления ими, удалены снабберы и зеннеры, ремоут переделан, а так же удалён делитель, подающий опорное напряжение на дед-тайм 494ой, кому интересно, на картинке нарисовал:
Здравствуйте. Прошу помощи. Провожу эксперименты с ПН. Состав: колечко 40*24*16, по одному irfz44 в каждую обмотку, управление tl494 + драйверы на двух транзисторах pnp,npn с общим эмитером, для каждого мосфета. Первичка 5+5, вторичка 8+8 (однополярное со средней точкой, для эксеримента на галагенку 55Вт 12в). На 494-й д.тайм на массе, усилители ошибки отключены, шим работает в полный рост, частота 35кГц, в общем схема чем то похожа на вашу. Теперь проблема: Напряжение х.х 22v, при подключении галагенки просажуется до 7v, мосфеты с радиатором греются как сумасшедшие. Питание АКБ + БП 20А. На первичке в режиме х.х что то похожее на "П" импульсы, а в момент нагрузки, что то непонятное типа кардиограммы из буквы "z", на 9,10 ноге 494 "П" импульсы. Жалко нет двух канального осцилографа не могу померять одновременно два импульса. Есть подозрение на "сквознячок". По схеме вроди бы всё правильно, но не работает как положено. Ничего не могу. Понимаю что где то ошибся, но не могу сообразить где. Мосфеты жалко, им походу, не легко приходится)))
Re: моноблок ДЛС МА12 матадор
Цитата:
Сообщение от
Shilkin Прошу помощи.
прошу прощения, давно сюда не заглядывал
сколько кольцо потребляет на хх? кто мотал кольцо?
Re: моноблок ДЛС МА12 матадор
Цитата:
Сообщение от
Shilkin колечко 40*24*16
Про материал не слова, из гвоздя или нарезка из трубы?.
Re: моноблок ДЛС МА12 матадор
Цитата:
Сообщение от
Абент прошу прощения, давно сюда не заглядывал
сколько кольцо потребляет на хх? кто мотал кольцо?
Я мотал. первичка 5+5 ток х.х. 0.3А, включено по пуш-пулу как положено. Обнаружил странный эффект, домотал витков на вторичку 16+16 всё работает ровненько, наматываю 8+8, на осцилограме жудь одна и трансформатор свистеть начинает, пробовал увеличить д.тайм, ничего не дало, только импульсы на краказябину становятся похожие))) также ставил снаберы в первичку, сложилось такое мнение, что они дают эффект только в режиме х.х. Х.З. можт я не прав, буду экспереметрировать дальше. А и ещё сложилось мнение что чем ниже частота, тем импульсы больше похожи на "п" и меньше просадка напряжения под нагрузкой, относительно напряжения х.х
---------- Сообщение добавлено 20.06.2016 в 01:22 ----------
Цитата:
Сообщение от
WENQ Про материал не слова, из гвоздя или нарезка из трубы?.
Прошу прощения ферритовое кольцо с мю=2500
Re: моноблок ДЛС МА12 матадор
Здравствуйте . Посоветуйте какие доработки можно произвести с усилителем длс ма23, схема похожа на усь из поста. Использоватся будет на фронт, соответственно максимальное качесто звучания из того что есть хочу выжать
Re: моноблок ДЛС МА12 матадор
Цитата:
Сообщение от
Абент чтобы не ползать по плате, запросил схему у официалов, люди добрые откликнулись мгновенно(спасибо им), все бы так осуществляли поддержку радиогубителей
Месяца три-четыре назад обратился к официалам DLS в Швецию на офсайт по поводу схемы усилителя DLS CA-P44. Вот какой ответ я получил: К сожалению, электрические схемы являются секретной информацией, так как они могут быть использованы для копирования наших продуктов.
Поэтому я не могу поделиться ими с вами.
Хорошего вам дня.
С уважением/С наилучшими пожеланиями
Джонатан Л.
ДЛС
