моноблок ДЛС МА12 матадор
лето, жарко, многие на отдыхе(соревнованиях :) ), раздел слегка завял, вот, для лёгкого оживления темка про матадор, смотреть разумеется кому делать нех ;)
усилитель невысокой ценовой категории, в своё время расхваленный карамурзой, практически не встречающийся во вторичных продажах(значит устраивает владельцев :) ) и как все приличные изделия благополучно снят с производства :yes:
заглянём в потрошки(этот усилитель в "новом", белом, а не чёрном корпусе, т.е., уже "модернизированный" дэлээсом, правда платы одинаковые :) ) :

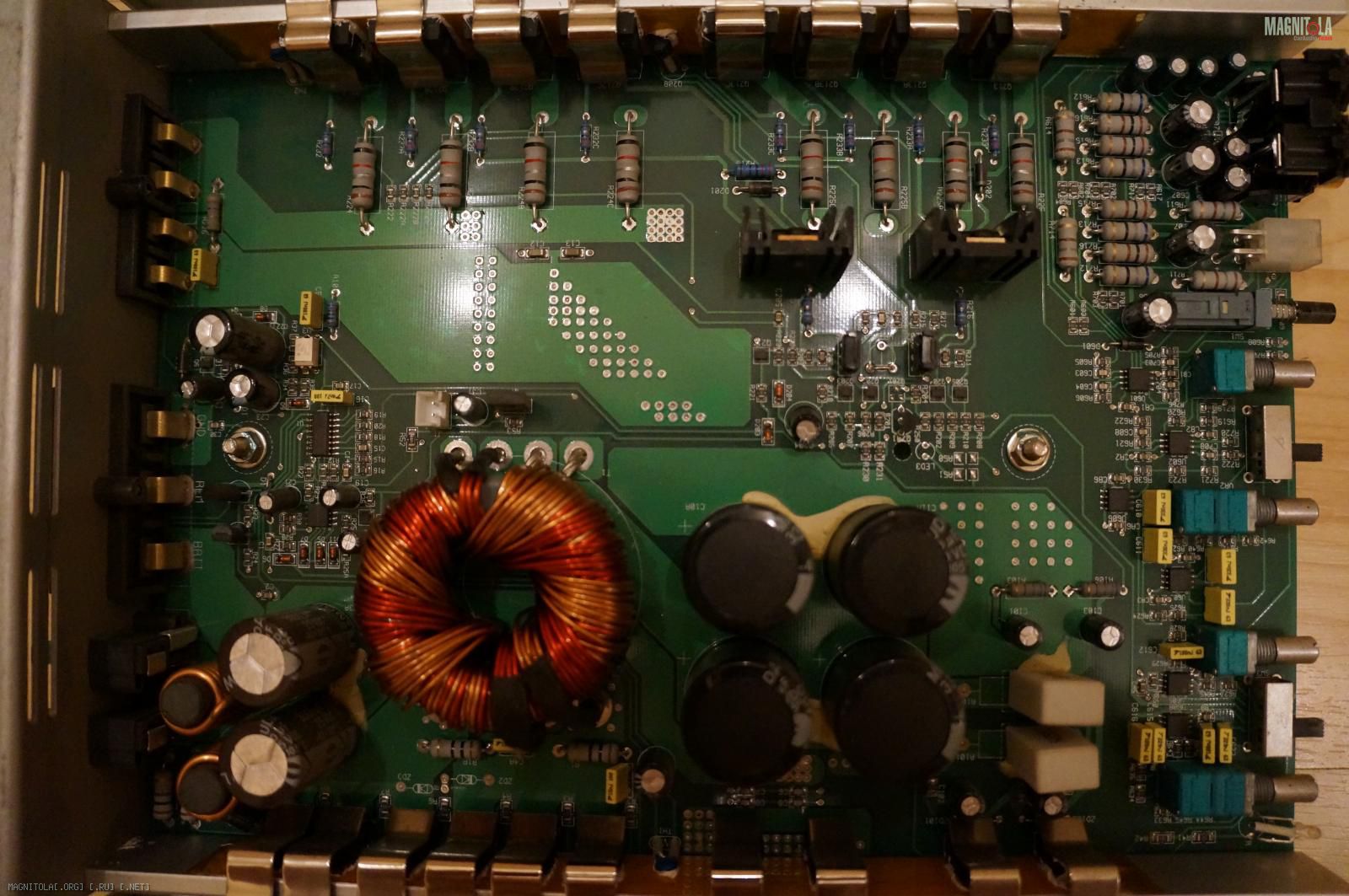

Вложение 805138Вложение 805140Вложение 805142
внутри всё прилично и достойно, культура производства на приличном уровне, подобной не часто могут похвастаться куда более дорогие собратья, солидный трансформатор, на электролитах(мицуда, если кому интересно, х.з., что за контора, похоже на спецзаказ, размещённый у какого-нибудь гранда), приличные детали, не высохшая, не смотря на возраст и длительный срок эксплуатации, паста, на фото не попало - на задней крышке усилителя принудительное охлаждение - "карлсон", с линейным управлением
Вложений: 1
Re: моноблок ДЛС МА12 матадор
измерил напряжение питания усилителя +/-48В, неплохо, для недорого усилителя, спокойно справляющегося с нагрузкой 2Ом, на всякий случай покрутил регулировку выходного напряжения у внешнего источника питания от 11 до 15В, опаньки!, 96В стоят, как вкопанные! производитель позаботился! глянул П-импульсы на первичке трансформатора - кракозябры, вместо П-импульсов :yes:, всё понятно, от примитивизма никуда, чтобы не ползать по плате, запросил схему у официалов, люди добрые откликнулись мгновенно(спасибо им), все бы так осуществляли поддержку радиогубителей :good3:

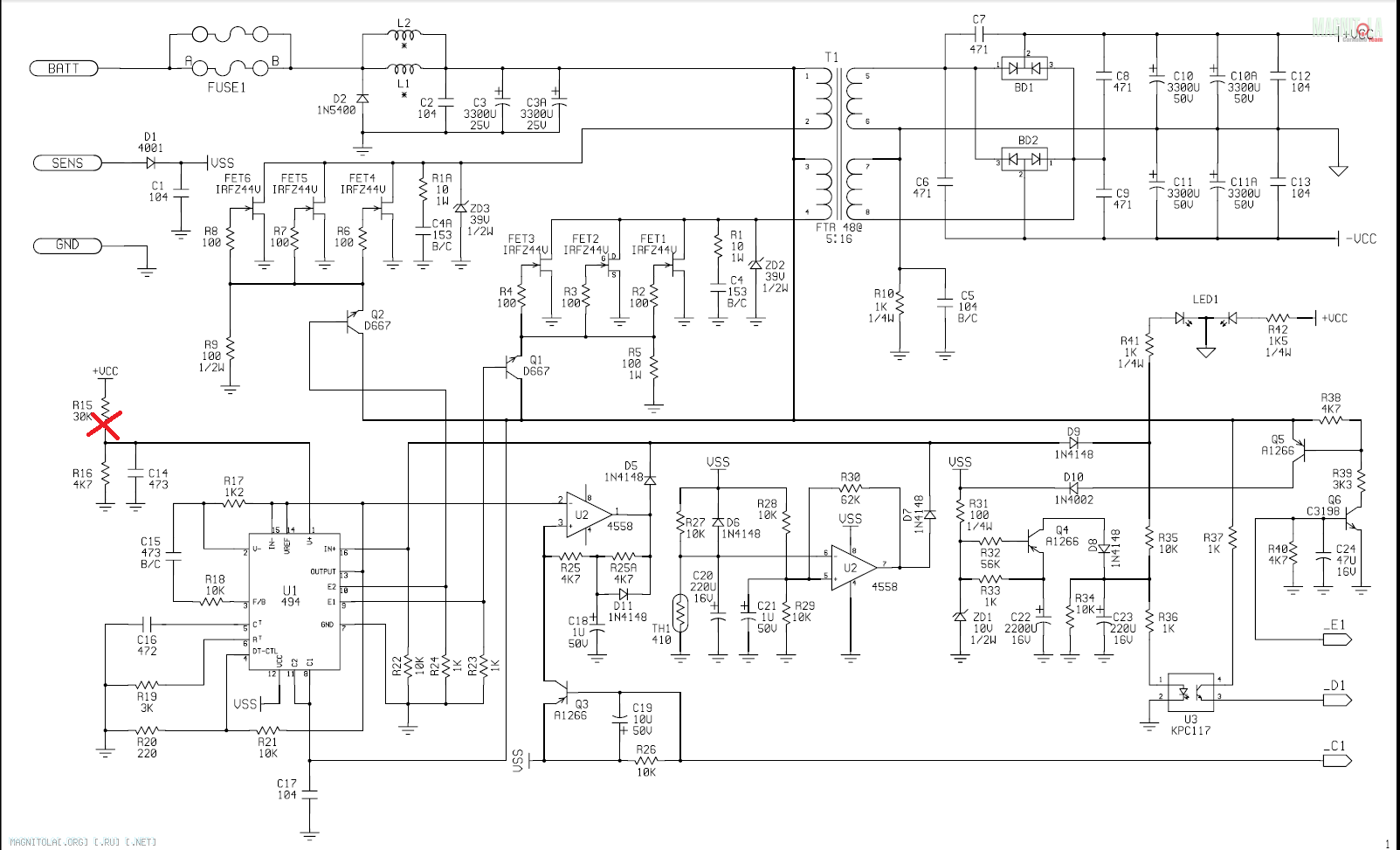

схемка ПН-а
Вложение 805144
сразу всё ясно, перерезаем дорогу(крестик на схеме), о, самое оно! +/-55В при 14В питания усилителя, твик? твик! электролиты правда на 50В, ну да ладно, настоящие твикуны не обращают внимания на подобные мелочи :laugh3:, зато кракозябры на первичке транса стали П-импульсями, не совсем дрянскими по виду, кстати, в трёхканальнике МА-31 этой цепочки стабилизации нету, при полностью одинаковой схеме ПН-а, ведь он трудится не только на саб, но и на фронт, а производитель не дурак, не стал бы он экономить один резистор ради такого "блага"
Re: моноблок ДЛС МА12 матадор
Re: моноблок ДЛС МА12 матадор
Цитата:
Сообщение от
Папа Карло Что это дало?
просто будет лучше звучать на 4Ом, а вот на 2 работать будет, но транзисторы ВК тип31,32 вплотную к ОБР лезуть :) я так не люблю
а ещё глянь темы, которые внизу автоматом прицепились, людЯм тупо не хватает мощщи, возможно после данной процедуры(5 минут делов) уже бы и хватило
а ещё дало мне фундамент для дальнейшего рукоприкладства :) сейчас окрохи похлебаю и продолжу :)
Re: моноблок ДЛС МА12 матадор
Цитата:
Сообщение от
Абент просто будет лучше звучать на 4Ом, а вот на 2 работать будет, но транзисторы ВК тип31,32 вплотную к ОБР лезуть :) я так не люблю
а ещё дало мне фундамент для дальнейшего рукоприкладства :) сейчас окрохи похлебаю и продолжу :)
По описанию у данного усилителя мощность на 4 ома 220 ватт. Зачем для этого 50 вольт в плечо? На мой взгляд и 35 вольт хватит за глаза.
Вложений: 3
Re: моноблок ДЛС МА12 матадор
чтобы был предметный разговор, схема УМ
Вложение 805210
перед нами всеми горячо любимый и самый массовый в автоделе усилок всех времён и народов - "ланзар" :yes:, не капризный и позволяющий много чего, ну и для начала было решено заменить транзисторы ВК на чего-нибудь более злое в корпусе то3пиэль, если их погрузить в плату по самы яйца, то встают в самый раз, ну разумеется придётся увеличить отверстия,
полистал ебей, гляжу 1943/5200 по божеской цене у одного продавца, рейтинг высокий, под 700 продаж сего продукта, заказал кучку...

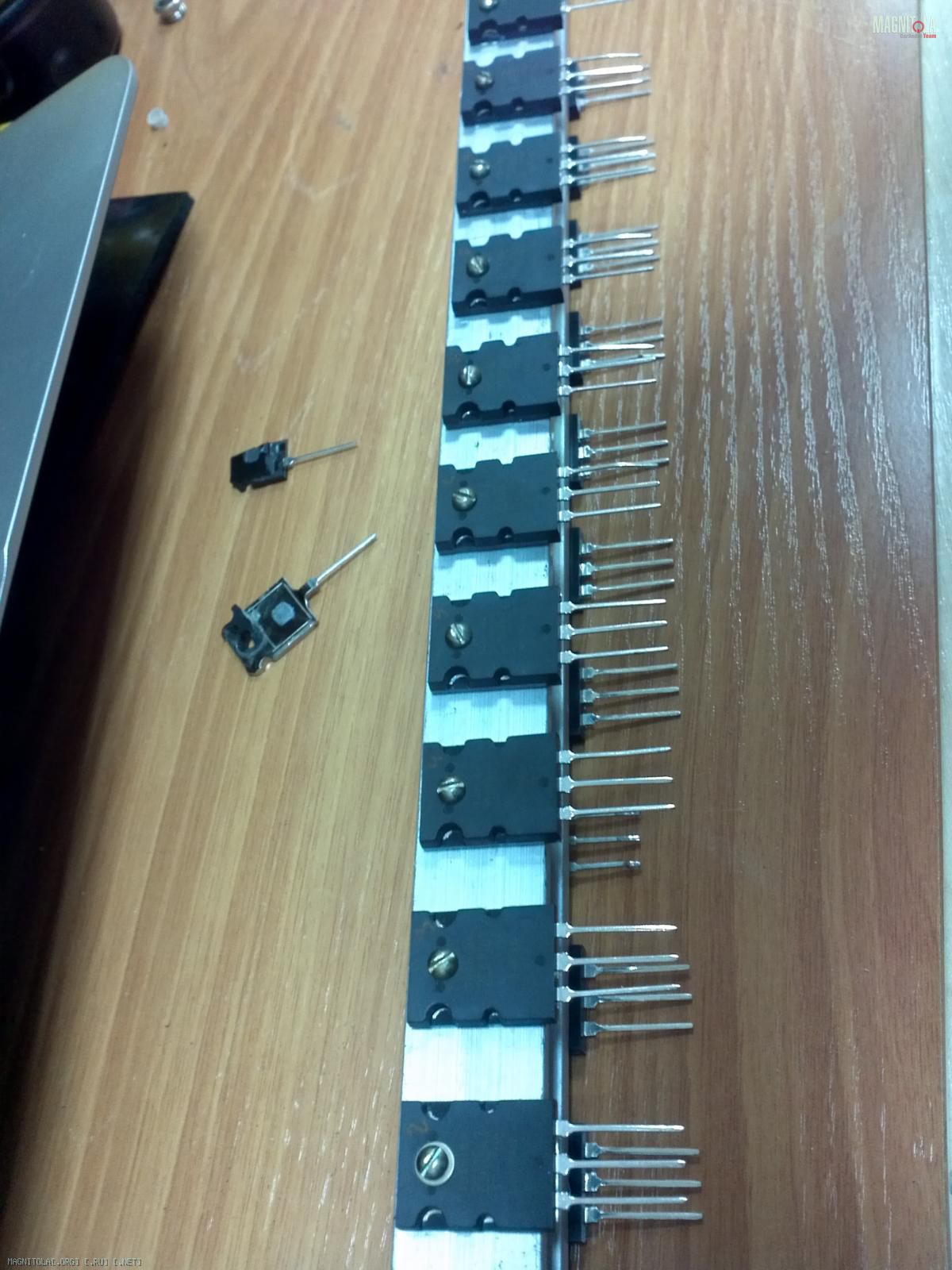

ну и на рейку их П-образную, бету глянуть, да на границу ОБР загнать
Вложение 805212

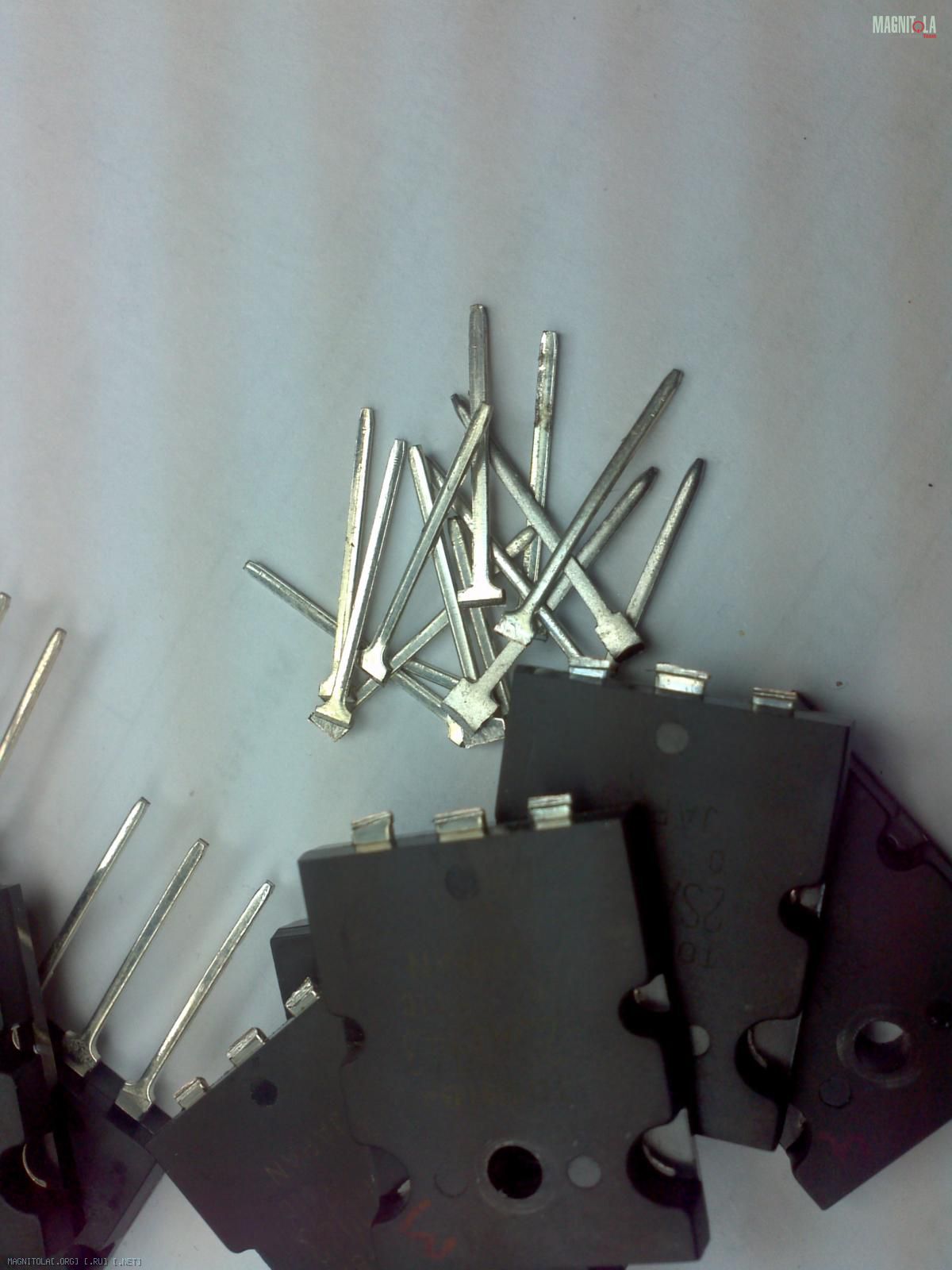

загнал................. хлоп, хлоп, хлоп, мгновенно, без сопротивления, вот результат Вложение 805214 до измерения начала пробоя даже дело не дошло :laugh1:, сразу отмечу , что даже младший брат 1941 с "сестрой" эти испытания(старшебратские токи!) выдержали легко и не принуждённо
пишу китайцу, ты, мол нехороший человек... и т.д., он просто без базара через день всю стоимость возвратил гыгыгы, ну и ладно, ну а как же 700 продаж?!!!!!!
вообщем воткнул моторолеровские от он-семи 1302/3281, припасённые для другого проектишки :) на саб само то ;)
Re: моноблок ДЛС МА12 матадор
Цитата:
Сообщение от
Папа Карло По описанию у данного усилителя мощность на 4 ома 220 ватт. Зачем для этого 50 вольт в плечо? На мой взгляд и 35 вольт хватит за глаза.
эт пожалуйста, кто как хочет, так и .... я на свой взгляд даже на мид себе никогда не применяю усил, если питание УТ ниже, чем +/-43...45В ;) у каждого своя религия
ну да ладно, пожалуй продолжим,данный усилитель весьма успешно трудился в связке с хертзом ашикс 10" старой линейки, умеющим прекрасно играть в 12л объёма, но достаточно тяжёлым на раскачку, саб был подключен на 2Ом, но нас не нае...обманешь ;) , лучший саб - восьмиомный саб !!!
Вложений: 3
Re: моноблок ДЛС МА12 матадор
теперь про питание:
для трансформатора было применено "злое" кольцо от эпкоса N87 50х30х20, в очередной раз буду повторяться, намотано : первичка-вторичка-первичка-вторичка-первичка, каждому мосфиту - свою обмотку! :yes: прОвода разумеется по максимуму

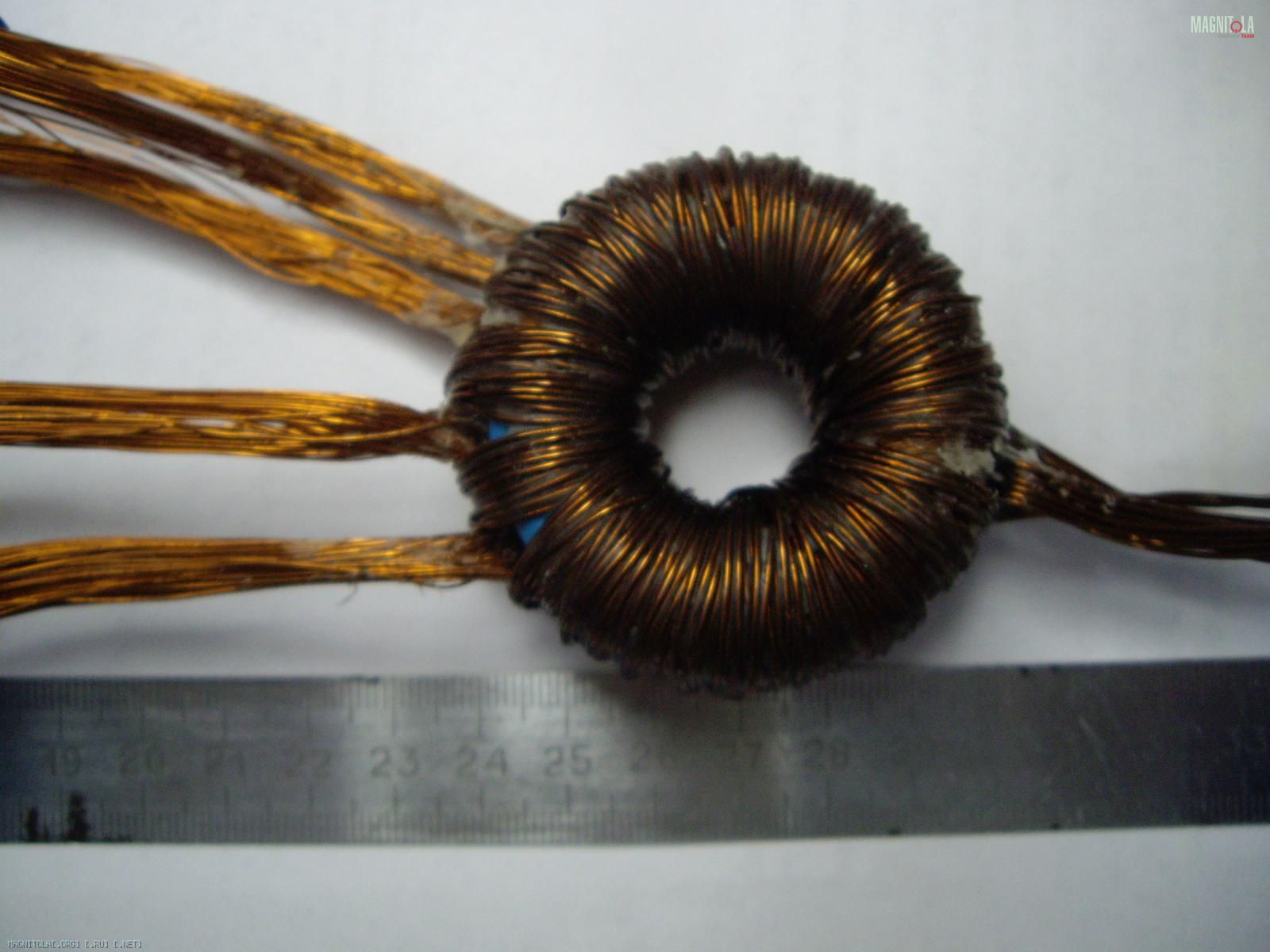

первичка №1: Вложение 805244 вторичка №1 Вложение 805246
ну и Цитата:
Сообщение от
FFZ классически Твик начинается от клеммика питания усилителя,
:)
поэтому выкидываем дроссели, штатные конденсаторы и запитываем транс от шины, припаянной прямо к клеммам предохранителей, вторичка(провода разных вторичек поделены между полуобмотками) транса практически к ногам диодов :
Re: моноблок ДЛС МА12 матадор
Цитата:
Сообщение от
Абент эт пожалуйста, кто как хочет, так и .... я на свой взгляд даже на мид себе никогда не применяю усил, если питание УТ ниже, чем +/-43...45В у каждого своя религия
Видимо вы любите высокоомные дины, эдак ом 16 и выше...
Цитата:
Сообщение от
Абент в связке с хертзом ашикс 10" старой линейки, умеющим прекрасно играть в 12л объёма,
Это дурдом чистой воды, или попытка перевернуть мир вверх дном))) Обычно песенка Димы Еблана "я знаю точно, что возможна невозможность" веселит в таких случаях...
Цитата:
Сообщение от
Абент но достаточно тяжёлым на раскачку
Да ну на...))) На нем Витя Шкендель умудрялся в ESPL шороху надавать , что морда опухала от стойки до стойки...;)
Цитата:
Сообщение от
Абент лучший саб - восьмиомный саб !!!
Я ж говорил про 16 ом)))))))))
P.S. Удалюсь... Не интересно тут у вас... Куда такой вольтаж на питание то??? Ну его!!!
Re: моноблок ДЛС МА12 матадор
Папа Карло,
покакал? ну и славненько :)
ты знаешь, когда я прочитал вот эту галиматью:
Цитата:
Сообщение от
Папа Карло По описанию у данного усилителя мощность на 4 ома 220 ватт. Зачем для этого 50 вольт в плечо? На мой взгляд и 35 вольт хватит за глаза.
я ожидал :) я конечно понимаю, что в военное время значение синуса может достигать двух, трёх и даже четырёх ;)
отвечать на последний пост совсем не хочется, а уж по пунктам и подавно, сам понимаешь, дискуссия с безапелляционным говоруном - дурное занятие...
