Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от A!exT

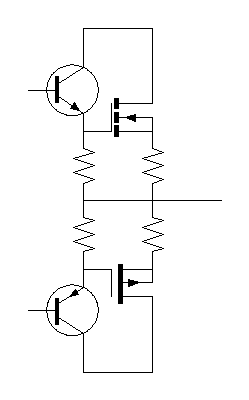

подобный выход гораздо стабильнее:
Да и в ДК сборку и ИТ и это совсем другая песня.
06.08.2015, 13:33
Абент
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от WENQ
Да и kenwood kac полно.
823ий на блюзе уже 2 мес. продают за смешные 4т.р., настоящий олд, прекрасная схема, отличная комплектуха, не берёт никто, балбесы
Д.Вова, возьми КАЦа для игрушек, это не какой-нибудь ланзар, , всё по взрослому, у меня на 200ый где-то схема есть, вроде у 823его такая же, отчекрыжишь предварняк и вперёд http://amp-performance.de/1367-Kenwood-KAC-823.html
06.08.2015, 14:40
A!exT
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от WENQ
Да и в ДК сборку и ИТ и это совсем другая песня.
делал 2 ДК на THAT340 - супер термостабильность, на MMPQ6700 чуть шумнее, но тож неплохо
ну и УН был на спаралеленных SSM2212/2220
06.08.2015, 15:24
DядяВова
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от Абент
823ий на блюзе уже 2 мес. продают за смешные 4т.р., настоящий олд, прекрасная схема, отличная комплектуха, не берёт никто, балбесы
Д.Вова, возьми КАЦа для игрушек, это не какой-нибудь ланзар, , всё по взрослому, у меня на 200ый где-то схема есть, вроде у 823его такая же, отчекрыжишь предварняк и вперёд http://amp-performance.de/1367-Kenwood-KAC-823.html
Мне 4х канальник нужен...
06.08.2015, 15:33
WENQ
Вложений: 1
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
---------- Сообщение добавлено 06.08.2015 в 16:32 ----------
Цитата:
Сообщение от DядяВова
Мне 4х канальник нужен...
Ну вот 2 страницы и что то можно нарисовать:yes3:
09.09.2015, 05:23
DядяВова
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Вчера провели некоторые измерения новой версии платы (предыдущая фонила).
Подключили ноутбук, запустили спектраплюс (а вот нет осциллографа под рукой и в шаговой доступности)
Сначала замкнул звуковушку саму на себя, THD получилось 0,02%.
Затем подали сигнал через усилок. (через делитель на входе звуковой карты).
Т.к. делитель был с низким коэффициентом, мерили на мощности в районе 1 вт. Сигнал через Y разветвитель подали на оба канала.
К параллельному подключили динамик.
THD зафиксировано на уровне 0,03%. За минусом искажений звуковухи - усь привносит 0,01%.
На выходе ИБП +-27,2v, при 13,5v с сетевого блока.
Обидно, что при изменении напряжения питания с 14 до 12v искажения увеличиваются в 5 раз...
Нужно перематывать вторичку до 30-33v.
А в идеале - делать отдельное стаб.питание для УН+ДК (как и рекомендует автор темы).
График АЧХ и Фазы - от 100Гц до 22кГц - ровная "неинтересная" :) линия. Ниже 100 - фаза слегка крутится, АЧХ - практически без завала.
15.09.2015, 05:33
WENQ
Вложений: 2
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Для моих целей (работа от 99го пионера) не нужен пред.усилитель, т.к. размах на линейках выше требуемого и значит он не нужен.
Короче путь сигнала и интереснее звук. имхо.
Скорее всего придется снижать коэфф. усиления и/или ставить регуляторы громкости, что менее предпочтительно, т.к. повлечет необходимость в доп.разделительном конденсаторе.
А вот что "лучше" ? :
- максимальный по уровню сигнал на выходе с ГУ (выше помехоустойчивость и т.д.) но с крутилкой громкости на входе.
- или отсутствие крутилки но более слабый по уровню сигнал
Пыс. по теме - сейчас идет процесс перемотки трансформатора под более высокое напряжение и большие токовые возможности.
(жаль что процесс затягивается по времени. Но с этим я ничего не могу сделать)
