Печатная плата предусилителя для самодельной сборки усилителя с нуля
Привет гуру паяльника!
Решил пойти на безумство и собрать свой усилитель на фронт. Нашёл уже пп нестабилизированного И
ПН от Старичка на вегалабе, пп усилителя Ланзар мини, пп защиты от постоянки на выходе усилка. Осталось найти пп предусилителя с развитыми фильтрами, хочу усем разделить мид и вч. Фронт кстати у меня Урал ак-74с, и то что МИД трудится в полную полосу мне совсем не нравится. Почему бы не развести самому пп предусилителя подумают многие. Да потому что знаний в этом поприще у меня мало,их пожалуй хватит только на сборку готовых решений. Опыт лута есть. Отговаривать меня бесполезно. Лучше помогите. [emoji4] наверняка многие читающие данный раздел имели опыт по самостоятельной сборке усилителей с нуля.
Про усилитель ланзар можно прочитать на интерлавке, ссылку приведу ниже. Остановился на нём, т.к. по отзывам многих считается хорошим усилителем класса AB и что самое главное не сложным в повторении.
Пп Источников питания для усилителей в сети очень много, выбрать сложно, поэтому решил остановиться на варианте с
Старичка, который является автором программы excellent it, знакомой всем любителям Твика из соседних тем
известного мастера своего дела ffz.
Все пп здесь покажу чуть позже, а сейчас обед[emoji6] !
---------- Сообщение добавлено 08.07.2015 в 12:50 ----------
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Отговаривать от такого творческого процесса - грех невообразимый :).
Токо неблагодарное это дело - за платой идёт корпус, терминалы, и.т.д. и т.п. .
В итоге мы имеем "твикнутый мистери задорого".
Ланзар в автоусях весьма распространённое решение.
Тот что по ссылке на "мини" не тянет.

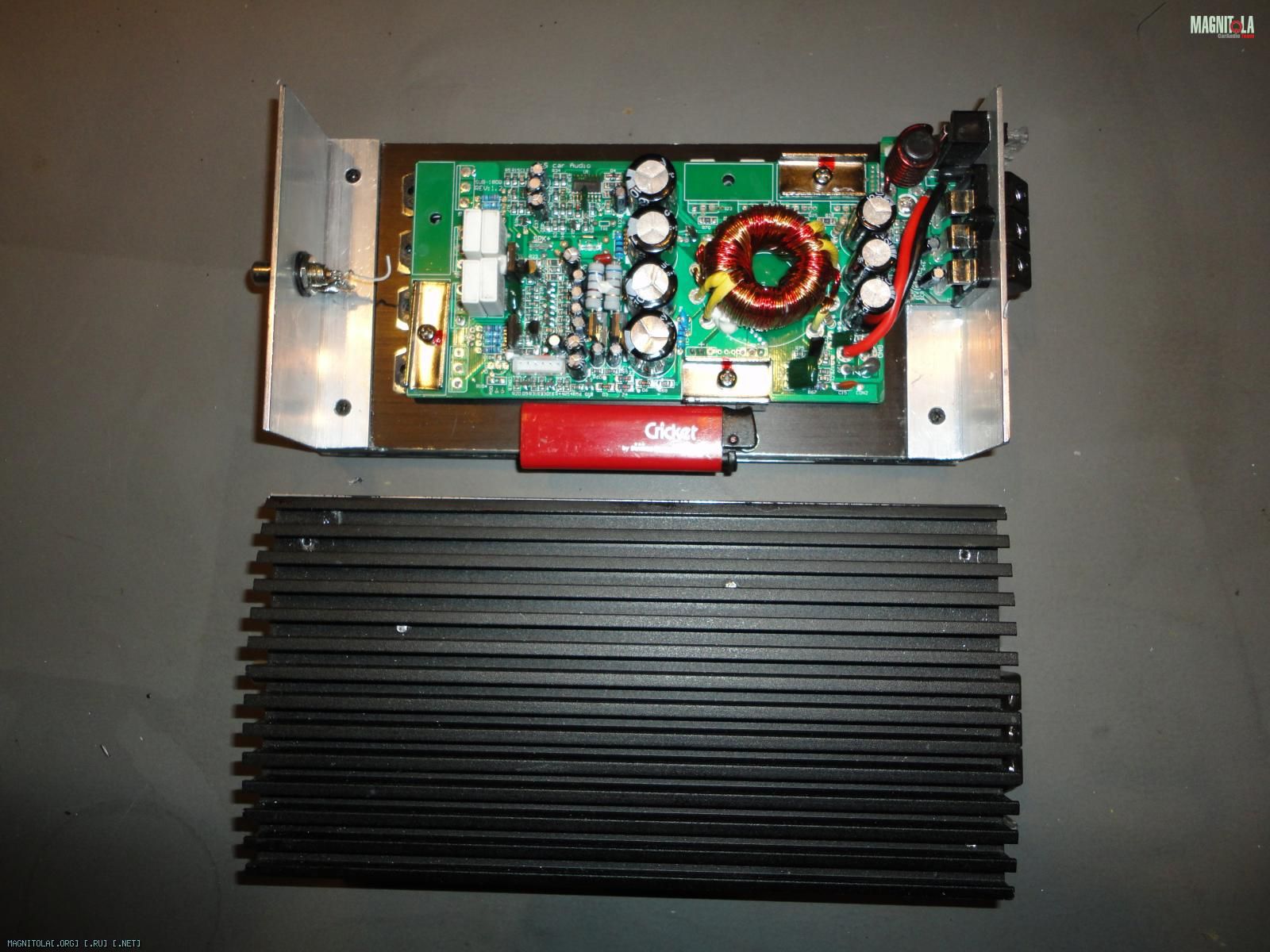

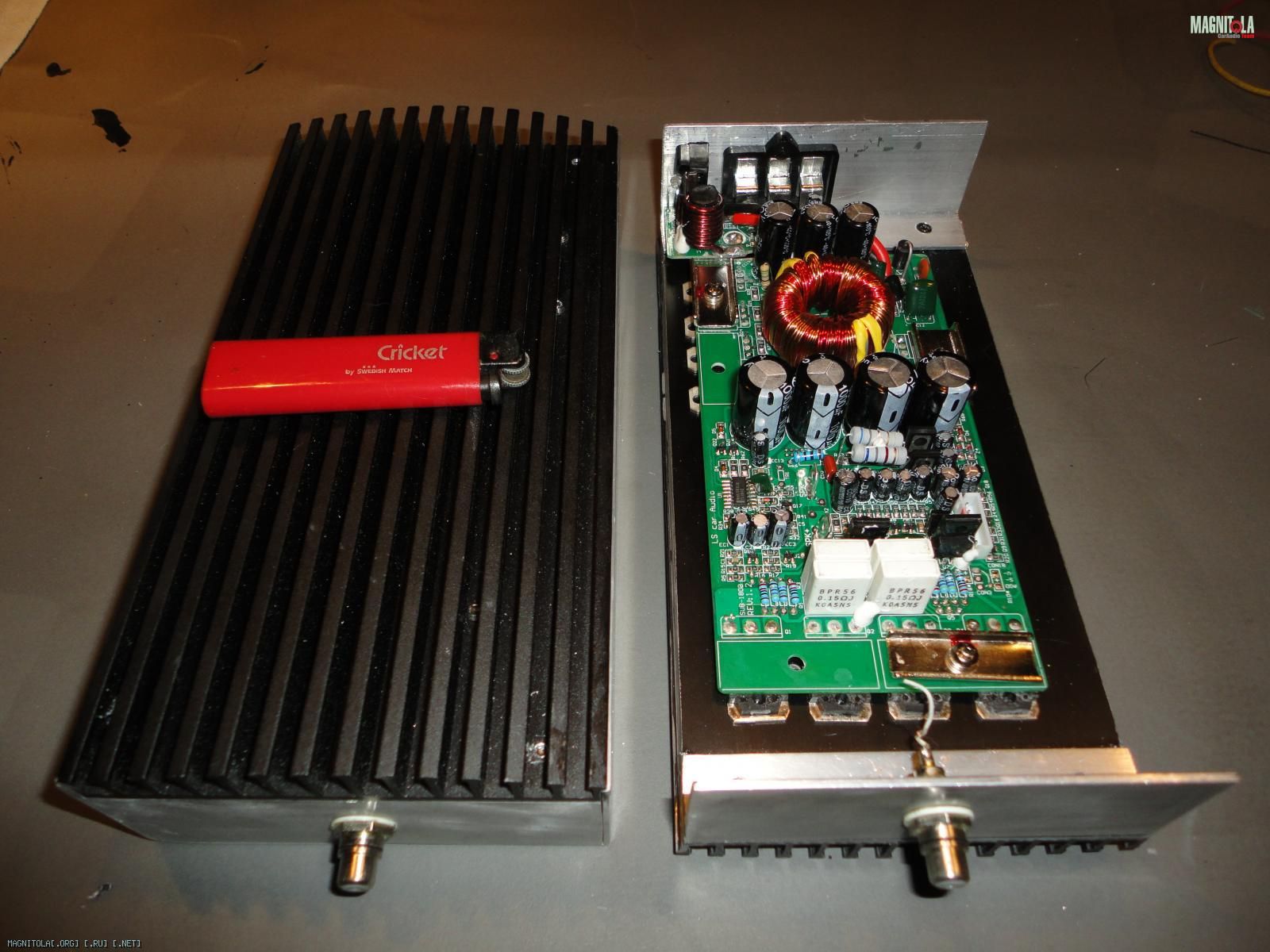

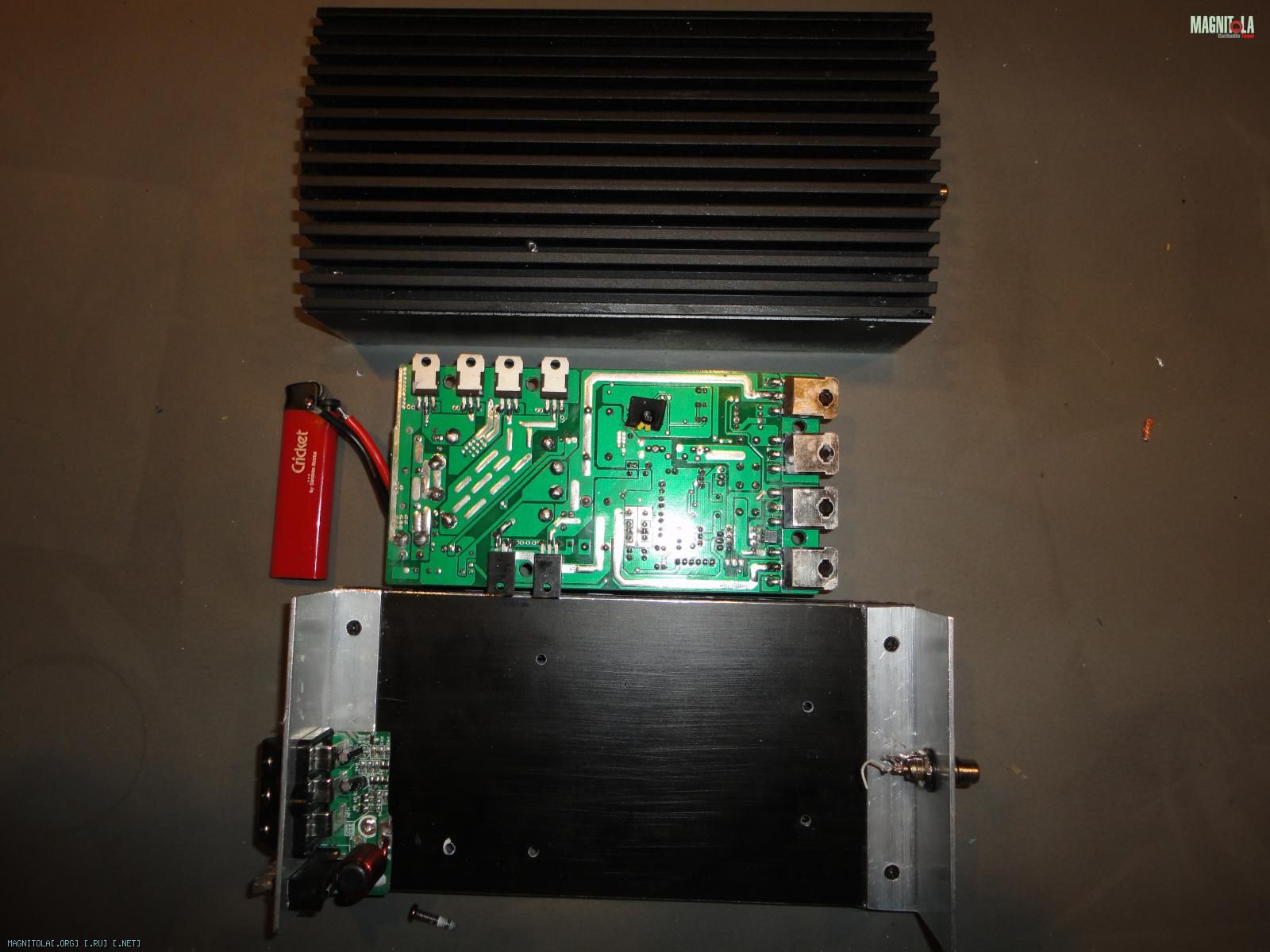

Я саопальный Ланзар делал: Вложение 811350Вложение 811352Вложение 811354
Но немного по - другому: моноблок- один ПН на один канал, и абсолютно без фильтров, нынче в моде процессорные системы.
Играет он хорошо, но рекомендовать к повторению не буду - гимор.
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от Rover
Отговаривать от такого творческого процесса - грех невообразимый :).
Токо неблагодарное это дело - за платой идёт корпус, терминалы, и.т.д. и т.п. .
В итоге мы имеем "твикнутый мистери задорого".
Ланзар в автоусях весьма распространённое решение.
Тот что по ссылке на "мини" не тянет.
Я саопальный Ланзар делал: Вложение 811350Вложение 811352Вложение 811354
Но немного по - другому: моноблок- один ПН на один канал, и абсолютно без фильтров, нынче в моде процессорные системы.
Играет он хорошо, но рекомендовать к повторению не буду - гимор.
Хм... Ну у меня сейчас фронт через mystery mk 2.80 играет. Естественно поначалу все устраивало, т.к. это первая в жизни инсталляция, честно говоря сделанная через опу, за лето все приведу в порядок. Но и усилитель уже давно не впечатляет, а точнее бесит с каждым днём все больше. Звук какой то плоский, бас сухой, искажения. Усь согласовал с гу, получилось что клип наступает на максимальной громкости при Гейне ровно на половине. Это значит что на фронт примерно ватт 20 приходит, хотел сделать нормальный усь, на 90 вт rms.
Может и стоит начать с твика мистери, подумать надо.
Отправлено с моего Lenovo A760 через Tapatalk
08.07.2015, 16:45
FFZ
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от Rover
Отговаривать от такого творческого процесса - грех невообразимый :).
Токо неблагодарное это дело - за платой идёт корпус, терминалы, и.т.д. и т.п. .
В итоге мы имеем "твикнутый мистери задорого".
Ланзар в автоусях весьма распространённое решение.
Тот что по ссылке на "мини" не тянет.
Я саопальный Ланзар делал: Вложение 811350Вложение 811352Вложение 811354
Но немного по - другому: моноблок- один ПН на один канал, и абсолютно без фильтров, нынче в моде процессорные системы.
Играет он хорошо, но рекомендовать к повторению не буду - гимор.
+100500!!!
Подписываюсь под каждым утверждением!!!
09.07.2015, 08:21
diman10
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Блин ну я все равно хочу сделать. Люблю платы травить. А параллельно попробую себя в роли "твикальщика"
FFZ, могу я как офтоп в этой теме вопрос по твику фильтра высоких частот в mk 2.80 задать?
Отправлено с моего Lenovo A760 через Tapatalk
---------- Сообщение добавлено 09.07.2015 в 08:23 ----------
По ссылке должен быть вариант мини, там одна пара оконечников.
Отправлено с моего Lenovo A760 через Tapatalk
09.07.2015, 08:58
FFZ
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от diman10
Ну у меня сейчас фронт через mystery mk 2.80 играет.
+
Цитата:
Сообщение от diman10
Может и стоит начать с твика мистери, подумать надо.
Посмотри внимательно на его схему........ и обрати внимание на
Цитата:
Сообщение от Rover
Ланзар в автоусях весьма распространённое решение.
В результате должен возникнуть/обостриться вопрос - а зачем мне делать Ланзар с нуля.
Цитата:
Сообщение от diman10
Усь согласовал с гу, получилось что клип наступает на максимальной громкости при Гейне ровно на половине. Это значит что на фронт примерно ватт 20 приходит, хотел сделать нормальный усь, на 90 вт rms.
нет, не значит!!!
ты ошибаешься, потому, что не понял сути того, что делал и что сделал.
09.07.2015, 11:18
diman10
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от FFZ
+
Посмотри внимательно на его схему........ и обрати внимание на
В результате должен возникнуть/обостриться вопрос - а зачем мне делать Ланзар с нуля.
нет, не значит!!!
ты ошибаешься, потому, что не понял сути того, что делал и что сделал.
Ffz, что то я насчёт мощности тупанул, естественно мощность выдаваемая усилителем никак не зависит от гейна.
Усилитель буду вскрывать в субботу[emoji6] похоже эта тема исчерпала себя, либо ее надо переименовать.[emoji4]
Отправлено с моего Lenovo A760 через Tapatalk
09.07.2015, 13:57
FFZ
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от diman10
mk 2.80
очень не плохой болван под твик и получение Ланзарообразный :) конечный девайс.
---------- Сообщение добавлено 09.07.2015 в 14:02 ----------
Цитата:
Сообщение от diman10
Усилитель буду вскрывать в субботу похоже эта тема исчерпала себя, либо ее надо переименовать.
Определись :).
Закрыть тему это не вопрос, создать новую тоже не вопрос, но в назидательность для других я бы оставил и продолжал эту как есть.
09.07.2015, 15:23
staik82
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
подпишусь...:popcorm2:
10.07.2015, 18:51
WENQ
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Не важно какой ланзароподобный или ещё чо,главное сразу определится с корпусом и делать ПП под то что в наличии и лучше заказывать ПП, так и медь можно 50-75-100мк и многослойку,ЛУТ в данном случае баловство.
13.07.2015, 07:52
diman10
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от WENQ
Не важно какой ланзароподобный или ещё чо,главное сразу определится с корпусом и делать ПП под то что в наличии и лучше заказывать ПП, так и медь можно 50-75-100мк и многослойку,ЛУТ в данном случае баловство.
Ну зачем вы так про лут? В нашем случае как раз только лутом и делать, усиливая силовые дорожки медными проводниками и припоем. Такие варианты по надёжности будут не хуже предложенных вами. Но это уже другая тема)))), наша поменяла вектор направления. Вскрытие переносится на следующие выходные, по семейным обстоятельствам.
13.07.2015, 08:36
WENQ
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Дело как раз в написаном вами и всё таки не мастерите колхоз а займитетесь разработкой если вы хотите на самом деле отличный усь от других. Про ЛУТ подумайте!
14.07.2015, 13:32
PhotoGuru
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
тоже подписался. кста я тоже примерно тем же самым занялся, правда не в самом удачном корпусе воот ссылка
14.07.2015, 15:22
diman10
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от PhotoGuru
тоже подписался. кста я тоже примерно тем же самым занялся, правда не в самом удачном корпусе воот ссылка
Посмотрел вашу тему, тоже подписался. Идеи то у нас совпали, я хотел на базе корпуса мистери мк 2.80 сделать, но FFZ почти отговорил.))) начну с твика мистери, потом возможно сделаю ланзар[emoji4]
Отправлено с моего Lenovo A760 через Tapatalk
---------- Сообщение добавлено 14.07.2015 в 15:24 ----------
Цитата:
Сообщение от WENQ
Дело как раз в написаном вами и всё таки не мастерите колхоз а займитетесь разработкой если вы хотите на самом деле отличный усь от других. Про ЛУТ подумайте!
Посмотрел вашу тему-это конечно высший пилотаж!!! Мне до такого ещё далеко. Пока неспеша поколхожу лутом
Отправлено с моего Lenovo A760 через Tapatalk
05.08.2015, 09:58
DядяВова
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
А что можете сказать за схему Шкритека (он же Тошиба)? на 2sk1058/2sj162 в выходном каскаде ?
(правда "там заявлено" +-50v и 100/150 вт на 8/4 ома
А мне нужен 4х-канальник на сч/вч ват на 15-25 на канал...
Пыс. корпус и клеммники есть в наличии :)
Сорри за офф.
06.08.2015, 08:39
WENQ
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от DядяВова
А что можете сказать за схему Шкритека (он же Тошиба)? на 2sk1058/2sj162 в выходном каскаде ?
(правда "там заявлено" +-50v и 100/150 вт на 8/4 ома
У вас же есть поялыч.
Не значительное упрощение в одном приводит к значительному усложнению в другом, про там заявлено к тому кем написано,
данный вариант категорически не годится в авто(имхо). Да и kenwood kac полно.
06.08.2015, 09:58
DядяВова
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от WENQ
У вас же есть поялыч.
Не значительное упрощение в одном приводит к значительному усложнению в другом, про там заявлено к тому кем написано,
данный вариант категорически не годится в авто(имхо). Да и kenwood kac полно.
Он есть, паялыч но это другая история... А как-же повышение грамотности? (хоть верхушек понахватать :) )
А чем схема так категорически для авто не подходит, что в ней "такого особенно неавтомобильного" (неужто использование импульсника для организации питания) ?
06.08.2015, 11:49
Абент
Вложений: 1
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
вот этот делал очень давно , правда выхлоп на 9540/540, канал в единственном экземпляре, живая плата до сих пор где-то валяется, в двух словах про звук: хлестко, достаточно точно, быстро, без души :)
06.08.2015, 12:15
DядяВова
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от Абент
вот этот делал очень давно , правда выхлоп на 9540/540, канал в единственном экземпляре, живая плата до сих пор где-то валяется, в двух словах про звук: хлестко, достаточно точно, быстро, без души :)
Эта схема не "пошла" - возбуд + отсутствие термостабилизации = выгорание полевиков.
Пыс. про звук - на самом деле (в те недолгие часы работы) как минимум пела на уровне середнячков от автозвука.
имхо конечно...
06.08.2015, 12:38
WENQ
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от DядяВова
что в ней "такого особенно неавтомобильного"

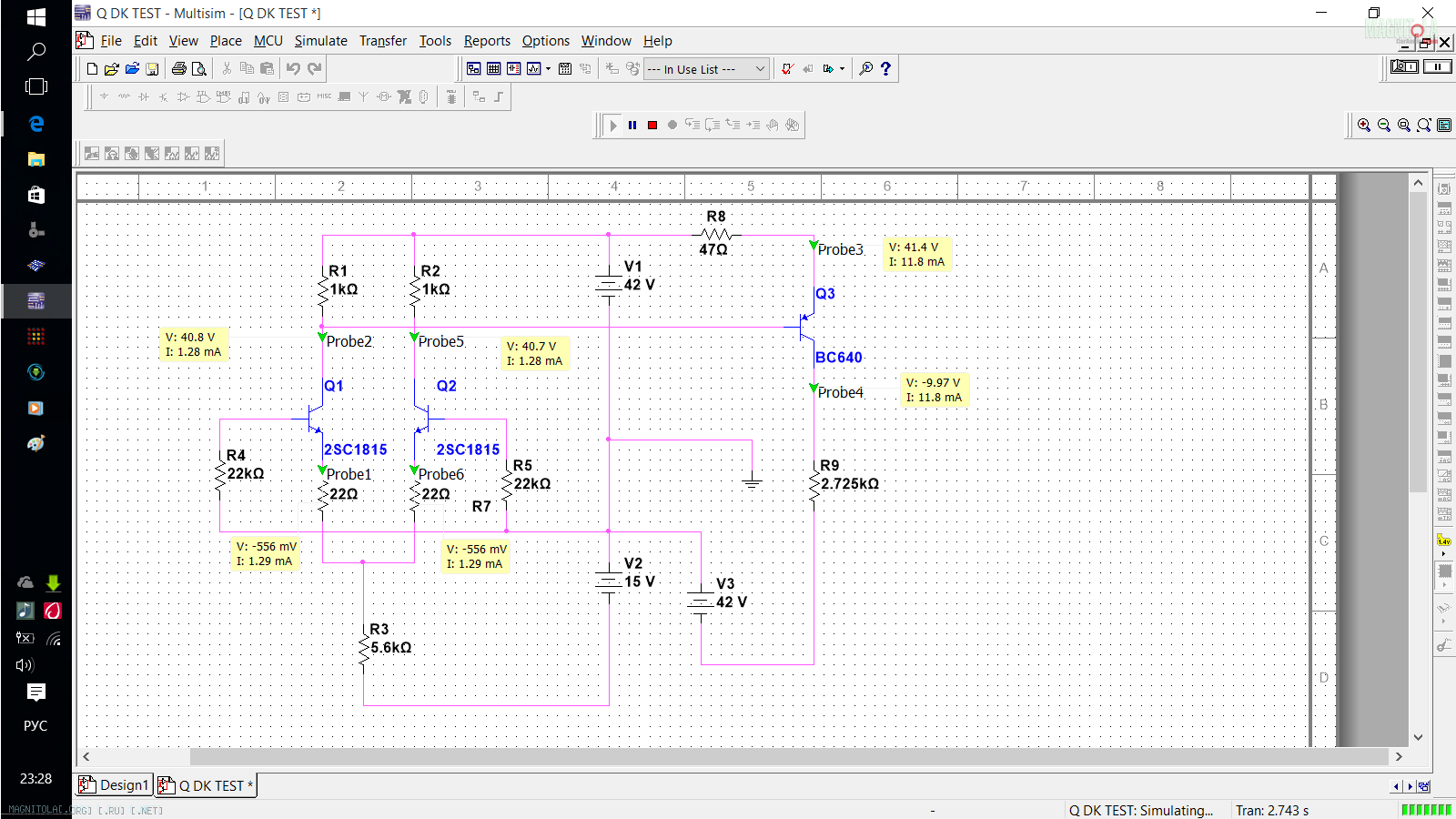

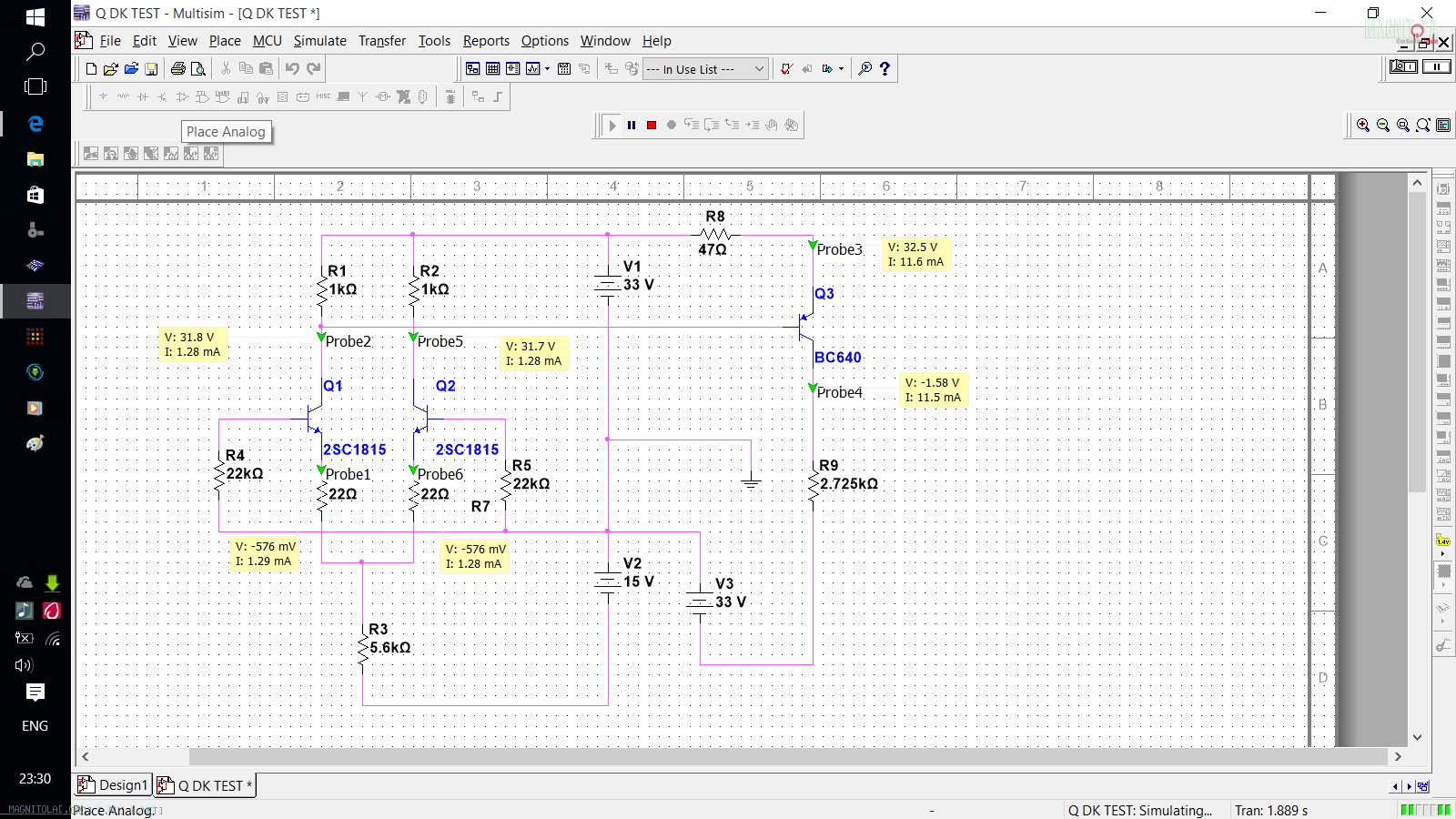

Упращённый ДК1 требует тщательный подбор и стаб. питание,с литералами куда не шло, с IRF, 2SK1529/J200 не годится(поджигатель даже с термокомпенсацией), собирал в начале 90х в трёх вариантах (выхлоп), ДК1 2SA949 ДК2 УН 2SD667/2SB647 ,звук как и сказали, кстате на биполярах куда лучше имхо .
06.08.2015, 13:05
A!exT
Вложений: 1
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от A!exT
подобный выход гораздо стабильнее:
Да и в ДК сборку и ИТ и это совсем другая песня.
06.08.2015, 13:33
Абент
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от WENQ
Да и kenwood kac полно.
823ий на блюзе уже 2 мес. продают за смешные 4т.р., настоящий олд, прекрасная схема, отличная комплектуха, не берёт никто, балбесы
Д.Вова, возьми КАЦа для игрушек, это не какой-нибудь ланзар, , всё по взрослому, у меня на 200ый где-то схема есть, вроде у 823его такая же, отчекрыжишь предварняк и вперёд http://amp-performance.de/1367-Kenwood-KAC-823.html
06.08.2015, 14:40
A!exT
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от WENQ
Да и в ДК сборку и ИТ и это совсем другая песня.
делал 2 ДК на THAT340 - супер термостабильность, на MMPQ6700 чуть шумнее, но тож неплохо
ну и УН был на спаралеленных SSM2212/2220
06.08.2015, 15:24
DядяВова
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от Абент
823ий на блюзе уже 2 мес. продают за смешные 4т.р., настоящий олд, прекрасная схема, отличная комплектуха, не берёт никто, балбесы
Д.Вова, возьми КАЦа для игрушек, это не какой-нибудь ланзар, , всё по взрослому, у меня на 200ый где-то схема есть, вроде у 823его такая же, отчекрыжишь предварняк и вперёд http://amp-performance.de/1367-Kenwood-KAC-823.html
Мне 4х канальник нужен...
06.08.2015, 15:33
WENQ
Вложений: 1
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
---------- Сообщение добавлено 06.08.2015 в 16:32 ----------
Цитата:
Сообщение от DядяВова
Мне 4х канальник нужен...
Ну вот 2 страницы и что то можно нарисовать:yes3:
09.09.2015, 05:23
DядяВова
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Вчера провели некоторые измерения новой версии платы (предыдущая фонила).
Подключили ноутбук, запустили спектраплюс (а вот нет осциллографа под рукой и в шаговой доступности)
Сначала замкнул звуковушку саму на себя, THD получилось 0,02%.
Затем подали сигнал через усилок. (через делитель на входе звуковой карты).
Т.к. делитель был с низким коэффициентом, мерили на мощности в районе 1 вт. Сигнал через Y разветвитель подали на оба канала.
К параллельному подключили динамик.
THD зафиксировано на уровне 0,03%. За минусом искажений звуковухи - усь привносит 0,01%.
На выходе ИБП +-27,2v, при 13,5v с сетевого блока.
Обидно, что при изменении напряжения питания с 14 до 12v искажения увеличиваются в 5 раз...
Нужно перематывать вторичку до 30-33v.
А в идеале - делать отдельное стаб.питание для УН+ДК (как и рекомендует автор темы).
График АЧХ и Фазы - от 100Гц до 22кГц - ровная "неинтересная" :) линия. Ниже 100 - фаза слегка крутится, АЧХ - практически без завала.
15.09.2015, 05:33
WENQ
Вложений: 2
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Для моих целей (работа от 99го пионера) не нужен пред.усилитель, т.к. размах на линейках выше требуемого и значит он не нужен.
Короче путь сигнала и интереснее звук. имхо.
Скорее всего придется снижать коэфф. усиления и/или ставить регуляторы громкости, что менее предпочтительно, т.к. повлечет необходимость в доп.разделительном конденсаторе.
А вот что "лучше" ? :
- максимальный по уровню сигнал на выходе с ГУ (выше помехоустойчивость и т.д.) но с крутилкой громкости на входе.
- или отсутствие крутилки но более слабый по уровню сигнал
Пыс. по теме - сейчас идет процесс перемотки трансформатора под более высокое напряжение и большие токовые возможности.
(жаль что процесс затягивается по времени. Но с этим я ничего не могу сделать)
15.09.2015, 10:10
diman10
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от ALEXx3
Активный кроссовер, для него надо 4х канальный усилитель. У меня 2х,но спасибо все равно жмакнул. Тема немного покрылась паутиной, все потому сто решил нормально установить фронт в машине, ну и меняю место работы-времени нет. Фото внутренностей мк 2.80 нашёл в сети, вечером покажу)
натапатолкал
29.09.2015, 15:20
DядяВова
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Приветствую всех.
Господа специалисты, ответьте пжста на вопрос.
Что лучше крутилка громкости или снижение коэфф. усиления?
Пыс. трансформатор сам намотал :D . Вышло 33v . 4кв.мм первичка. 2кв.мм вторичка.
Кольцо 50х30х16. Первичка не маловата для 200вт в пиках?
29.09.2015, 15:35
WENQ
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от DядяВова
Что лучше крутилка громкости или снижение коэфф. усиления?
Громкость можно пассивно и активно вам как или что
Цитата:
Сообщение от DядяВова
Пыс. трансформатор сам намотал . Вышло 33v . 4кв.мм первичка. 2кв.мм вторичка.
Кольцо 50х30х16. Первичка не маловата для 200вт в пиках?
должно хватить!!!! 160мм!! на сч/вч но напругу лучше выбрать в пределах 40-42в, имхо.
А сколь витков там там секрет?
29.09.2015, 16:48
DядяВова
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от WENQ
Громкость можно пассивно и активно вам как или что
должно хватить!!!! 160мм!! на сч/вч но напругу лучше выбрать в пределах 40-42в, имхо.
А сколь витков там там секрет?
Витки. Первичка стандартно 2х4 (12 жил 0,67 провода) вторичка 2х12 (6 жилок 0,67).
Целился на 35v. Вышло на выходе с БП 33.
Считал в программе "старичка". Вот только накосячил с выбором выпрямителя.
Програмка выдает 12 жилок первички для мостового выпрямителя.
А Для "полумостика" как у меня програмка выдала 24жилы...
(сорри за терминологию. но ведь чайник :) ).
Вот и думаю - может стоит добавить (пока не поздно) или для моих среднестатистических 50 вт на все 4 канала имеющихся сечений хватит за глаза?
Про 40-42v. Сделана на всякий ещё одна малоточная вторичка (14 витков одним проводом 0,67) под отдельное стабилизированное питание ДК+УН.
На 4 канала ток порядка 0,1А. Стабилизация на LM317/337.
Посоветуйте параметры дросселя для "очистки" питания, на основе колечек из БП компьютера. Ну пожаалуйста... :D
Про 160мм не понял. :)
Про громкость. Связка 99го и входной чуствительности усилка не совместимы.
(5v на выходе и 1 на входе плохо дружат. проверено. Уровни в ГУ убираются в минимум на каналах - минус 9/12 дб для выравнивания громкости с каналами Нч. На них по нулям)
29.09.2015, 17:15
A!exT
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
c 33V можно сотню ватт получить на 4 ома, для полсотни ватт на канал - неразумно, слишком большое недоиспользование питания кроме нагрева ничего не даст...
29.09.2015, 19:52
WENQ
Вложений: 2
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от DядяВова
Витки. Первичка стандартно 2х4 (12 жил 0,67 провода) вторичка 2х12 (6 жилок 0,67).
Целился на 35v. Вышло на выходе с БП 33.
Считал в программе "старичка". Вот только накосячил с выбором выпрямителя.
Програмка выдает 12 жилок первички для мостового выпрямителя.
А Для "полумостика" как у меня програмка выдала 24жилы...
Чот с кпд у вас не то, если на пальцах посчитать получится 40 туды сюды при14.2,и почему выбрано 4 а к примеру не 5, у вас БП с ос. 5-12 и получается 33 туты сюды, то что вам и нужно.
160 сечение магнитопровода в мм2.
Цитата:
Сообщение от DядяВова
Про 40-42v. Сделана на всякий ещё одна малоточная вторичка (14 витков одним проводом 0,67) под отдельное стабилизированное питание ДК+УН.
На 4 канала ток порядка 0,1А. Стабилизация на LM317/337.
интересно и стоило кастрировать усь чтоб прилепить к нему в 5 раз больше?
Цитата:
Сообщение от A!exT
c 33V можно сотню ватт получить на 4 ома, для полсотни ватт на канал - неразумно, слишком большое недоиспользование питания кроме нагрева ничего не даст...
не думаю что будет недоиспользовано да и на нагрев не убежит. даже не поленился нарисовал Вложение 862862Вложение 862864 увеличение Uпит. на эти значения мало влияет на токи ДК и УН ну а выхлоп уж как сами, и мощность здесь особо не причём, а запас по амплитуде без клипа лучше чем экономить 5ma/ имхо.
29.09.2015, 20:02
A!exT
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
для 50Вт/4ома хватит питания и 22В, 33 а тем более 42 уже слишком
29.09.2015, 20:26
WENQ
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
музыка состоит из разных закорючек, то тихо тихо то бац тарелкой по уху, и не уверен что с питанием 22в, усь отработает, с эмитерным повторителем на выхлопе приблежаемся к ГУ по РМС, да и 4ом там уже далеко не 4 совсем.
29.09.2015, 22:07
A!exT
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
а как же они все на СЧ/ВЧ работают? ;)
по факту - СЧ ватт 15, ВЧ - 5
и так по середине трехкратный запас по мощности, по ВЧ - 10...
30.09.2015, 05:19
DядяВова
Re: Печатная плата предусилителя для самодельной сборки усилителя с нуля
Цитата:
Сообщение от WENQ
Чот с кпд у вас не то, если на пальцах посчитать получится 40 туды сюды при14.2,и почему выбрано 4 а к примеру не 5, у вас БП с ос. 5-12 и получается 33 туты сюды, то что вам и нужно.
33V имеется. Выбрано 4 потому как хотел сделать по "расчету". (а может я 5 намотал? :D и получил 33v... не помню.)
С вольтами понятно. не понятно с сечением первички (добивать количество жилок с 12 до 24 ? )
Цитата:
Сообщение от WENQ
интересно и стоило кастрировать усь чтоб прилепить к нему в 5 раз больше?
А вот про "это" недопонял. Точнее совсем :)
Цитата:
Сообщение от WENQ
увеличение Uпит. на эти значения мало влияет на токи ДК и УН ну а выхлоп уж как сами, и мощность здесь особо не причём, а запас по амплитуде без клипа лучше чем экономить 5ma/ имхо.
Повышение напряжения питания = перемотке трансформатора.
Старый вариант намотки давал сильную просадку и подхрипывал.
Решили поднять напругу с одновременным увеличением запаса по мощности - убить на корню многие проблемы.
Делать 22v (под мои нужды) не стали, т.к. это потребовало бы вносить корректировки в схему - пересчитывать режимы работы УНа и ДК. (а штатная схема и так на 50v "расчитана", хотя встречал мнение что для этих выходников оптимум в районе 42v)
Пыс. Ну а про КПД... - да пофиг на него :D . Главное чтоб пело :)
