Репутация: 3748
Активный кроссовер, для него надо 4х канальный усилитель. У меня 2х,но спасибо все равно жмакнул. Тема немного покрылась паутиной, все потому сто решил нормально установить фронт в машине, ну и меняю место работы-времени нет. Фото внутренностей мк 2.80 нашёл в сети, вечером покажу)Сообщение от ALEXx3
натапатолкал
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 411756
Приветствую всех.
Господа специалисты, ответьте пжста на вопрос.
Что лучше крутилка громкости или снижение коэфф. усиления?
Пыс. трансформатор сам намотал. Вышло 33v . 4кв.мм первичка. 2кв.мм вторичка.
Кольцо 50х30х16. Первичка не маловата для 200вт в пиках?
Репутация: 150927
Громкость можно пассивно и активно вам как или что
должно хватить!!!! 160мм!! на сч/вч но напругу лучше выбрать в пределах 40-42в, имхо.
А сколь витков там там секрет?
Репутация: 411756 Витки. Первичка стандартно 2х4 (12 жил 0,67 провода) вторичка 2х12 (6 жилок 0,67).
Целился на 35v. Вышло на выходе с БП 33.
Считал в программе "старичка". Вот только накосячил с выбором выпрямителя.
Програмка выдает 12 жилок первички для мостового выпрямителя.
А Для "полумостика" как у меня програмка выдала 24жилы...
(сорри за терминологию. но ведь чайник).
Вот и думаю - может стоит добавить (пока не поздно) или для моих среднестатистических 50 вт на все 4 канала имеющихся сечений хватит за глаза?
Про 40-42v. Сделана на всякий ещё одна малоточная вторичка (14 витков одним проводом 0,67) под отдельное стабилизированное питание ДК+УН.
На 4 канала ток порядка 0,1А. Стабилизация на LM317/337.
Посоветуйте параметры дросселя для "очистки" питания, на основе колечек из БП компьютера. Ну пожаалуйста...
Про 160мм не понял.
Про громкость. Связка 99го и входной чуствительности усилка не совместимы.
(5v на выходе и 1 на входе плохо дружат. проверено. Уровни в ГУ убираются в минимум на каналах - минус 9/12 дб для выравнивания громкости с каналами Нч. На них по нулям)
Репутация: 1038407
c 33V можно сотню ватт получить на 4 ома, для полсотни ватт на канал - неразумно, слишком большое недоиспользование питания кроме нагрева ничего не даст...
Репутация: 150927 Чот с кпд у вас не то, если на пальцах посчитать получится 40 туды сюды при14.2,и почему выбрано 4 а к примеру не 5, у вас БП с ос. 5-12 и получается 33 туты сюды, то что вам и нужно.
160 сечение магнитопровода в мм2.
интересно и стоило кастрировать усь чтоб прилепить к нему в 5 раз больше?

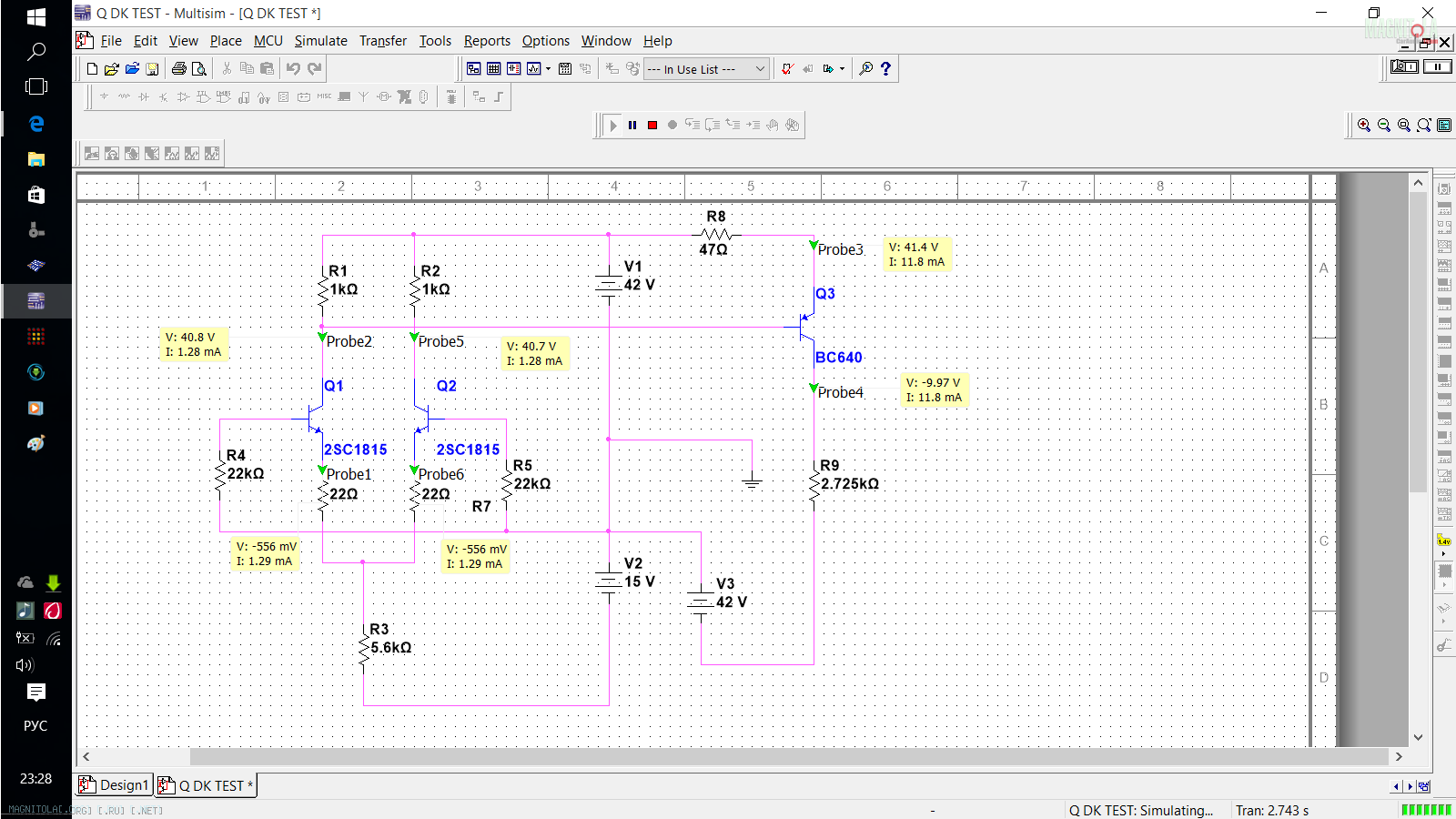

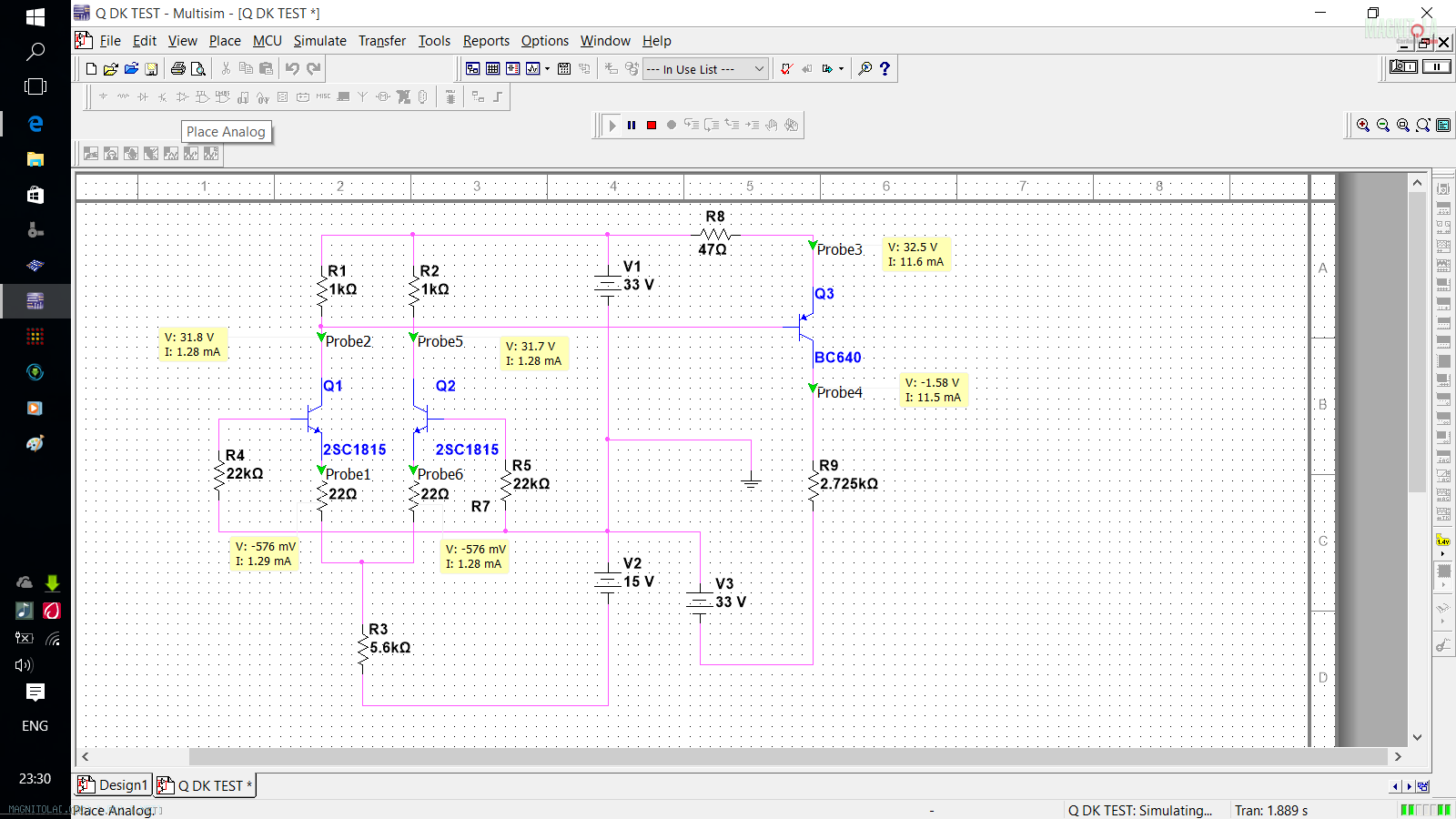

не думаю что будет недоиспользовано да и на нагрев не убежит. даже не поленился нарисовал
увеличение Uпит. на эти значения мало влияет на токи ДК и УН ну а выхлоп уж как сами, и мощность здесь особо не причём, а запас по амплитуде без клипа лучше чем экономить 5ma/ имхо.
Репутация: 1038407 для 50Вт/4ома хватит питания и 22В, 33 а тем более 42 уже слишком
Репутация: 150927 музыка состоит из разных закорючек, то тихо тихо то бац тарелкой по уху, и не уверен что с питанием 22в, усь отработает, с эмитерным повторителем на выхлопе приблежаемся к ГУ по РМС, да и 4ом там уже далеко не 4 совсем.
Репутация: 1038407 а как же они все на СЧ/ВЧ работают?
по факту - СЧ ватт 15, ВЧ - 5
и так по середине трехкратный запас по мощности, по ВЧ - 10...
Репутация: 411756 33V имеется. Выбрано 4 потому как хотел сделать по "расчету". (а может я 5 намотал?
С вольтами понятно. не понятно с сечением первички (добивать количество жилок с 12 до 24 ? )
А вот про "это" недопонял. Точнее совсем
Повышение напряжения питания = перемотке трансформатора.
Старый вариант намотки давал сильную просадку и подхрипывал.
Решили поднять напругу с одновременным увеличением запаса по мощности - убить на корню многие проблемы.
Делать 22v (под мои нужды) не стали, т.к. это потребовало бы вносить корректировки в схему - пересчитывать режимы работы УНа и ДК. (а штатная схема и так на 50v "расчитана", хотя встречал мнение что для этих выходников оптимум в районе 42v)
Пыс. Ну а про КПД... - да пофиг на него
