А я думаю что еще читают.просто сказать не чегоЦитата:
Сообщение от FFZ
Вид для печати
А я думаю что еще читают.просто сказать не чегоЦитата:
Сообщение от FFZ
Читаем читаем!!!Цитата:
Сообщение от staik82
натапатолкал
FFZ, Вот человек мне в другой теме задал вопрос такой:
Можно получить ответ от ВАС, и подробный, что бы ему было понятно,Цитата:
Сообщение от WENQ
---------- Сообщение добавлено 04.11.2015 в 13:51 ----------
Цитата:
Сообщение от FFZ
FFZ, хочу отметить, тема твика интересна сама по себе. ни кто не будет разбираться с тем, что, как и зачем вы сделали с аппаратом, для того что бы он "заиграл" на уровень выше.
---------- Сообщение добавлено 04.11.2015 в 13:54 ----------
Trophy III Oris - очень хорошая платформа, где можно развернуться!!! а для недорогой, доступной поканалки - эти УМ - вообще подарок
Дядь Фёдор интересные темы, всегда просматриваю такие. И оформление тем на высшем уровне. Спасибо за труды. Но по сути всё было пережевано еще в теме про мистери, а далее только повторение одного и того же, хотя повторение мать учения).Цитата:
Сообщение от FFZ
Я про это уже писал неоднократно, устал уже повторяться :(Цитата:
Сообщение от professor914444
Твик - это ликвидация всех узких мест стоковой платформы чья бы она не была, мелочей в этом процессе нет, рубль из копеечек складывается :).
Тощие перемычки в токово нагруженных цепях это однозначно узкие места, т.ч. замена их на перемычки нормального сечения тоже вносит свою лепту в итоговый результат, как та копеечка :).
Т.ч. то, что ты там заменил/продублировал перемычки на нормального сечения и в ПН-не и УМ, считаю безусловно правильным действом.
+1 !!! такого же мнения - очень удачная платформа, что 4х канальник, что 2х канальник этой серии.Цитата:
Сообщение от professor914444
+1, именно так и есть, поэтому и не пишу/описываю в последних темах о твике подобных девайсов досконально, а стараюсь просто напоминать про ту тему.Цитата:
Сообщение от Mакс
Поясните плж. по какому принципу выбирается номинал. Как я понимаю это ФНЧ защищающий опер от возбуда и чем выше частоты с которыми может работать ОУ тем меньше можно брать номинал, чем меньше номинал тем лучше ОУ отработает высокие частоты. Так ? А если не угадали и поставили слишком маленькую емкость ОУ может возбудится так?Цитата:
Сообщение от FFZ
И еще вопрос. Переделка стабилизации напряжения для ОУ с "резистор-стабилитрон" на интегральные имеет смысл? или напихать пленки и буит всё ОК! ?
Просто если проследить эволюцию ваших твиков, то в начале вы рекомендовали такой вариант, а теперь оставляете стабилитрон.
Да, так. Мало поставишь, а некоторые бренды вообще ХЗ из каких соображений умудряются не ставить :(, то заведётся ОУ на мегагерцах, слышать конечно же это не слышно, но артефакты в виде повышенного собственного шума и греющихся ОУ будут получены.Цитата:
Сообщение от Mакс
Заменить штатный стабилизатор реализованный на балластном резисторе и стабилитроне можно в принципе всегда. Но я это делаю когда есть возможность внедрить интегральный стабилизатор просто и схемотехника усилителя это позволяет.Цитата:
Сообщение от Mакс
Ну и чтоб закончить по Пн-у ещё не много :).

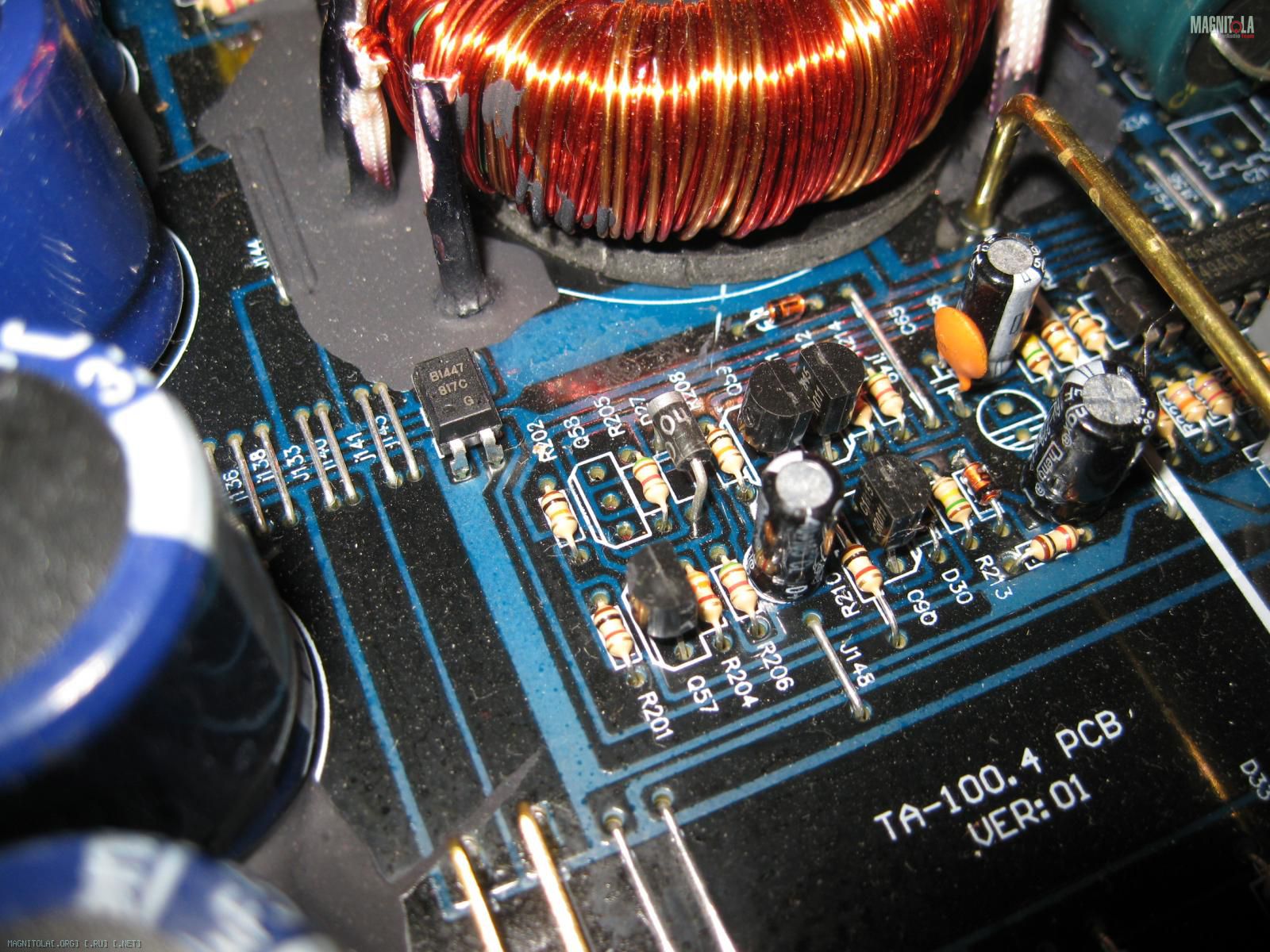

Ключ управления ПН-ом и усилителем вцелом по Rem правильнее поменять на более мощный транзистор.
То что штатно стоит изъять:
Вложение 888572

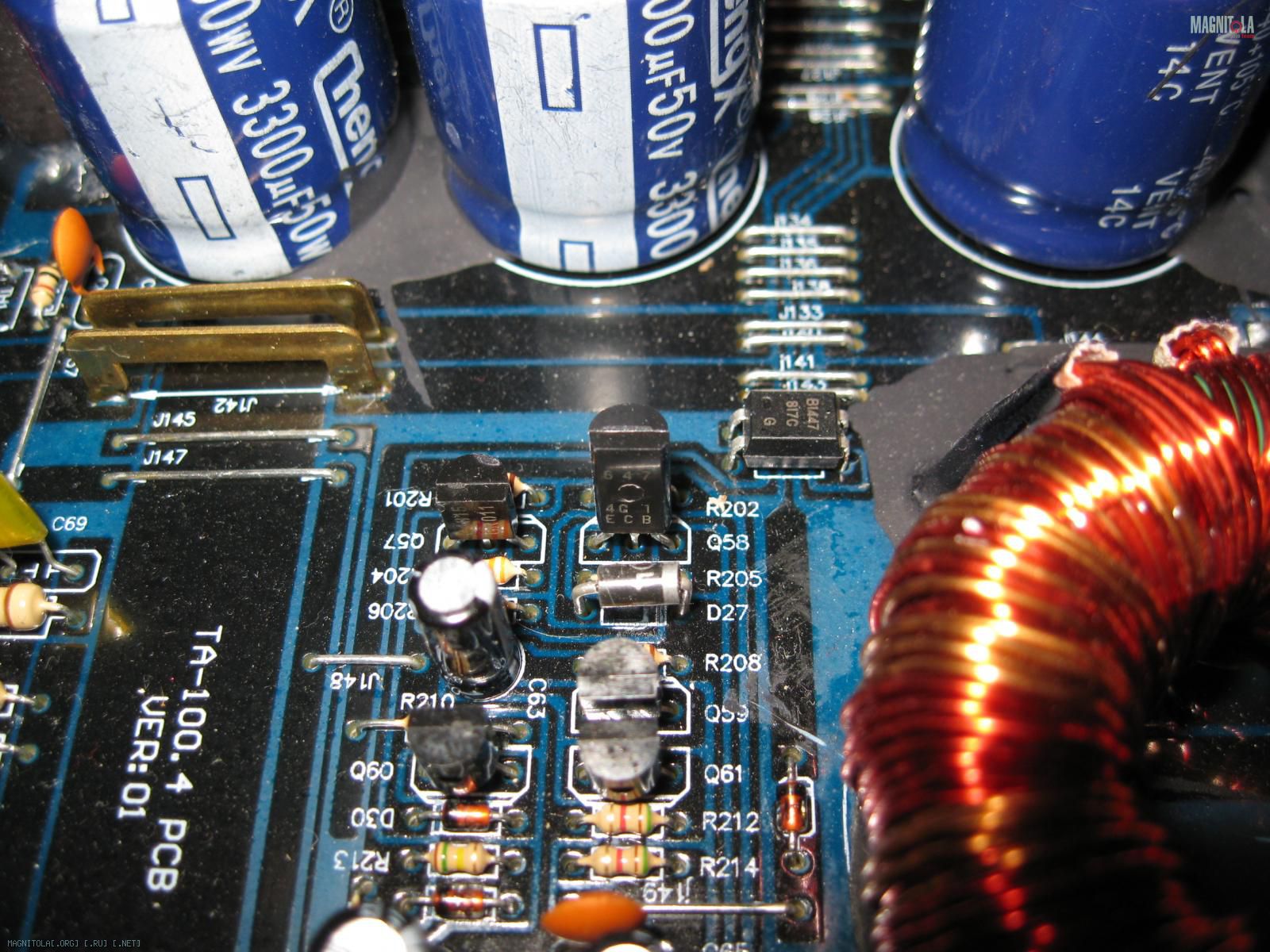

Поставить вот такой и вот так или подобный транзистор средней мощности :
Вложение 888574
Ну и параллельно конденсаторам вторички подпаять плёночные конденсаторы. Фото где то потерялось, потом добавлю.

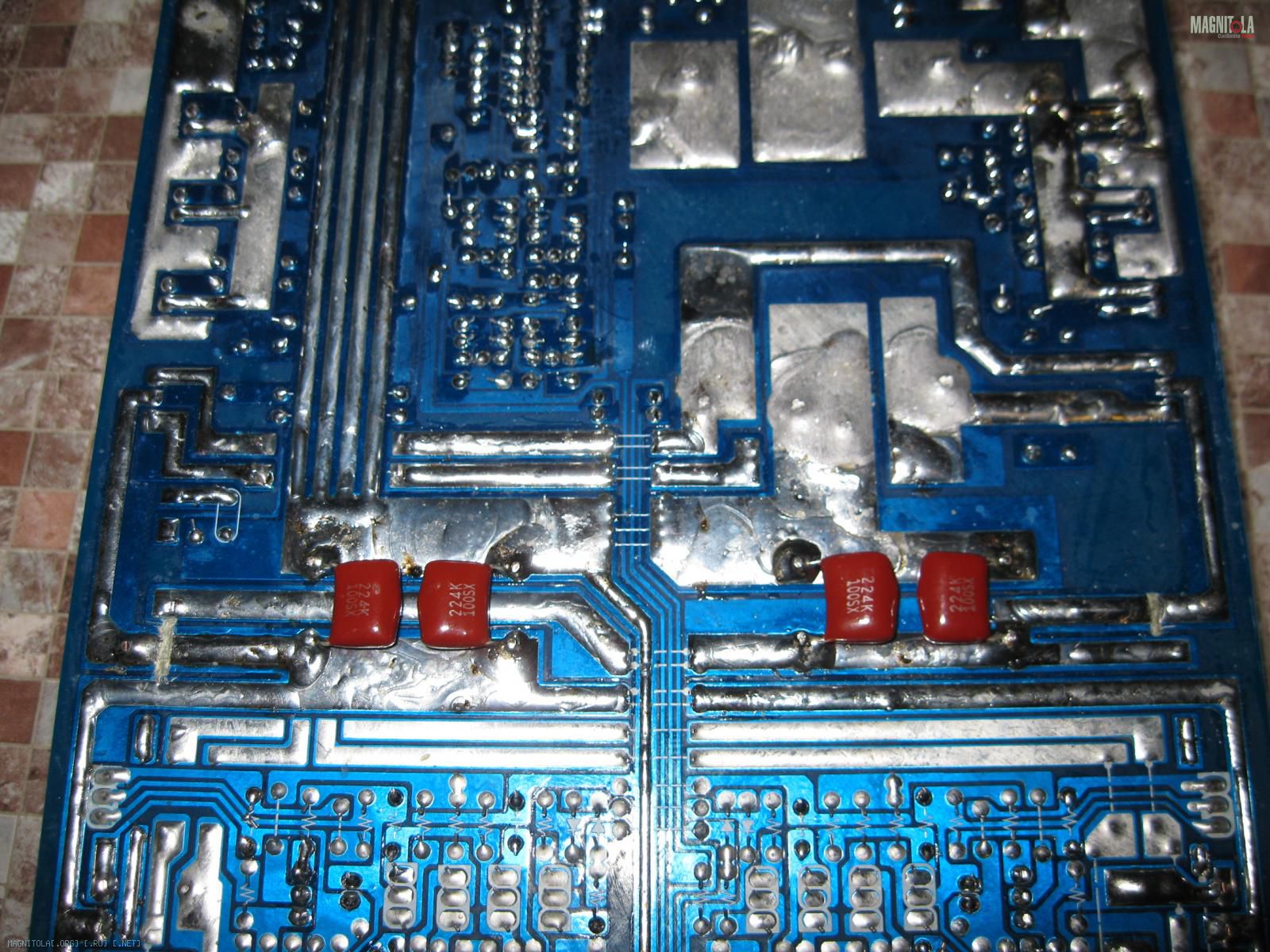

зы: Нашёл фото, вот так они подпаяны :
Вложение 889560
на этом же фото видно, что часть платы касаемо ПН-а полностью пропаяна по всем точкам и силовые дорожки тоже усилены пропайкой соответствующих дорожек.
По доработке силовой части питания, т.е. доработке ПН-а в общем то и всё, переходим к следующему этапу - доработке каскадов УМ.
Программа доработки каскадов УМ описывал уже не раз в подобных темах и про подобные по схемотехнике каскады УМ.
Тем не менее, по тому как исполнен именно этот усилитель по части УМ, решил, что стоит несколько более подробно заострить описание доработки на некоторых нюансах этого усилителя.
Итак начнём.

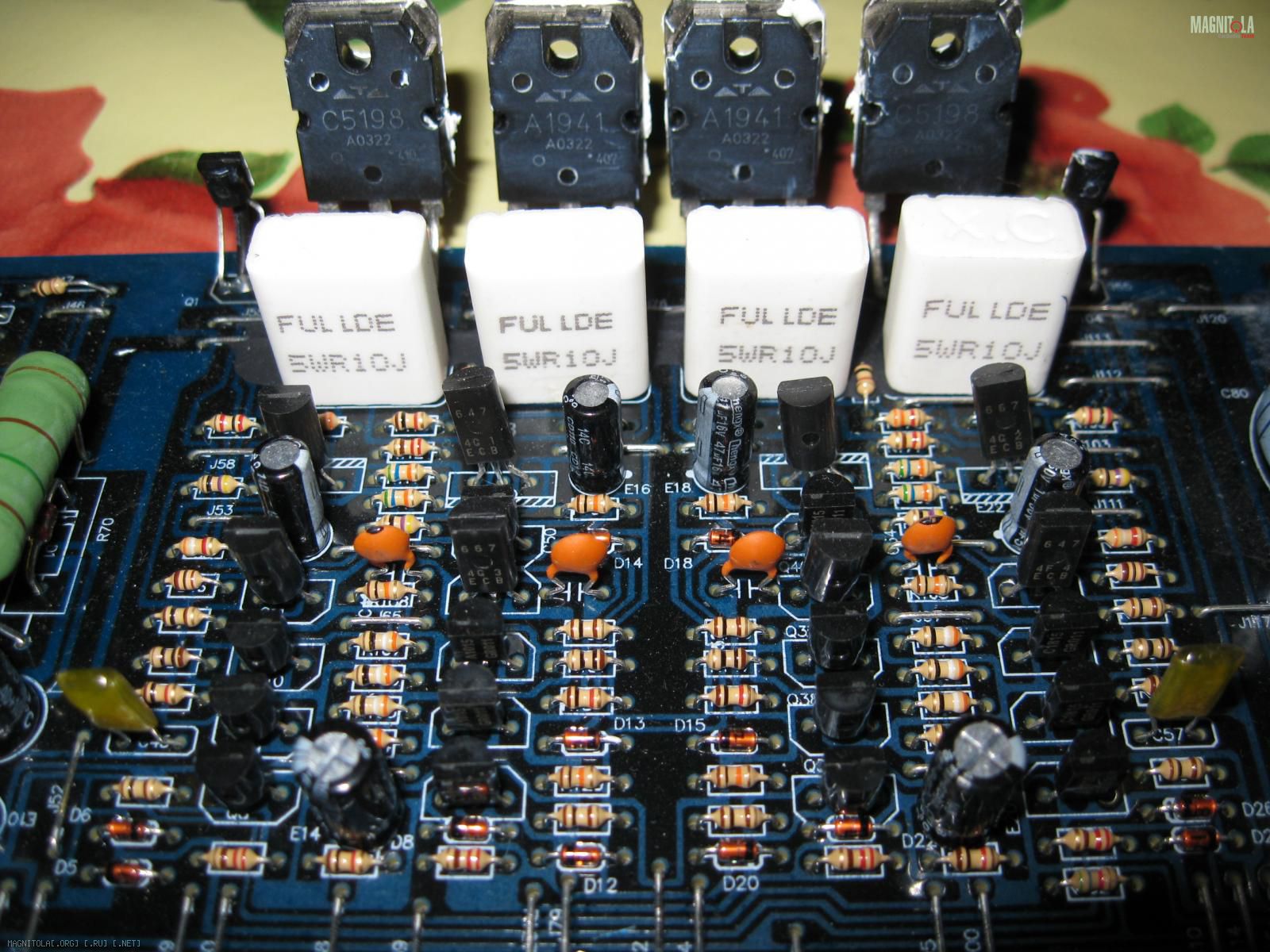

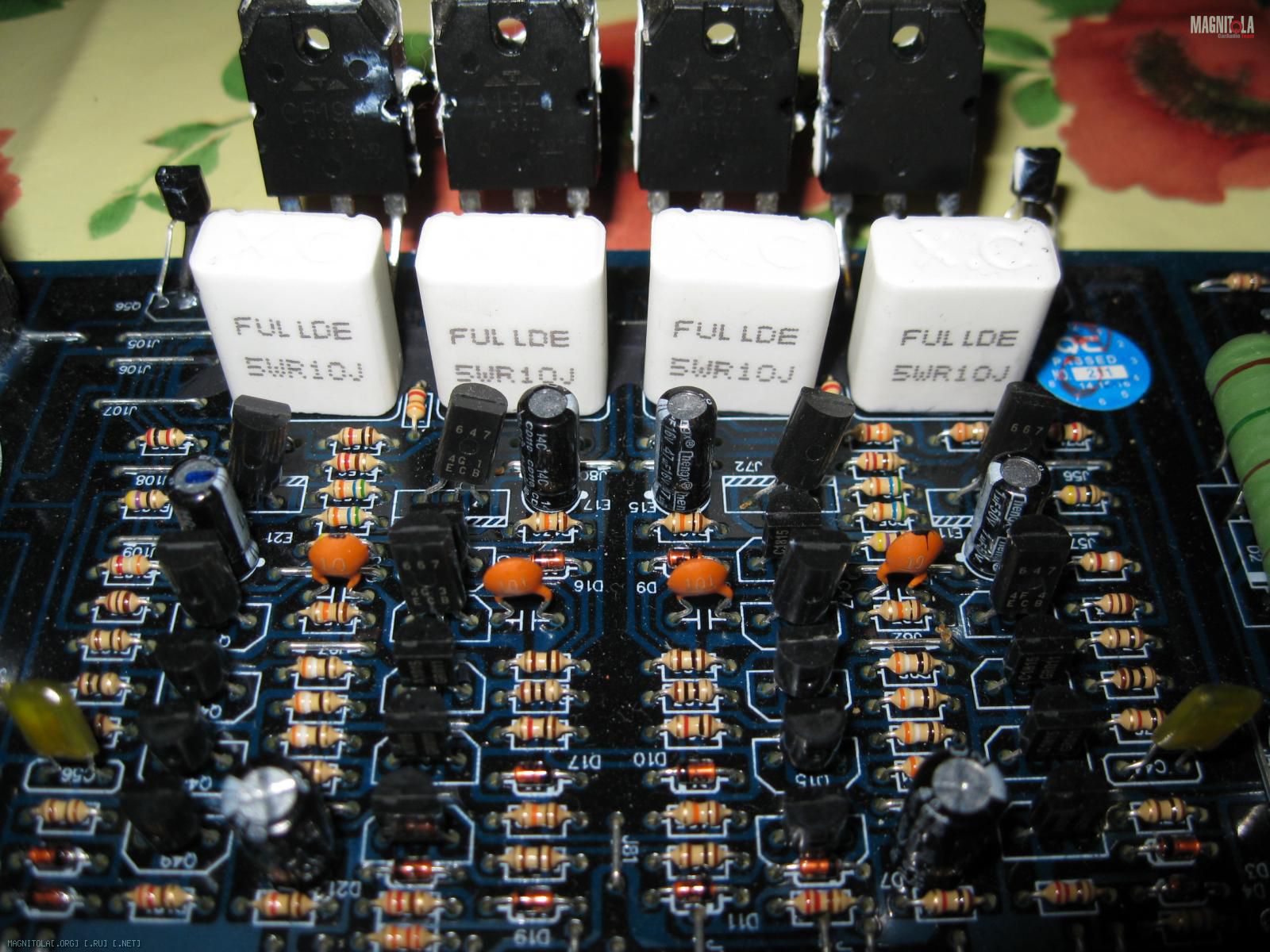

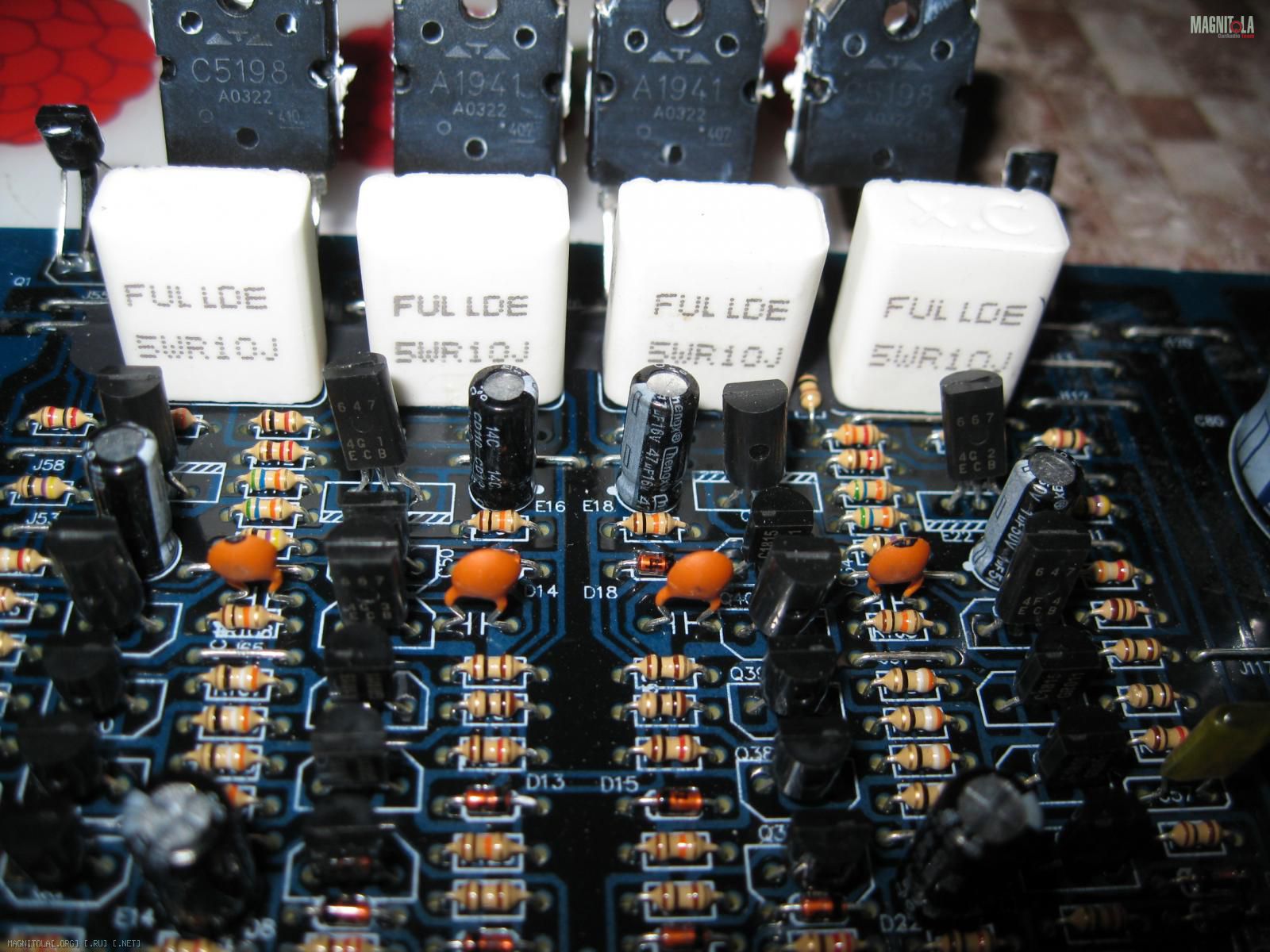

Напомню фотками как в стоковом исполнении выглядит УМ:
Вложение 889962 Вложение 889960 Вложение 889964
Обратите внимание на этом фото но маркировку нанесённую на плату под транзисторы предвыходного каскада. Если кто не понял о чём речь, то на следующем фото этот момент будет более очевиден :).
Как я писал ранее в темах обзора этой серии усилителей, выходные транзисторы хоть и не от оригинального производителя, т.е. Тошиба, но тем не менее они приличного качества. Усилитель этот, опять таки как я уже чуть выше писал, предполагается так или иначе, что парой каналов будет трудится на ВЧ, соответственно наличие хорошо подобранных выходных пар и пар предвыходных каскадов было бы совсем не лишним :). Поэтому это и было сделано, выходные транзисторы и транзисторы предвыходного каскада я выпаял.
Подбирая новые пары транзисторов, за одно проверил и стоковые и результаты оказались весьма не плохими - стоковые выходные транзисторы хоть и не особо то красивые :) в парах, но вот стабильность параметров транзисторов в рамках одной партии транзисторов очень хорошая.
Это я применительно к практике - если нет возможности менять выходные пары, то можно особо и не огорчаться и оставить их на месте.

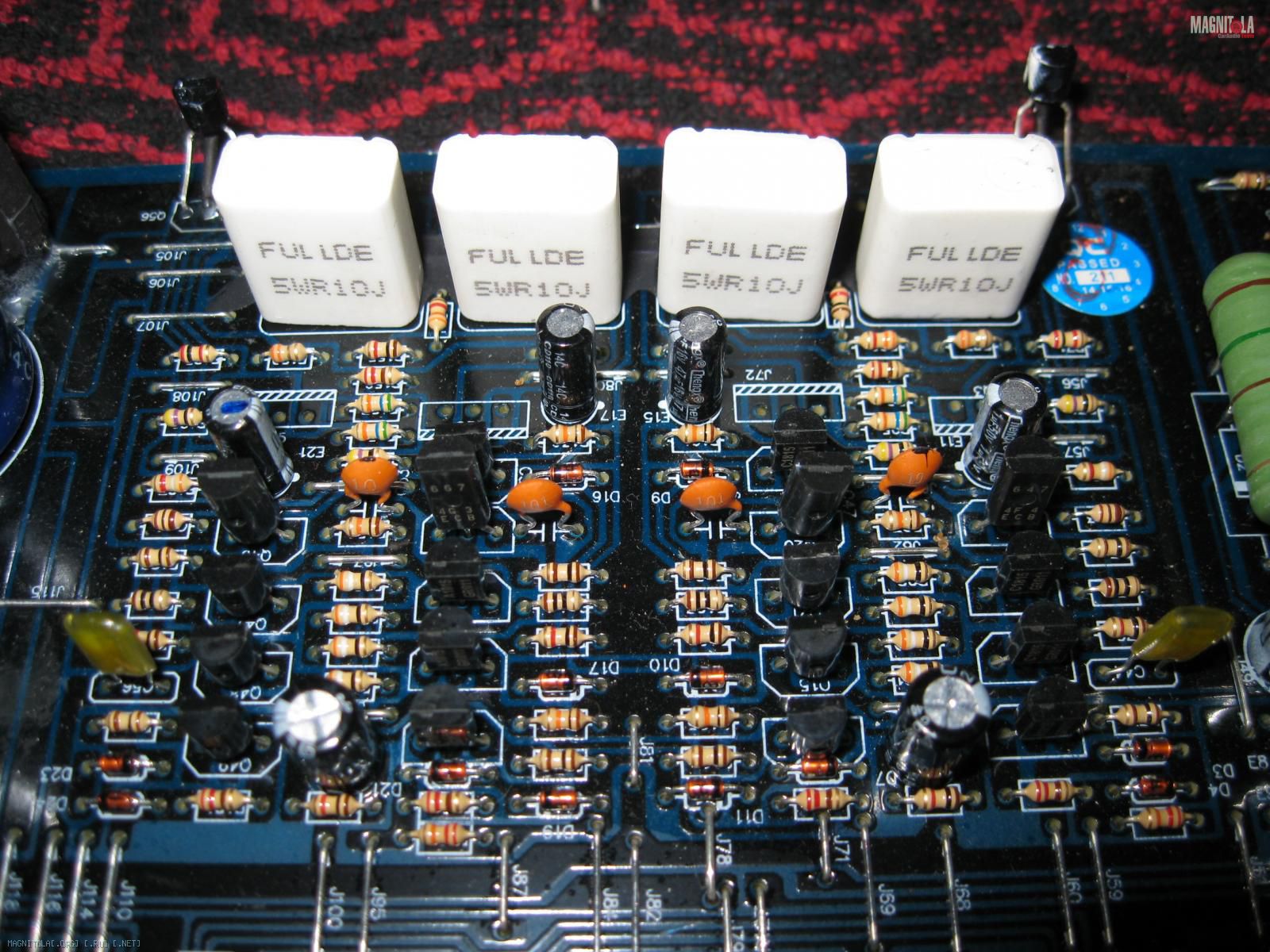

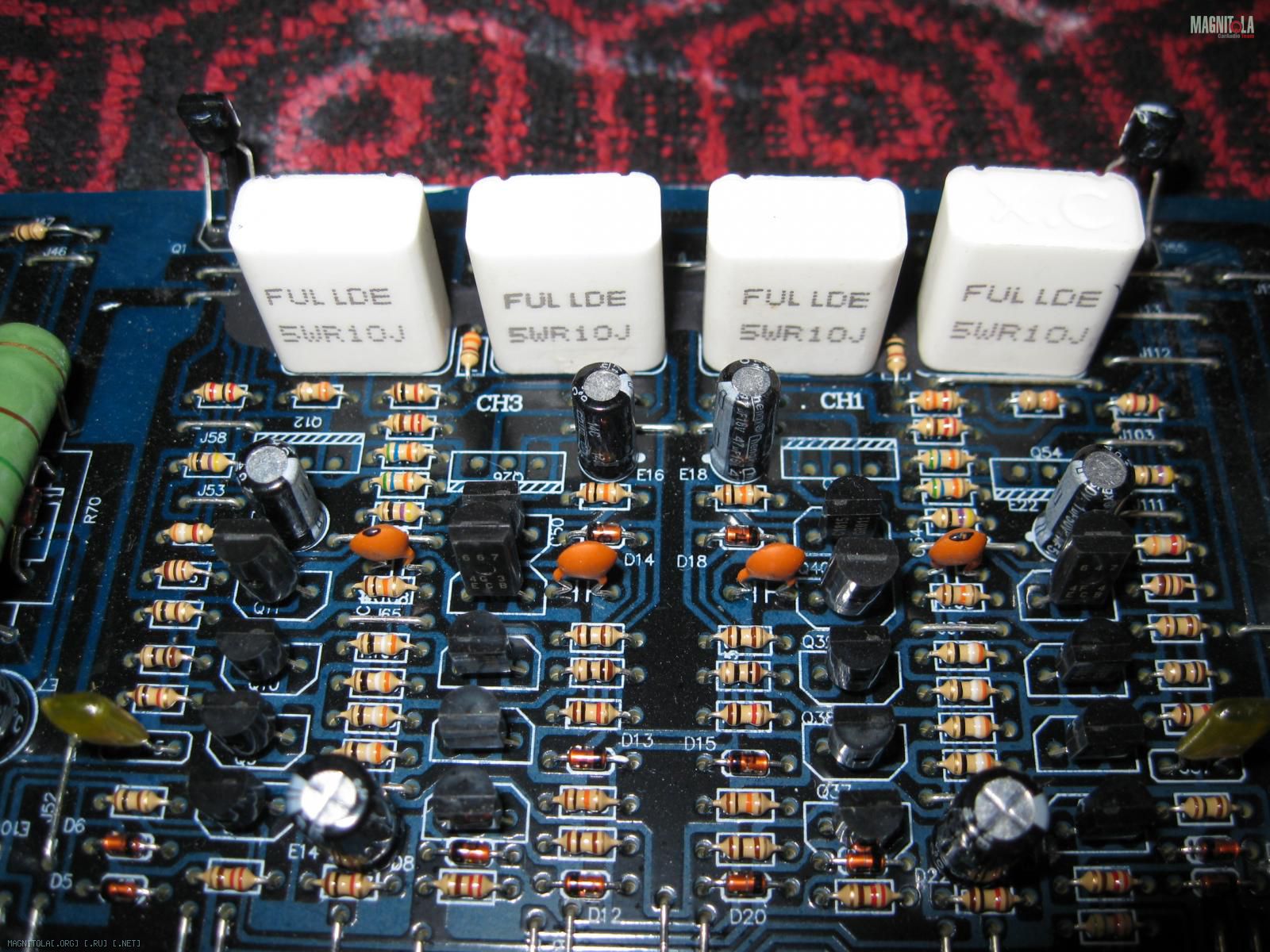

Вот тут, на этих двух фото запечатлён момент с изъятыми выходными транзисторами и транзисторами предвыходного каскада во всех 4х каскадах УМ:
Вложение 889966 Вложение 889968
На этих фото видно, что стоково места на плате предвыходного каскада рассчитаны на применение тут транзисторов в корпусах ТО-220.
Какие стоят транзисторы в стоковом исполнении видно было на предыдущем фото, пары 2SD667/2SB647.
Итак, что мы имеем в таком раскладе?
Пары 2SD667/2SB647 для стока более чем достаточно и по качественным характеристикам транзисторов, так и количественным, а именно мощностным/токовым. Орис, как будто :) преднамеренно развёл плату в этом месте под более мощные транзисторы типа ТО-220, как будто бы предполагал и думал - а вдруг кто то захочет твикать усилитель и это решение было бы совсем не лишним :), т.к. выводя выходной каскад в режим нормальных токов покоя выходные транзисторы, то ток и через драйверные транзисторы тоже повысится и применение более мощных транзисторов в этом месте только в пользу.
Т.е. будем менять эти транзисторы предвыходного каскада на транзисторы в исполнении ТО-220.
А освободившиеся в этом случае стоковые 2SD667/2SB647 пойдут в дело подбора парных.
Если внимательно посмотреть на фото то увидим, что ещё есть в каскадах УМ парные в плечах 2SD667/2SB647, где и можно тоже попробовать подобрать парные и уже не из четырёх пар транзисторов, а из восьми пар, тем самым повысив шанс получить более сбалансированные четыре пары.
Ладно возвращаемся к транзисторам предвыходного каскада. Для замены применил пары 2SA1837/2SC4793.
Эти пары тоже от Тошиба, позиционируются они именно как выходные или драйверные транзисторы для усилителей, вполне доступны для приобретения как по наличию, так и по цене.

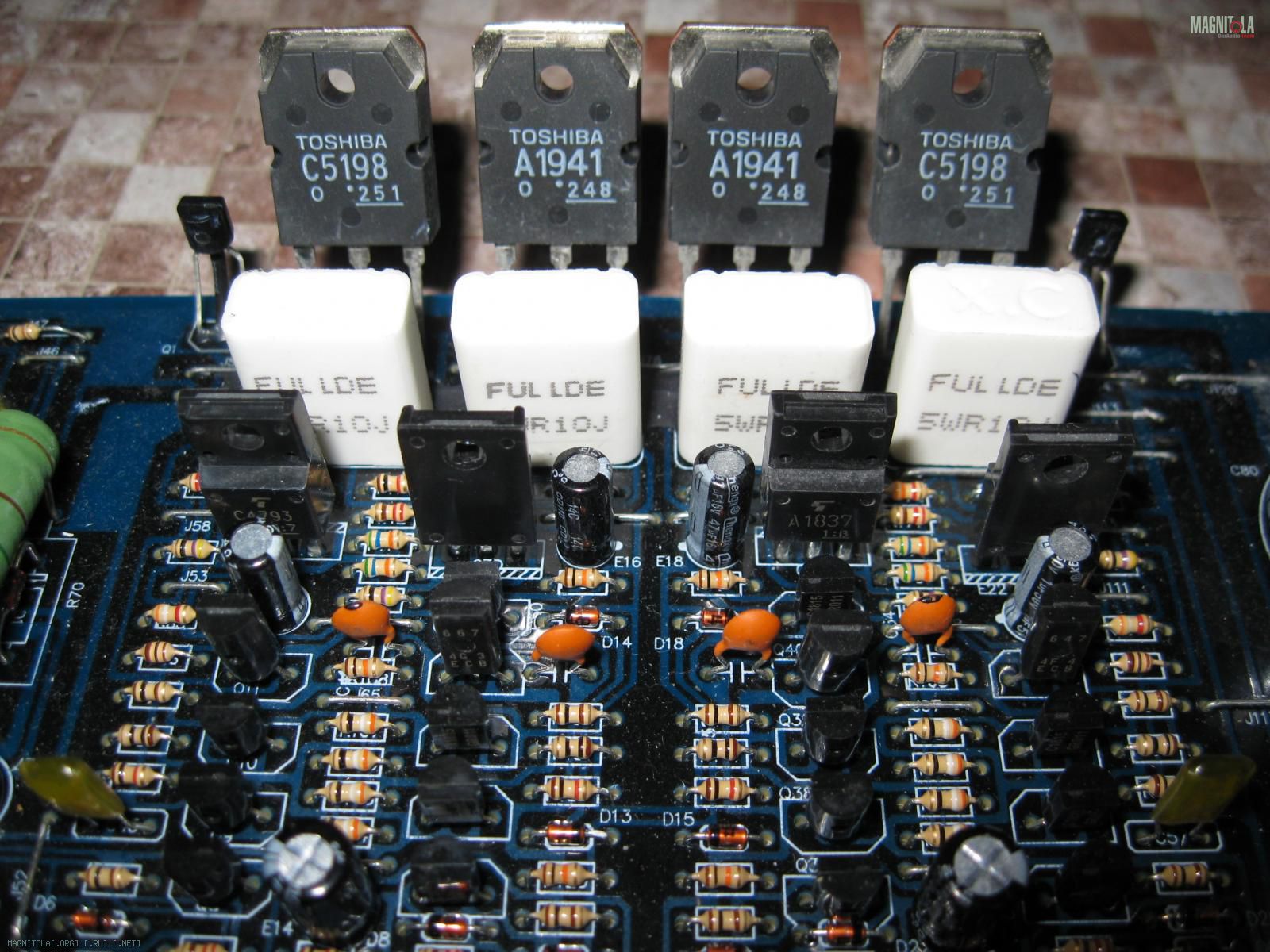

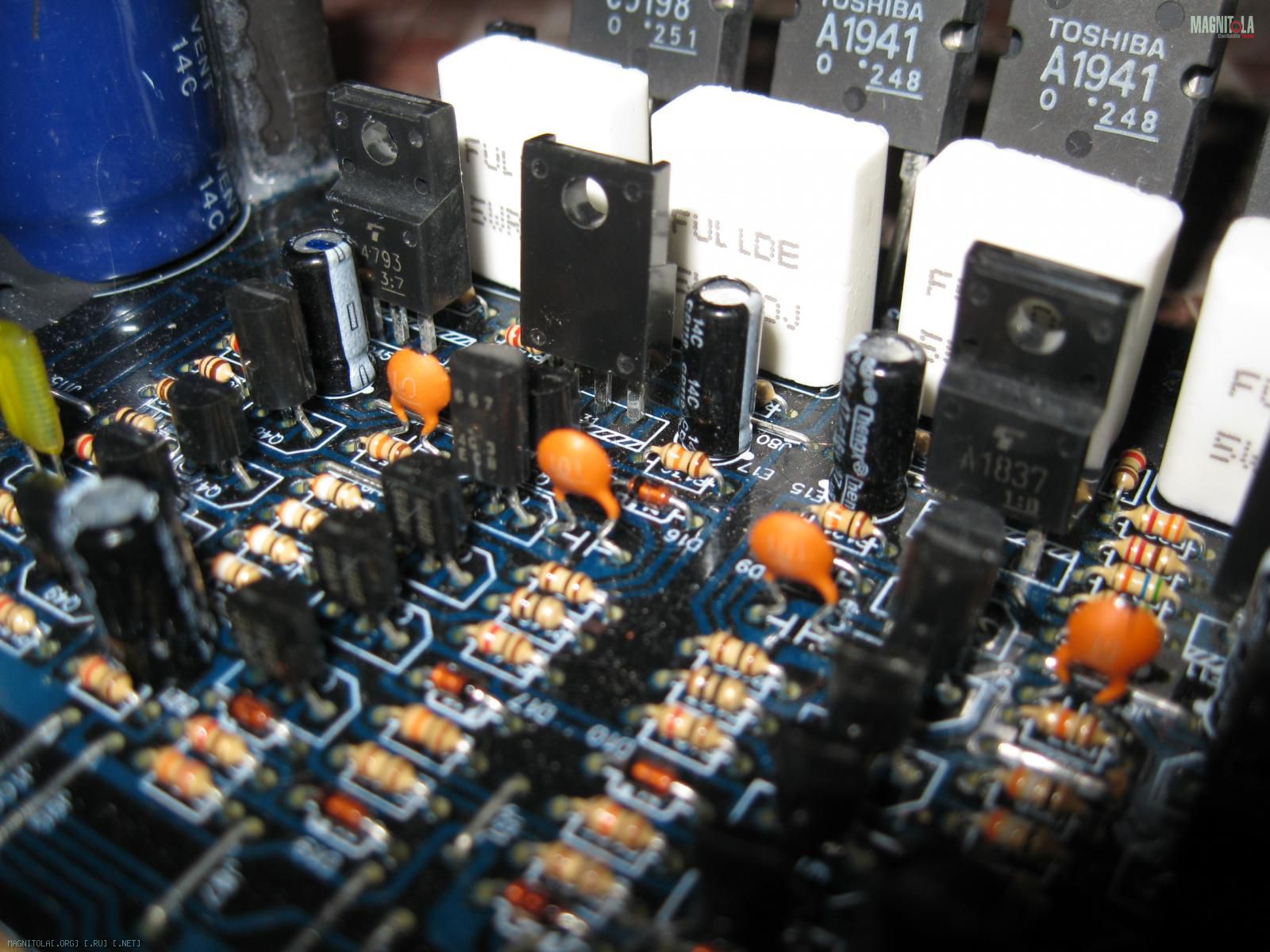

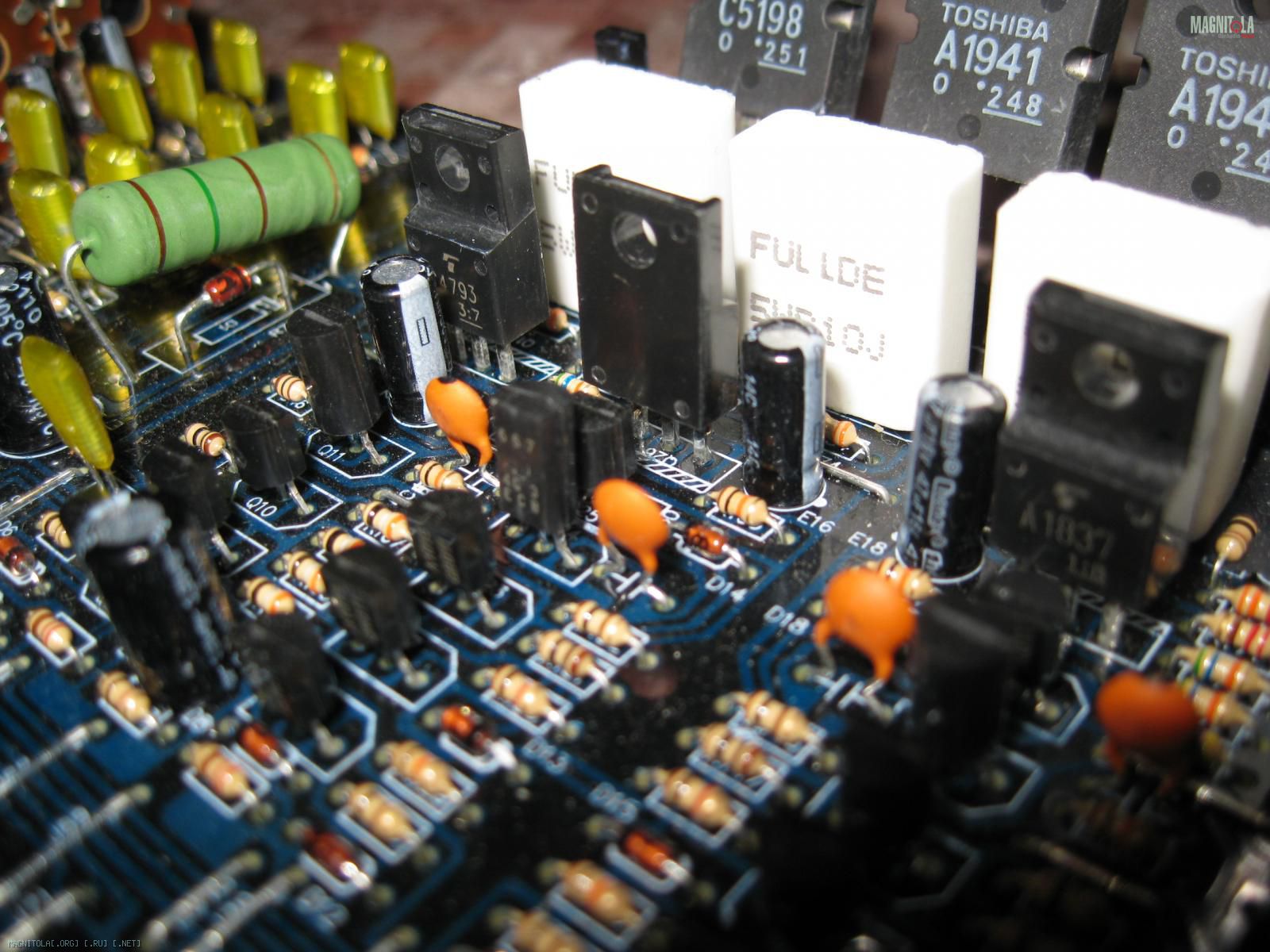

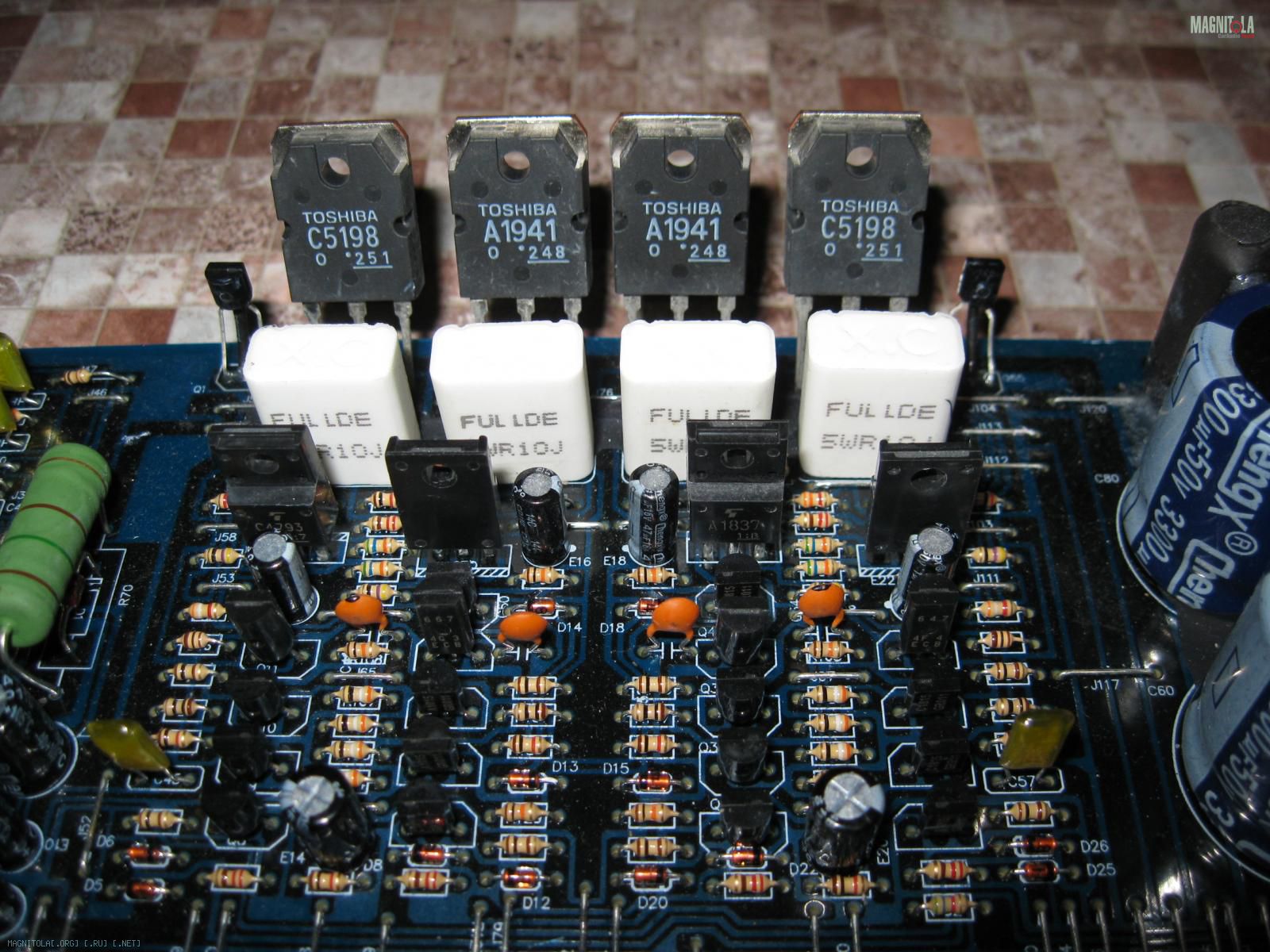

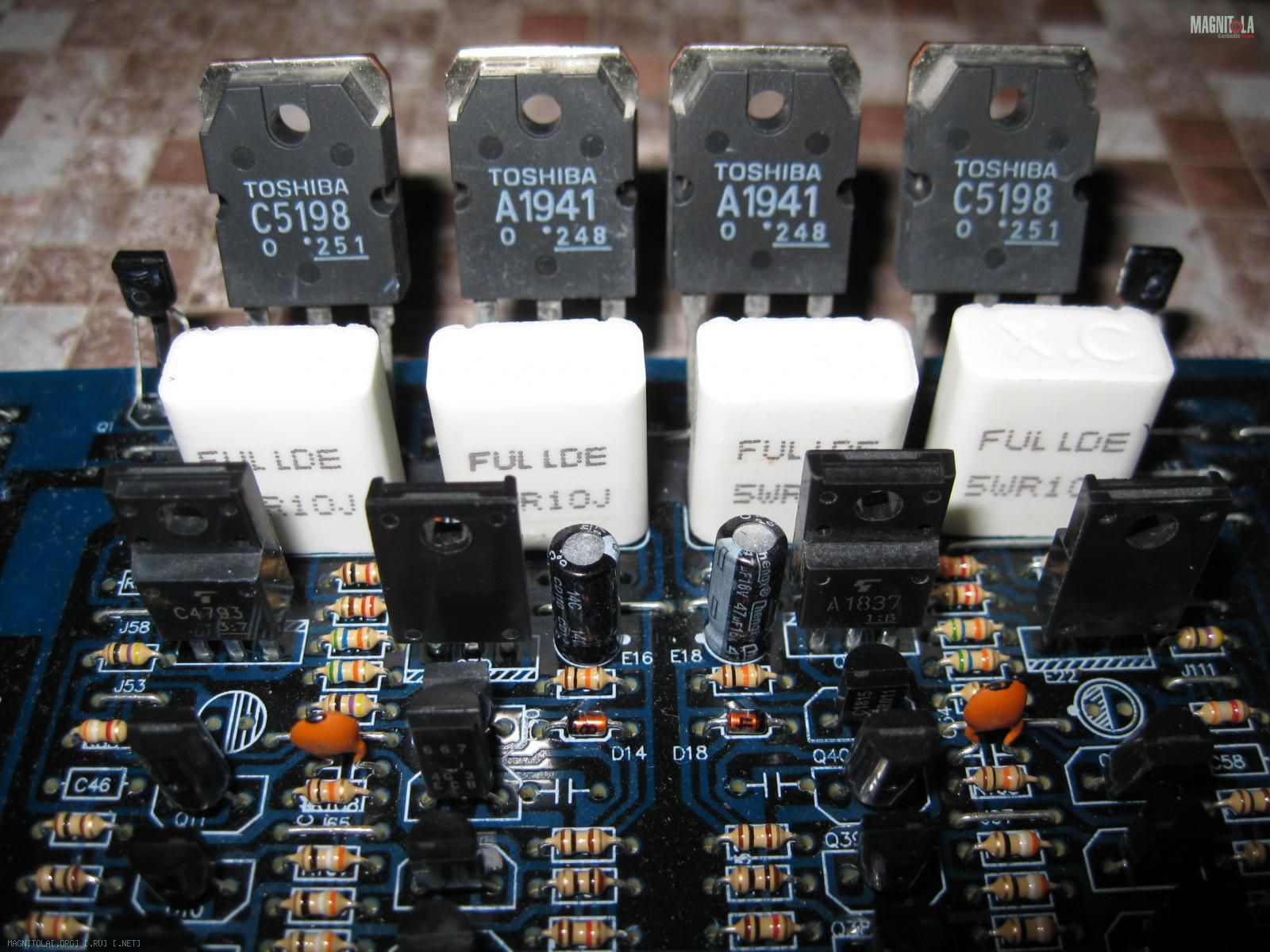

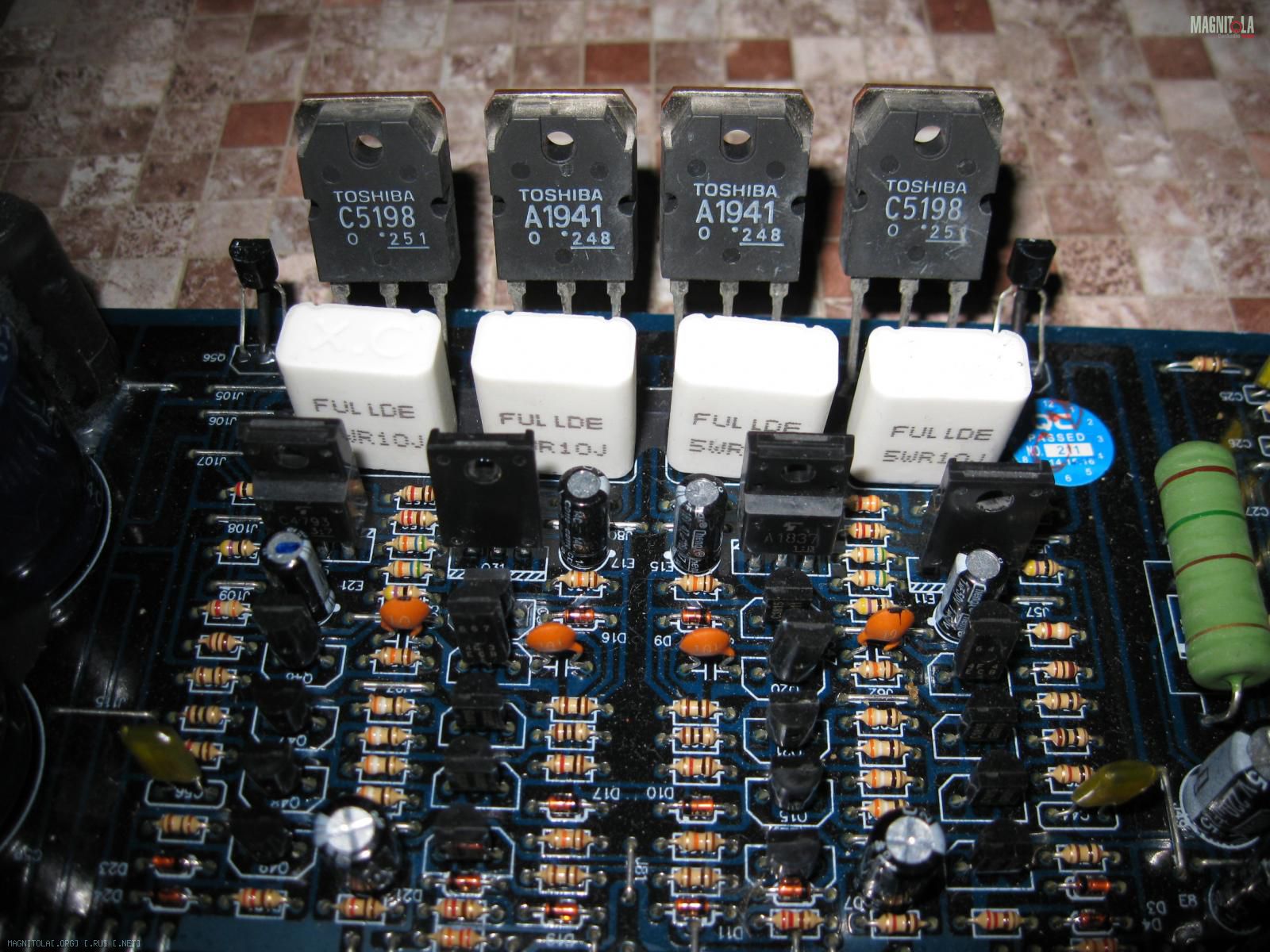

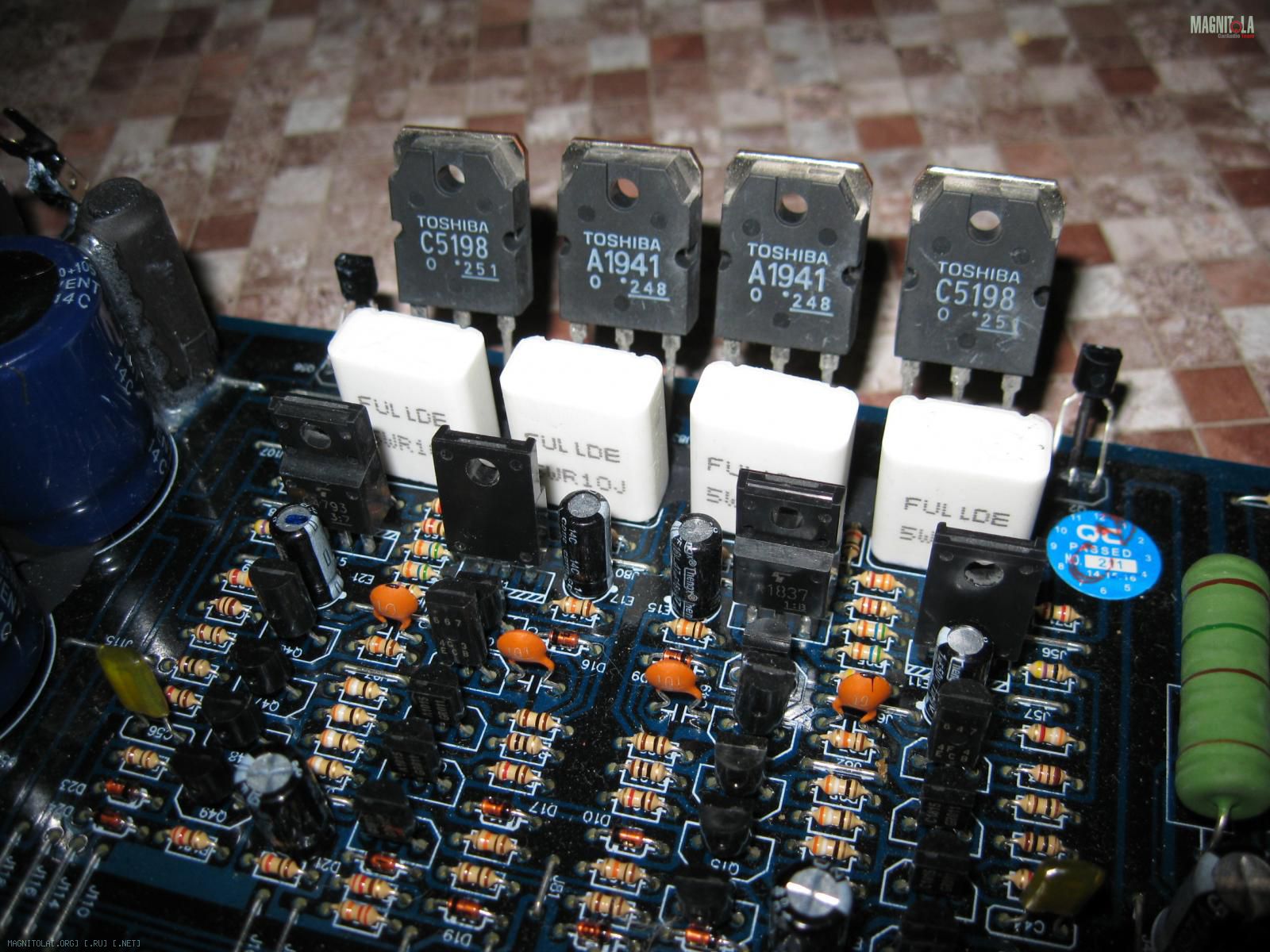

В общем куплена кучка, из неё подобраны пары с наиболее схожими параметрами, ну и впаяно на свои места, получается вот так:
Вложение 889970 Вложение 889976 Вложение 889980 Вложение 889974 Вложение 889978 Вложение 889972
Так, с выходными и предвыходными каскадами разобрались, двигаемся далее.

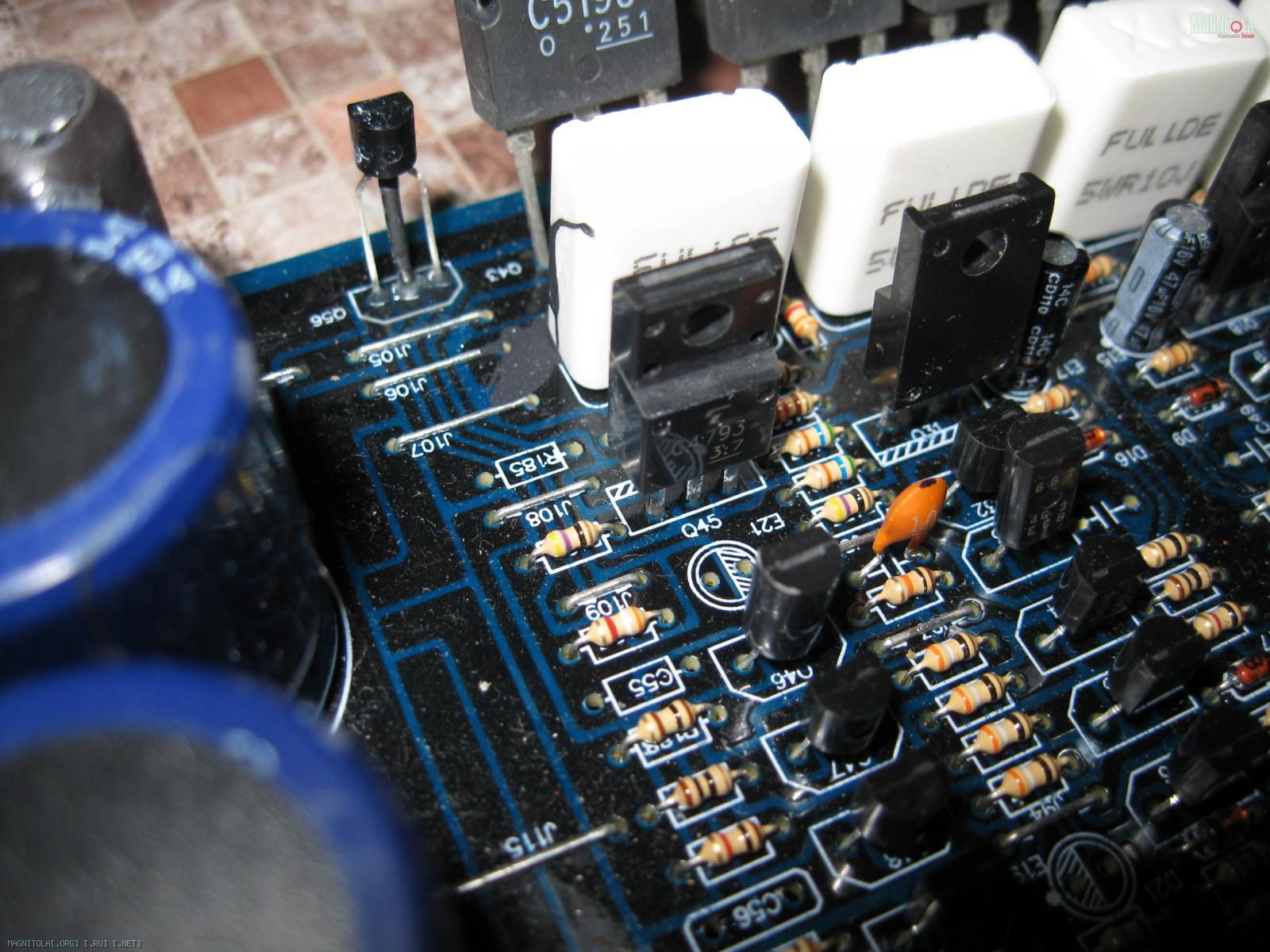

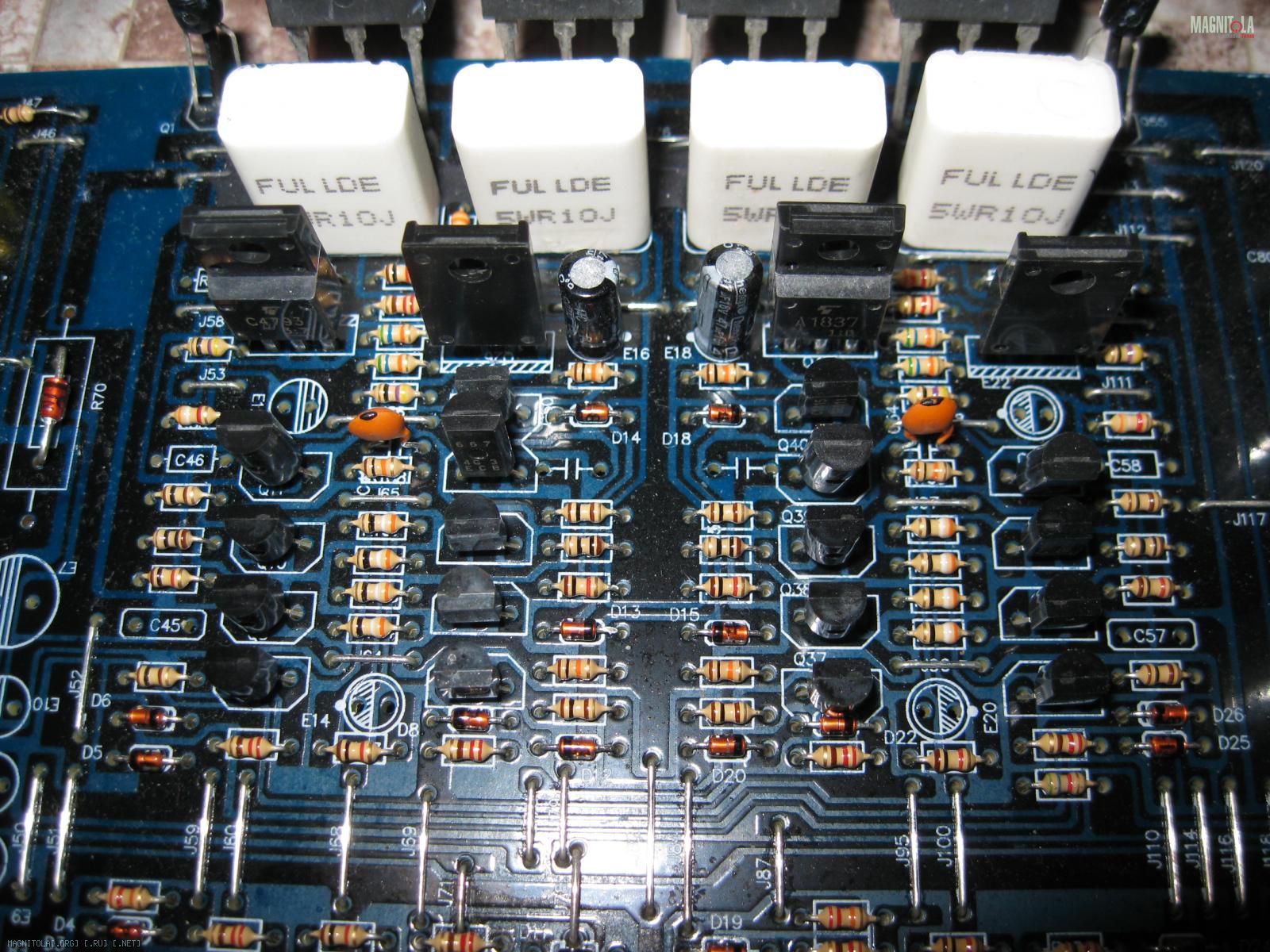

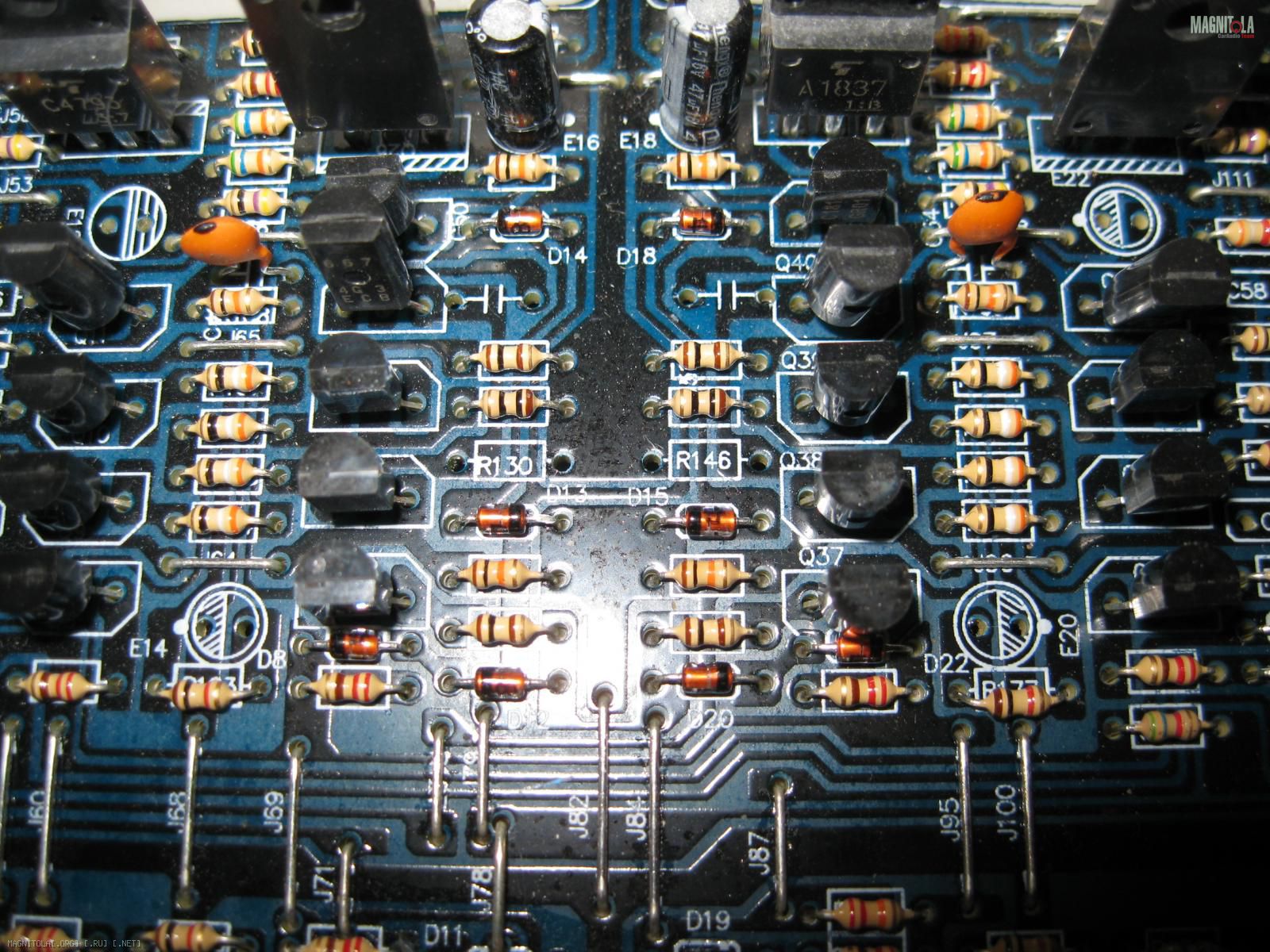

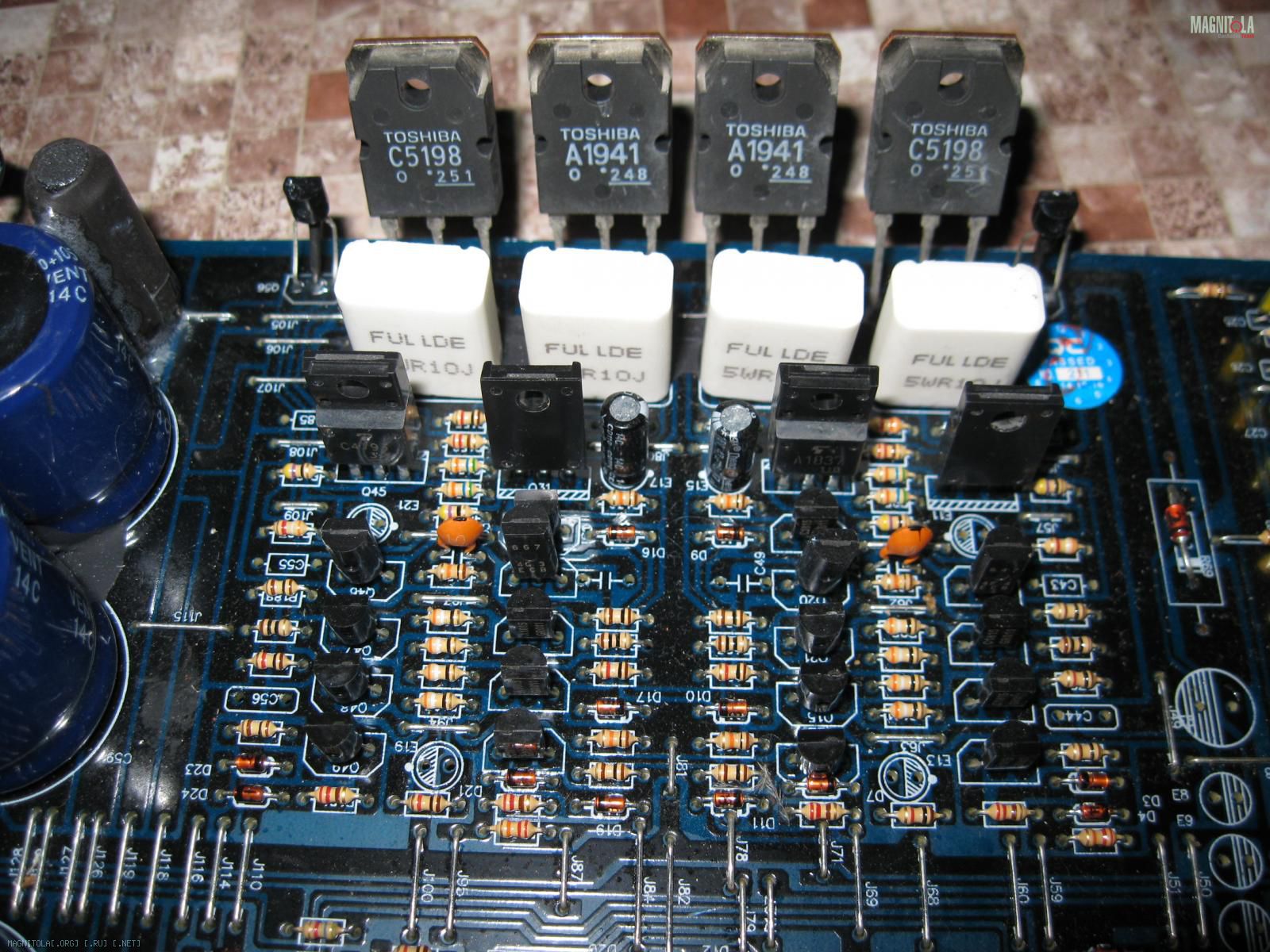

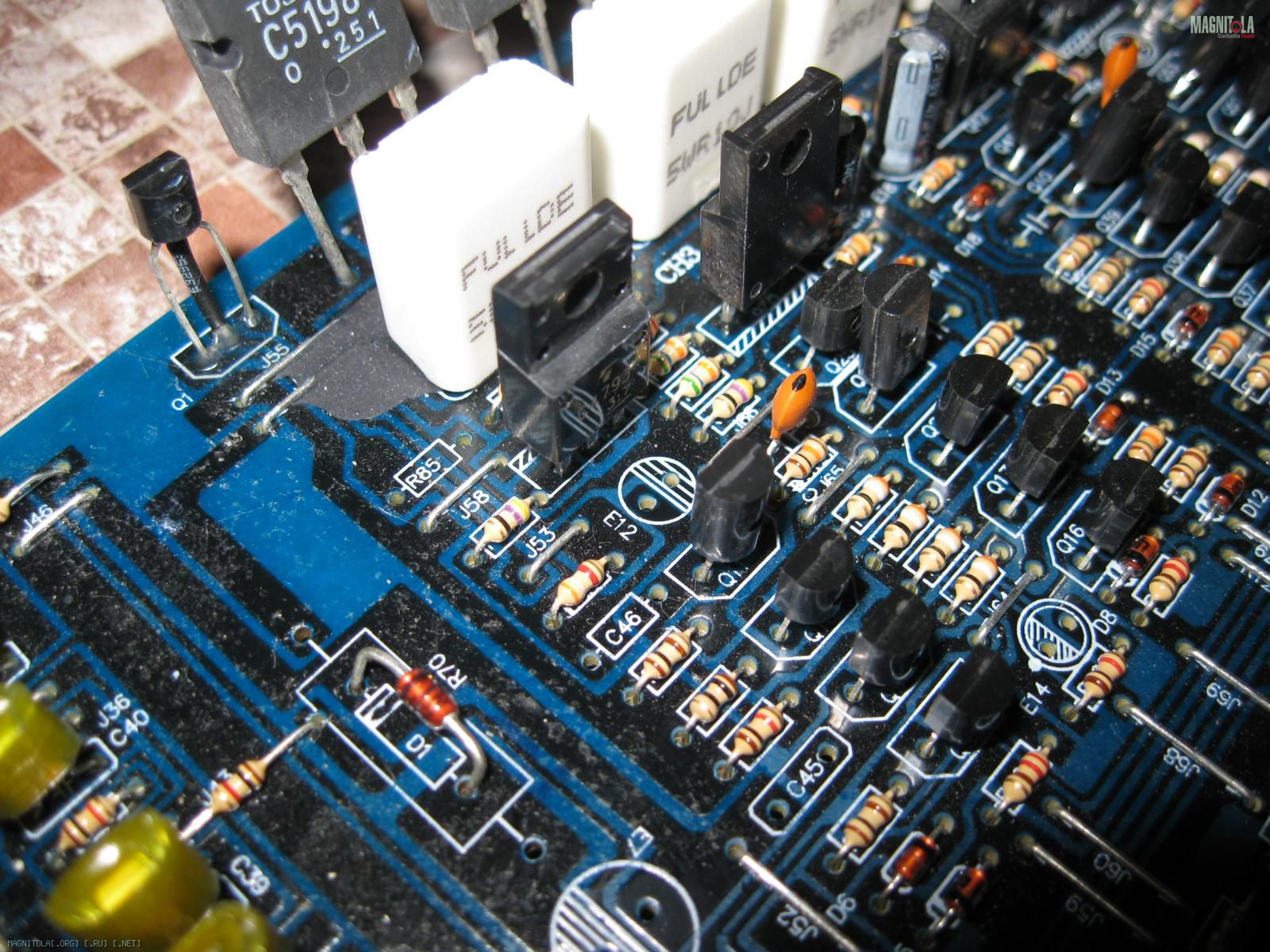

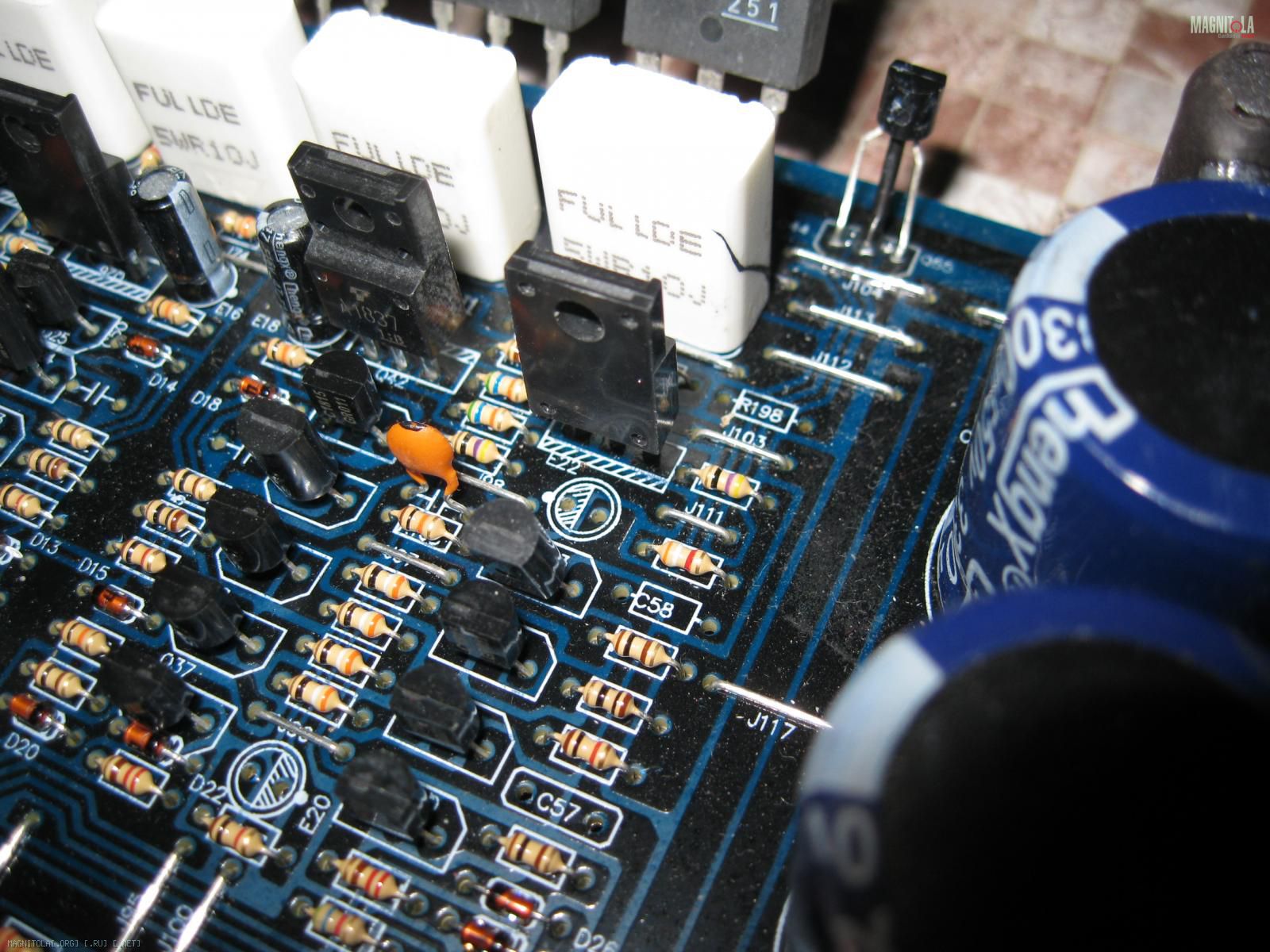

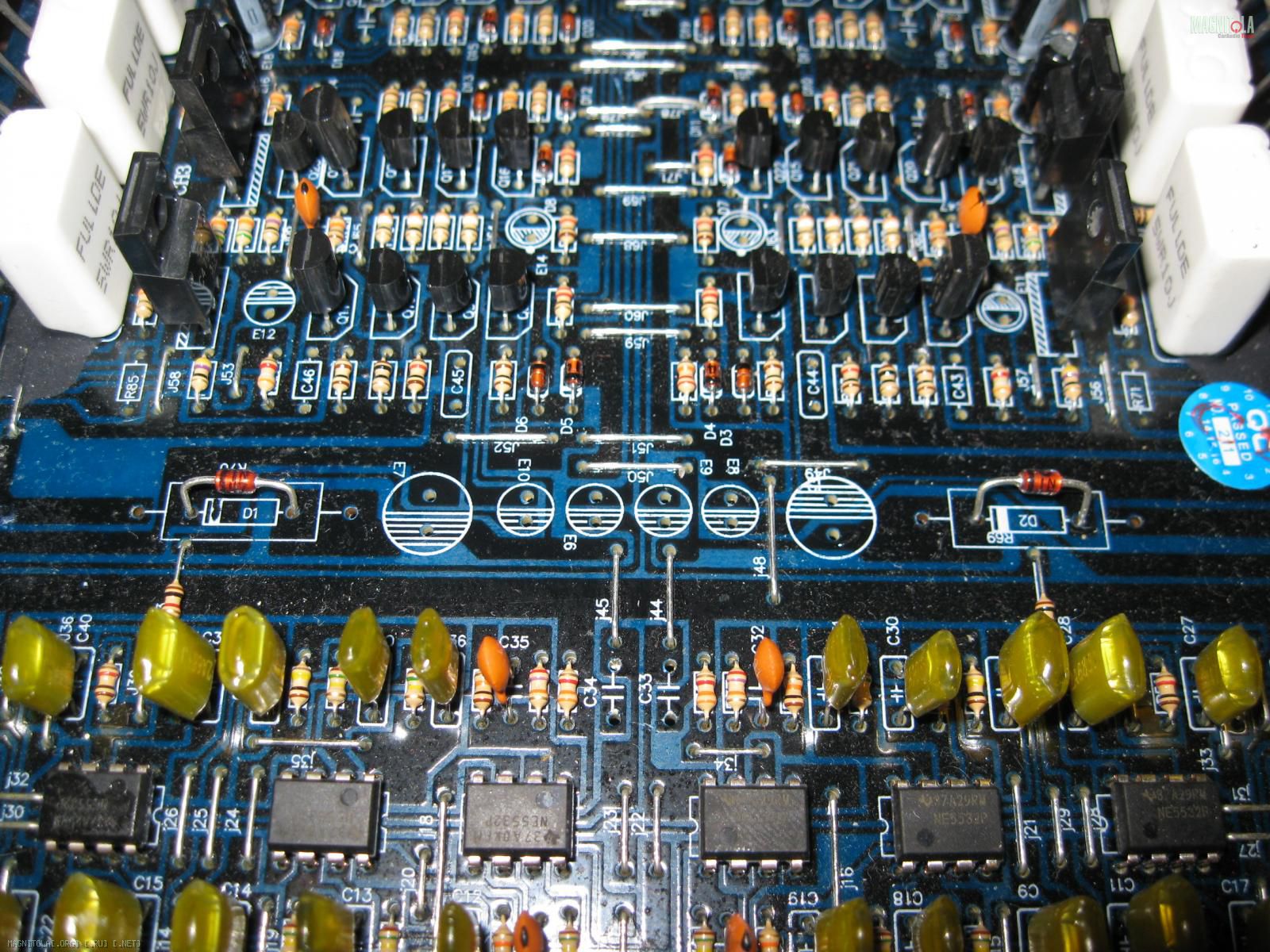

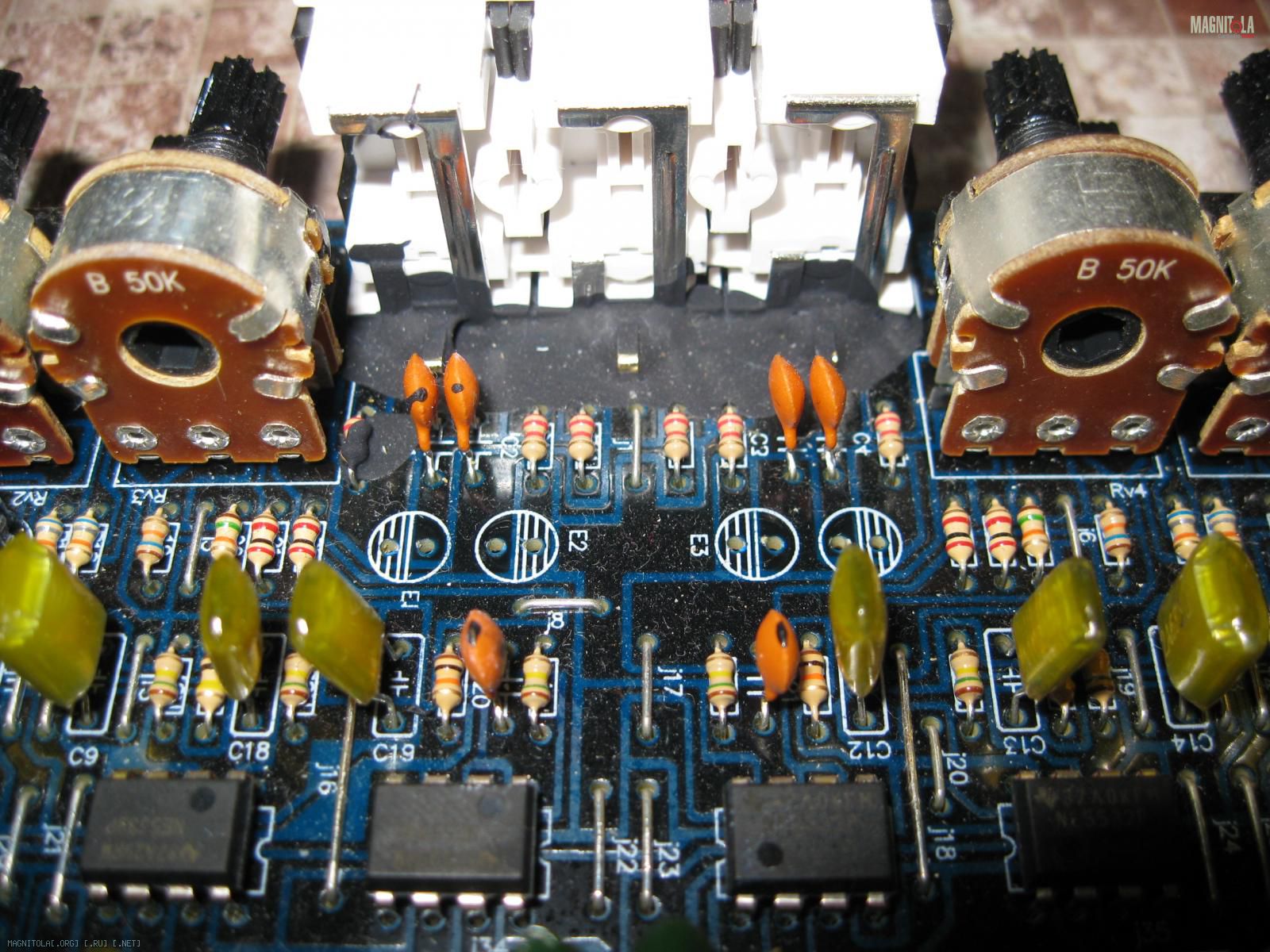

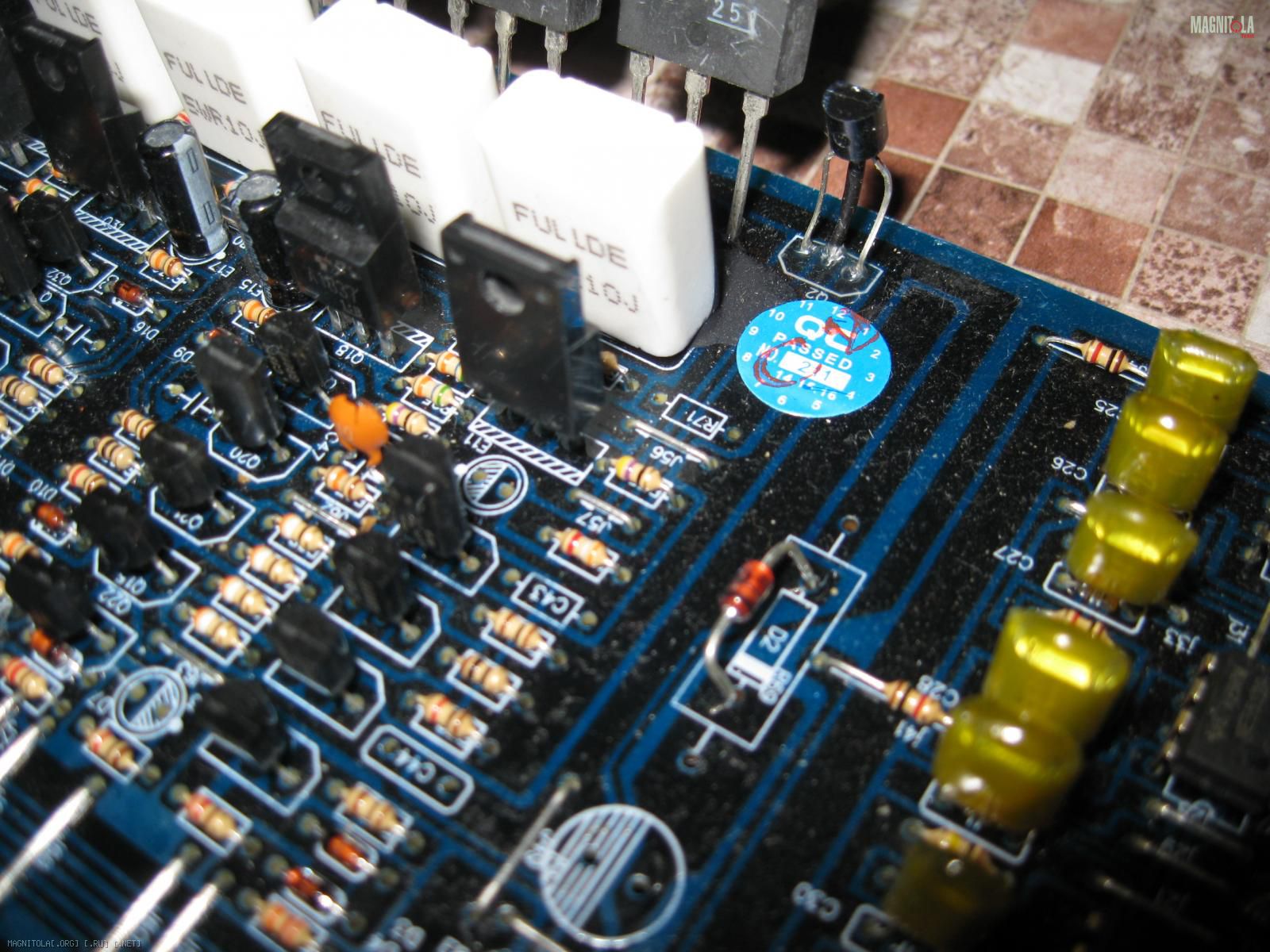

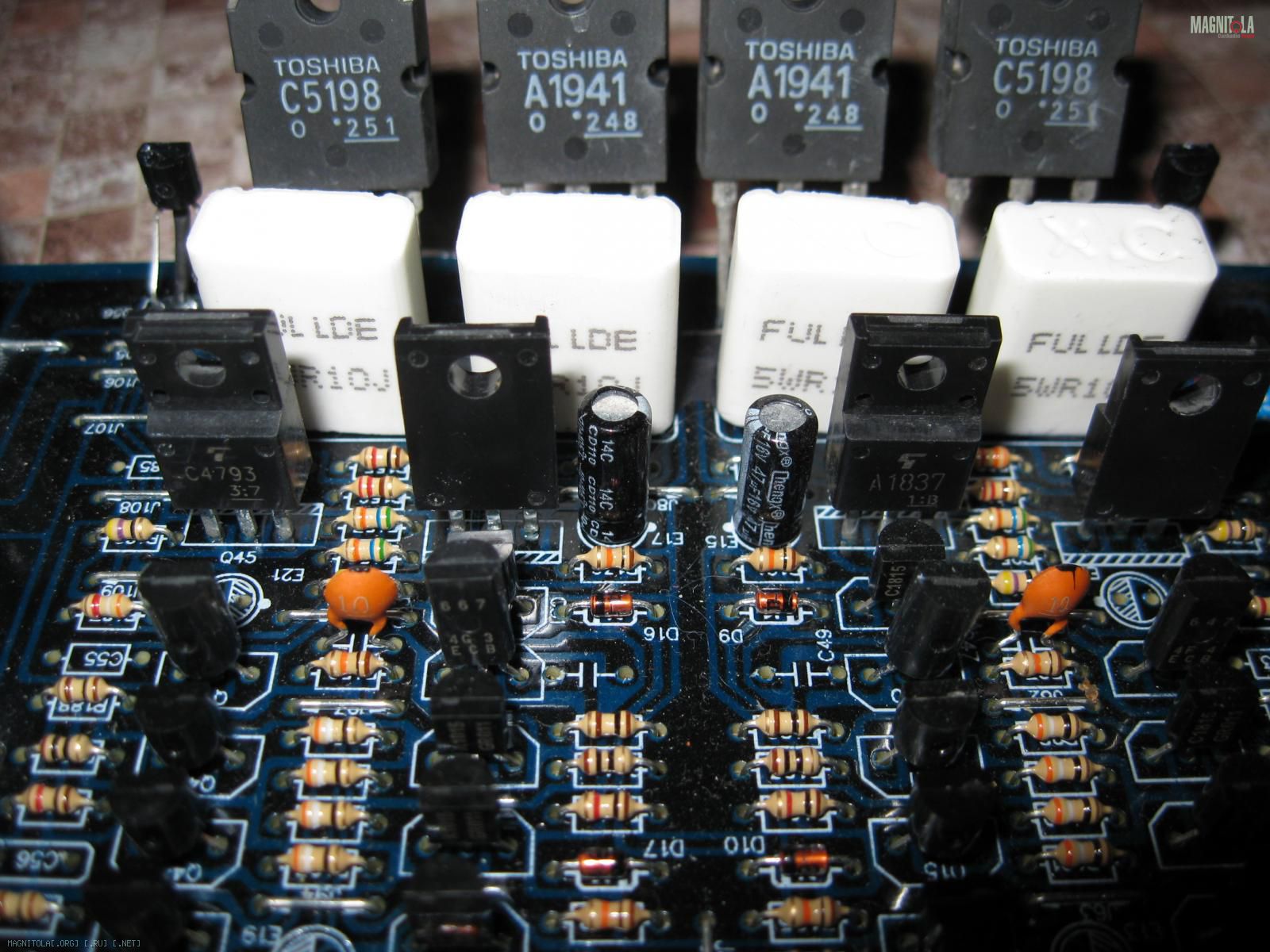

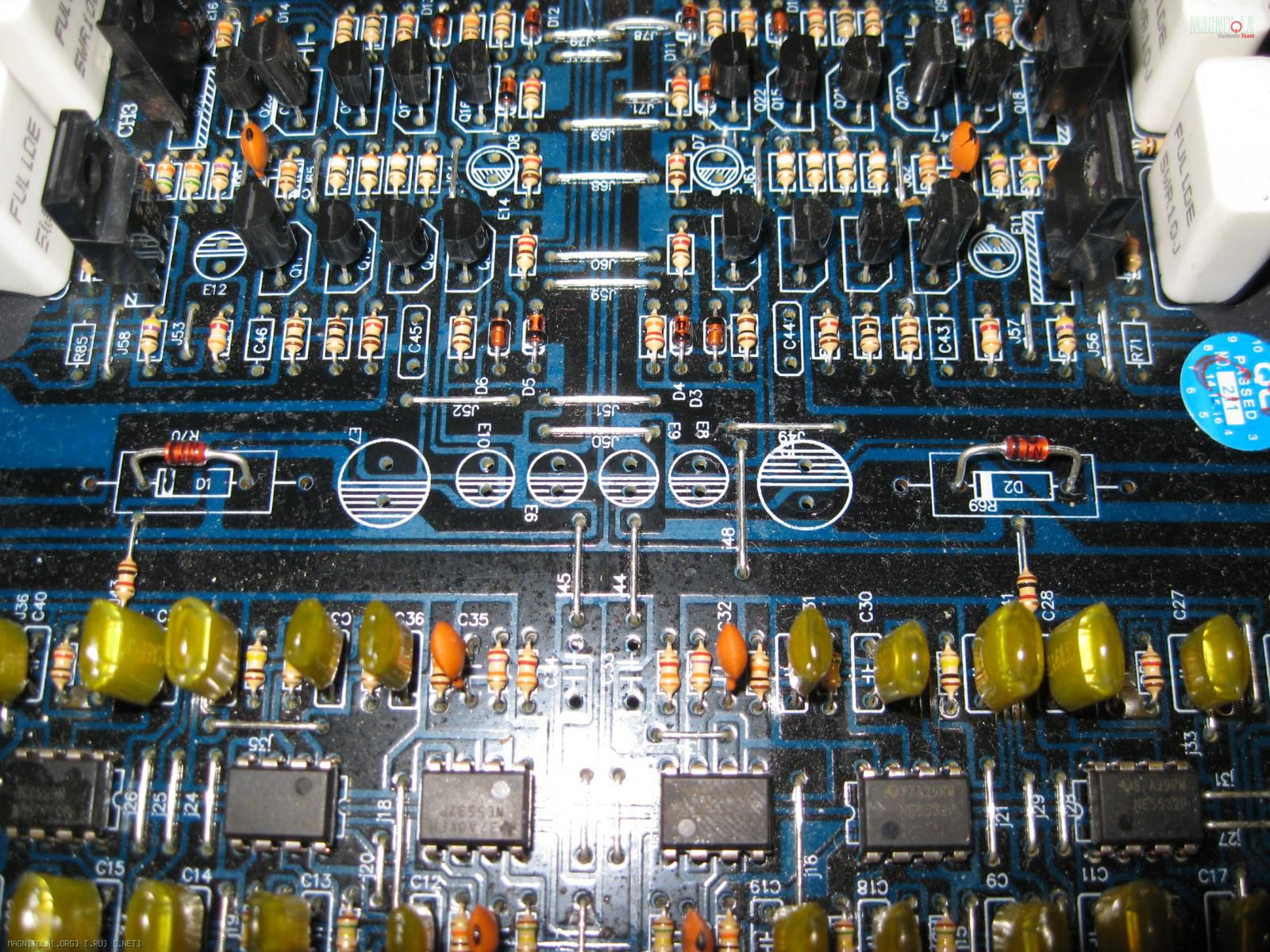

Вынимаем из платы чохом ))) всё, что нужно поменять для повышения уровня качества звучания УМ и за одно во входном каскаде и системе организации питания +/-15в :
Вложение 890004 Вложение 890006 Вложение 890000 Вложение 889998 Вложение 889996
Вложение 889994 Вложение 889990 Вложение 889982 Вложение 889984 Вложение 889986
Вложение 889992 Вложение 889988 Вложение 890008

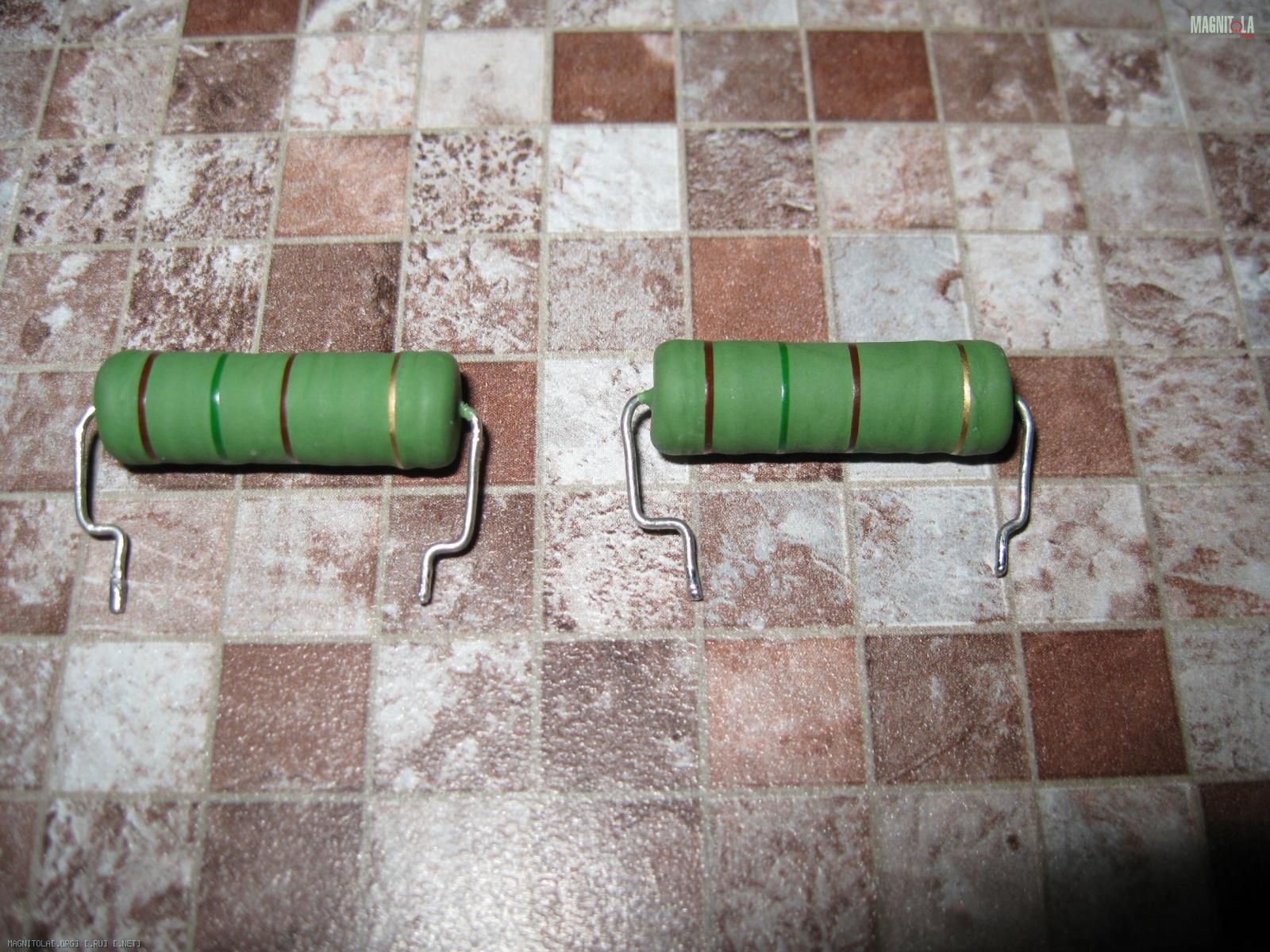

Для более надёжного монтажа балластных резисторов стабилизаторов рекомендую применять вот такую формовку ножек:
Вложение 890002

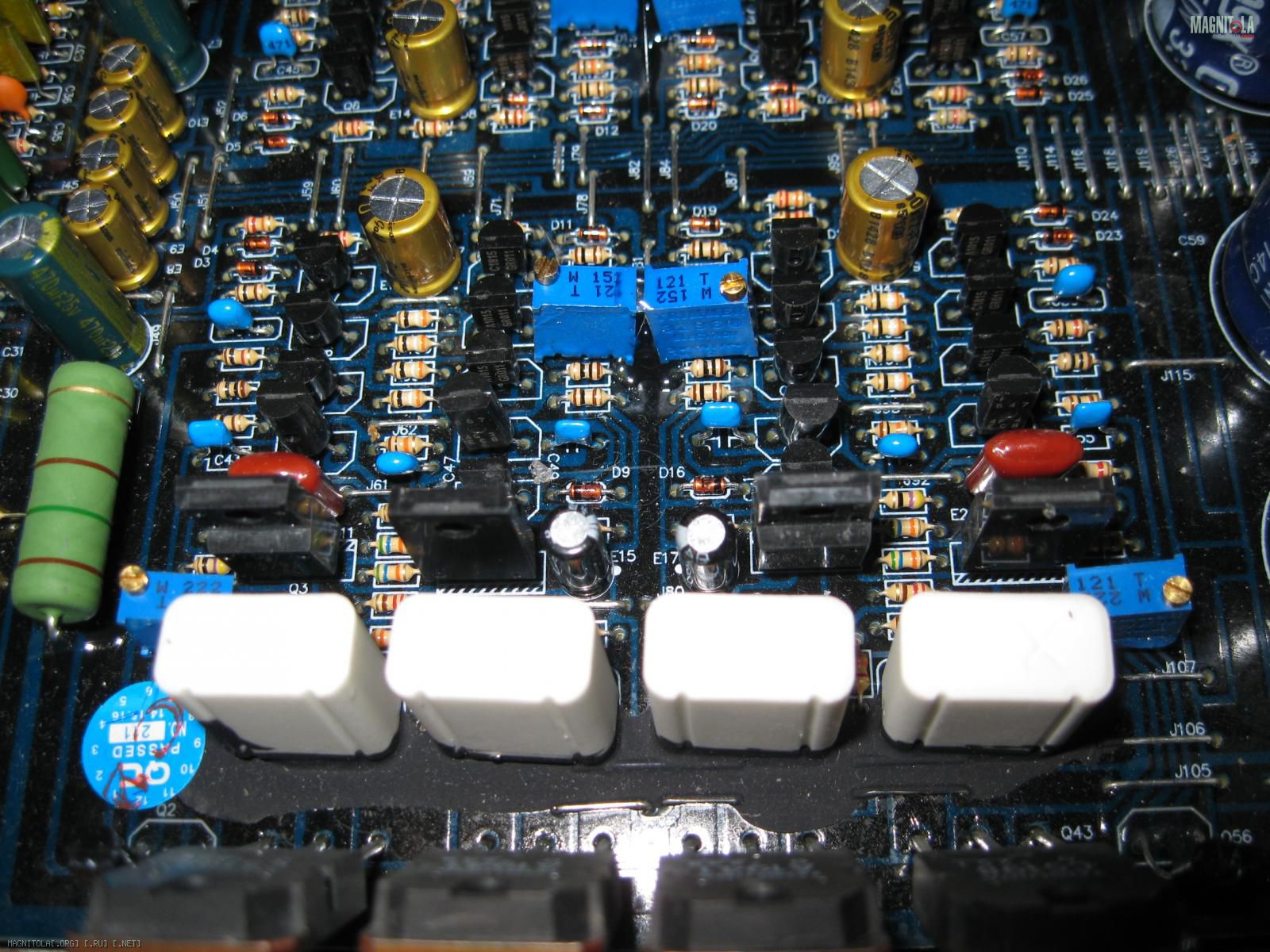

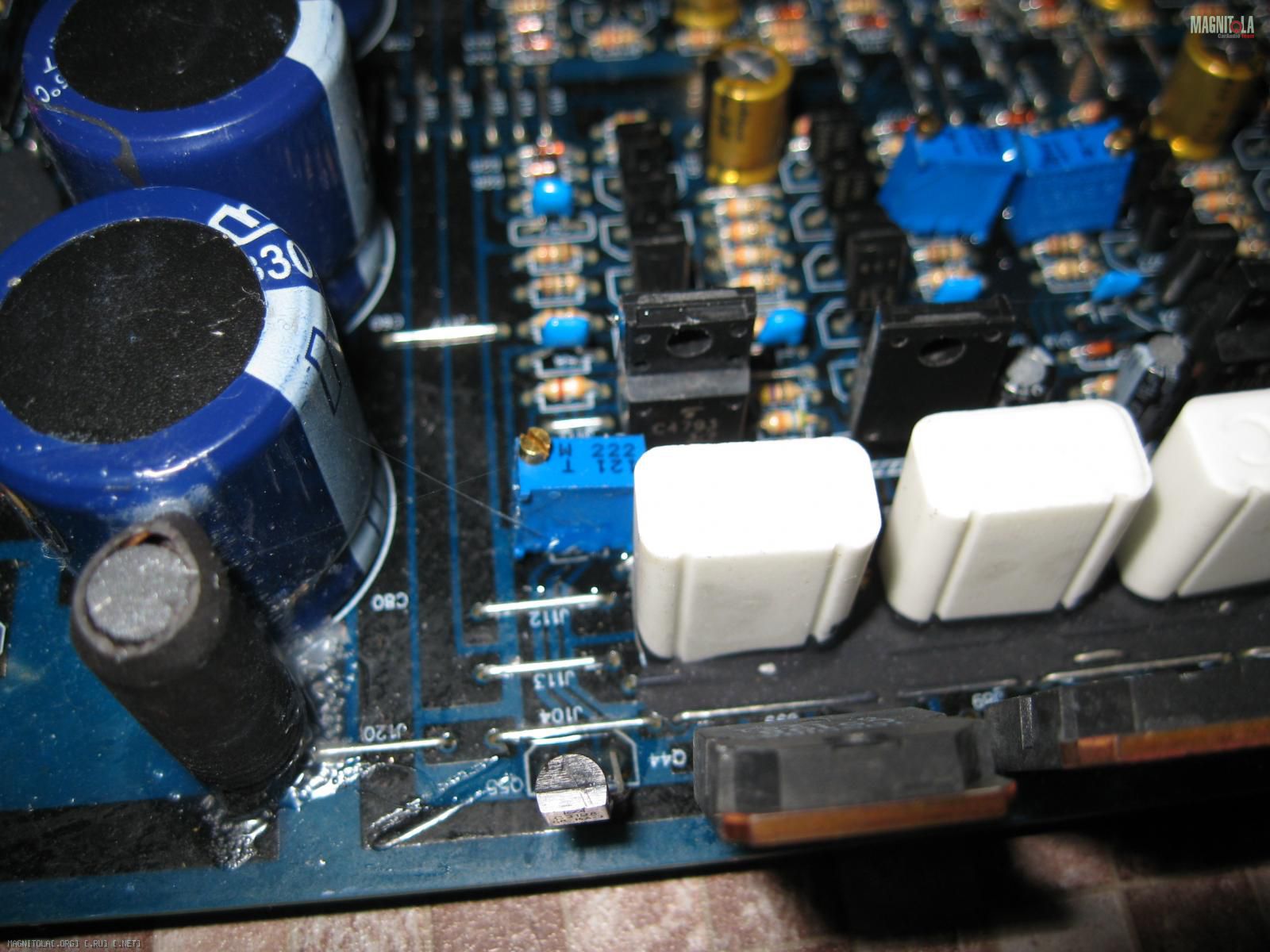

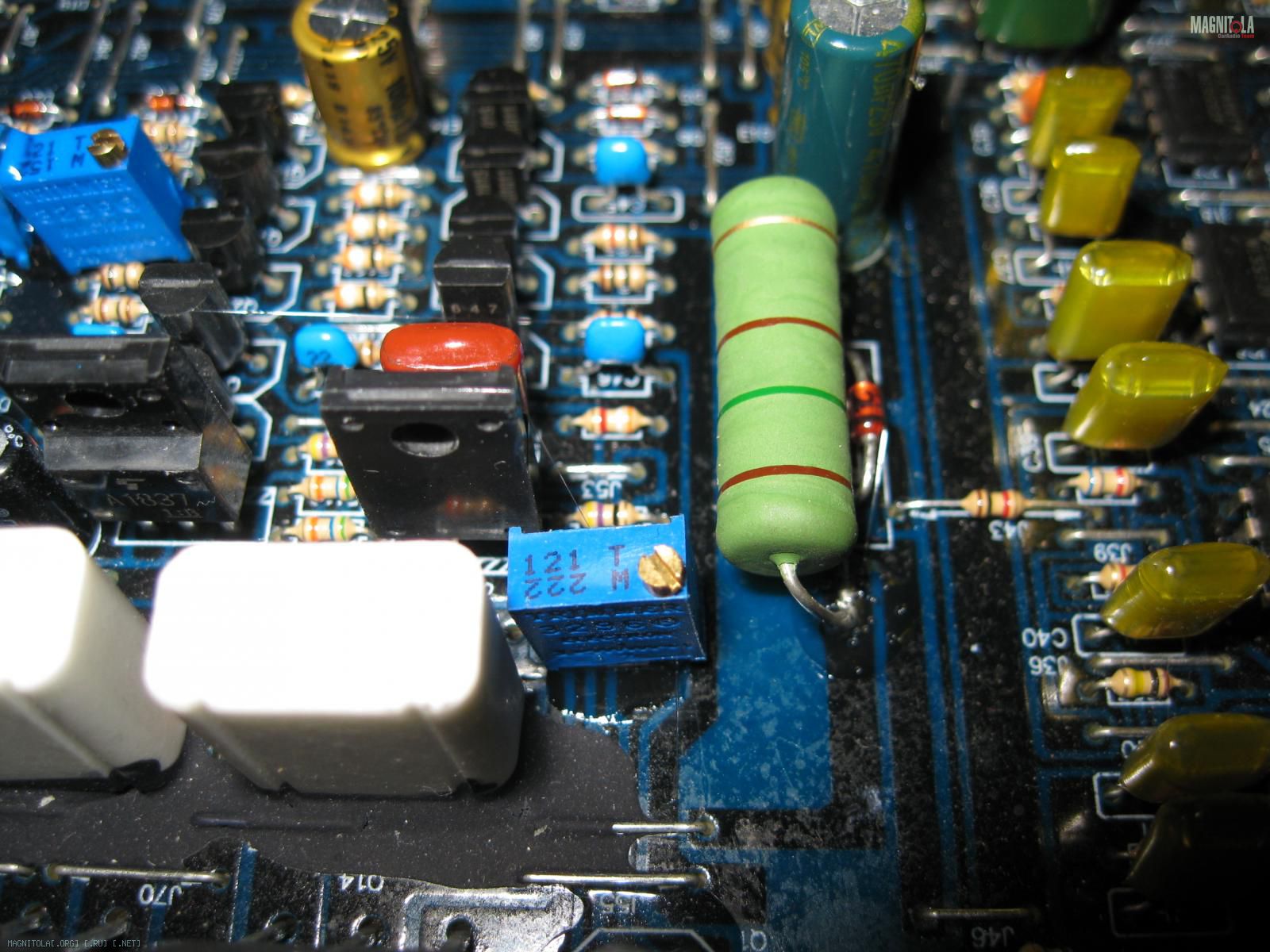

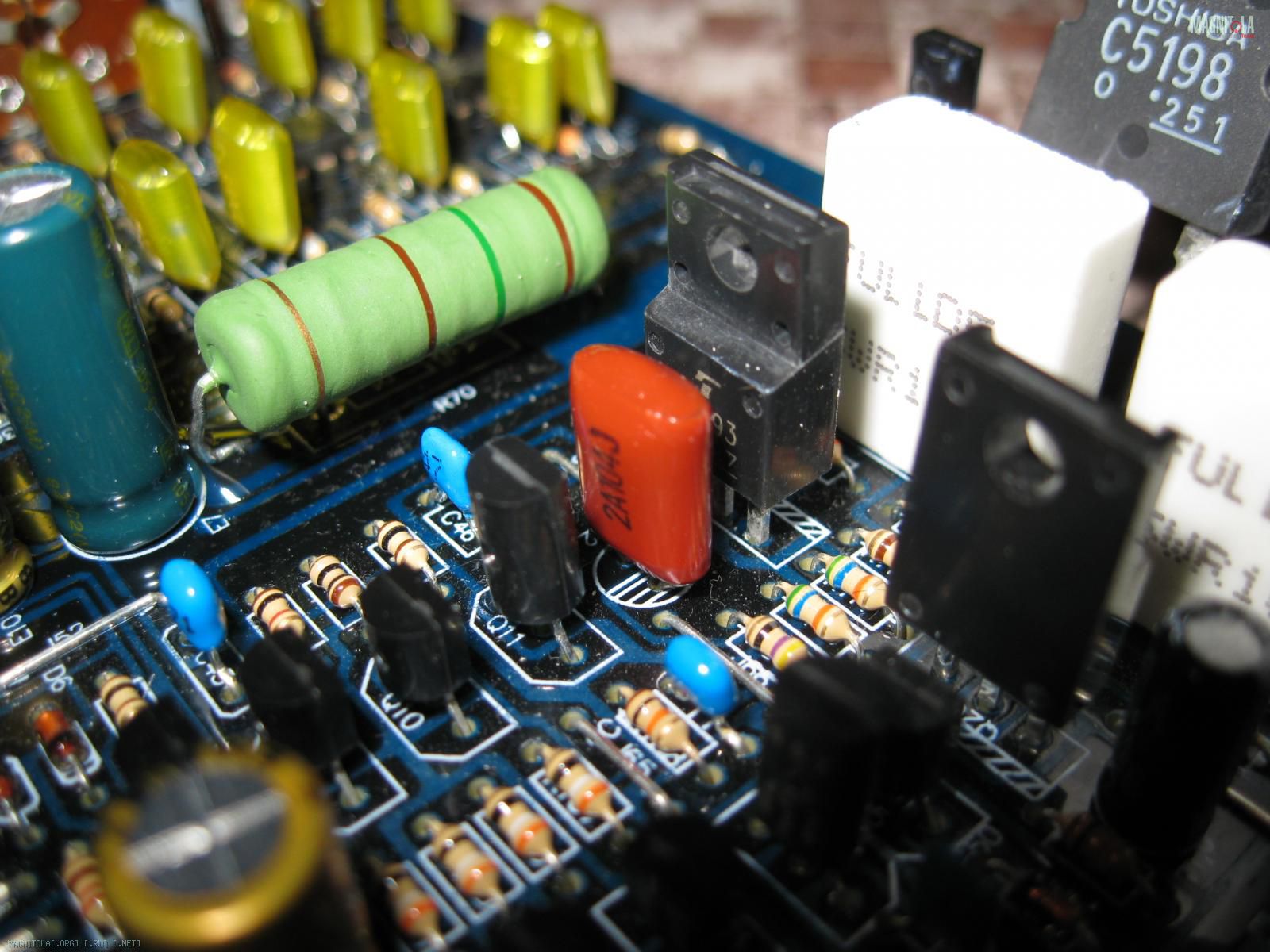

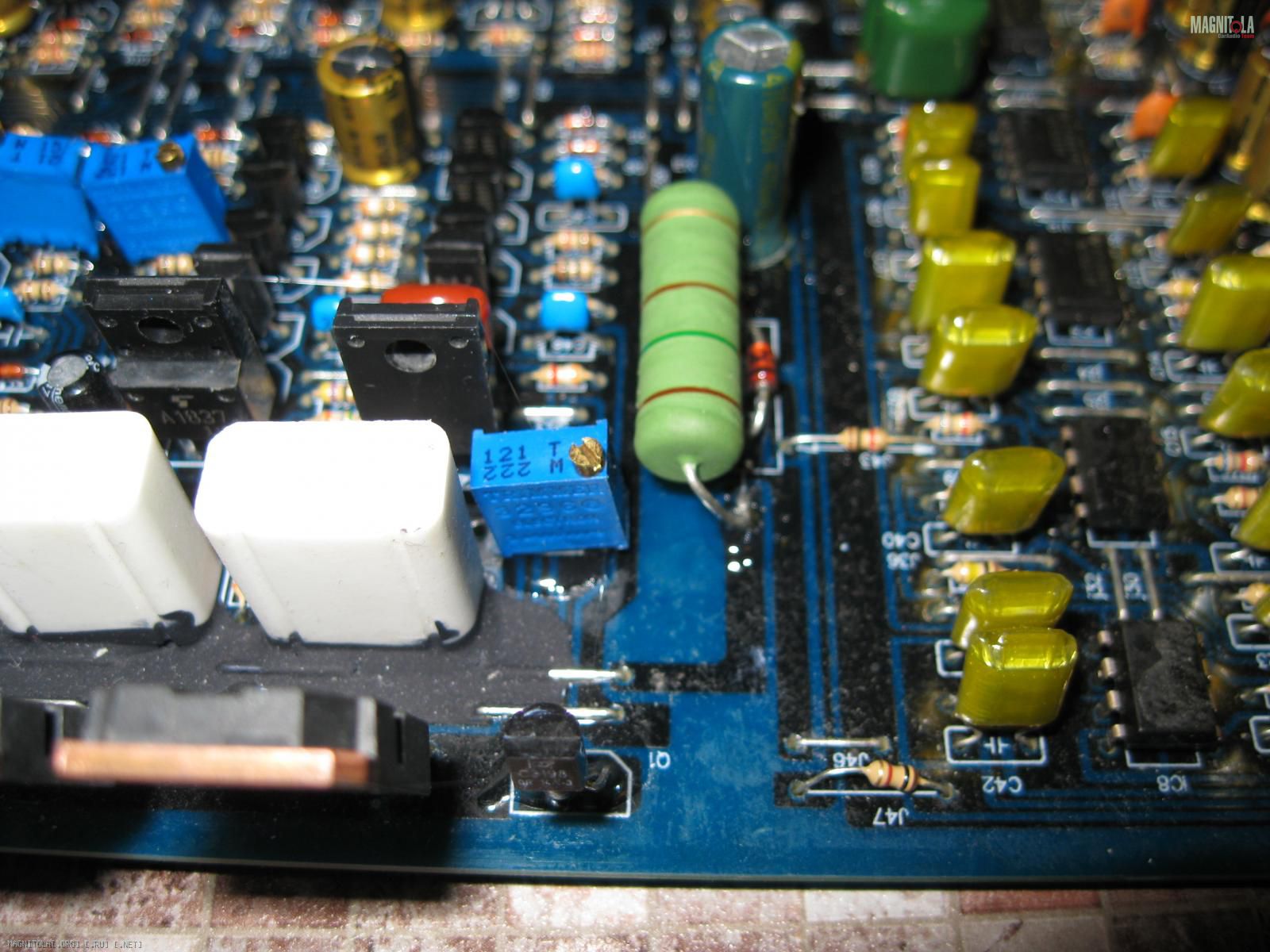

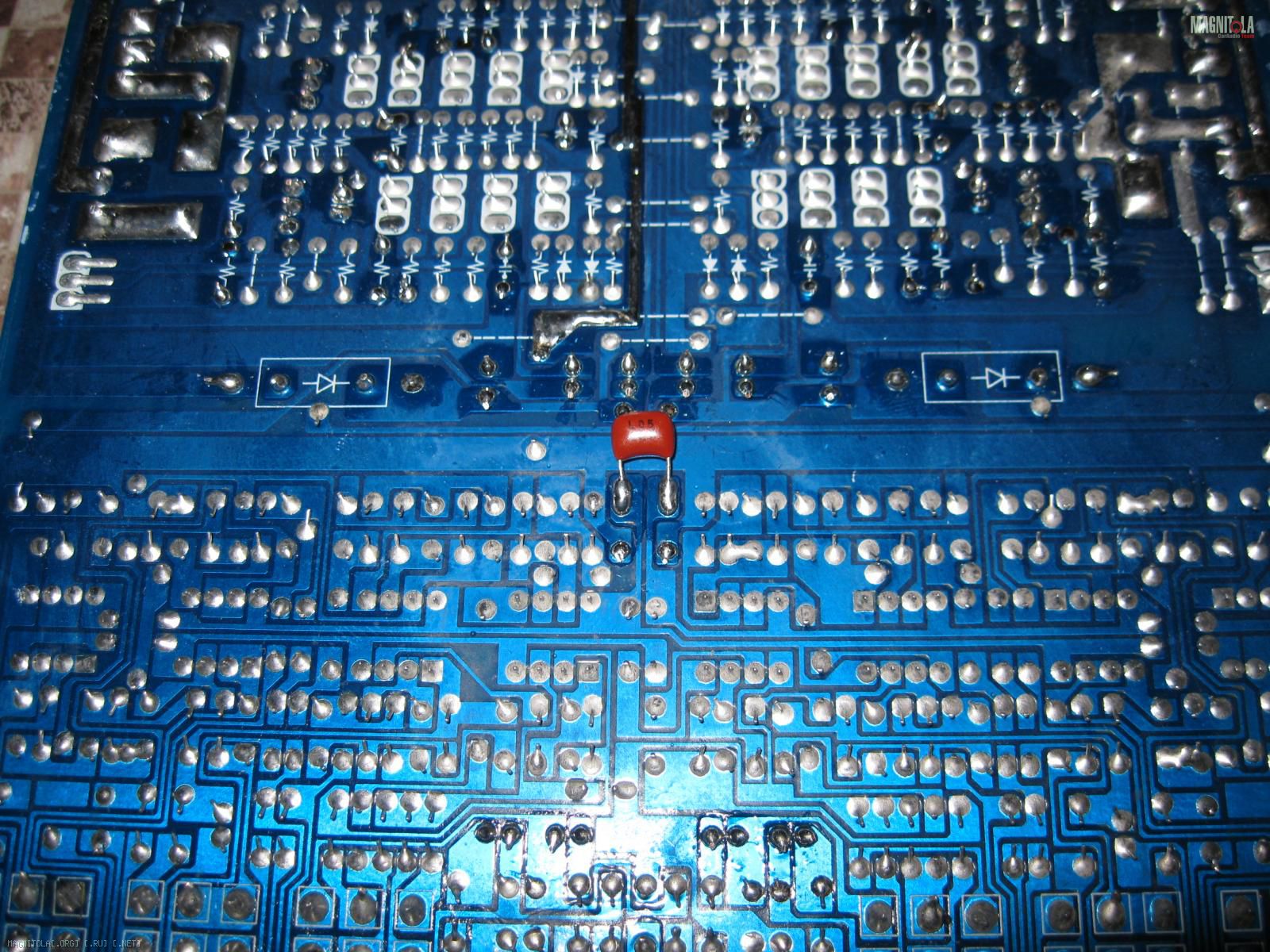

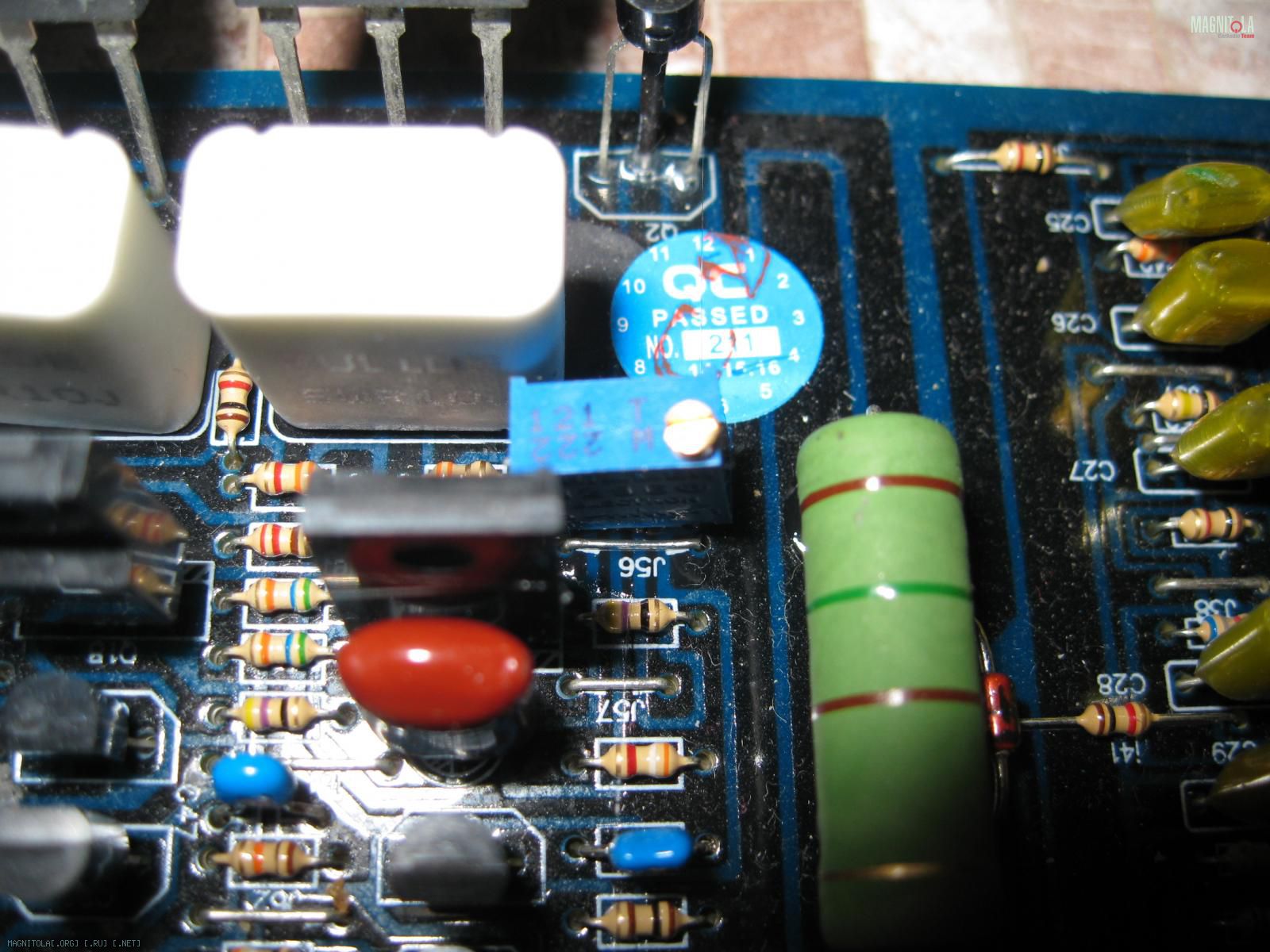

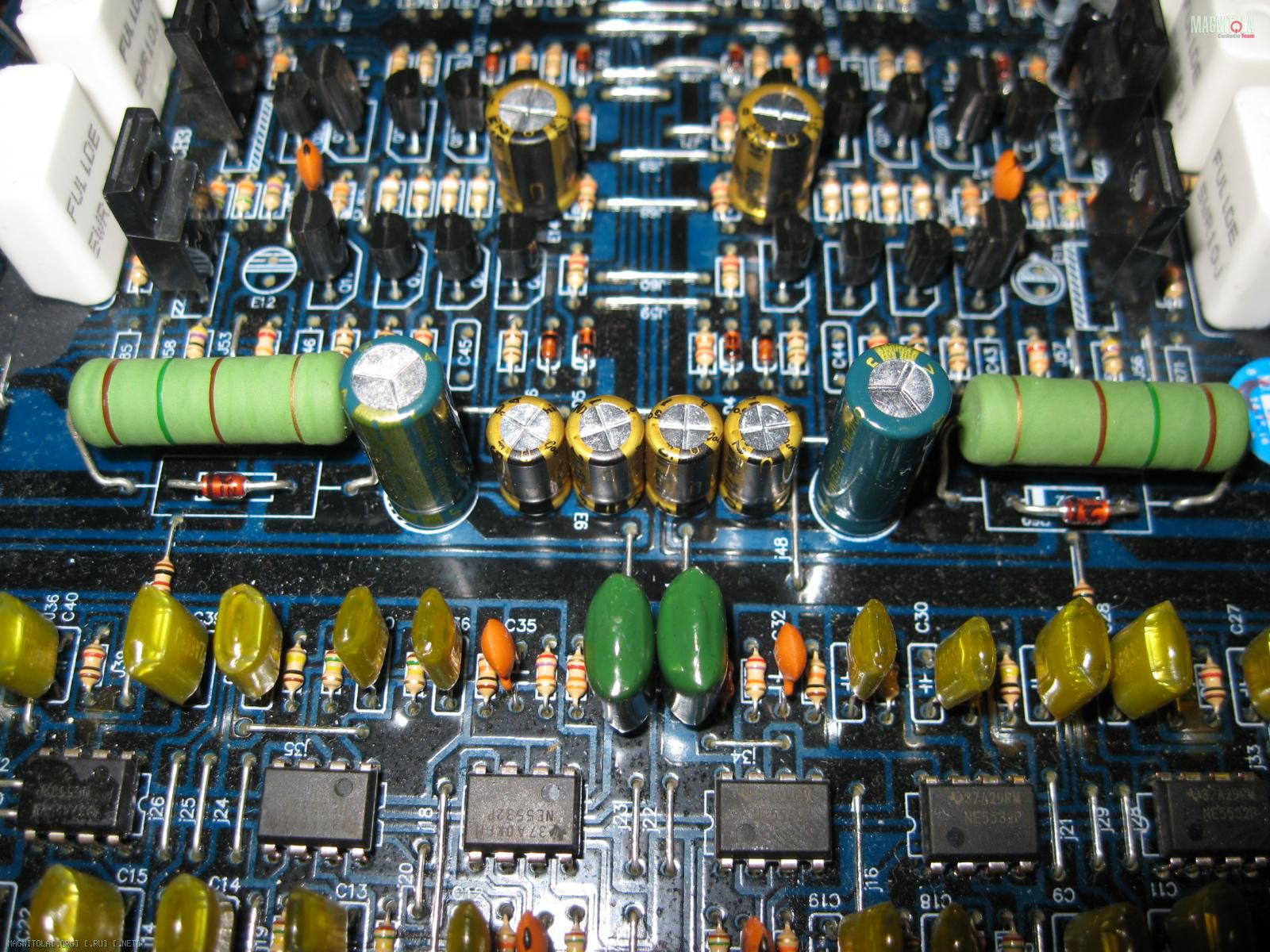

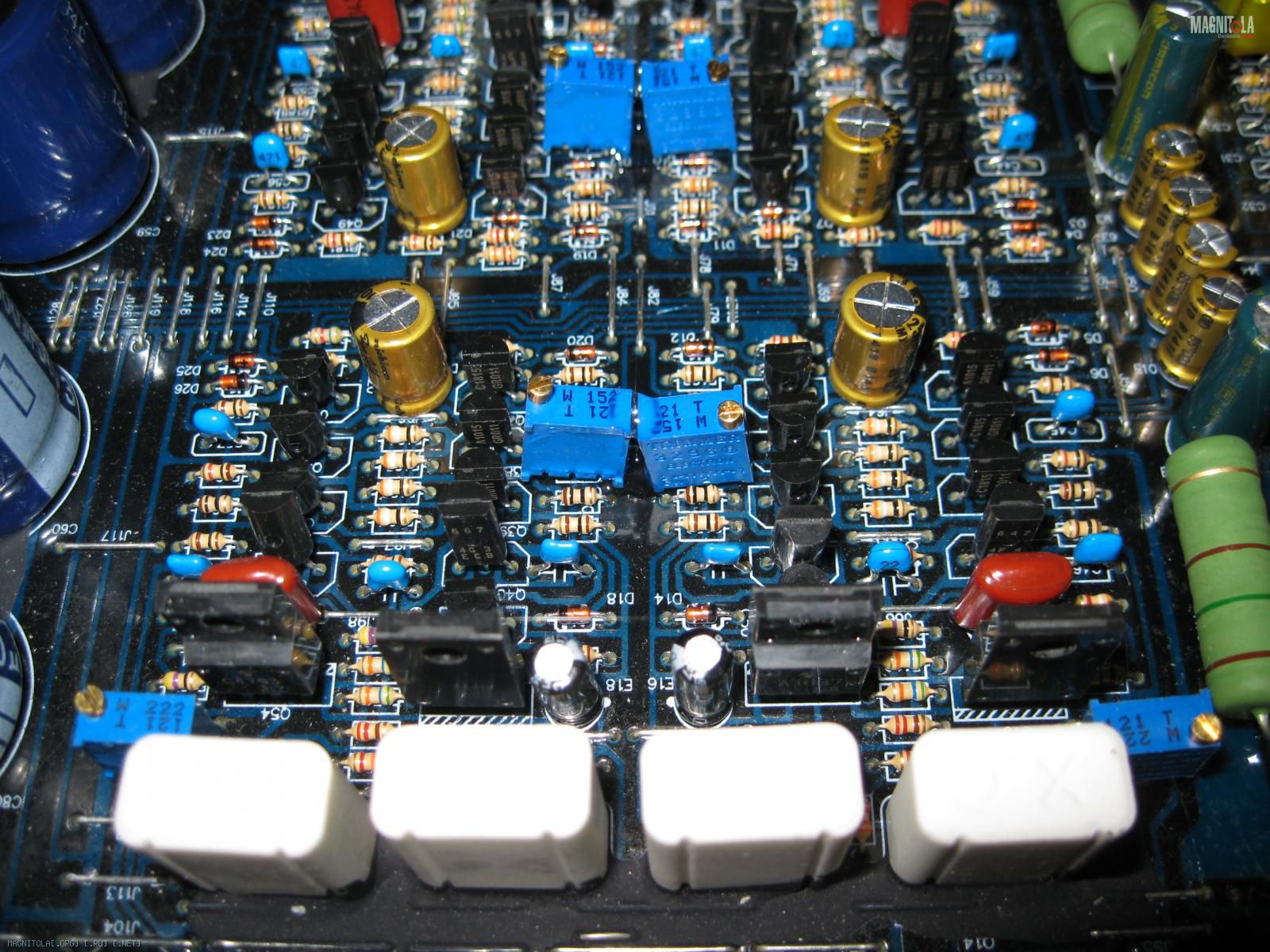

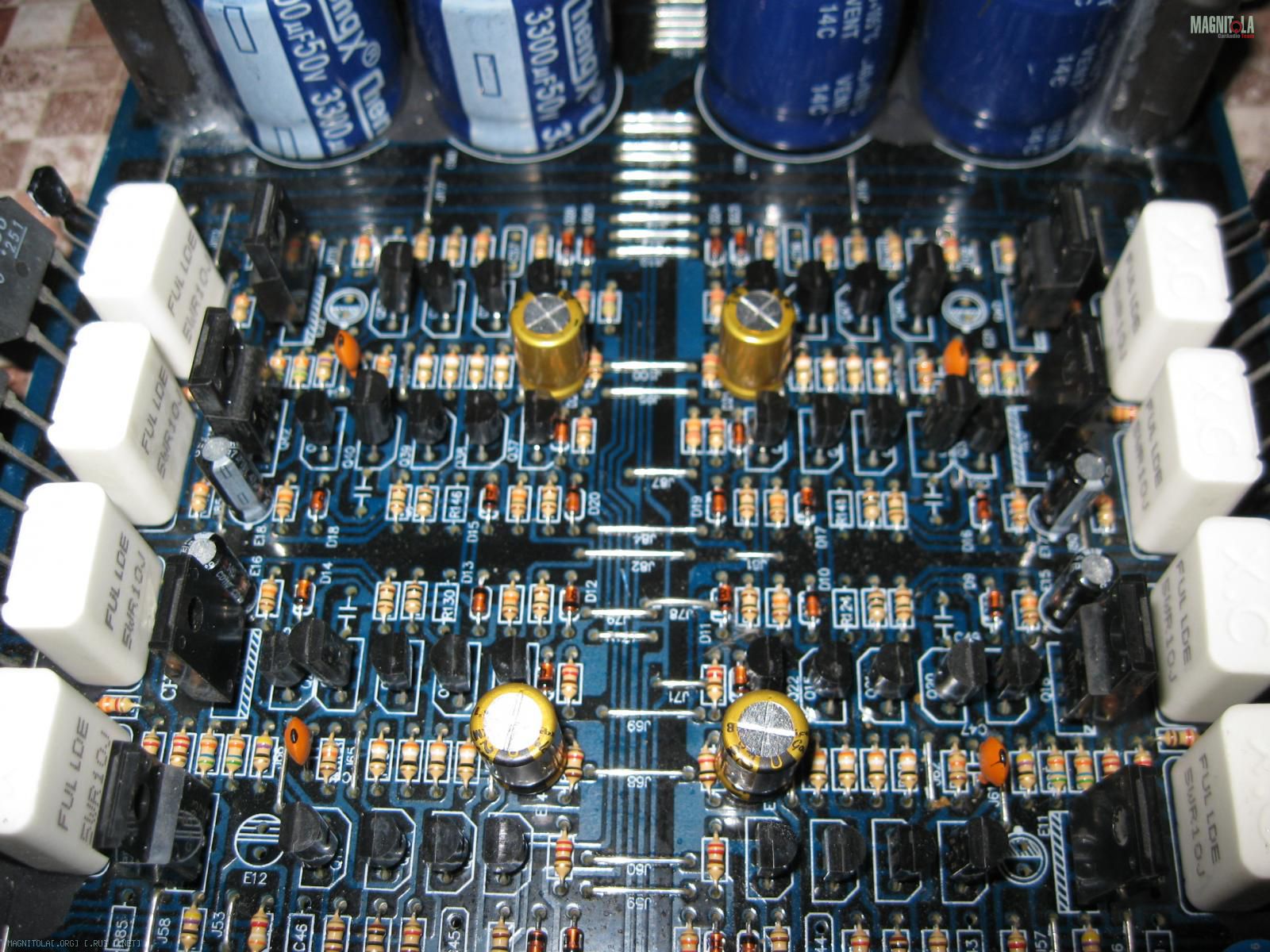

Ну далее заполняем пустые места соответствующими компонентами:
Вложение 890010 Вложение 890012 Вложение 890014 Вложение 890016
Вложение 890018 Вложение 890020 Вложение 890022 Вложение 890024
Вложение 890026 Вложение 890028
Снова всем привет!
Ну что, декабрь уже пора бы уже :) и закончить доработку девайса, тем более что осталось не много.
Доработка каскадов предварительного усиления и обработки сигнала сделаю исходя из того как я представляю потенциальное назначение девайса и о чём ранее написал.
Соответственно из этого и вытекает, что каскады басс-буст в чистом виде девайсу это как собаке пятая нога, т.е. эти каскады подлежат безжалостной ампутации ))). Кроме этого конфигурация схемотехники девайса такова что в режиме Full тракт предварительного усиления сокращается до каскада первичного усиления и каскада басс-буст, т.е. сигнал чисто обходит все каскадов фильтрового хозяйства, замена ОУ каскада предварительного усиления на более благородный :), является рациональным решением. Менять штатные NE5532 применённые в каскадах фильтров как я считаю не целесообразно.
Исходя из всего этого на плате нужно всего то вычленить где элементы и детали каскада предварительного усиления и каскады басс-буст, ну и подработать их в соответствии с принятым планом :).

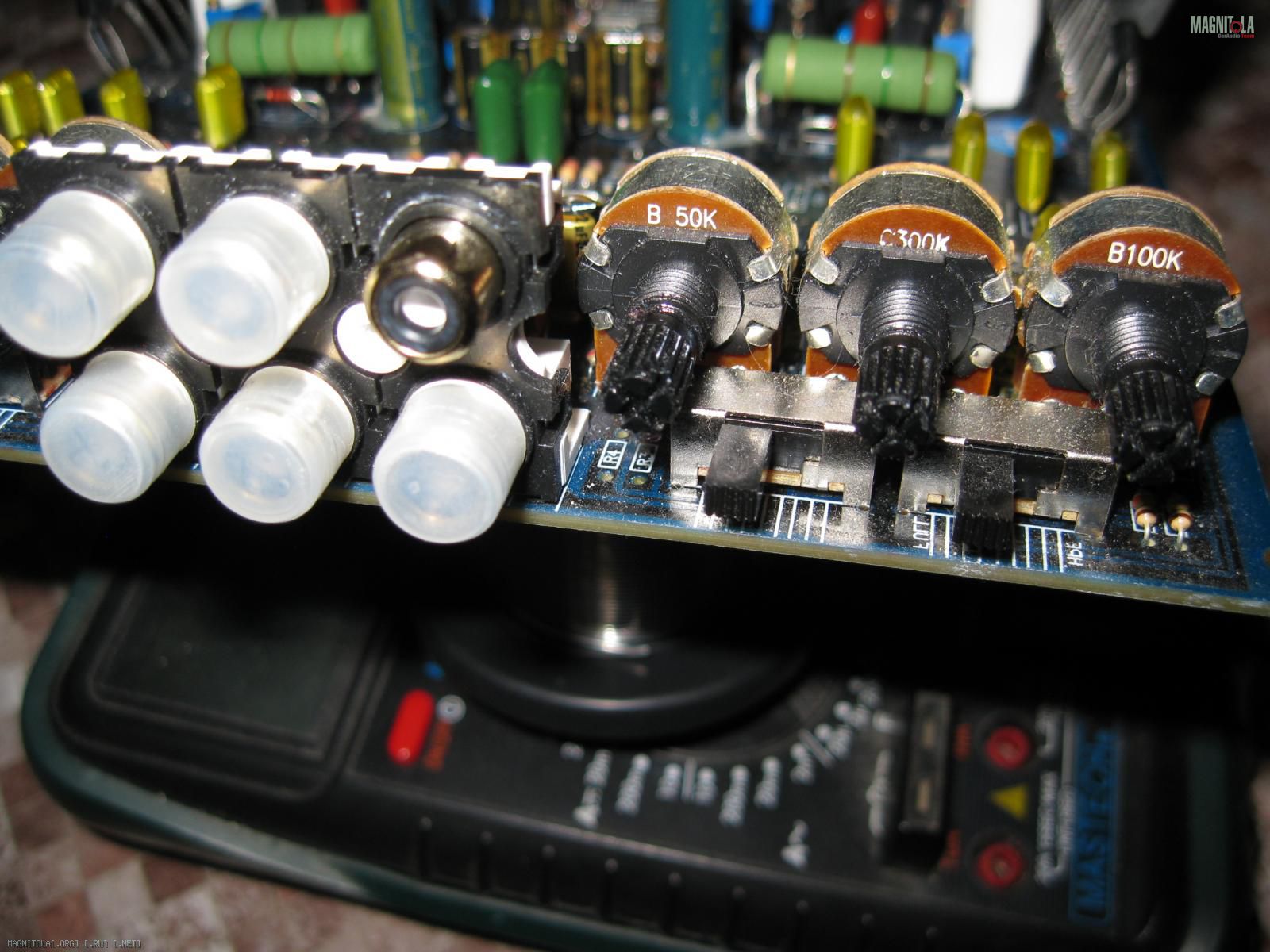

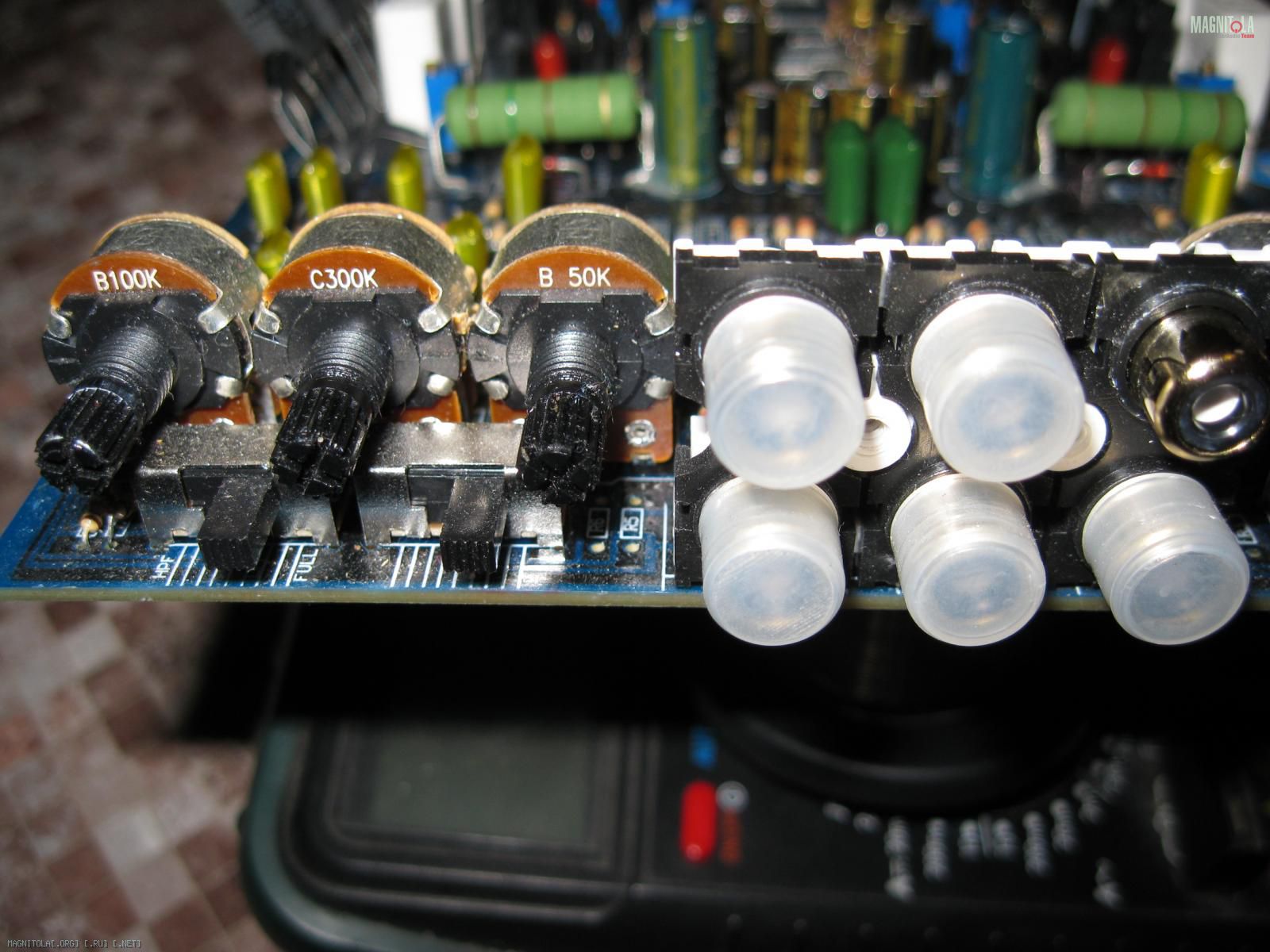

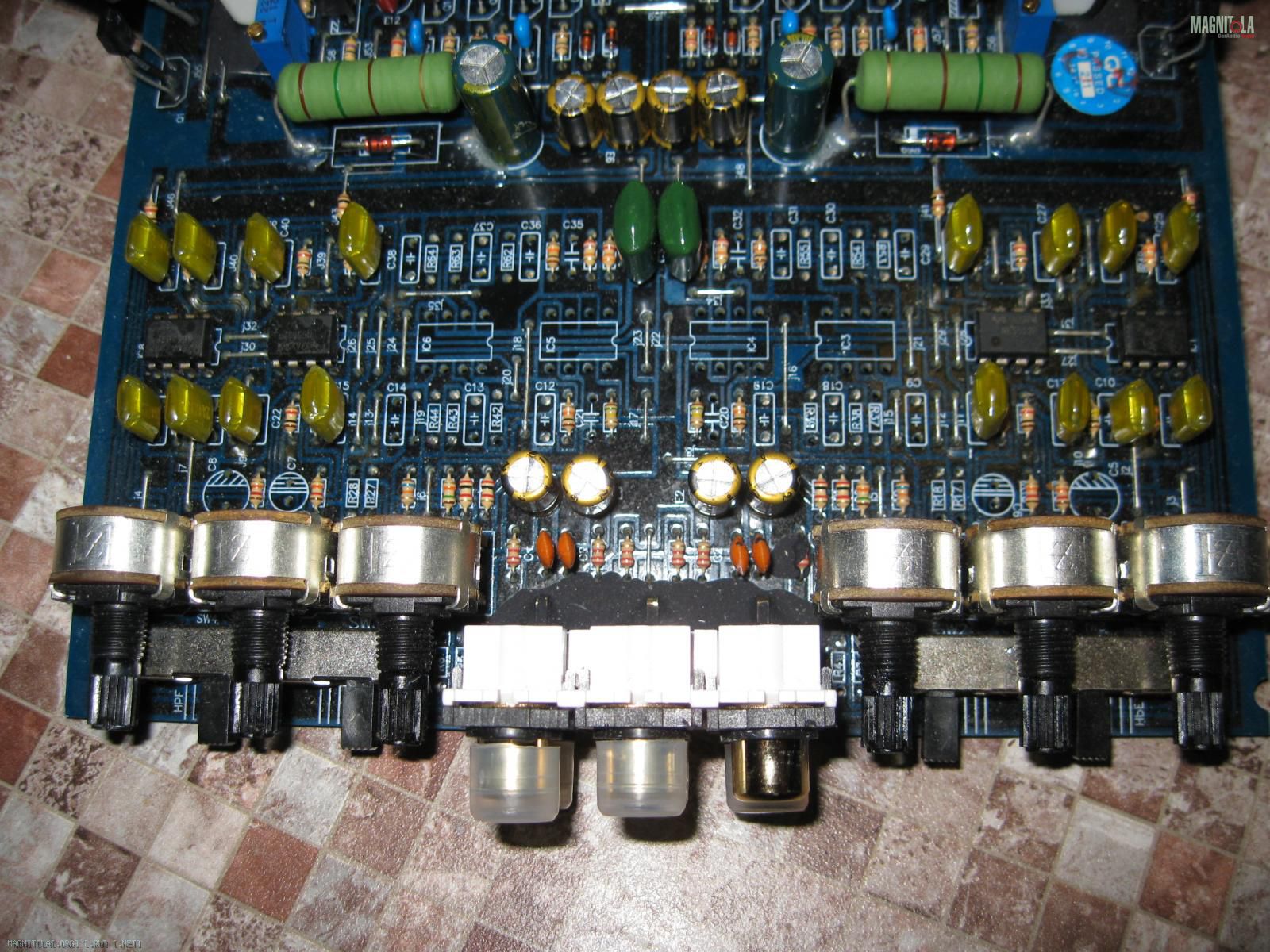

На этой группе фото можно увидеть что удаляется :
Вложение 907334 Вложение 907336 Вложение 907338 Вложение 907340
Всё что удалено это относится к каскадам предварительного усиления и каскадам басс-буст.
Переключатели бас-буст, как видно на фото остались на своих местах, но т.к. всё что они коммутируют удалено, то и работать они не будут.
Можно и их удалить с платы, но если посмотреть внимательно, то станет понятно почему я их не стал удалять. Для их удаления придётся предварительно снимать два переменных регулировочных резистора, что само по себе не есть полезность по температурным нагрузкам для этих элементов.
По маркировке на плате микросхемы ОУ IC4 и IC5 это каскады предварительного усиления, а на микросхемах IC3 и IC6 реализованы каскады басс-буст.
Доработка каскадов предварительного усиления заключается в замене ОУ на благородный :), я как уже водится применил ОРА2134 от ВВ, а так же следует заменить конденсаторы в обвязке, стоковые 100 пкф это скажем так многовато :), меняем на 24-47 пкф.
С тем что было на месте каскадов бас-буст можно поступить двумя способами.
Первый, это ни чего туда не ставить, а просто впаять в плату перемычки между ножками 3-1 и 5-7.
Второй, это поставить на место IC3 и IC6 опять таки приличные ОУ и скоммутировать их для работы в режиме повторителей, т.е. закоротить их ножки 1-2 и 6-7, я именно так и поступил :).
Кроме этого конденсаторы в сигнальном тракте так же меняем на приличные относящиеся к аудио сериям. Я применил всё те же Nichicon FG "Fine Gold" .

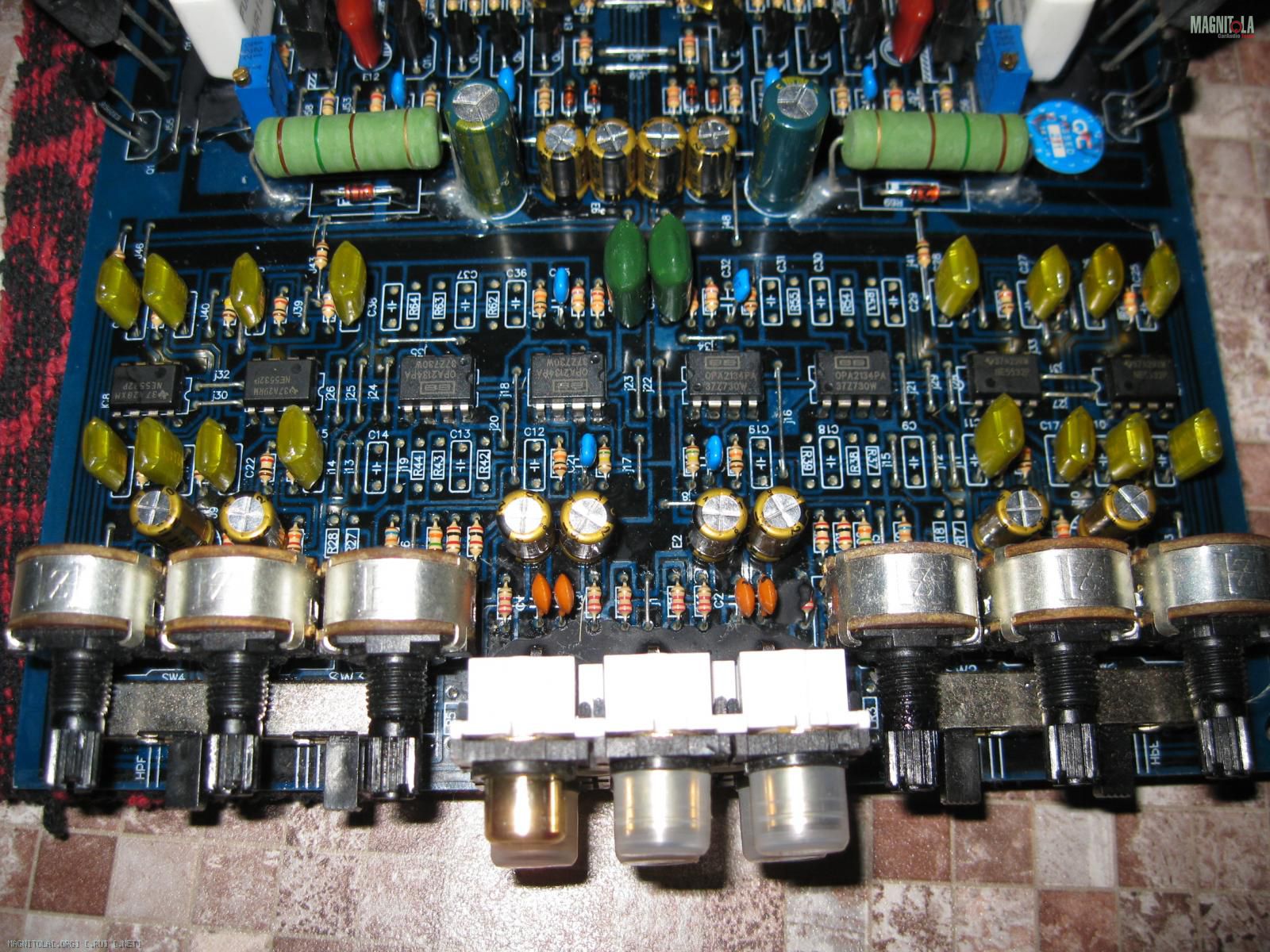

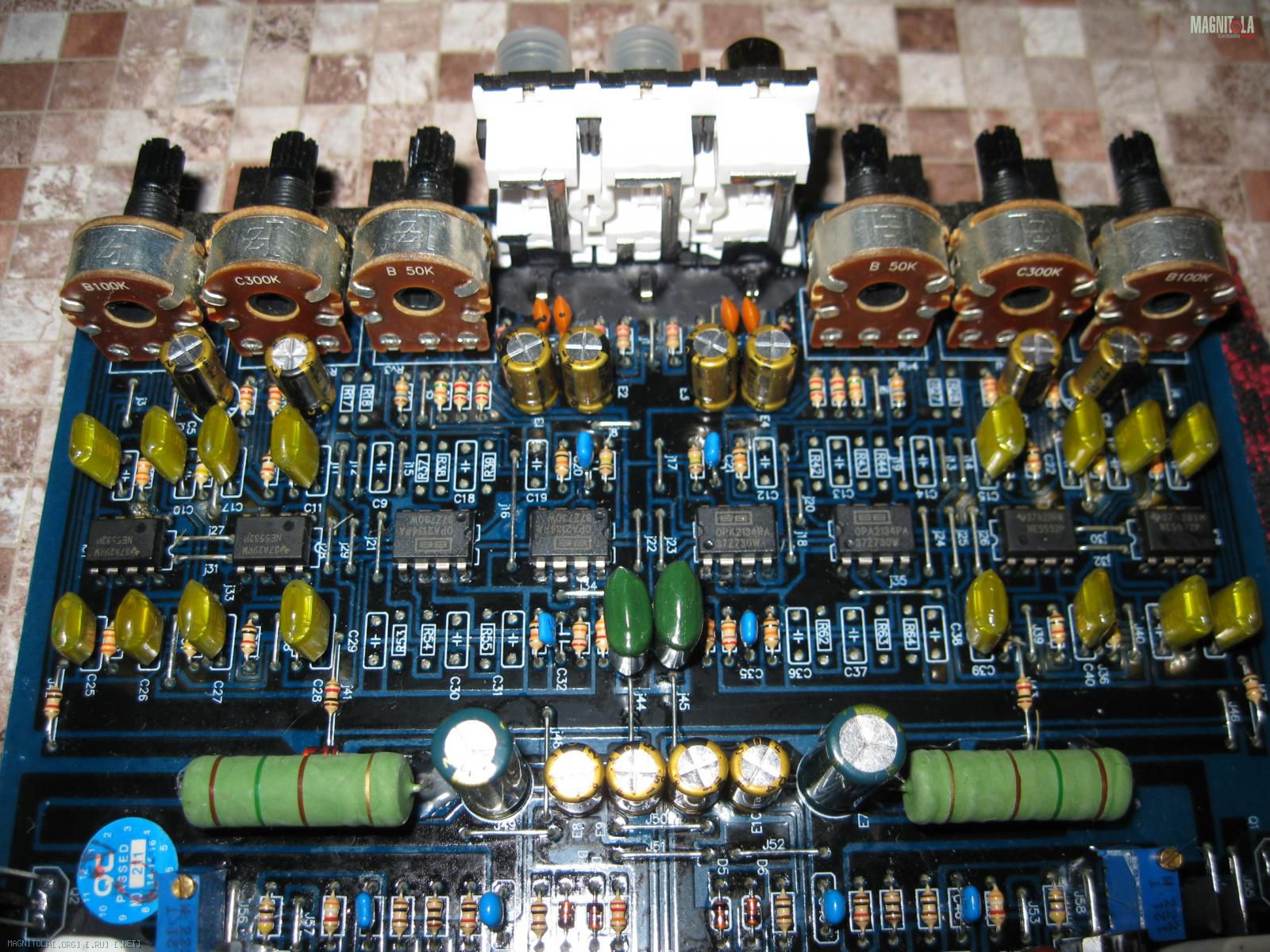

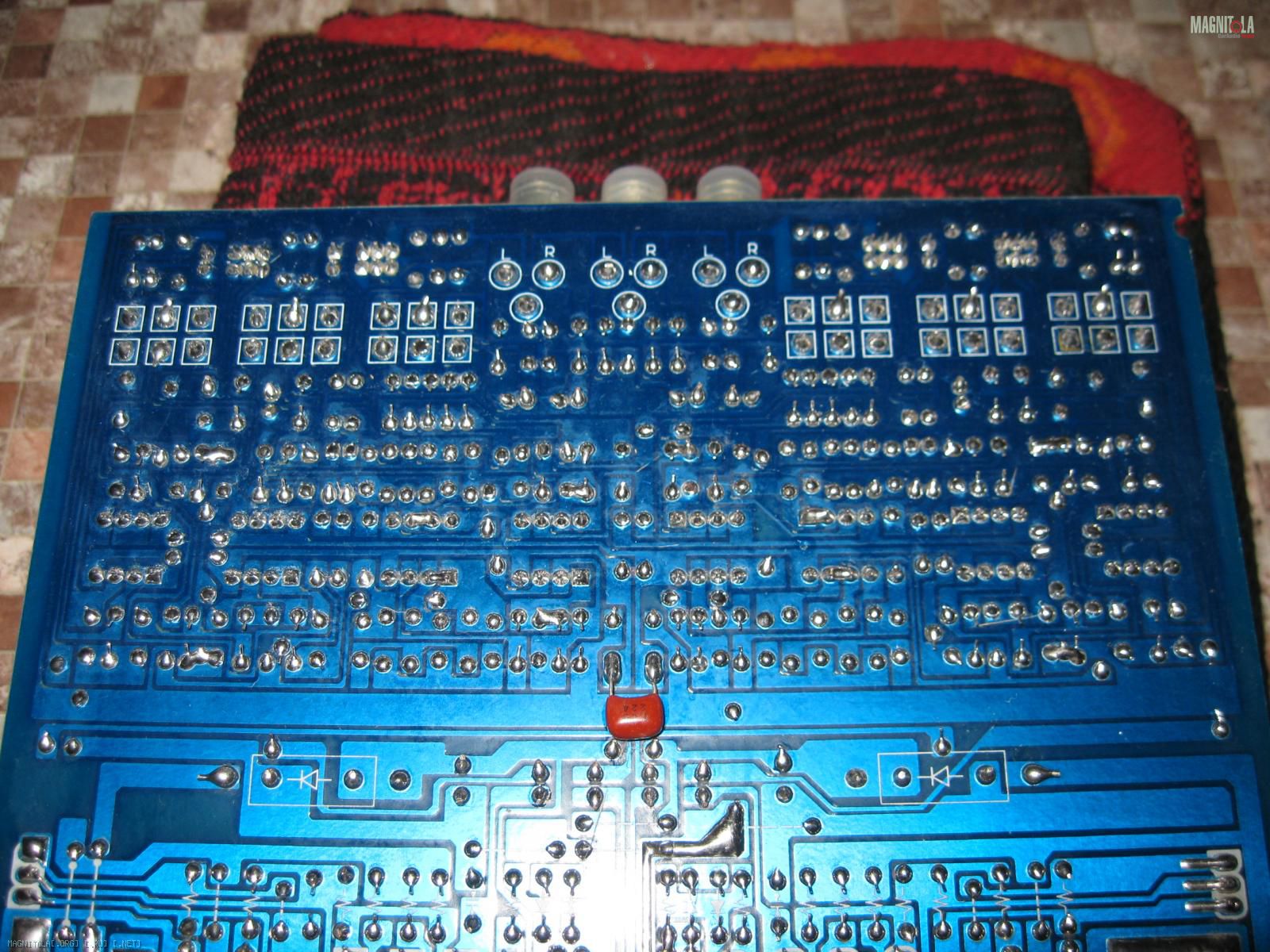

В общем получается вот так:
Вложение 907344 Вложение 907342 Вложение 907348 Вложение 907346 Вложение 907350

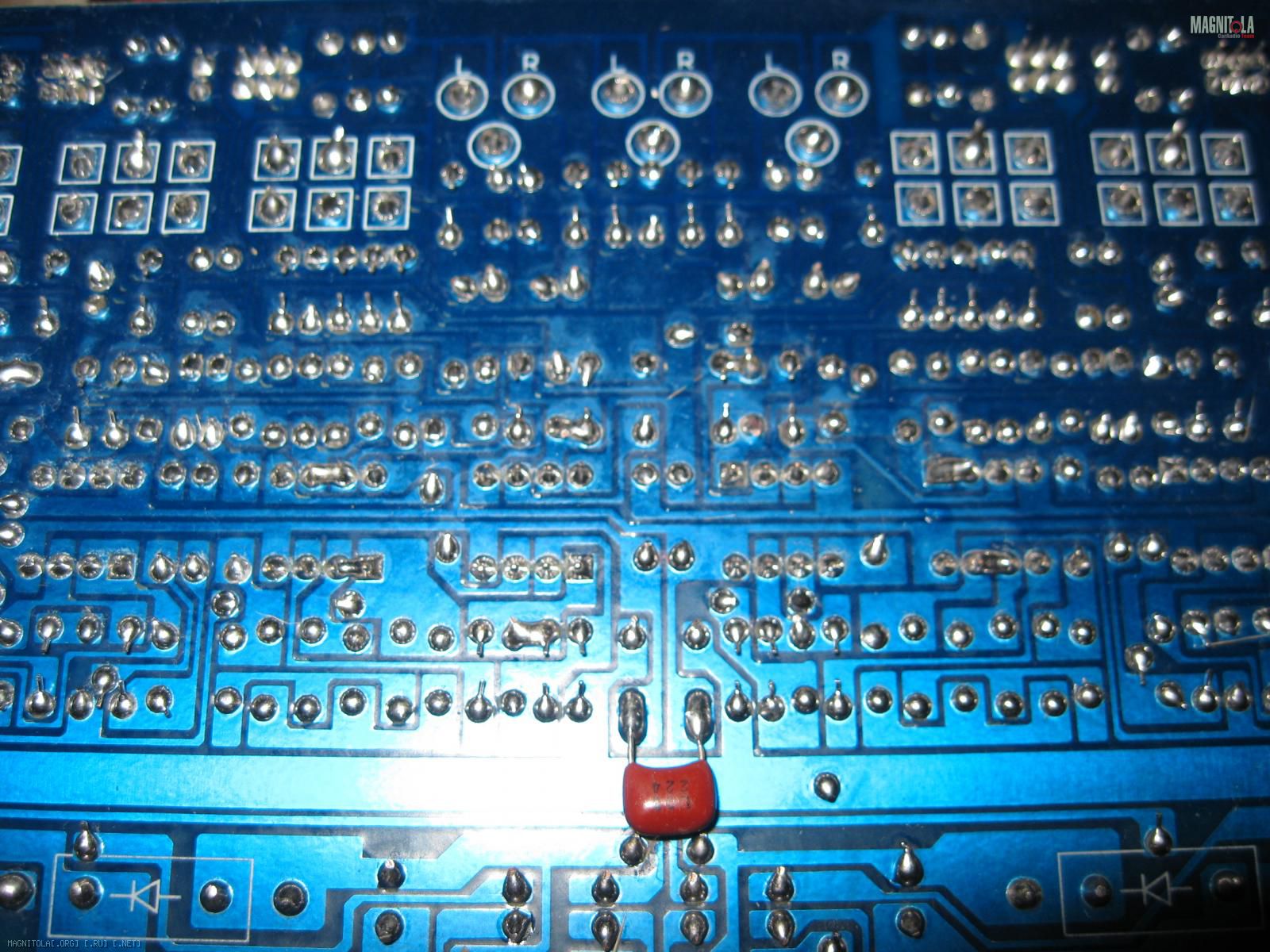

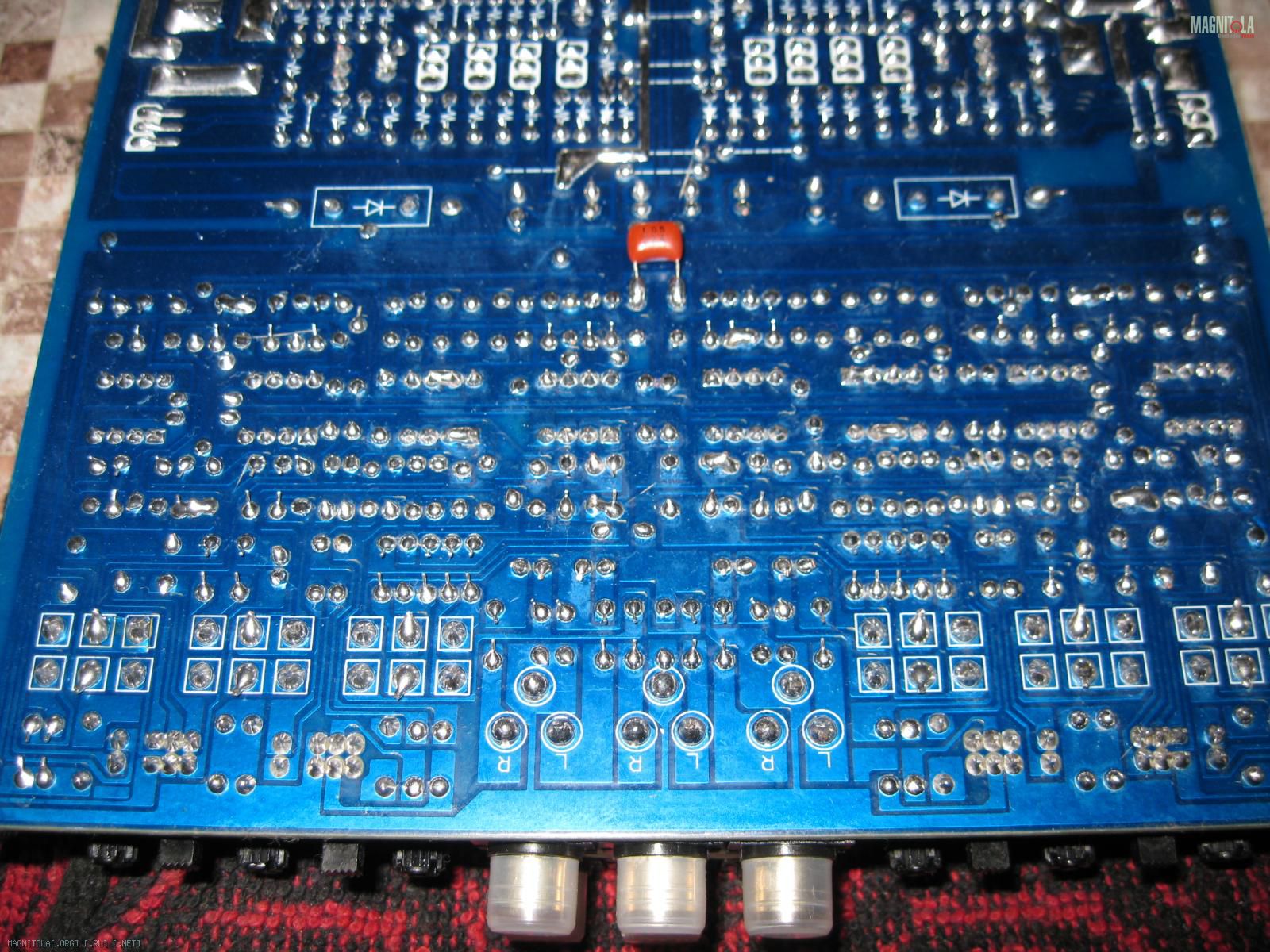

На последнем фото как раз видно где и какие ножки ОУ IC3 и IC6 следует закорачивать.

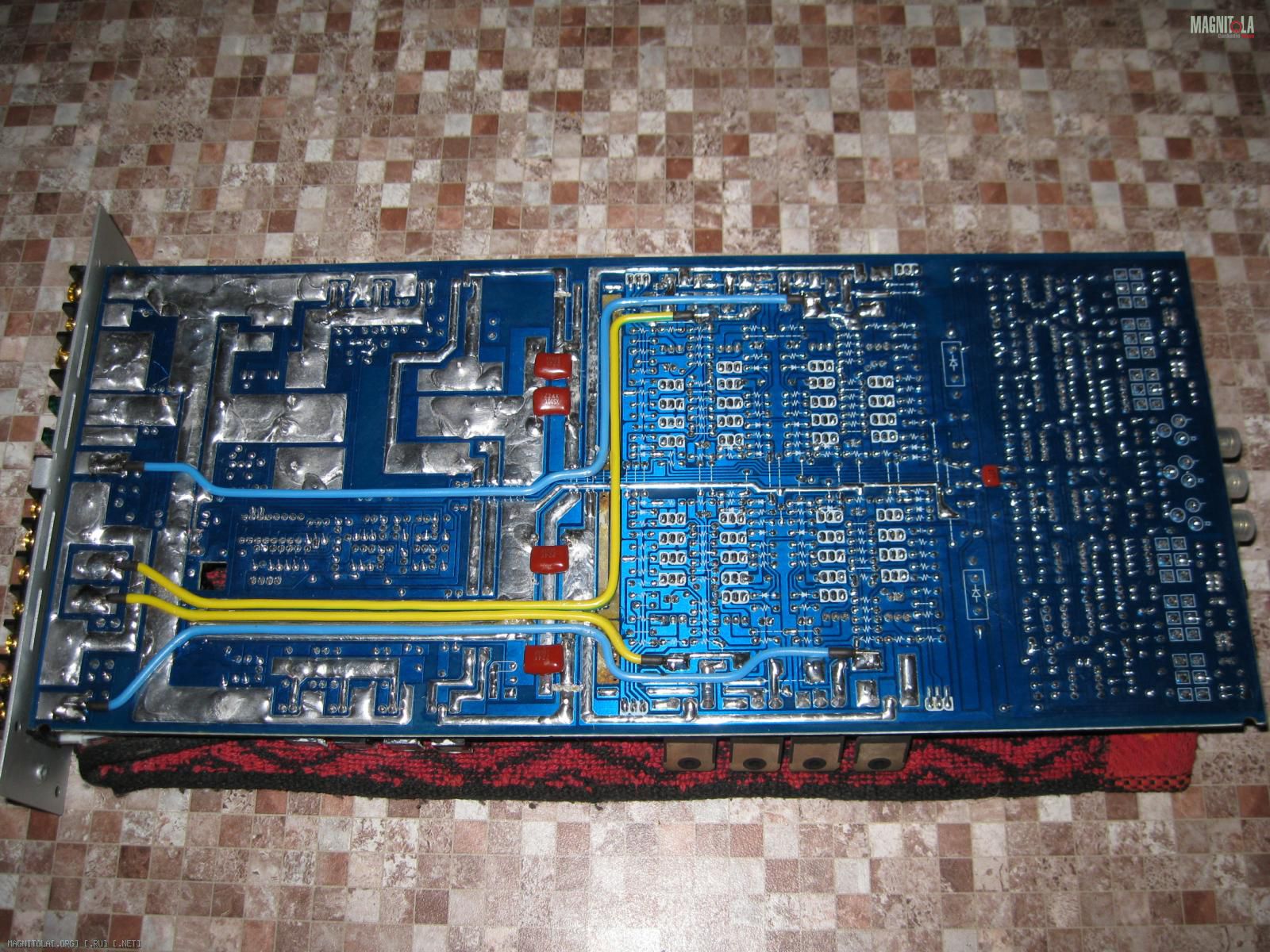

Ну и последнее что следует сделать так это восстановить ранее снятые соединения выходов каскадов УМ с выходным клеммником.
Тут в этом вопросе каждый может поступить как ему удобнее.
Можно использовать те же самые штатные провода. Можно применить другие. В любом случае перетащить провода не внешнюю сторону крайне проблематично. Поэтому провода правильнее оставить на той же стороне как и реализовал производитель.
Я не стал использовать штатные провода, а применил множилу 2.5 мм.кв..
Получилось вот так :
Вложение 907352Вложение 907354
зы: теперь ещё осталось включить для начала готовую плату и проверить чо я тут натворил ))). т.е. продолжение следует :).
В твоих твиках больше всего тащусь от идеально изогнутой моножилы)))
