Комплексный обед :) на базе платформ Trophy III Oris
Привет Всем кто заглянет, кого заинтересует данная тема, хотя бы для начала по названию ))).
Сразу отмечу что тем с подобным описанием твика, подобных по стартовому уровню я уже сделал на форуме не мало, т.ч. тут в сути ни чего нового не будет. И так же хоть тема и в данном разделе :), но к реально высшему пилотажу её конечно же не стоит позиционировать.
Просто в данном разделе удобнее т.к. и большинство предыдущих тем тут же находятся.
Откуда возникло такое придурковатое ))) название? Да собственно из тем обзоров где я рассмотрел усилители обновлённой серии Trophy III от бренда Oris.
Вот эти темы, первым я рассмотрел 4х канальник ТА-100.4 вот тут http://magnitola.org/byudzhetnyi-zvu...a-100-4-a.html, вторым ТА-150.2 вот тут http://magnitola.org/byudzhetnyi-zvu...a-150-2-a.html.
В теме про ТА-150.2 я написал, что и обращались с вопросами на предмет, а что можно сделать в плане повышения качества усилителей, да и сам я видел, что как исходники под твик, третья ревизия серии Trophy очень перспективны.
В твике и первого и второго усилителя будет много общего, да и платформа усилителей одна и та же в сути, поэтому подумал, что разносить на две темы как минимум не рационально, отсюда и терминология "Комплексный обед" ))).
Ссылки на темы обзоров привнёс в эту тему потому, что в них есть, надеюсь полезная информация, и в виде текста, и виде фотографий базового состояния и видов внутренностей усилителей.
Рассматривать и описывать пару этих усилков серии Trophy III начал я с 4х канальника, поэтому решил не обижать :) 2х канальник и начать эту тему с описания вариаций его доработки.
Доработка Trophy III ТА-150.2.
Фаза - 1.
Начинаем с доработки ПН-а и оптимизации вывода сигнала на выходной клеммник.
Модификация организации первичного питания.
Изымаем из платы конденсаторы первичного питания, перемычки подвода плюса в первичную цепь ПН-а, так же сразу удаляем и перемычки подводки массы и выходов к выходному клеммнику (на фото не указано).
Добыв жёлтое кольцо диаметром 26мм из старого компьютерного БП делам входной дроссель, намотав в два-три-четыре провода в зависимости от диаметра 1.0-1.5мм 4-8 витков, имплантируем вместе с новыми большими по ёмкости конденсаторами всё это в плату.

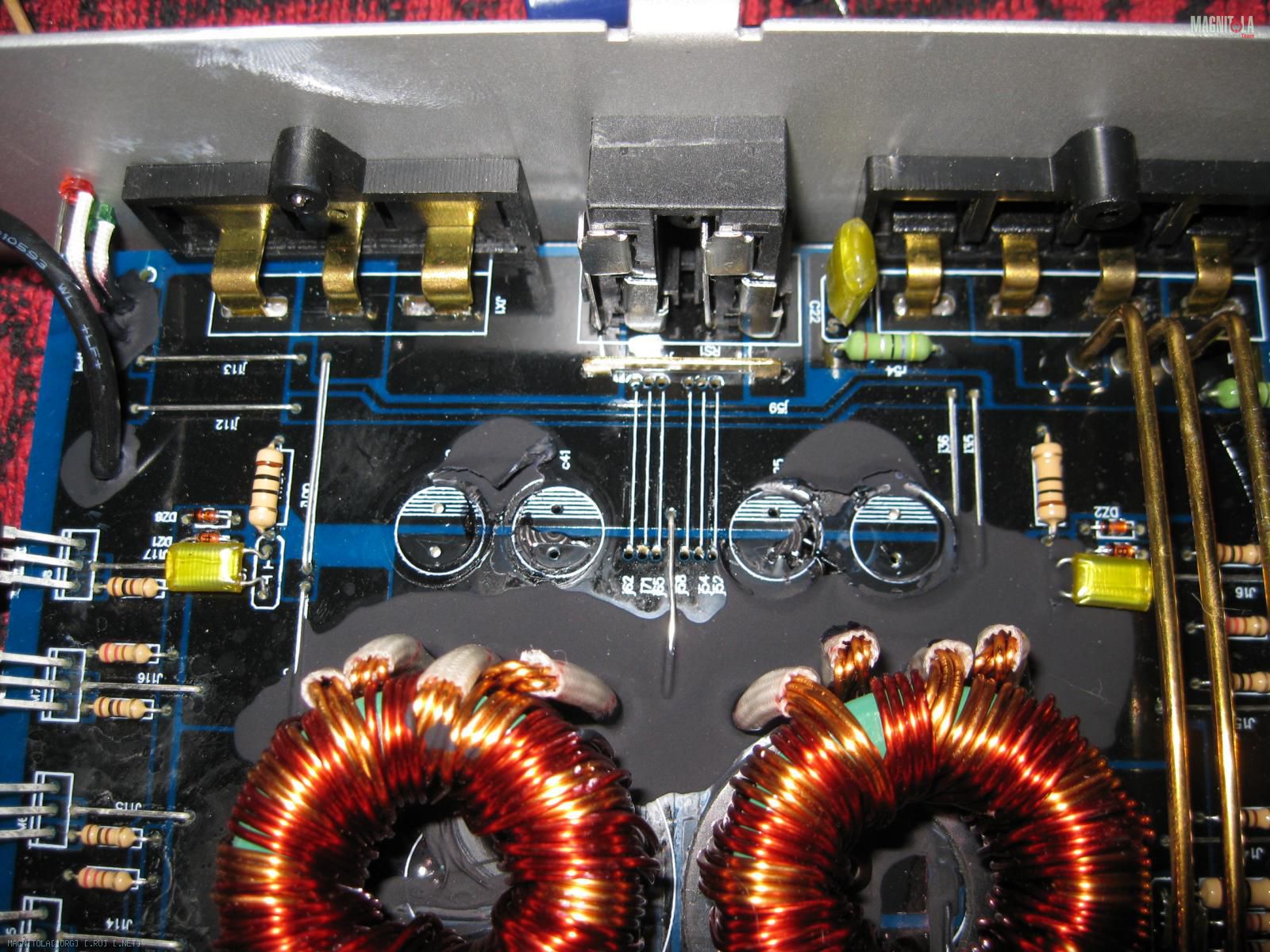

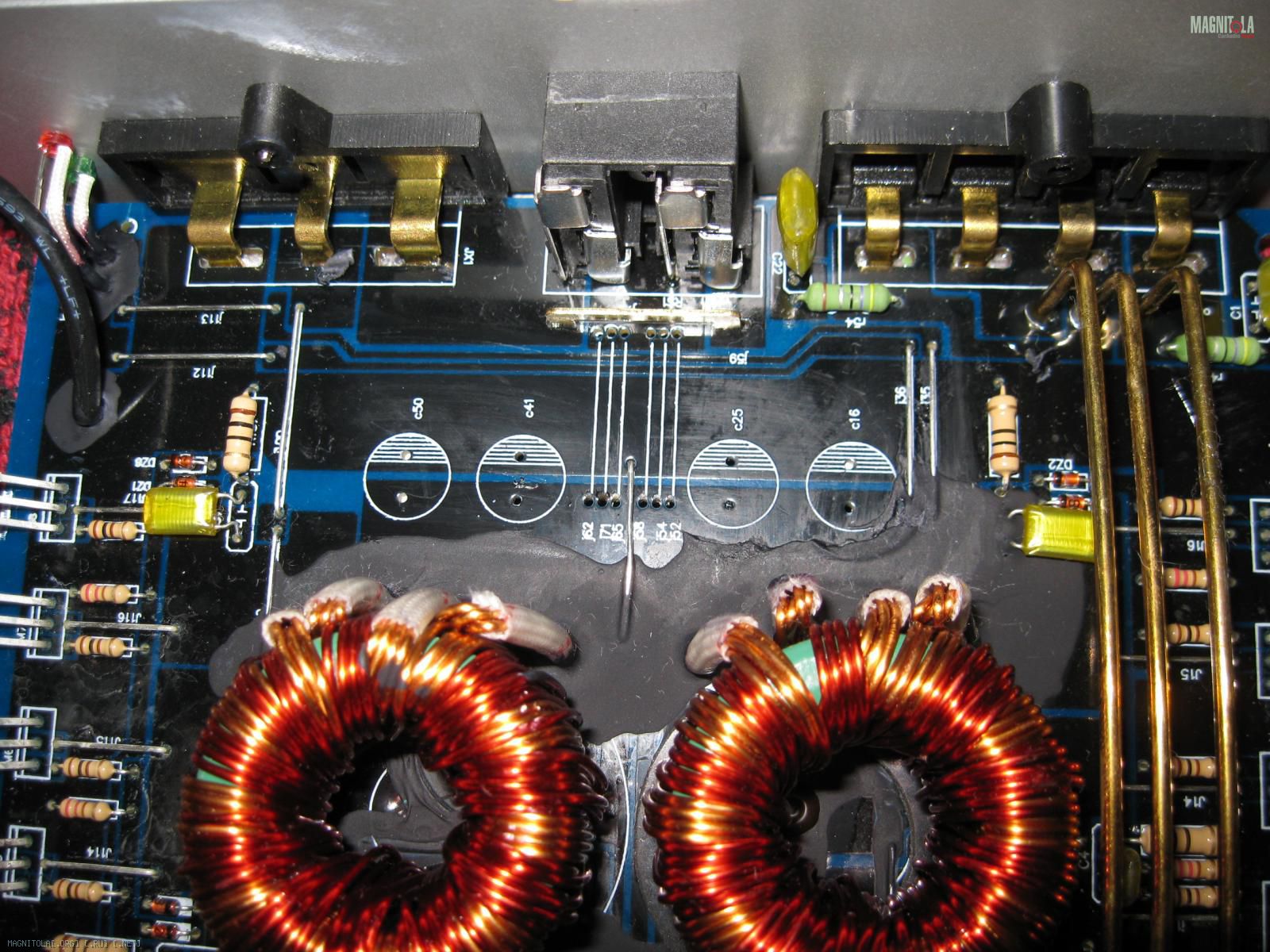

Изъяты штатные кондендесаторы и перемычки плюса : Вложение 842678

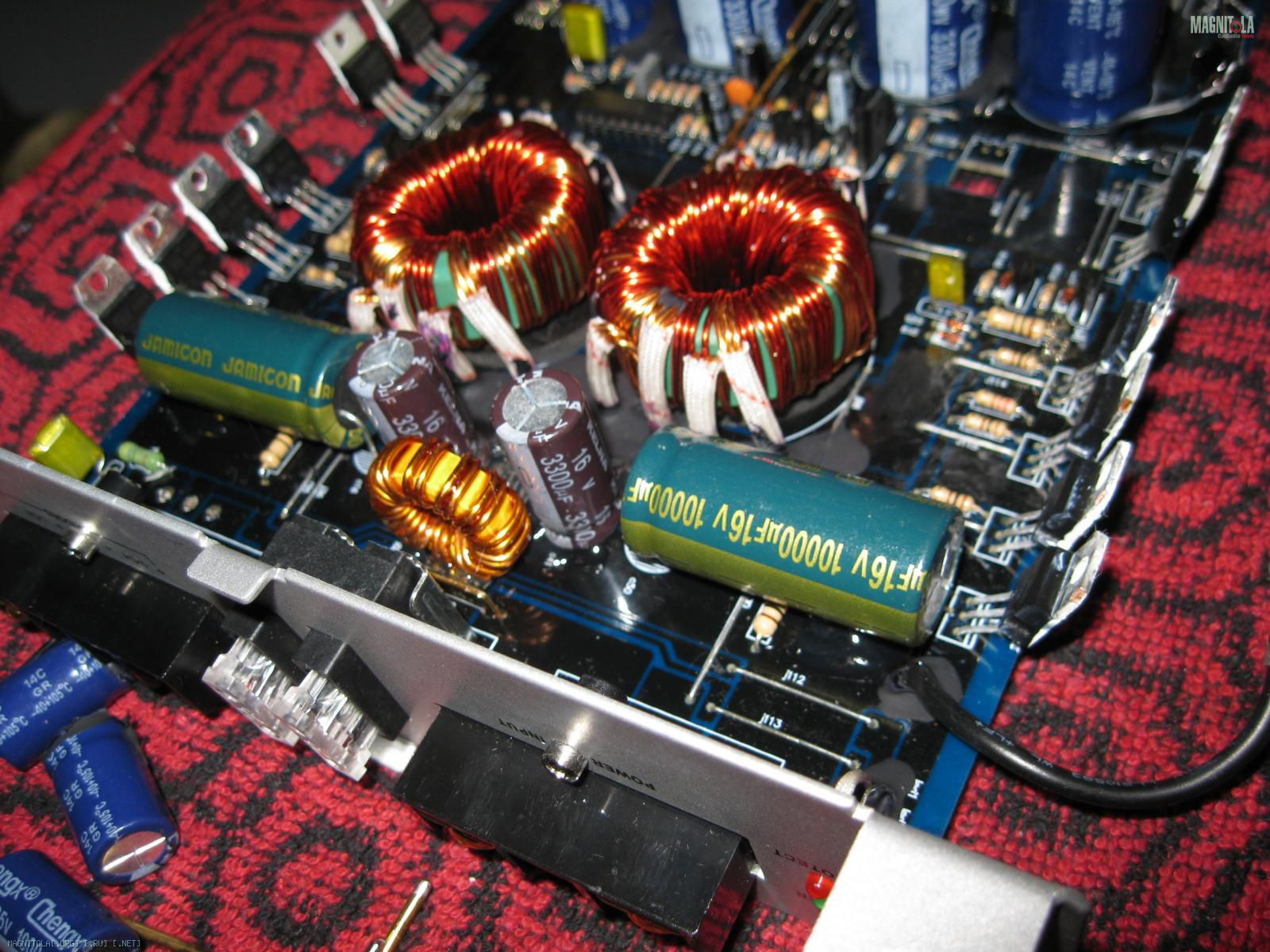

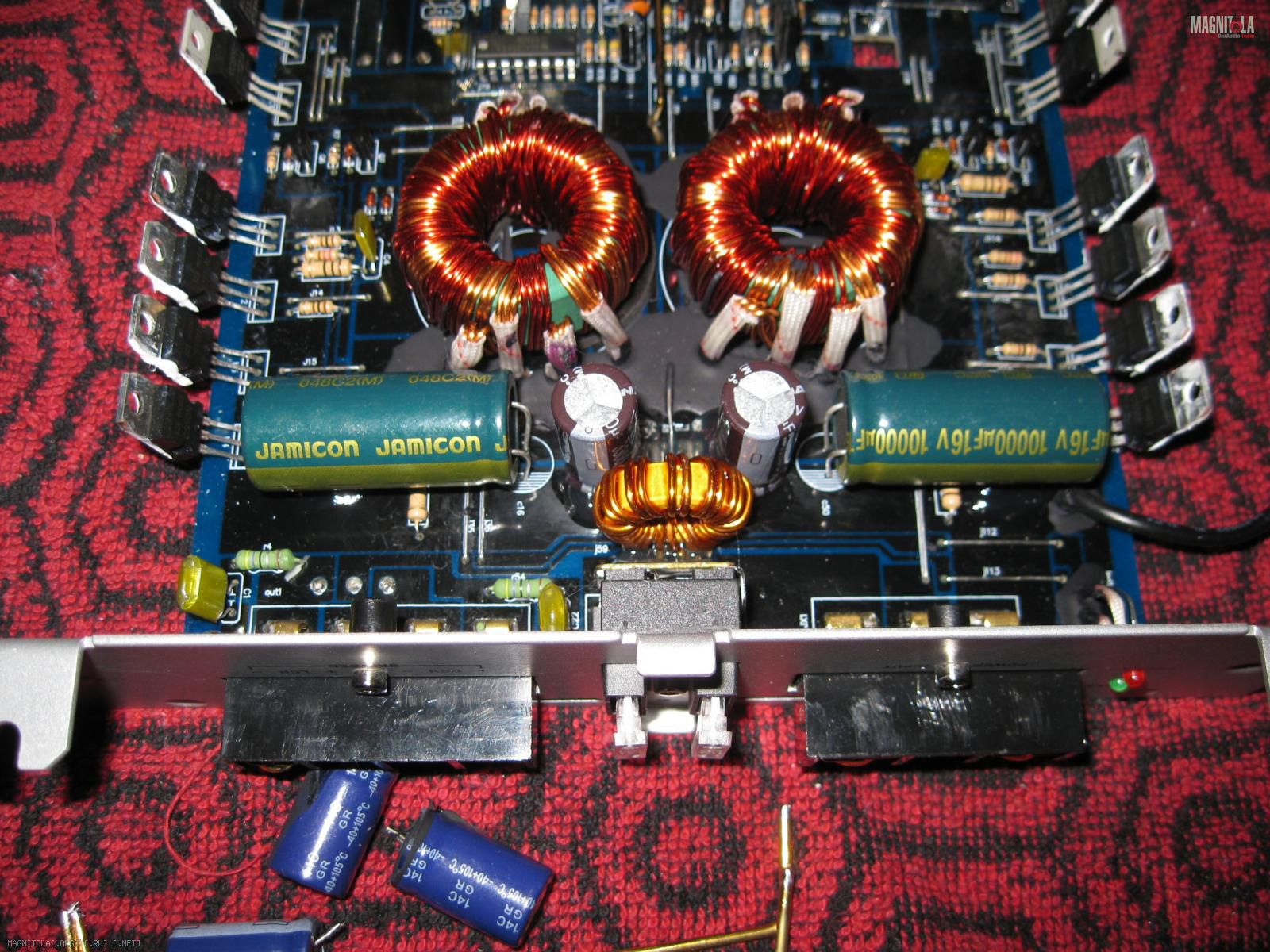

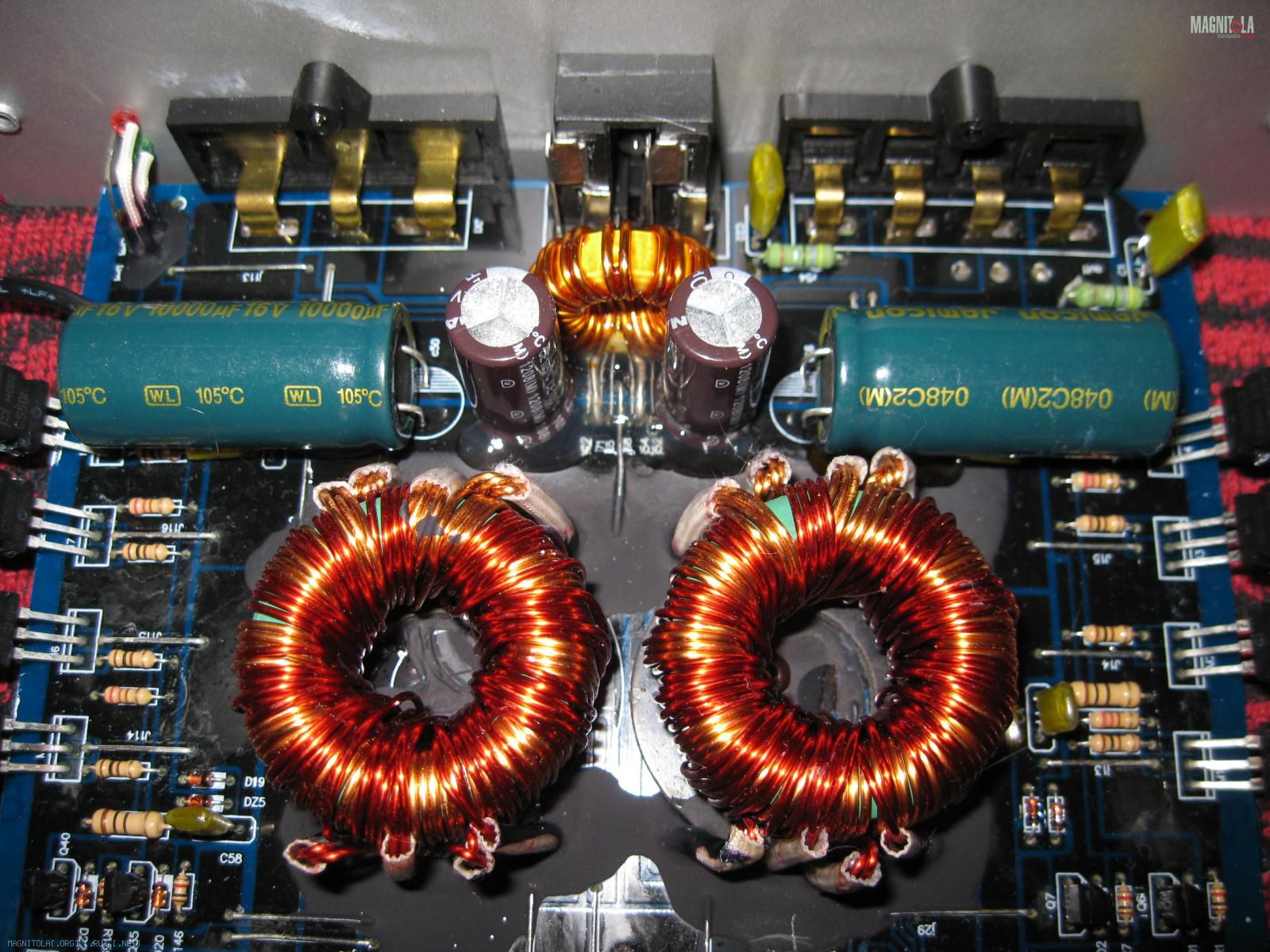

Установлены дроссель в цепи входного силового питани, новые конденсаторы, из них два по 10000 нештатно, а лёжа с применением клея герметика Done Deal DD6870 и два по 3300 в штатные места и штатным образом : Вложение 842684Вложение 842686Вложение 842682
Итог: дополнили усилитель полноценным LC фильтром на входе питания с увеличением потенциала ёмкостного подпора с 4000мкф до 26600мкф.
Просто, не дорого и эффективно.

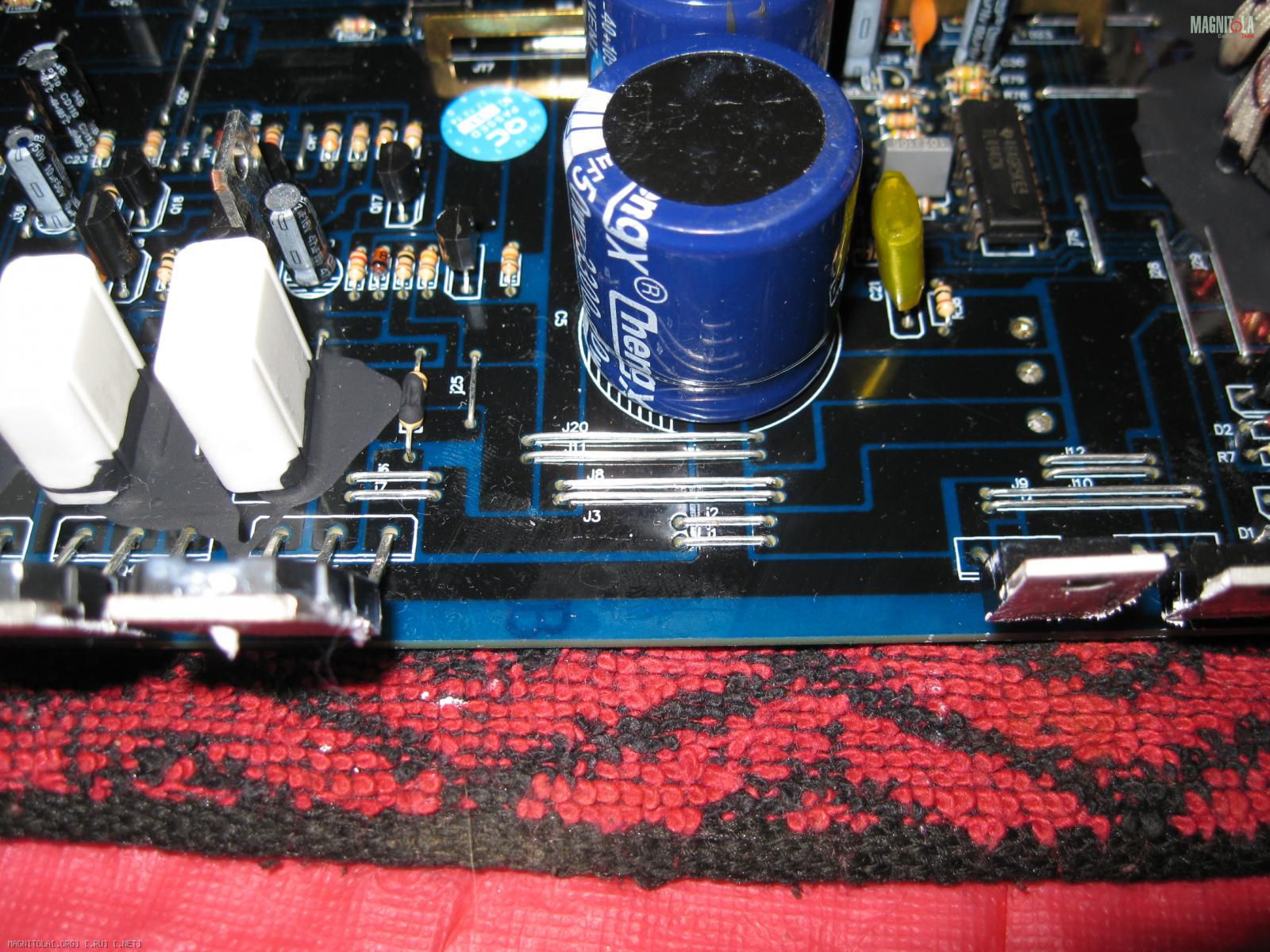

Удаляем перемычки связи выходов усилителя с выходным клеммником : Вложение 842688

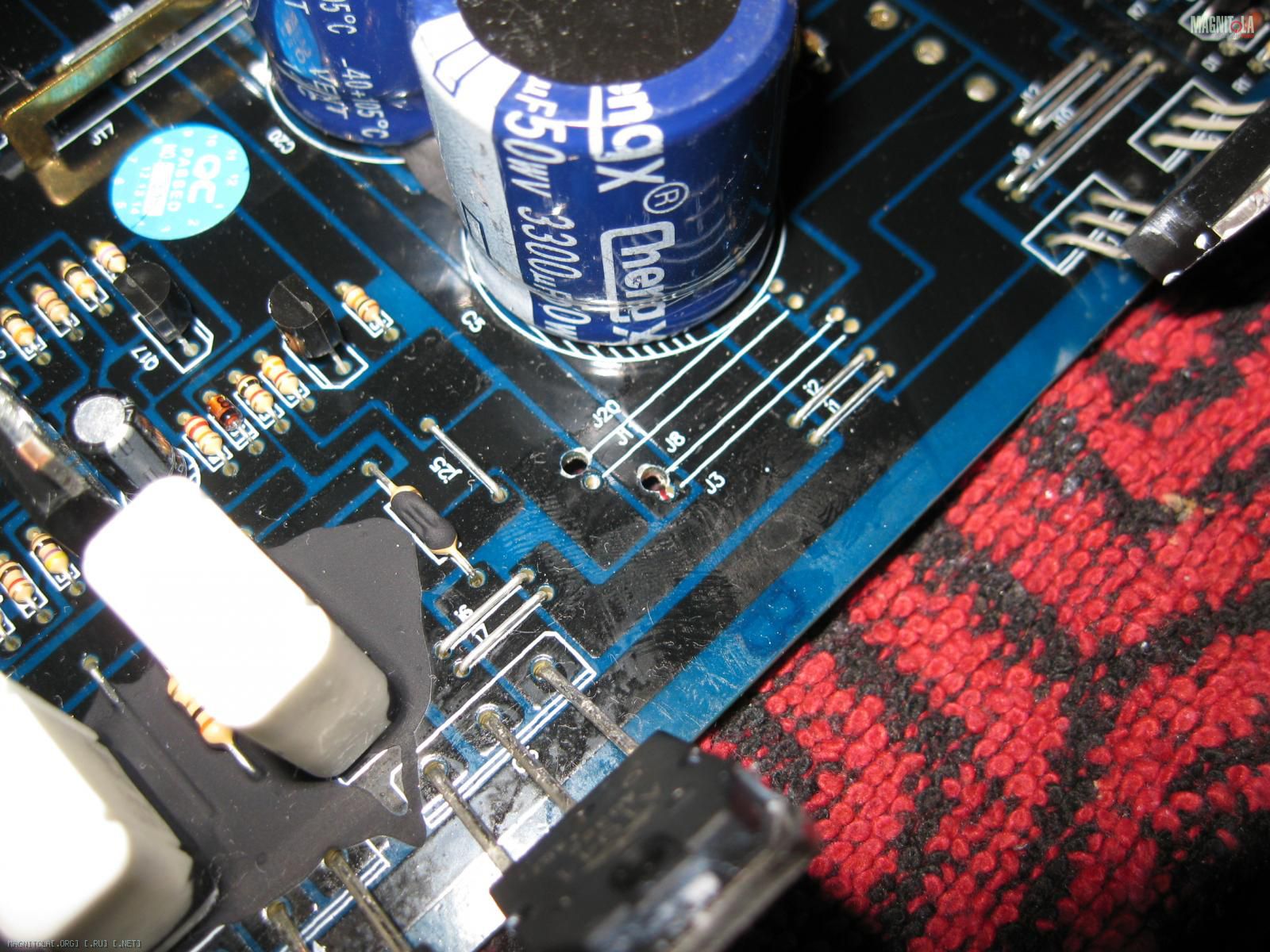

Рассверливаем отверстия 2мм под новые перемычки : Вложение 842690

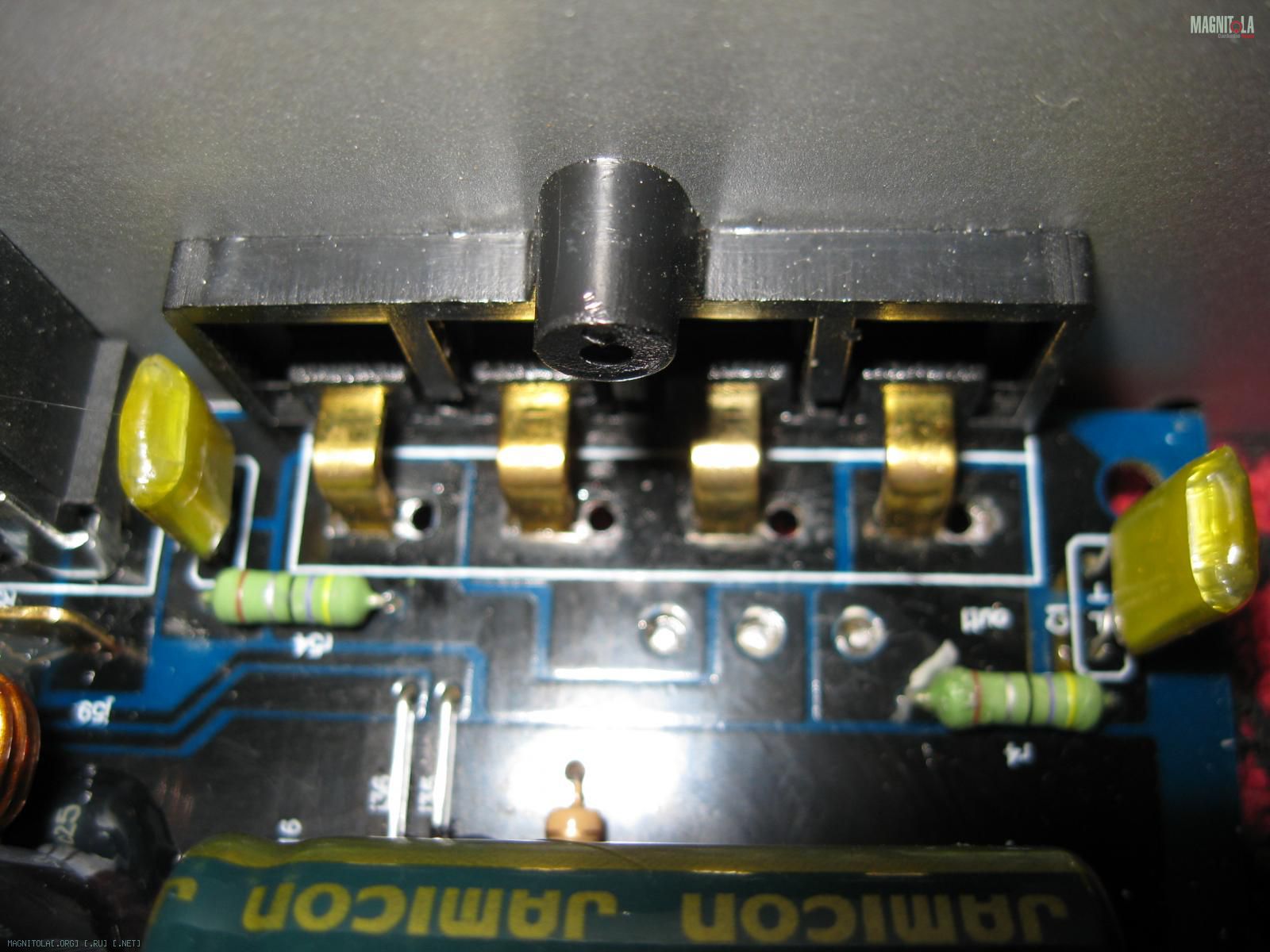

Не меняя сверла :) сразу рассверливаем отверстия возле ножек клеммника : Вложение 842692
Так же этим же сверлом подготавливаем пару отверстий для перемычек масса выхода, по следующим фото будет понятно где эти отверстия делаются.

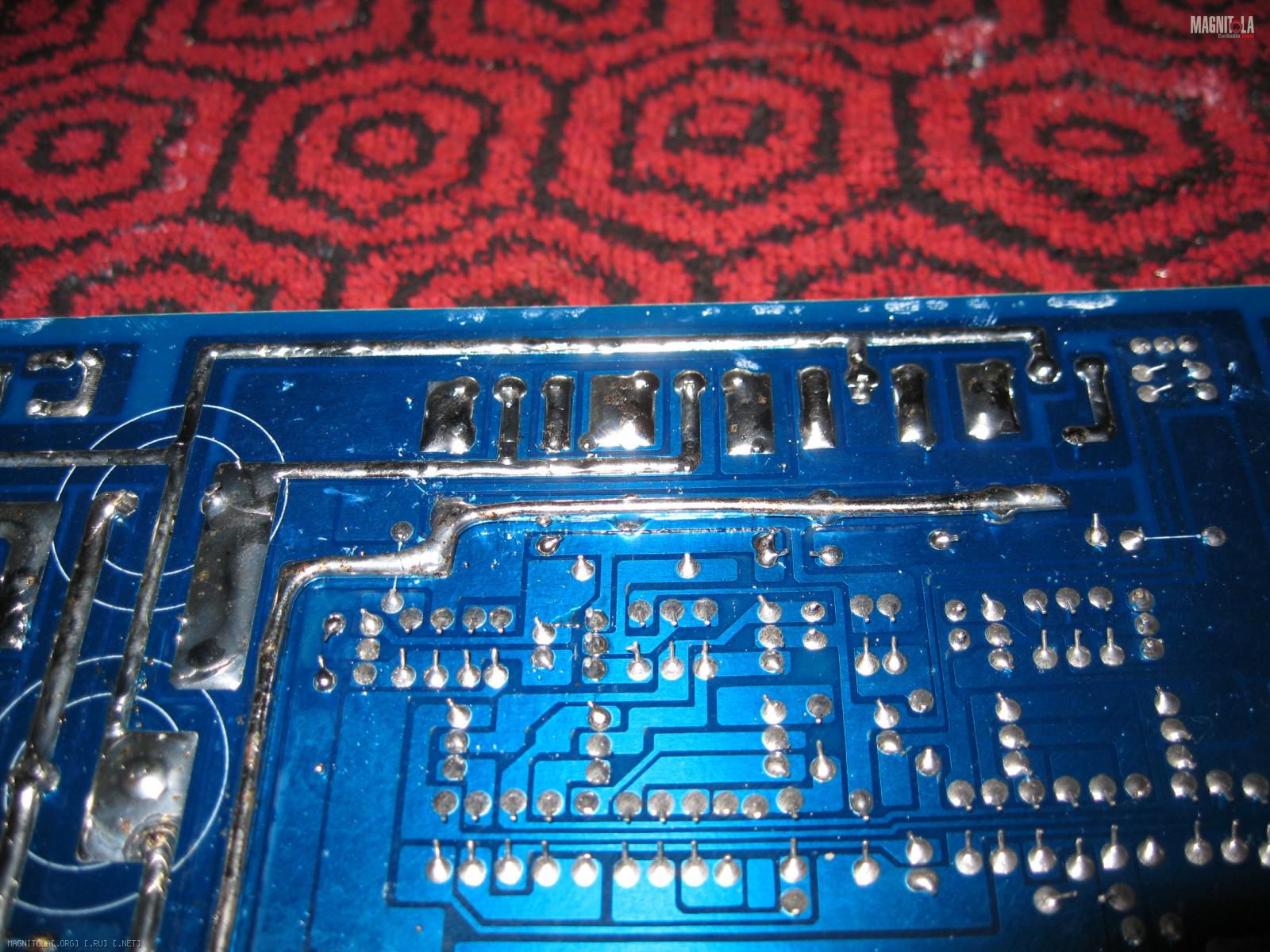

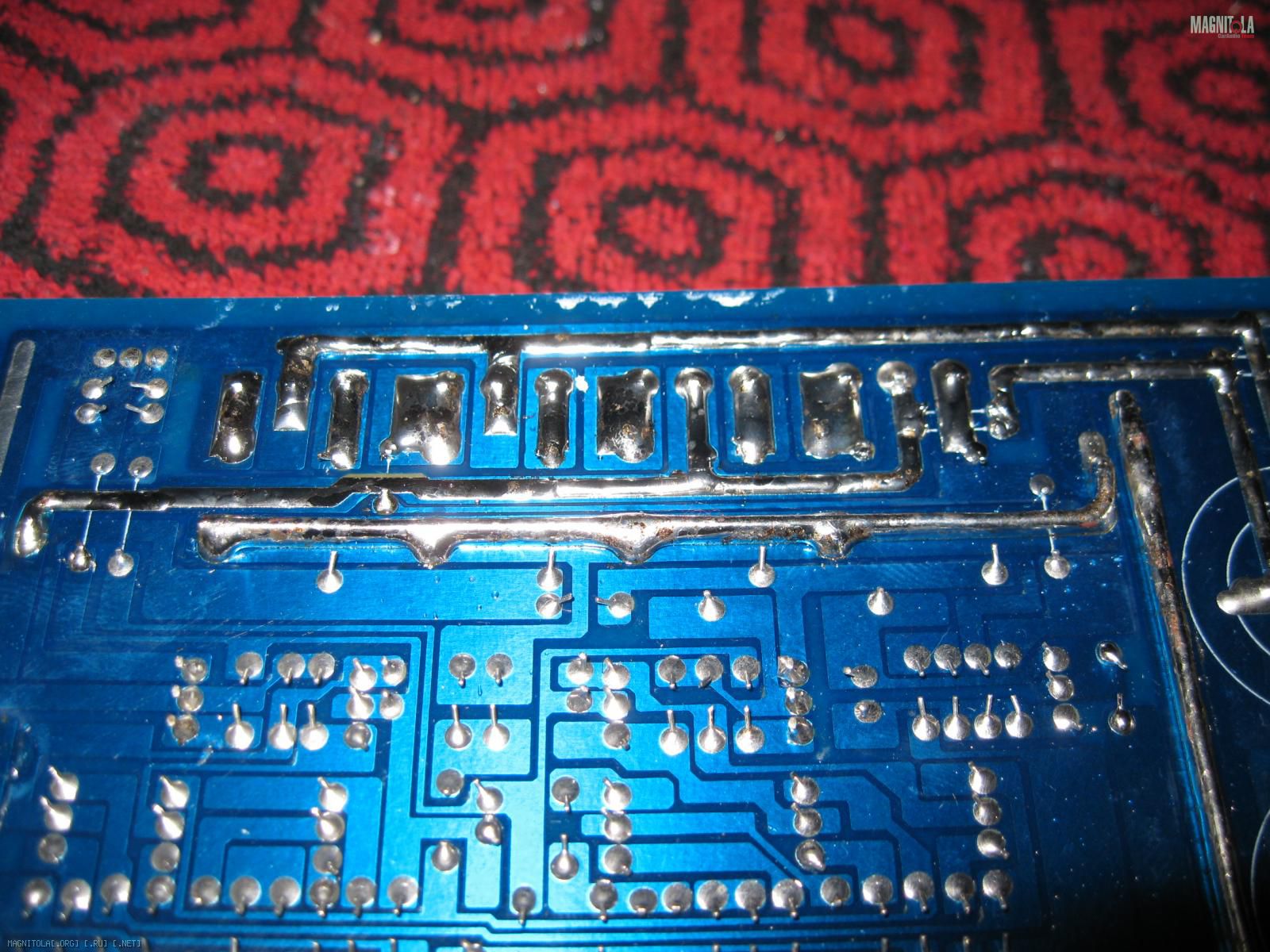

Из кабеля с моножилой 2.5 мм. кв. Добываем провод моножилу в изоляции, формуем новые ЦЕЛЬНЫЕ перемычки, так чтоб проложить провод с обратной стороны платы собрал все элементы на шинах выхода в каждом канале.

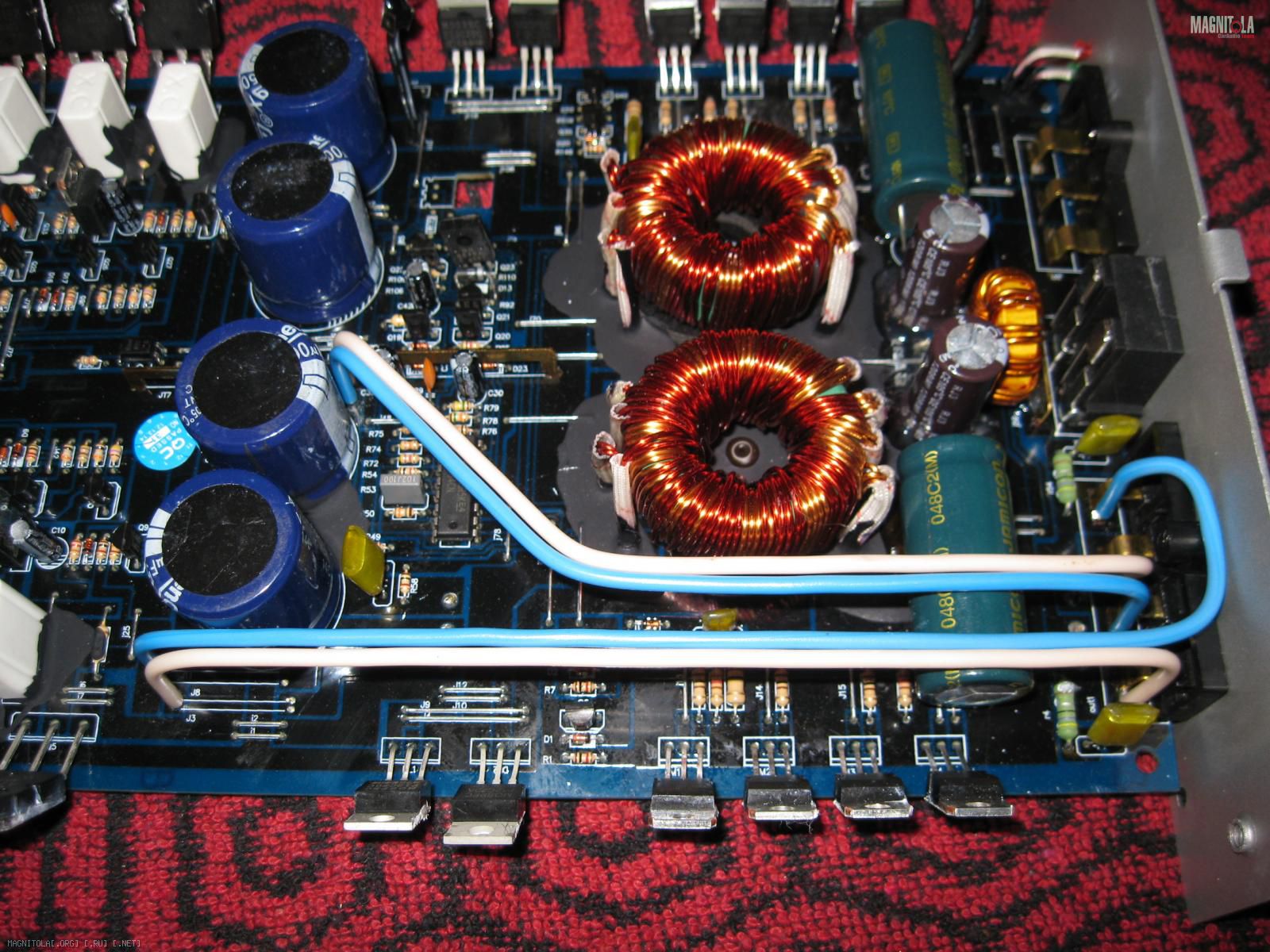

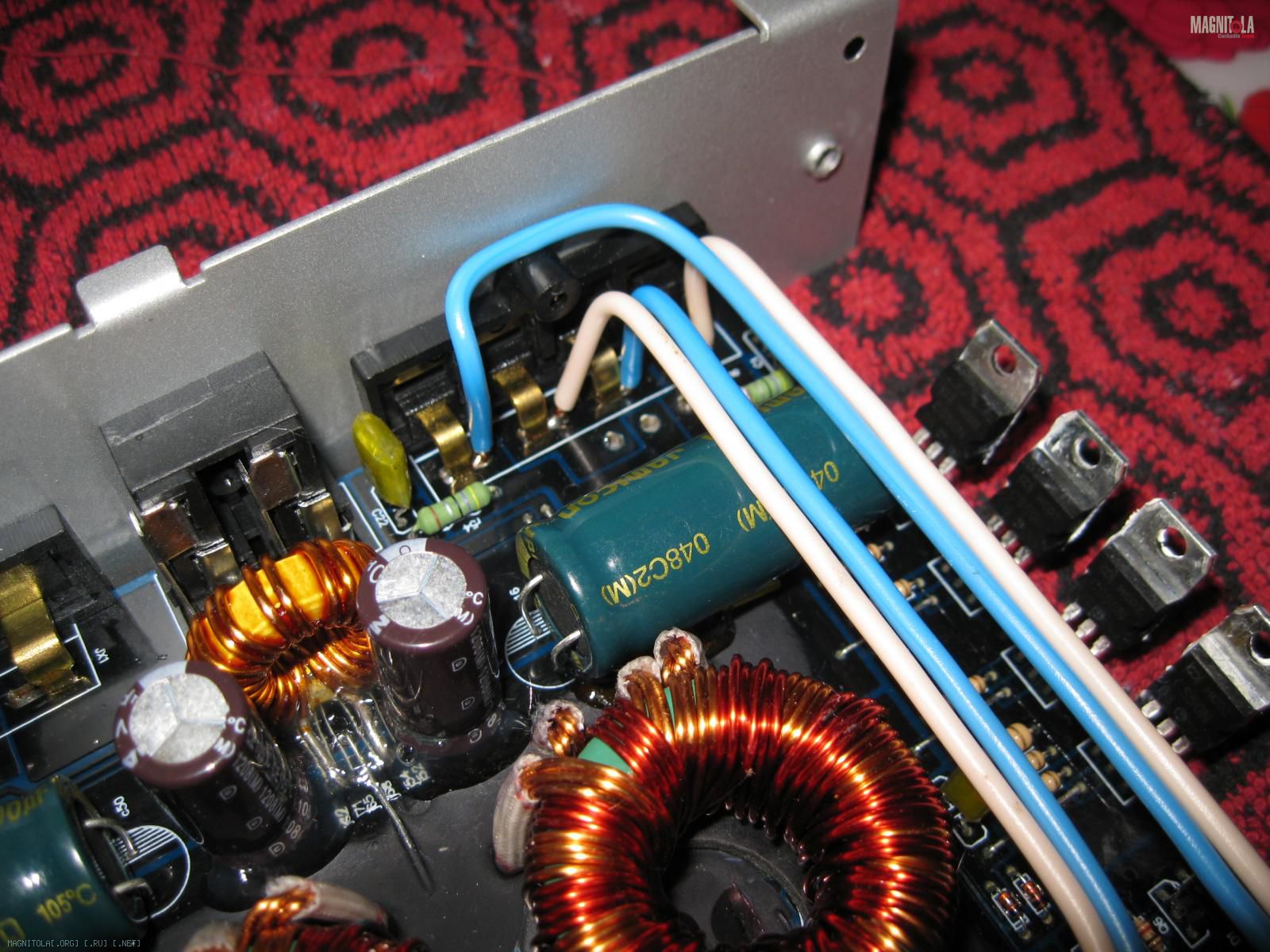

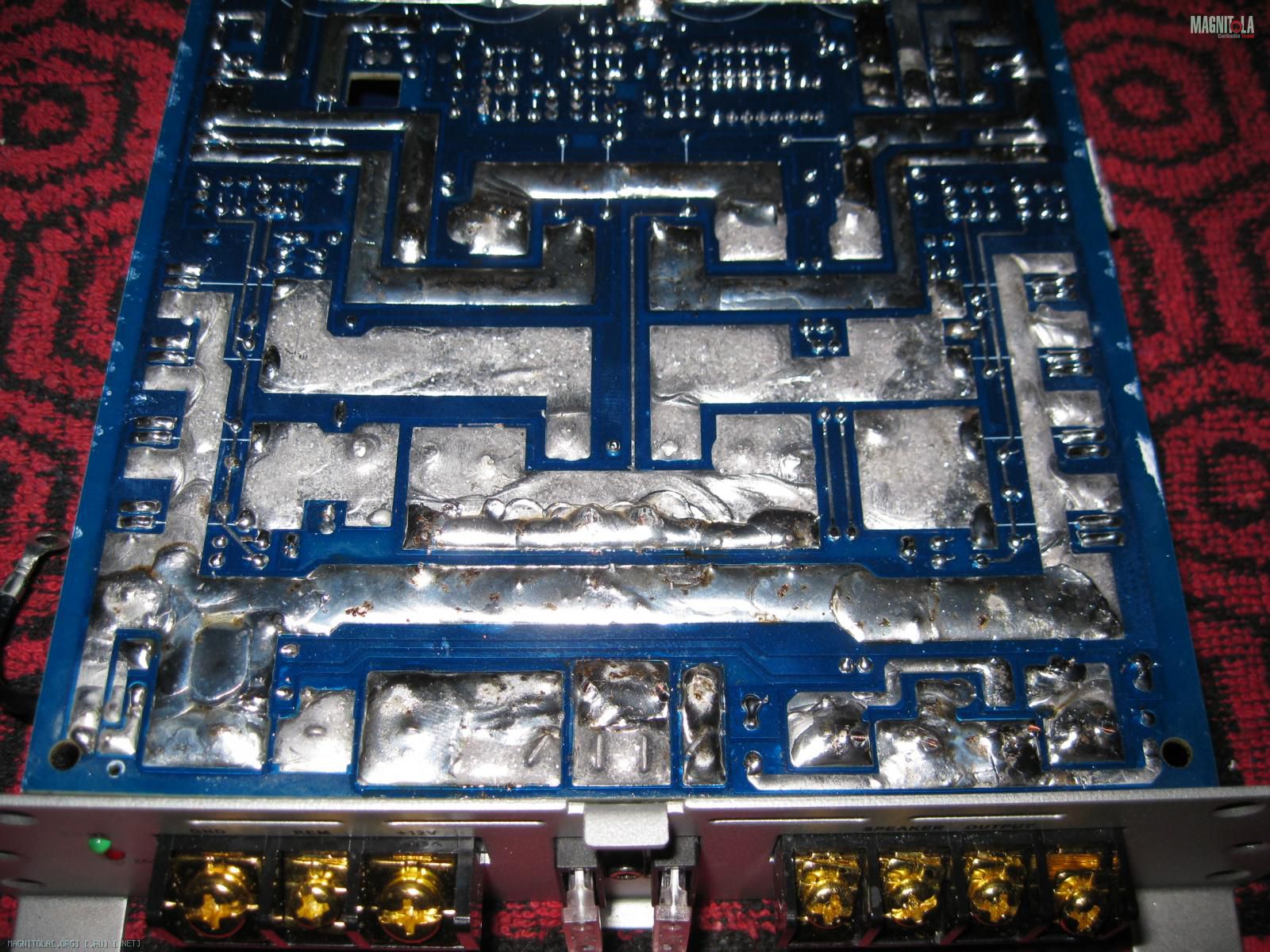

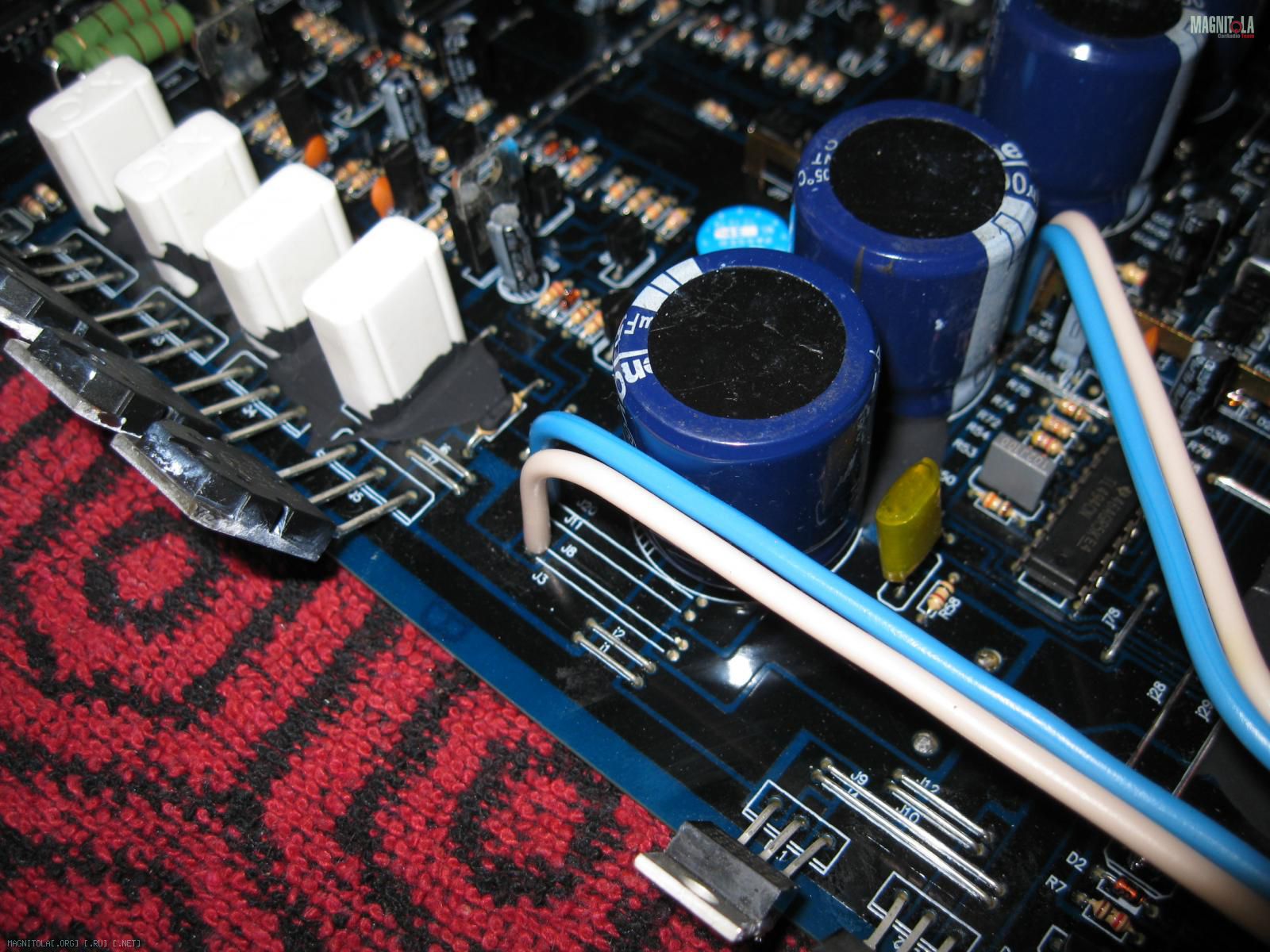

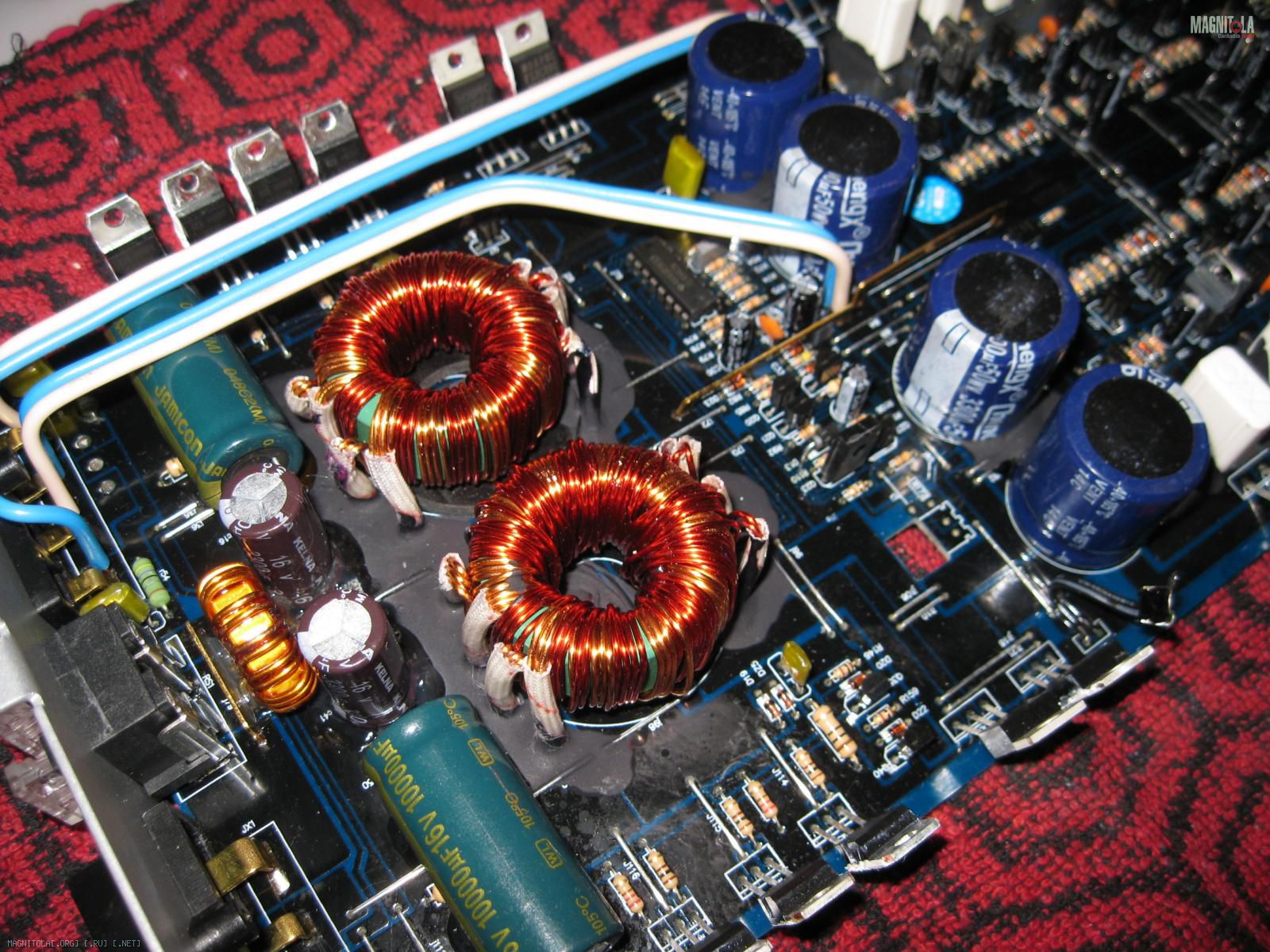

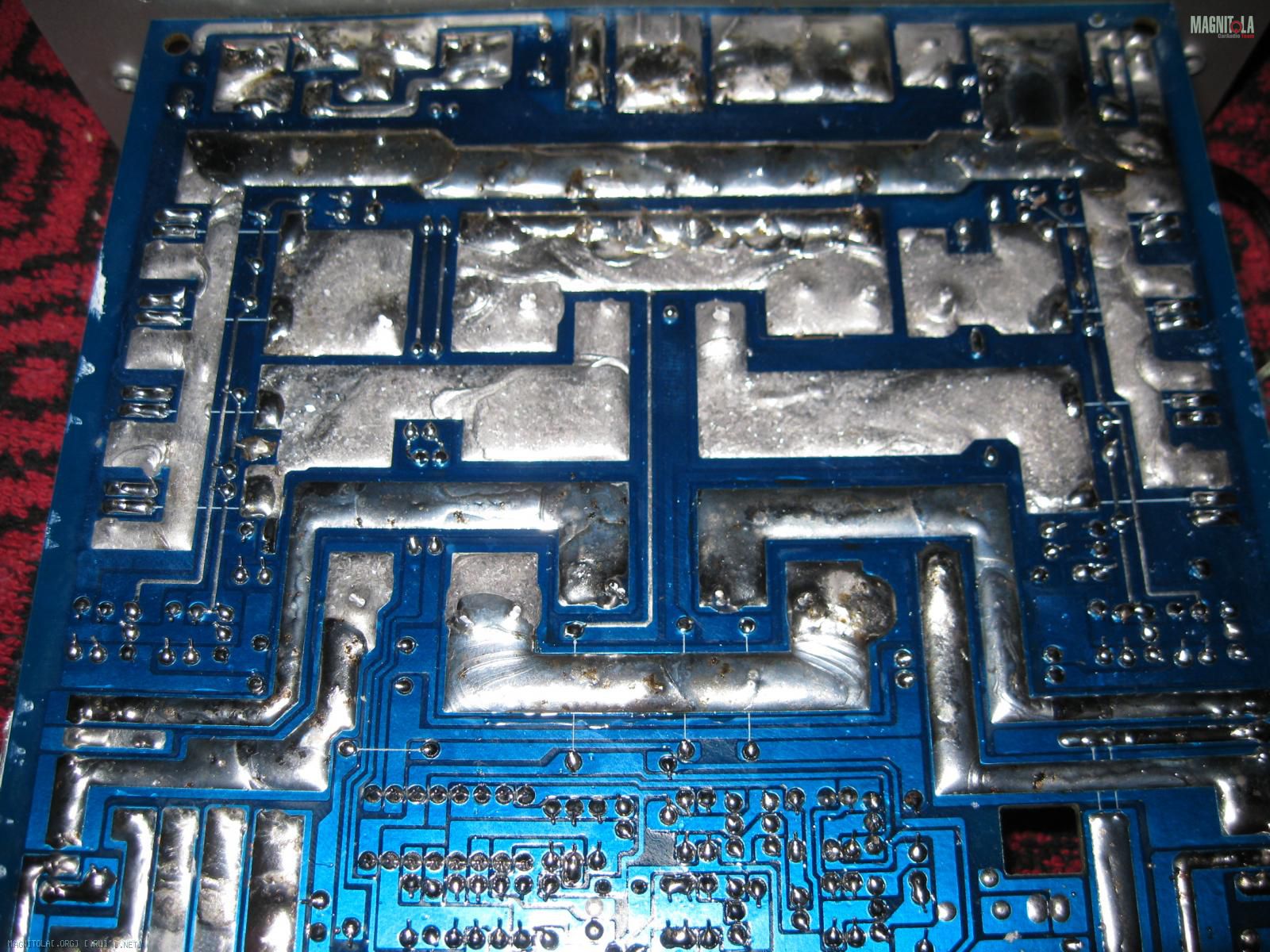

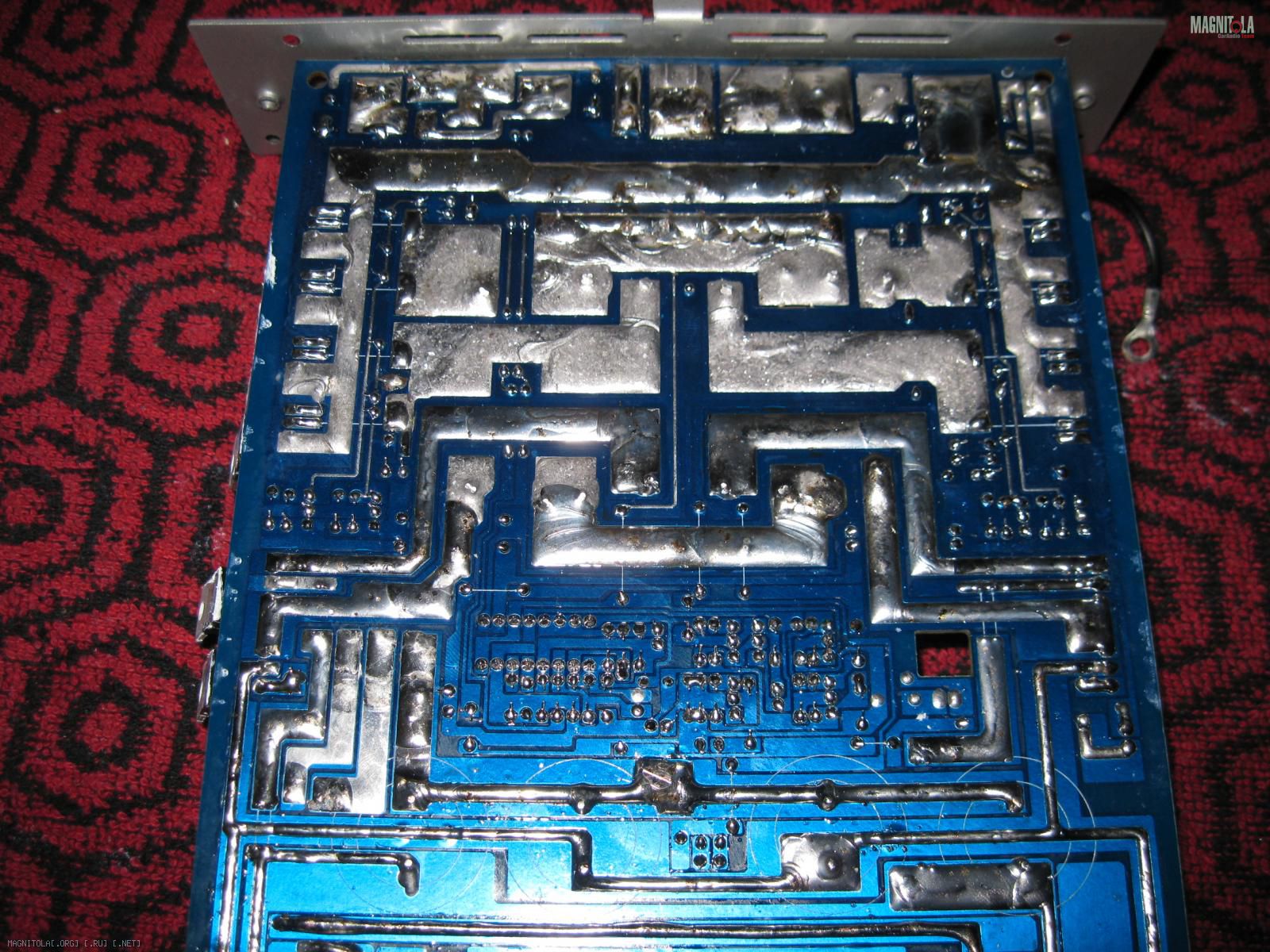

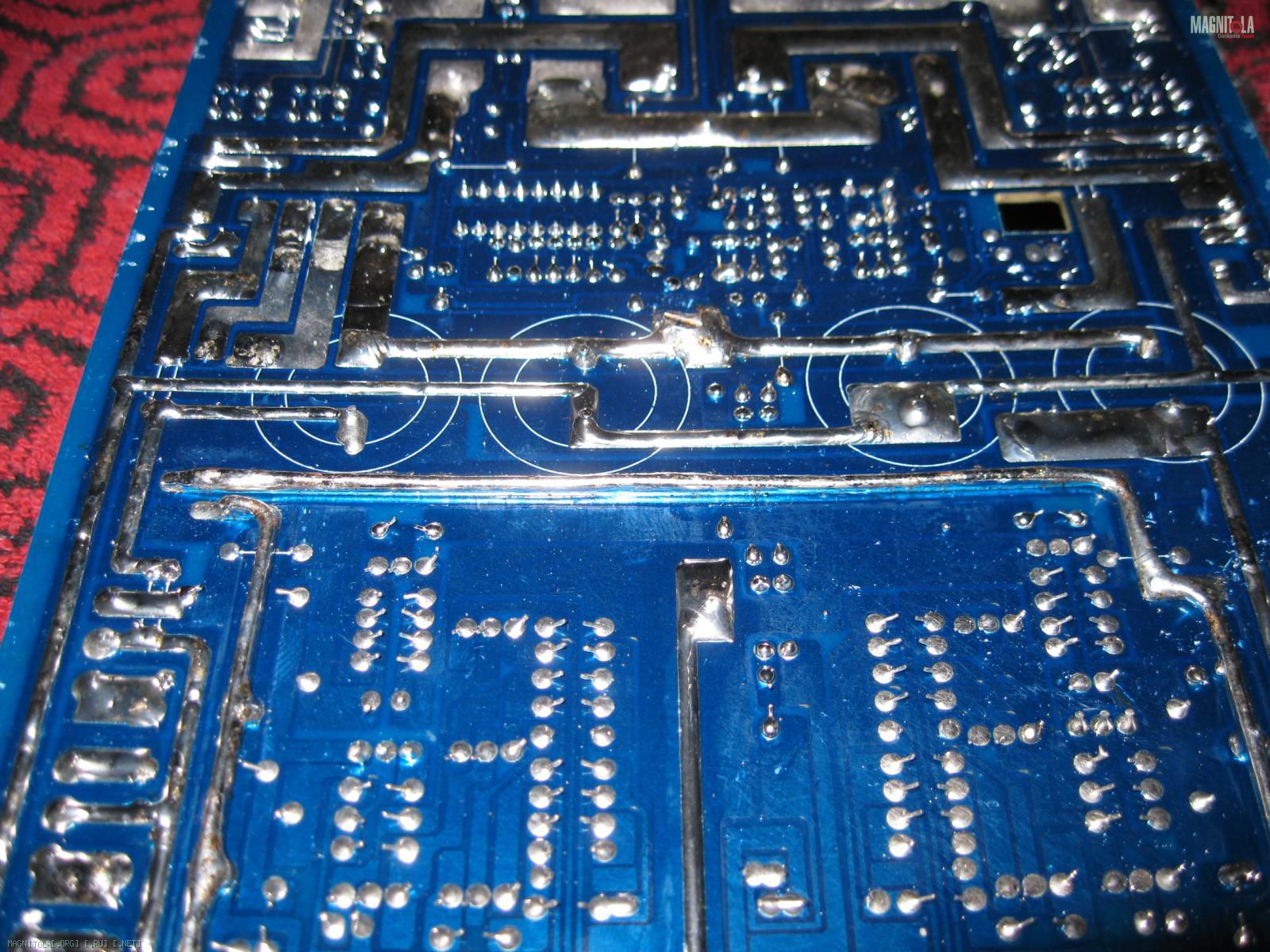

Поучаем в итоге вот так : Вложение 842702Вложение 842694Вложение 842700
- Сложно?
- Нет.
- Эффективно?
- Да.
Исполнение этой фазы можно/следует проводить для любого варианта последующего использования усилителя, будь то упаси Вас Господи :) мостом на не тяжёлый по требуемой мощности саб, будь то на 2х полоску, т.е. усилок в полную полосу, будь то использование на мидбас для поканального усиления и не важно какого актив/пасив. Более того, исполнение последующих фаз, о которых будет далее, без выполнение объёма модификации Фаза-1 окажется малоэффективным занятием.
Если есть желание и возможности, то объём модификации Фаза-1 можно дополнить заменой штатных 50N06 на IRF3205, тем самым слегка подымется эффективность ПН-а и его надёжность, но в принципе штатного варианта типа полевых транзисторов мне кажется достаточно.
26.08.2015, 17:10
Абент
Re: Комплексный обед :) на базе платформ Trophy III Oris
а дроссель-то зачем?
26.08.2015, 19:31
FFZ
Re: Комплексный обед :) на базе платформ Trophy III Oris
Цитата:
Сообщение от Абент
а дроссель-то зачем?
так я уже какбэ :) написал :
Цитата:
Сообщение от FFZ
дополнили усилитель полноценным LC фильтром на входе питания
26.08.2015, 22:53
Rover
Re: Комплексный обед :) на базе платформ Trophy III Oris
Цитата:
Сообщение от FFZ
дополнили усилитель полноценным LC фильтром на входе питания
А зачем? :)
27.08.2015, 09:02
FFZ
Re: Комплексный обед :) на базе платформ Trophy III Oris
Цитата:
Сообщение от Абент
а дроссель-то зачем?
Цитата:
Сообщение от Rover
А зачем?
Парни, реально абсолютно не понял этих вопросов и от Вас.
Загрузка на работе чумная и так только выкраиваю урывками время, чтоб хоть частями прикладной инфой пополнять свои темы, нет времени вникать в суть прикольности вопроса, если это прикол.
27.08.2015, 17:42
Rover
Вложений: 4
Re: Комплексный обед :) на базе платформ Trophy III Oris
Цитата:
Сообщение от FFZ
Парни, реально абсолютно не понял этих вопросов и от Вас.
Загрузка на работе чумная и так только выкраиваю урывками время, чтоб хоть частями прикладной инфой пополнять свои темы, нет времени вникать в суть прикольности вопроса, если это прикол.

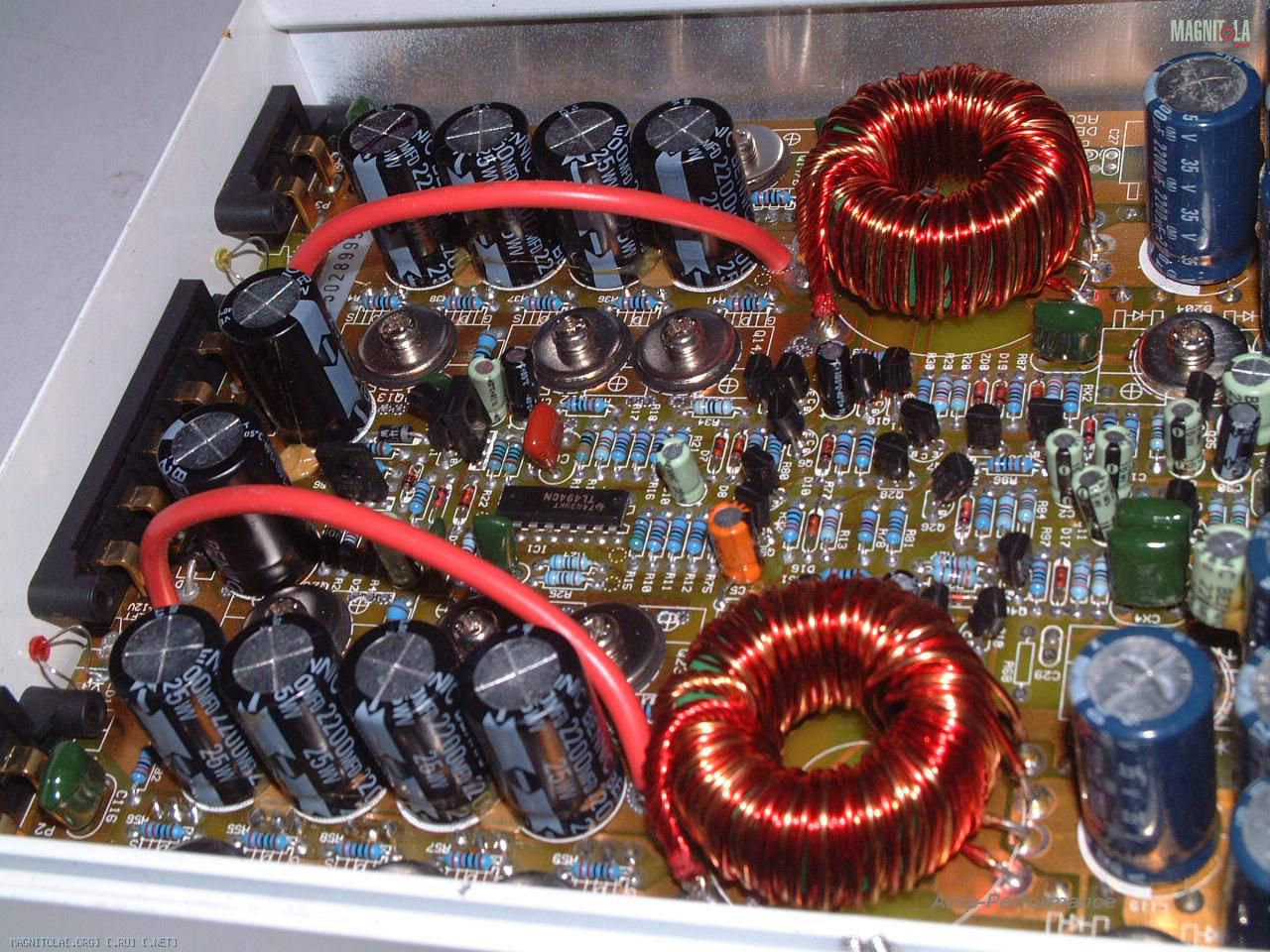

данным "полноценным LC фильтром на входе питания" не обладают, да и кучу других примеров можно привести. Ты время и усилия затратил ведь не просто так? Обоснуй :)
27.08.2015, 19:30
Абент
Re: Комплексный обед :) на базе платформ Trophy III Oris
Цитата:
Сообщение от FFZ
Парни, реально абсолютно не понял этих вопросов и от Вас.
Да никаких приколов, просто самому усилителю дроссель по 12В не нужен, совсем. Никакой пользы.
28.08.2015, 04:37
WENQ
Re: Комплексный обед :) на базе платформ Trophy III Oris
Цитата:
Сообщение от Абент
Да никаких приколов, просто самому усилителю дроссель по 12В не нужен, совсем. Никакой пользы.
И тоже не в прикол а почему же?
28.08.2015, 07:05
FFZ
Re: Комплексный обед :) на базе платформ Trophy III Oris
Цитата:
Сообщение от Абент
Да никаких приколов, просто самому усилителю дроссель по 12В не нужен, совсем. Никакой пользы.
эва как, аргументируй :)
---------- Сообщение добавлено 28.08.2015 в 07:08 ----------
данным "полноценным LC фильтром на входе питания" не обладают, да и кучу других примеров можно привести. Ты время и усилия затратил ведь не просто так? Обоснуй :)
Хорошие девайсы, но есть масса и более дорогих, не менее именитых и признанных где LC на входном питании это дефакто было и 25 лет назад и сейчас их позиция не изменилась.
28.08.2015, 10:12
Rover
Re: Комплексный обед :) на базе платформ Trophy III Oris
Цитата:
Сообщение от FFZ
эва как, аргументируй :)
---------- Сообщение добавлено 28.08.2015 в 07:08 ----------
Хорошие девайсы, но есть масса и более дорогих, не менее именитых и признанных где LC на входном питании это дефакто было и 25 лет назад и сейчас их позиция не изменилась.
Что\почём\зачем малость в курсе :)
После прочтения съесть!
Для подавления помех в цепи питания обычно ставят дроссель. В этой цепи большой постоянный ток, потому (грамотные) разработчики ставят дроссели на металлопорошковых кольцах во избежание насыщения. Однако почти ни когда не беспокоятся о проникновении помех от преобразователя в бортовую сеть автомобиля - потому конденсатор ставят лишь после дросселя, возле ключей. При этом дроссель получается большим по габаритам - потребляемый ток до 25 ампер, а для нормального подавления помех имеет большое количество витков, а, следовательно - сопротивление по постоянному току. Потом приходится ставить батарею конденсаторов, чтобы устранить падение напряжения на активном сопротивлении обмотки дросселя в моменты пикового потребления тока. Но гораздо более разумно повысить порядок фильтра, поставив два маленьких (по габаритам и сопротивлению обмотки) дросселя и конденсаторы теперь уже существенно меньшей емкости по сравнению с исходным вариантом. При этом мы еще получаем замечательное подавление помех в обе стороны и отсутствие помех радиоприему. Основным критерием в выборе этих конденсаторов должно быть минимальное ESR
изначально разработчик фильтр не ставил (почему?) а вот при доработке его внедрил (зачем?)
