eton ec 500.4S фонит

Комбинированный просмотр

  1. #1
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1763
    Регистрация
    25.08.2013
    Город/село
    Петрозаводск
    Сообщений
    99
    Спасибо (Раздал)
    44
    Спасибо (Получил)
    21
    Автор

    Re: eton ec 500.4S фонит

    Во общем потихоньку когда появляется время разбираюсь с причинной.
    Была подкинута платка пред усиления-кроссоверов от другого уся.
    Запитана то же через стабилизатор на стабилитронах.
    Кста те ОУ то же 4560 только от BA ,а не JRC.
    Итого шума можно сказать нет.Только если ухо в плотную к колонке поднести.Так же как если сигнал подавать прямо на оконечник.

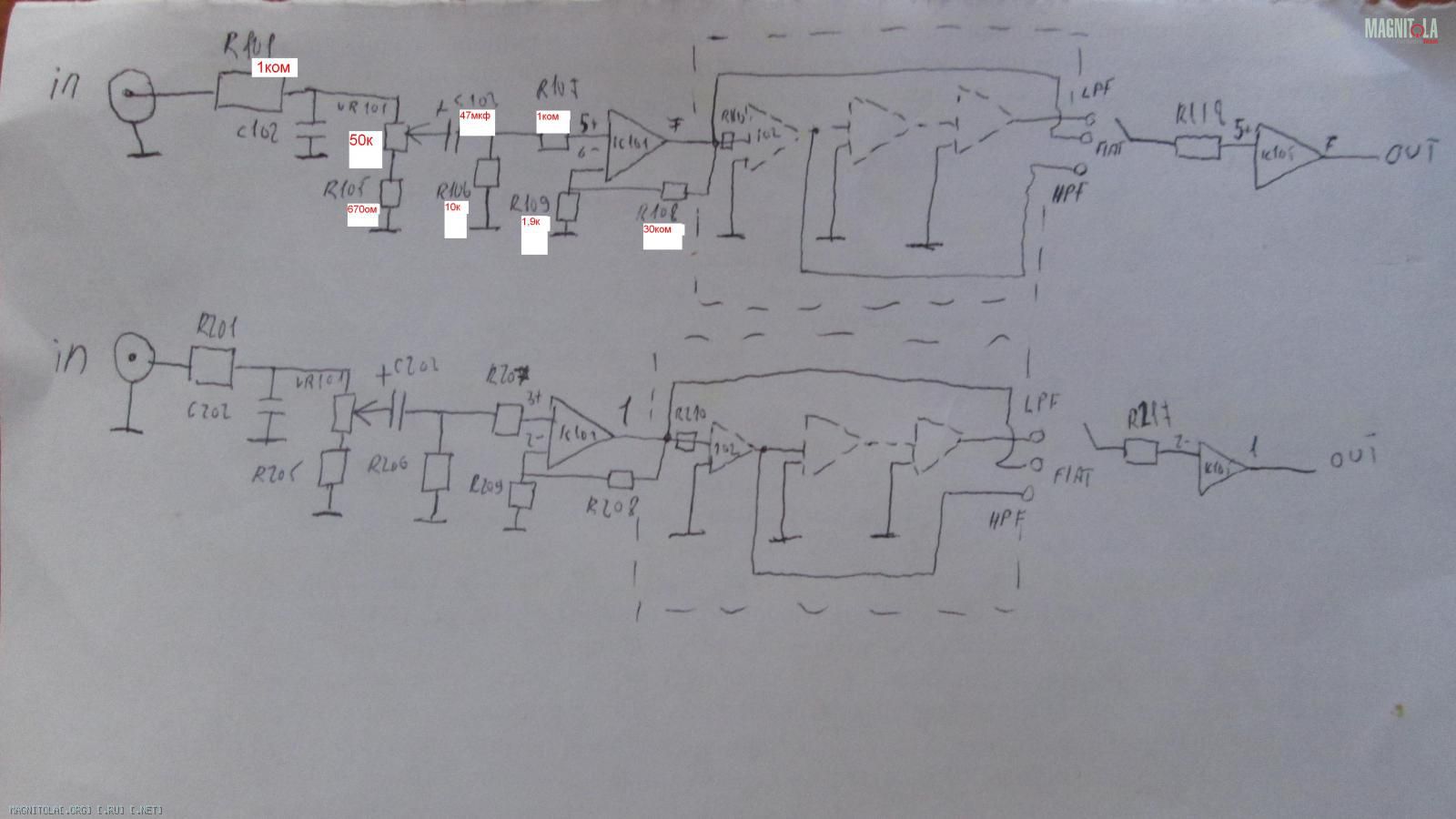

    Ну чтож не люблю я этим заниматься но пришлось срисовать часть схемы.Так как понимал что отличия от той что выложил кардинальные.
    Чутка прокомментирую.
    Первое ОУ в цепи это я так понял пред усилитель потом идет или выход сразу на ОУ (IC105) .Назначение которого как я понял перевернуть сигнал по фазе для мостового включения.А с его выхода уже сигнал идет на оконечник.Или же с выхода первого ОУ (IC101) на цепь кроссовера ,а потом уже на последние ОУ (IC105).
    Во общем думаю поднять R110,R210 отключив вход цепи кроссовера.И R118,R217 отключив воздействие последнего ОУ (IC105) в том числе отключив его выходы 1-7 от платы оконечника.
    Оставив только IC101 и послушать что у него на выходе.Мало ли остальные ОУ как то на него воздействуют

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: Изображение 016.jpg
Просмотров: 0
Размер:	97.4 Кб
ID:	848942   Нажмите на изображение для увеличения
Название: Изображение 016.jpg
Просмотров: 0
Размер:	101.8 Кб
ID:	849106

  2. #2
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1763
    Регистрация
    25.08.2013
    Город/село
    Петрозаводск
    Сообщений
    99
    Спасибо (Раздал)
    44
    Спасибо (Получил)
    21
    Автор

    Re: eton ec 500.4S фонит

    Ну чтож как это не грустно но оставив только IC101 фон остался.
    Также пробовал замкнуть С 203 ,С 103.Не помогло.
    Да и сигнал с ног 5-3 ОУ IC101 чистый
    Как считаете виной ОУ или ее обвязка.Вроде не чего криминального в данной обвязке не вижу?


  3. #3
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 880469 Аватар для Lexx69
    Регистрация
    14.09.2009
    Город/село
    Москва
    Сообщений
    8,436
    Спасибо (Раздал)
    6259
    Спасибо (Получил)
    10594

    Re: eton ec 500.4S фонит

    попробуй пропаять операционники... иногда бывают траблы невидимые на глаз... ну а потом только останется махнуть их на что то подходящее...

    Цитата Сообщение от DD`имаc Посмотреть сообщение
    Как считаете виной ОУ или ее обвязка.Вроде не чего криминального в данной обвязке не вижу?
    еще как вариант земляная петля, хотя для серийного устройства это маловероятно... кинь RC цепочку (100 Ом и 1000 пФ вкюченных паралельно) с земли операционников на землю ПН усилителя


  4. #4
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1763
    Регистрация
    25.08.2013
    Город/село
    Петрозаводск
    Сообщений
    99
    Спасибо (Раздал)
    44
    Спасибо (Получил)
    21
    Автор

    Re: eton ec 500.4S фонит

    Спасибо попробую.Еще попробую отсоединить родное питалово от оконечника и подать с трансформаторного блока питания +,-15вольт через обычный диодный мост с кондерами


  5. #5
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 880469 Аватар для Lexx69
    Регистрация
    14.09.2009
    Город/село
    Москва
    Сообщений
    8,436
    Спасибо (Раздал)
    6259
    Спасибо (Получил)
    10594

    Re: eton ec 500.4S фонит

    На память не помню, там блок кроссовера на отдельной плате?


  6. #6
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1763
    Регистрация
    25.08.2013
    Город/село
    Петрозаводск
    Сообщений
    99
    Спасибо (Раздал)
    44
    Спасибо (Получил)
    21
    Автор

    Re: eton ec 500.4S фонит

    Именно так.На нее приходит земля сигнала 4 провода (канала) и питание +,- для одной пары и +,- для второй

    ---------- Сообщение добавлено 06.09.2015 в 19:54 ----------

    Ну все проблема точняк не в питание.За питал от обычного сетевого трансформатора-диодный мост-емкости 2200мкф в плечо.Общая только земля.Шум один фиг есть


  7. #7
    Ушел в ППЛ Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1294044
    Регистрация
    13.11.2012
    Город/село
    Москва
    Сообщений
    23,741
    Спасибо (Раздал)
    37506
    Спасибо (Получил)
    38781

    Re: eton ec 500.4S фонит

    Цитата Сообщение от DD`имаc Посмотреть сообщение
    Ну все проблема точняк не в питание.За питал от обычного сетевого трансформатора-диодный мост-емкости 2200мкф в плечо.Общая только земля.Шум один фиг есть
    Попробуйте шунтировать по питанию непосредственно на самих ОУ керамикой(просто поставить кондёр между плюсом и минусом двух полярного питания 15В).Если 4560,то между 8 и 4 ногой МС,например.,


  8. #8
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 880469 Аватар для Lexx69
    Регистрация
    14.09.2009
    Город/село
    Москва
    Сообщений
    8,436
    Спасибо (Раздал)
    6259
    Спасибо (Получил)
    10594

    Re: eton ec 500.4S фонит

    Ради эксперимента, продублируй куском толстой моножилы (любой что попадется под руку) с земли ПН на землю платы крассовера...


  9. #9
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1763
    Регистрация
    25.08.2013
    Город/село
    Петрозаводск
    Сообщений
    99
    Спасибо (Раздал)
    44
    Спасибо (Получил)
    21
    Автор

    Re: eton ec 500.4S фонит

    Разве можно землю это я так понимаю первички пна это та что с акумы (БП) приходит на землю вторички питания оконечника-кроссовера???


  10. #10
    Авторитет Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 880469 Аватар для Lexx69
    Регистрация
    14.09.2009
    Город/село
    Москва
    Сообщений
    8,436
    Спасибо (Раздал)
    6259
    Спасибо (Получил)
    10594

    Re: eton ec 500.4S фонит

    Не, со вторички ПН-а разумеется... дабы исключить по разводке разность потенциалов между землей мощника и кроссовера...
    Можешь для начала вольтметром проверить...
    Был у меня такой глюк... случайно померил, а там разность потенциалов в 70 мВ... вроде и немного, но давало о себе знать...
