eton ec 500.4S фонит

**DD`имаc** · 06.09.2015 23:08

А конструктив в смысле разводка ПП.Но передеделывать плату я не хочу.Уж лучше так продам с касяком как нелеквид

---------- Сообщение добавлено 07.09.2015 в 00:14 ----------

Сообщение от gena60

Или я уже не понимаю,но отсечь входы ОУ попробовать между прохождением сигнала пробовали?.,

Подняты R110,R210 отключив вход цепи кроссовера.И R118,R217 отключив воздействие последнего ОУ (IC105) в том числе отключив его выходы 1-7 от платы оконечника.
Сигнал подовал и с начала входа и после С103, С203.И на R107 R207 через другие кондеры.Все что до кондеров отрезано

---------- Сообщение добавлено 07.09.2015 в 01:04 ----------

Думаю все же попробовать поменять ОУ.Все равно JRC4560D не фонтан по звуку и все портит.Ведь оконнечник достоин лучшего.Да и SANKEN на выходе хороший тон.Думаю из не дорогих бюджетных в районе 100руб за штучку взять LME49720 от NS или TI.Слышал их в аппаратах от EOS.Понравились.
Знает кто как они по уровню шумов и в целом как замена в моем варианте?

**MAGNITOLA** · 06.09.2015 23:08

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**gena60** · 07.09.2015 07:37

Сообщение от DD`имаc

Думаю все же попробовать поменять ОУ.

Посмотрите,как у EOS сделано здесь,может поможет:
Делимся фотографиями (схемами) аппаратуры для МагВики!

**DD`имаc** · 07.09.2015 22:22

ну а что тут смотреть.Возможно совсем другая топология разводки платы.Или вы про что то другое?
И еще вопросик.Как думаете оригинал?http://ru.aliexpress.com/item/10PCS-OPA2134PA-OPA2134-DIP-8/1051838547.html

---------- Сообщение добавлено 08.09.2015 в 01:00 ----------

Сообщение от Lexx69

попробуй пропаять операционники... иногда бывают траблы невидимые на глаз... ну а потом только останется махнуть их на что то подходящее...

еще как вариант земляная петля, хотя для серийного устройства это маловероятно... кинь RC цепочку (100 Ом и 1000 пФ вкюченных паралельно) с земли операционников на землю ПН усилителя

Кинул такую цепочку с первичной землю на вторичную.Не помогло

**Lexx69** · 08.09.2015 13:56

Сообщение от DD`имаc

ну а что тут смотреть.Возможно совсем другая топология разводки платы.Или вы про что то другое?
И еще вопросик.Как думаете оригинал?http://ru.aliexpress.com/item/10PCS-...051838547.html

Всякое бывает... отзывов по этому лоту не много, бывает так, что первым 10 покупателям отправляется действительно вещь... ну а остальным как повезет... Но судя по рейтингу продавец нормальный.

**DD`имаc** · 15.09.2015 14:05

Вообщем заказал операционики.И пока их жду думаю что лишним не будет увеличить ток покоя.

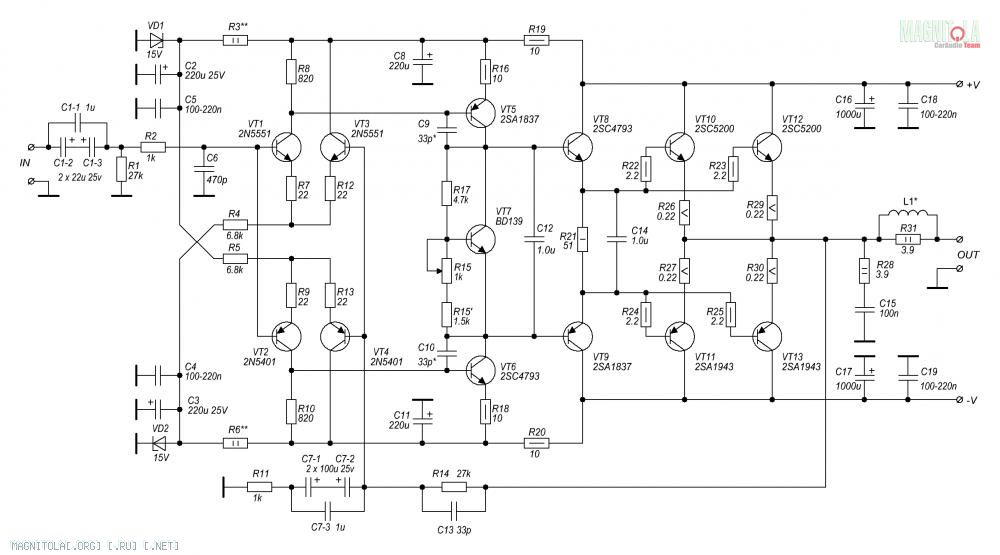

Схем похоже ланзаровская.Соответственно чтобы поднять ТП надо так же впаять переменик на 1ком.Верно?
Ну и уже по падению напряжения на эмиттерных резюках транзисторов усиления по току его выставлять

**gena60** · 15.09.2015 17:30

Сообщение от DD`имаc

Вообщем заказал операционики.И пока их жду думаю что лишним не будет увеличить ток покоя.
Схем похоже ланзаровская.Соответственно чтобы поднять ТП надо так же впаять переменик на 1ком.Верно?
Ну и уже по падению напряжения на эмиттерных резюках транзисторов усиления по току его выставлять

Мне кажется то,что это лишним будет,когда не осознано это сделать,там и не далеко и до выхода из строя транзисторов будет.,
