Целесообразность замены конденсаторов

Сообщение от Флекс 71**

а причём здесь "встроеная аудиокарта"?
Вход пародии на осциллограф,по видимому.

А Вы чем спектральный состав сигнала, к примеру, смотрите?

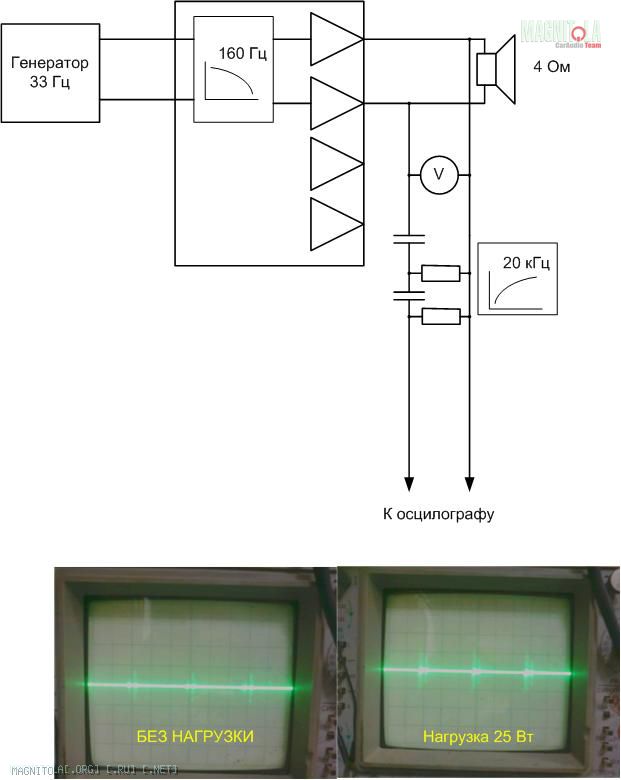

Была собрана следующая схема.



Без сигнала на выходе усилителя присутствуют импульсы, чередующиеся с частотой 66 кГц, амплитудой около 5 мВ. При ближайшем рассмотрении импульс представляет собой затухающую синусоиду, частотой около 3 Мгц - это реакция ООС на импульс питания от БП.
При увеличении уровня сигнала до 10 В (25 Вт) на выходе появляется дополнительный импульс с уровнем 10 мВ ( -60 дб) при увеличении напряжения на выходе уровень импульса также возрастает.

Сообщение от Flatout

А Вы чем спектральный состав сигнала смотрите?

Когда занимался ремонтом,был С1-67.Сейчас ничем не смотрю.

Сообщение от Flatout

амплитудой около 5 мВ.

И что,динамик ЭТО заметит?

Сабу пофиг. Мне в принципе тоже. Однако эта же ООС отрабатывает параллельно и основной широкополосный сигнал. Находятся эстэты, которых это достает.

Единственное, что я хочу сказать, твик должен начинаться с измерений и ими же заканчиваться. Иначе как понять, чего ты там твикнул.

Сообщение от Flatout

При ближайшем рассмотрении импульс представляет собой затухающую синусоиду, частотой около 3 Мгц - это реакция ООС на импульс питания от БП.

Сообщение от Флекс 71**

Сообщение от Flatout
амплитудой около 5 мВ.
И что,динамик ЭТО заметит?

3Мгц да до динамика это даже не дойдет... потеряясь в проводах...

---------- Сообщение добавлено 06.09.2015 в 12:54 ----------

Сообщение от Flatout

Единственное, что я хочу сказать, твик должен начинаться с измерений и ими же заканчиваться. Иначе как понять, чего ты там твикнул.

это наверное единственный правильный вывод.

Сообщение от Flatout

А Вы чем спектральный состав сигнала, к примеру, смотрите?

Была собрана следующая схема.



Без сигнала на выходе усилителя присутствуют импульсы, чередующиеся с частотой 66 кГц, амплитудой около 5 мВ. При ближайшем рассмотрении импульс представляет собой затухающую синусоиду, частотой около 3 Мгц - это реакция ООС на импульс питания от БП.
При увеличении уровня сигнала до 10 В (25 Вт) на выходе появляется дополнительный импульс с уровнем 10 мВ ( -60 дб) при увеличении напряжения на выходе уровень импульса также возрастает.

Молодец, что не отступаешь и отвечаешь действиями.
Эти результаты и есть обоснование моего мнения, которое я в самом начале озвучил, что всё это на уровне параноики, борьбы с ветряными мельницами, ликвидация некого абсолютно не существенного паразитного в сигнале применяя такие изощрения как использование АКБ в питании.

Сообщение от Flatout

А Вы чем спектральный состав сигнала, к примеру, смотрите?

Была собрана следующая схема.



Без сигнала на выходе усилителя присутствуют импульсы, чередующиеся с частотой 66 кГц, амплитудой около 5 мВ. При ближайшем рассмотрении импульс представляет собой затухающую синусоиду, частотой около 3 Мгц - это реакция ООС на импульс питания от БП.
При увеличении уровня сигнала до 10 В (25 Вт) на выходе появляется дополнительный импульс с уровнем 10 мВ ( -60 дб) при увеличении напряжения на выходе уровень импульса также возрастает.

А что показывает осцилограф с открытым входом по шине питания при/без нагрузки ?

Сообщение от Rover

А что показывает осцилограф с открытым входом по шине питания при/без нагрузки ?

Нет у меня желания вскрывать усилитель, ремонта не требует, а твикать не собираюсь.
