Переделка фильтра усилителя под трехполоску

Сообщение от Flatout

Заморочено как-то, описание к фильтру будет?

рассчитывается так же как и обычные фильтра. может и заморочено, за то точная состыковка, но кому как, некоторые любят небольшое перекрытие диап-нов.
Лезть в усилитель иногда бывает ущербно, т.к. в дешевых усилителях плата - го*но. дорожки отрываются на раз. к тому же устанавливаемые там крутилки в большинстве своем так же го*но. считаю что, нерегулируемые фильтры на отдельной плате - лучше. а если все же кто то "маньяк-настройщик" то можно сделать систему картриджей с фиксированными сопротивлениями(можно и многооборотники хорошие поставить) и подписанной частотой.

---------- Сообщение добавлено 02.11.2015 в 11:55 ----------

Добавлю: в большинстве своем в двухполосках частота раздела 3кГц +/-
это даже в проц. гу предусмотрено: частота 3,15кГц. можно смело настраивать на эту частоту и все будет ок. подрезать снизу мид можно и с самого простого гу. Для двухполоски достаточно половины схемы представленной мной. А плюс этой схемы: неизменная крутизна 11,9дб/окт при любых номиналах R/C. С трешкой не много сложней, но в основном частота раздела мид-сч 800Гц(+/-), сч-вч 4000Гц(+/-)(дорогие головки не рассматриваем)

Сообщение от Aleksey

тот фильтр, пожалуй, самый интересно играющий, правда только четных порядков(L-R).

- это точно!

---------- Сообщение добавлено 02.11.2015 в 11:59 ----------

Сообщение от SAB 2

Вот как раз сейчас переделываю фильтры в Урале АК 4.90, для 2,5 полосы. Регулируется частота там счетверёнными резюками. Меня волнует вопрос: если тупо сменить ёмкости пропорционально частотам среза, добротность не сильно изменится?

незначительный совет: из моей практики по ремонту/доработки усилителей могу сказать что в уралы лучше не лезть, а если все же .... тогда очень аккуратно...

Сообщение от professor914444

незначительный совет: из моей практики по ремонту/доработки усилителей могу сказать что в уралы лучше не лезть, а если все же .... тогда очень аккуратно...

А чем Уралы "страшнее" других?

Вот провереный вариант трешки. 12дб/окт. точная состыковка НЧ-СЧ/СЧ-ВЧ


Смотрю я на чудо сиё и без номиналов вообще въехать не могу.
Допустим ОУ2,3 отжимают 300Гц вторым порядком, ОУ1 - вычитающий усилитель; ОУ5,6 отжимают 3 кГц, а на ОУ4 вычитающий усилитель.
И получается идеальное согласование полос, но для кого идеальное?
Чувствительность головок разная, ачх в зоне раздела с горбами-провалами, кому и когда удавалось использовать соседние фильтры один-в-один?

Сообщение от SAB 2

А чем Уралы "страшнее" других?

После прочтения съесть!

Большим количеством скрытого брака плат... а это довольно свежий продукт!!!

Сообщение от professor914444

Большим количеством скрытого брака плат... а это довольно свежий продукт!!!

К примеру? Ну хотя бы три примера?

Сообщение от Flatout

Чувствительность головок разная, ачх в зоне раздела с горбами-провалами, кому и когда удавалось использовать соседние фильтры один-в-один?

это только фильтр, ни кто не запрещал пользоваться гейном на усилителе
Есть положительный опыт с двушкой и трешкой. но это средний уровень, скажем так дешево и сердито... а вообще норм будет ели фильтры 4-порядка... делал один раз такой... оч. сложно, но играет.... сказка...

---------- Сообщение добавлено 03.11.2015 в 09:44 ----------

Сообщение от FFZ

К примеру? Ну хотя бы три примера?

После прочтения съесть!

урал ак 4.90 - 5 шт уже были в ремонте у меня. 11 отослали обратно на гарантийный ремонт. еще 5 сейчас лежат в магазине ждут отправки.
везде "холодная пайка", треснули дорожки воз силовых элементов, не говоря уже 11 шт. фонят на заведеную - брак.
урал ак 1.500 - сгорел на 10 день эксплуатации, принесли, некачественно запаяны выходные транзисторы, в результате подгар платы в этом месте(это эксплуатация на 2 ом)

достаточно? собственно не обижайтесь, я видел ваш обзор уралов

---------- Сообщение добавлено 03.11.2015 в 09:51 ----------

После прочтения съесть!

Еще неделю назад приехал человек, поставил сам урал 4.90 фонит на заведеную. взорвал пороги, начал смотреть где м/б провода лежат, исправность выходов гу, а оказалось очередной брак, сдал обратно в магаз.

в этой теме обсуждаем фильтра, а не уралы

---------- Сообщение добавлено 03.11.2015 в 09:56 ----------

После прочтения съесть!

еще, ак 1.500 работал 2 недели на 1ом, сгорел, отправили в ремонт гарантийный. те гарантийщики оказались знакомые, сказали были не затянуты болты на прижимных планках и не зафиксированы клеем, в результате сгорели все выходники, приехал обратно через 50дней. клиент отказался от него, пришлось продавать другому человеку

---------- Сообщение добавлено 03.11.2015 в 10:01 ----------

После прочтения съесть!

а может поговорим еще и за динамики? за те же ак 74, с катушками в форме овала? или сабы вархед с катушками из тоненькой пленки? или протекшие электролиты у пищалок из комплекта ак 74с?
в обще не заводите меня пжт... а то наша с вами дискуссия зайдет далеко за рамки этого раздела, а может опять зайдет в тупик, как с киксом

После прочтения съесть!

Я не приверженец какого либо бренда, для себя нашел два эталона моноблоков, на которыепо моему мнению должны ровняться производители:

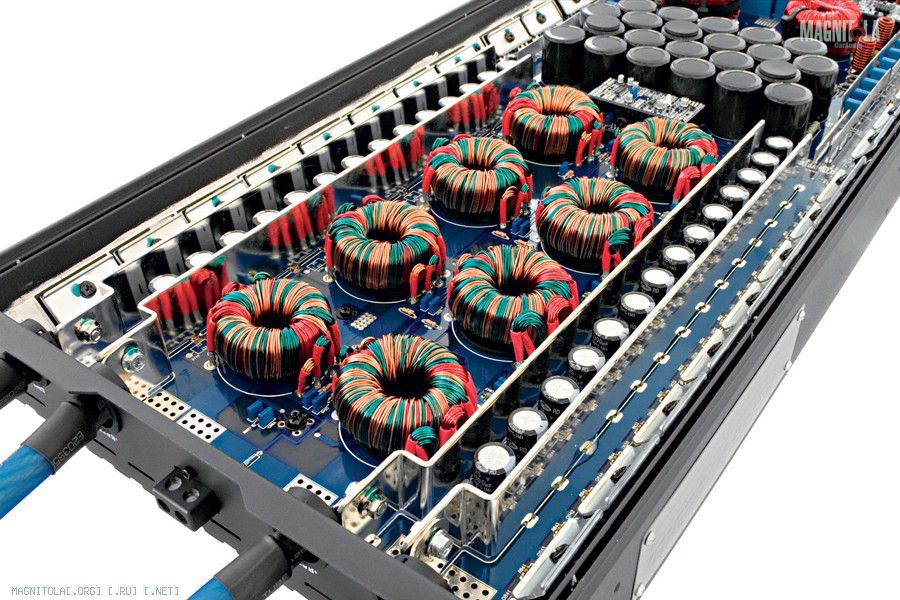

hertz 15K UNLIMITED

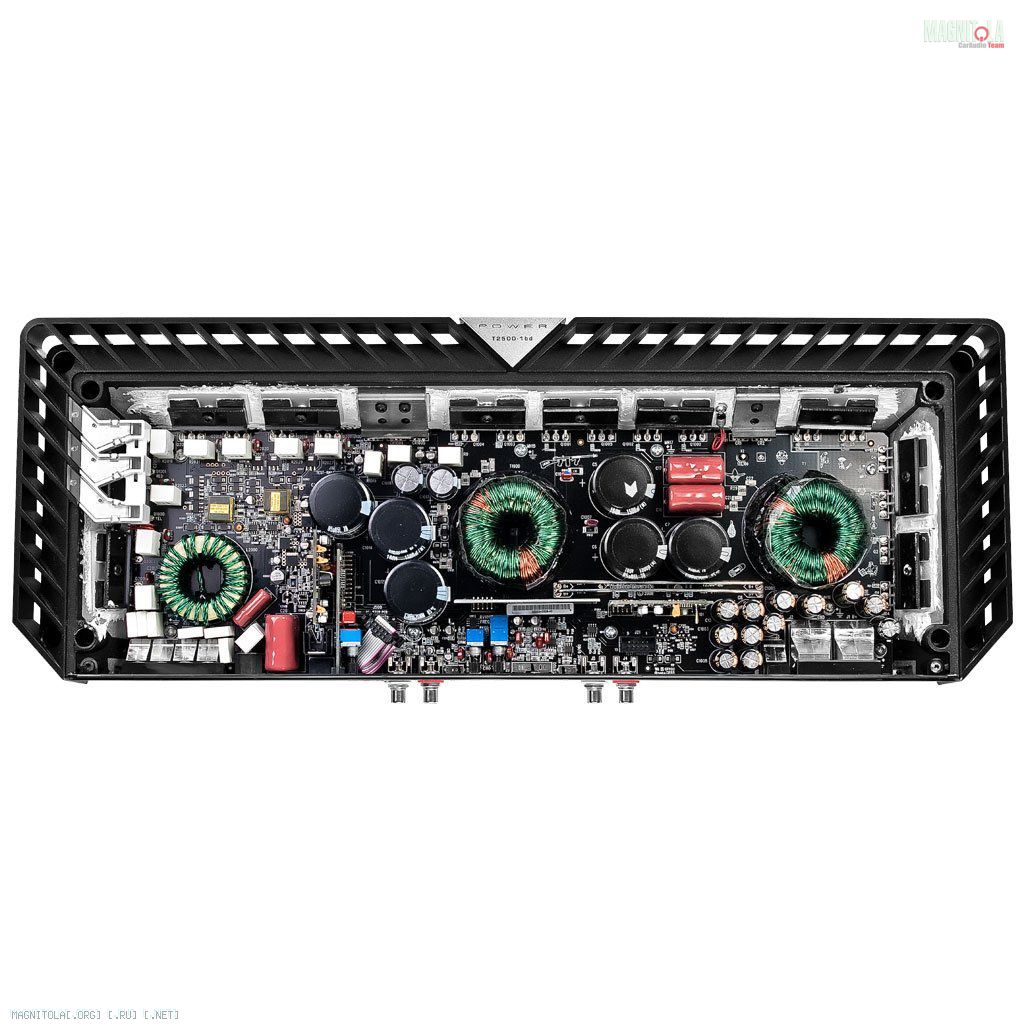

Rockford Power T2500-1bdCP


это не реклама, и цена тут не главное, а пример!!! очень яркий и представительный!!

Вот здесь и должно быть такое:

Сообщение от FFZ

Урал - "Просто, Надёжно, Мощно, Качественно, Честно и Доступно".

урал и доступно вычеркнуть
есть отечественные разработки, которые не уступают этим двум примерам, и даже превосходят их, но до выпуска в свет их тестировали не один год, и брака минимум и качество на высоте. Не пишут ни где про просто, надежно .... а аргументируют и давят РЕАЛЬНЫМИ ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ С ЗАМЕРАМИ И ГРАФИКАМИ

Это прямо маркетинговая война какая-то!
Фильтры нервно курят в сторонке.

professor914444,
Всё, что в качестве аргументов, Вами приведено безусловно может иметь место быть применительно к усилителям Урал серии АК, но дело в том, что ВСЁ это можно отнести наверное к 80% всего нынешнего рынка усилителей, т.к. весь этот процент использует одинаковые технологические решения производства, со всеми вытекающими.........
В связи с этим можно сделать АБСОЛЮТНО логичное заключение - всё написанное предвзято. И это если мягко выразить вывод!!!
Настоятельно советую обратить внимание на то, что мною был применён крупный шрифт, а так же и то, что Ваши посты были объеденные мною в один пост.
Надеюсь, что Вы сделаете из этого правильные выводы.
