Challenger ERGO II ER-525.1 , кто он и что он......
Приветствую всех кто зайдёт почитать и эту мою тему!
До этого, в первой серии сериала ))) Challenger ERGO II было рассказано про 4-х канальный усилитель ER-90.4 серии ERGO II, про Challenger ERGO II ER-90.4. Для пропустивших эту серию, вот тут она : http://magnitola.org/vysshii-pilotaz...to-i-chto.html .
Во второй серии сериала ))) Challenger ERGO II речь шла о одноканальном усилителе Challenger ERGO II ER-370.1 и для упустивших эту серию ))) вот тут её можно "посмотреть" http://magnitola.org/vysshii-pilotaz...to-i-chto.html
Надеюсь формулировку "посмотреть" читающий эту тему, правильно понял :), "посмотреть" соответствует почитать.
Более того настоятельно рекомендую это сделать, т.к. в этой серии посвящённой Challenger ERGO II ER-525.1 будет много ссылок и обращений к предыдущим сериям сериала Challenger ERGO II.
Ну вот как то так вижу себе вступление, весело, с юмором и шуткой.
Но как говориться "в каждой шутке есть доля правды" (с), посему, правда, если кто не ещё не читал предыдущие темы про две эти модели новой линейки Challenger ERGO II от компании Пит, настоятельно рекомендую это сделать.....
Начнём......
Для начала ещё раз повторю :), анонс по всем усилителям обновлённой серии Challenger ERGO II можно посмотреть непосредственно на странице сайта производителя :

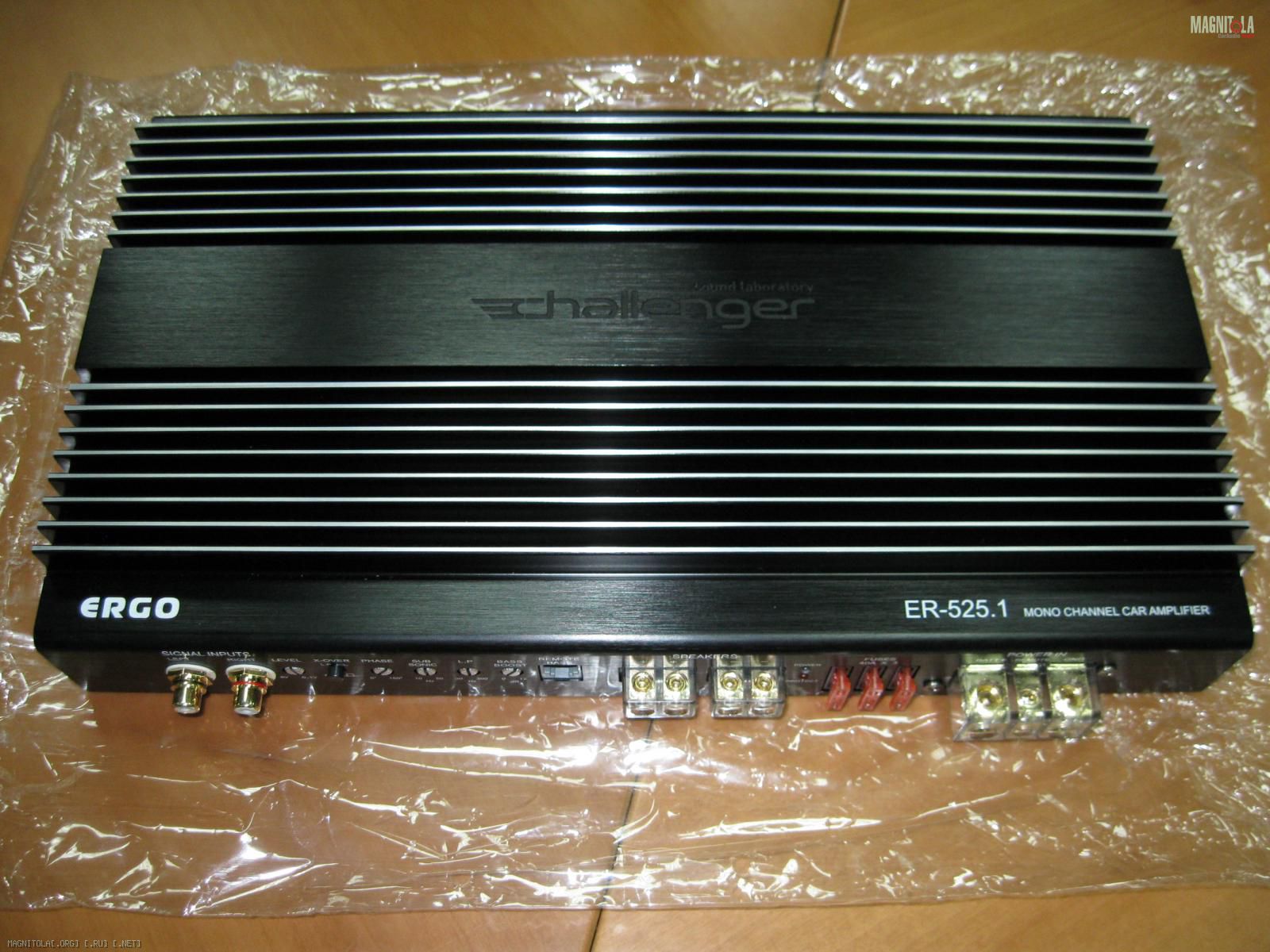

Вся начальная минимальная информация непосредственно по Challenger ERGO II ER-525.1, т.е. основные технические параметры заявленные производителем данного девайса можно посмотреть тут :
Скопируем прямо в тему это описание : Работает в классе Н.
Технические характеристики.
Номинальная выходная мощность:
1х525 Вт (4 Ом, RMS)
1х985 Вт (2 Ом, RMS)
1х13400 Вт (1 Ом, RMS)
Отношение сигнал/шум (1 Вт): > 95 дБ
Искажения: < 0,1% (1 кГц)
Диапазон воспроизводимых частот: 30 – 300 Гц (-0,3 дБ)
Полное входное сопротивление: 47 кОм
Входная чувствительность: 0,1 – 8 В
Размер 360х210х55 мм
Предохранители: 3х40 А
Габариты: 360х210х55 мм
Масса: 4,1 кг
Конфигурация фильтров
инфразвуковой фильтр, плавная регулировка 10 – 50 Гц
фильтр нижних частот, плавная регулировка 30 – 300 Гц
К сожалению админ сайта или кто ещё там у производителя за это отвечает, так же как и в некоторых местах описаний других представителей этой серии, тоже допустил ошибки :(.
В указанной информации по этой ссылке, к сожалению есть не точность, касаемо информации по номинальной мощности при нагрузке 1 ом.
Конечно же один нолик там лишний :), т.е. номинальная выходная мощность: 1х1340 Вт (1 Ом, RMS).
Ну и ещё, как в случае с Challenger ERGO II ER-370.1, не полностью перечислен список функциональных возможностей данного усилителя :(.
Забыто заявить о том, что усилитель имеет плавную регулировку фазы усиления в диапазоне 0 - 180 градусов, регулировку басс-буст с диапазоном 0 - 12 дб., а так же и что в наличии возможность дистанционной регулировки уровня усиления с помощью внешнего дистанционного модуля управления/регулирования.

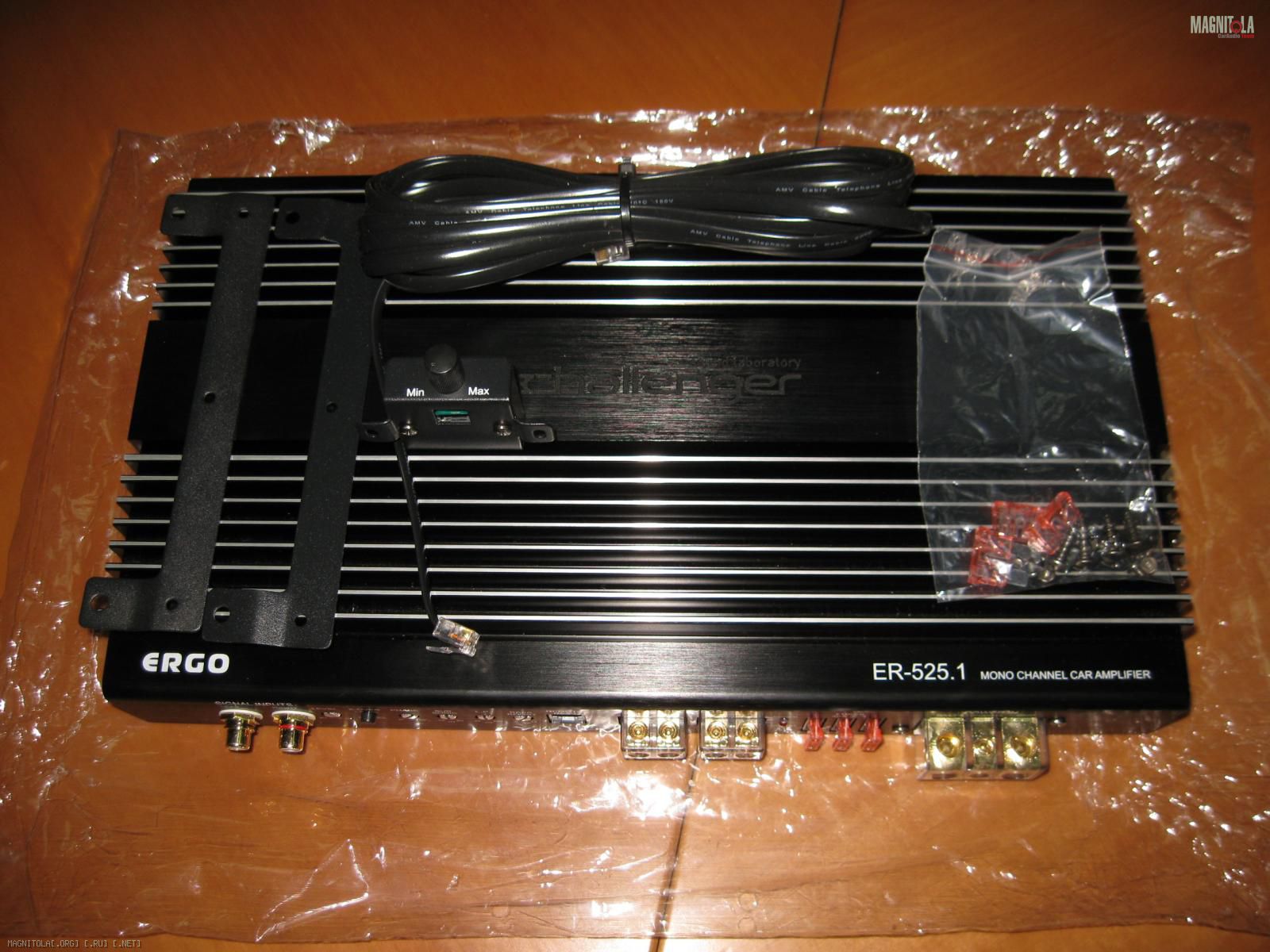

Ну и ещё раз фото вида сверху, но со всем входящим в комплект к девайсу : Вложение 947610
Уверен, у тех кто "посмотрел" предыдущие серии :) ни каких вопросов. Для них всё однозначно по всем внешним признакам - это 100% "брат" и Challenger ERGO II ER-90.4 и Challenger ERGO II ER-370.1.
Ну а тем кто не "смотрел" эти две предыдущие серии, я уже присоветовал :), что следует сделать......

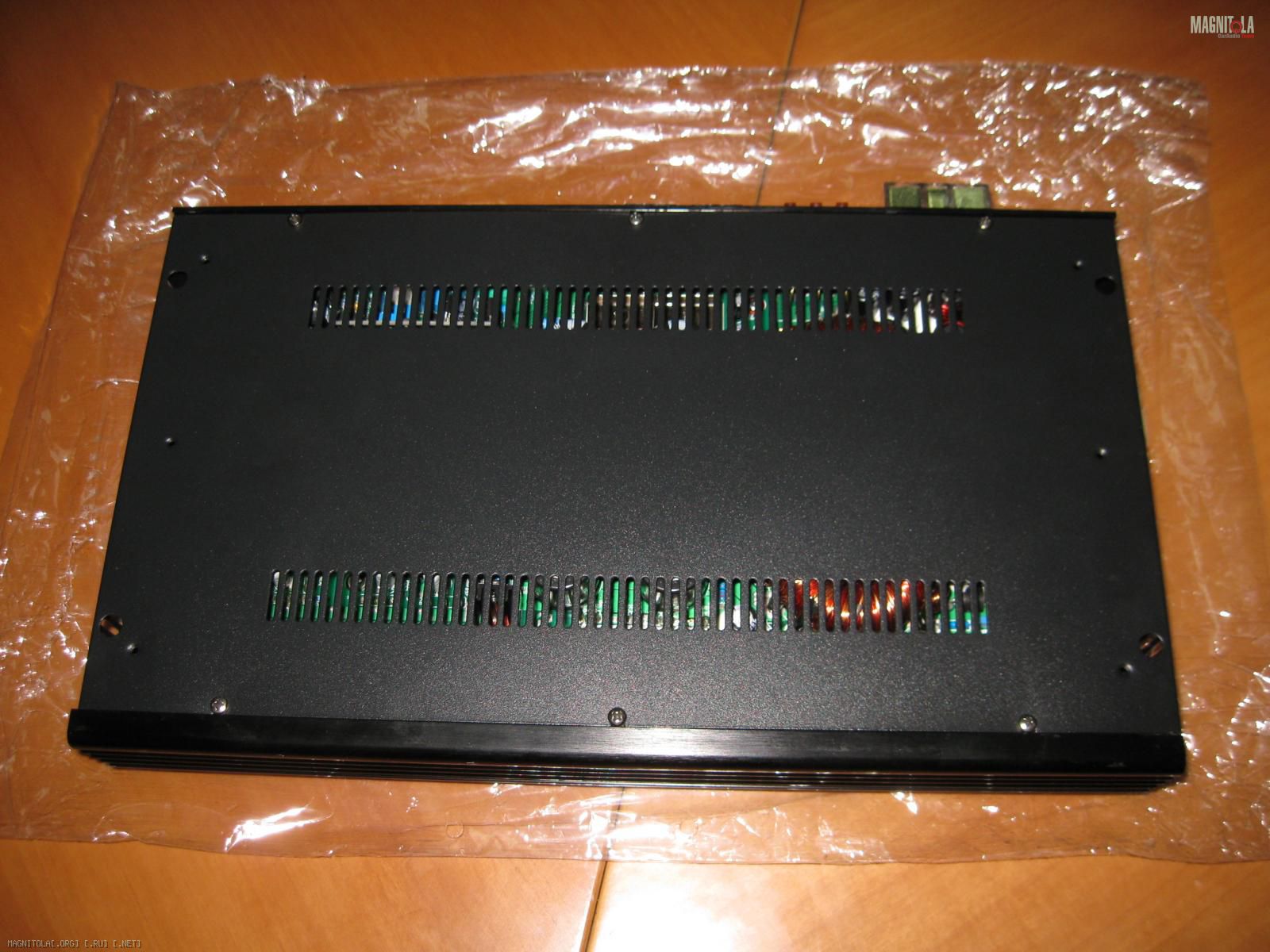

А теперь, снимем заднюю крышку и попробуем понять на сколько сильны родственные связи по внутреннему содержанию, хотя бы с дальней точки обозрения.

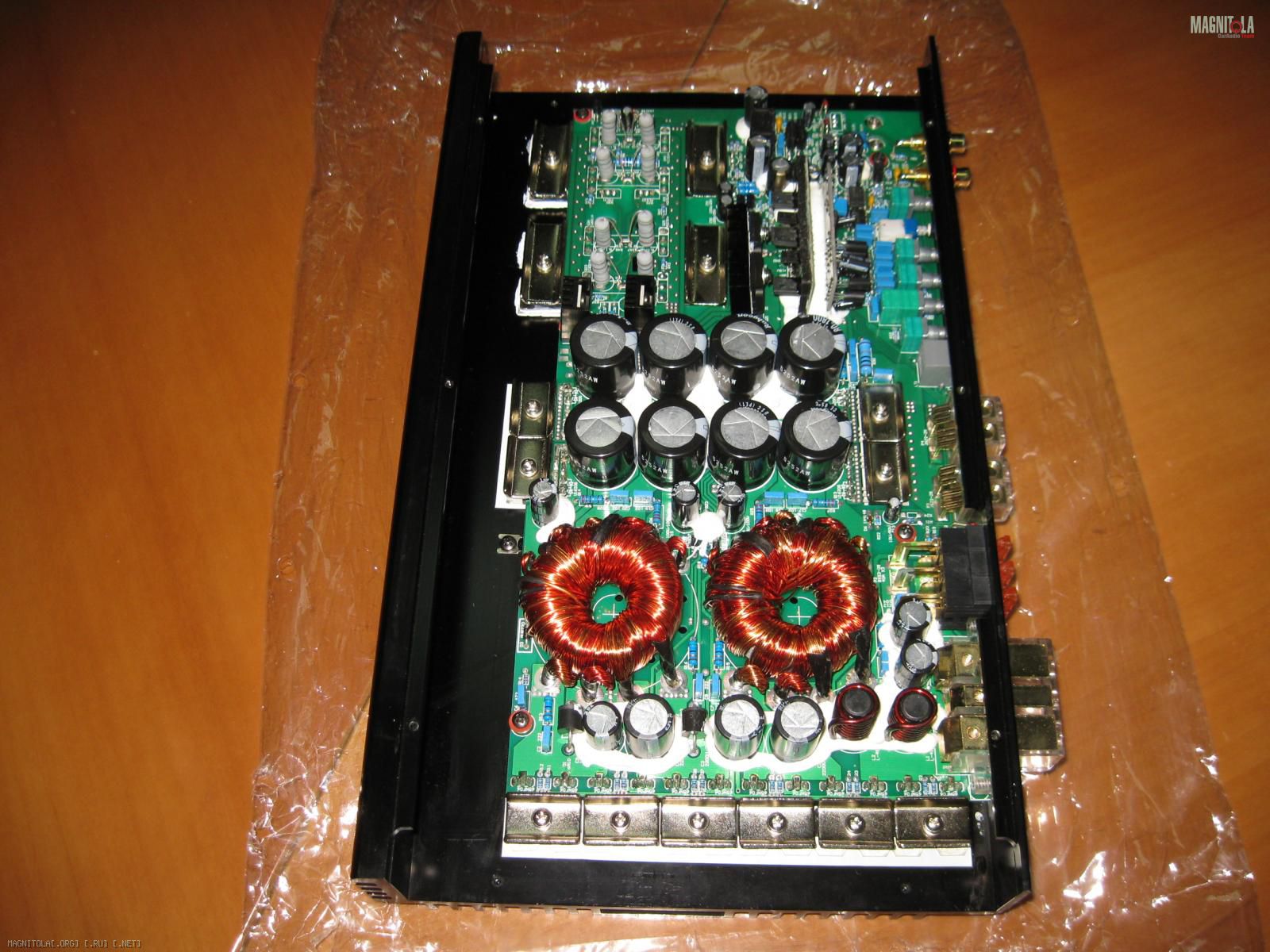

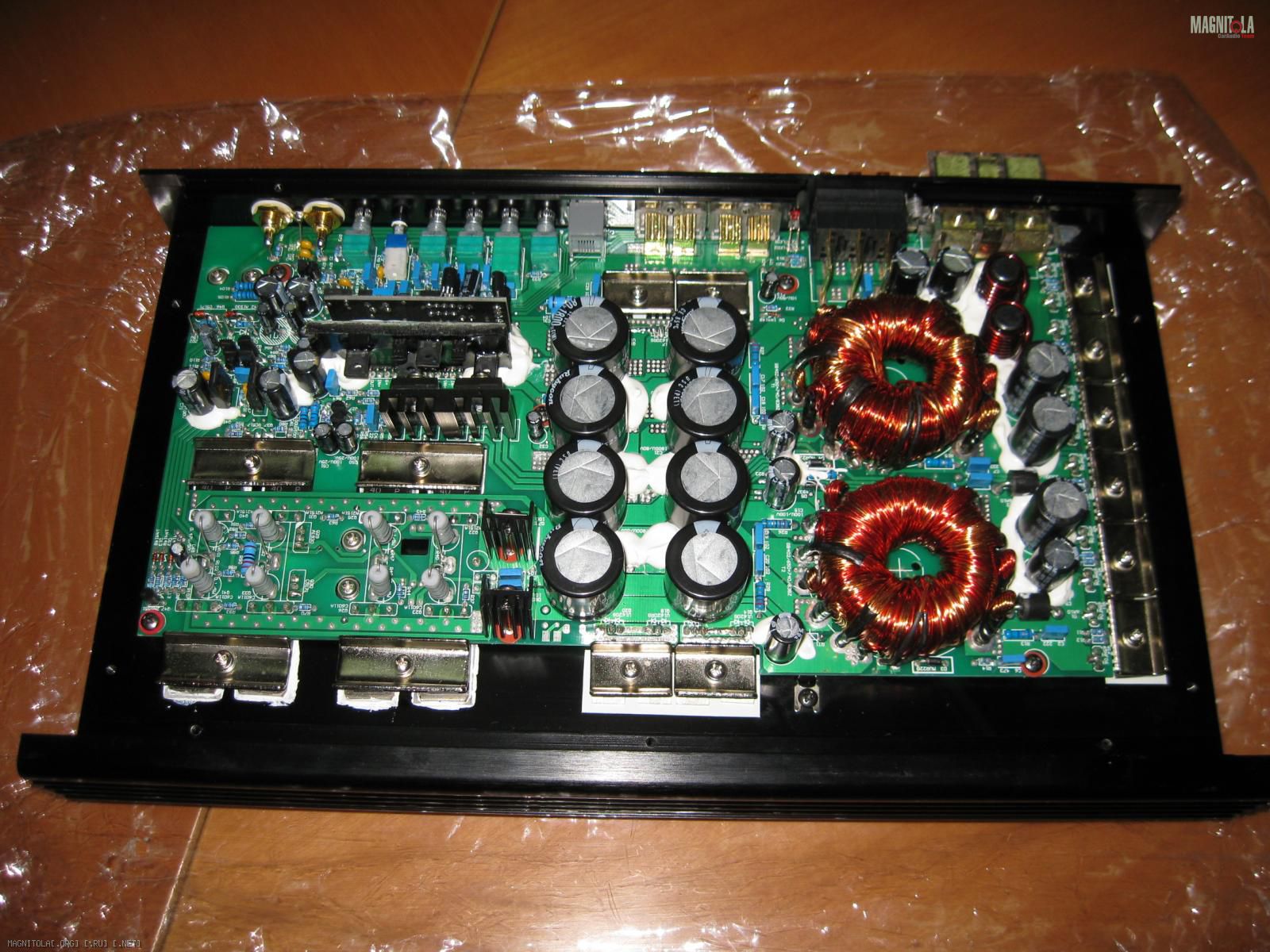

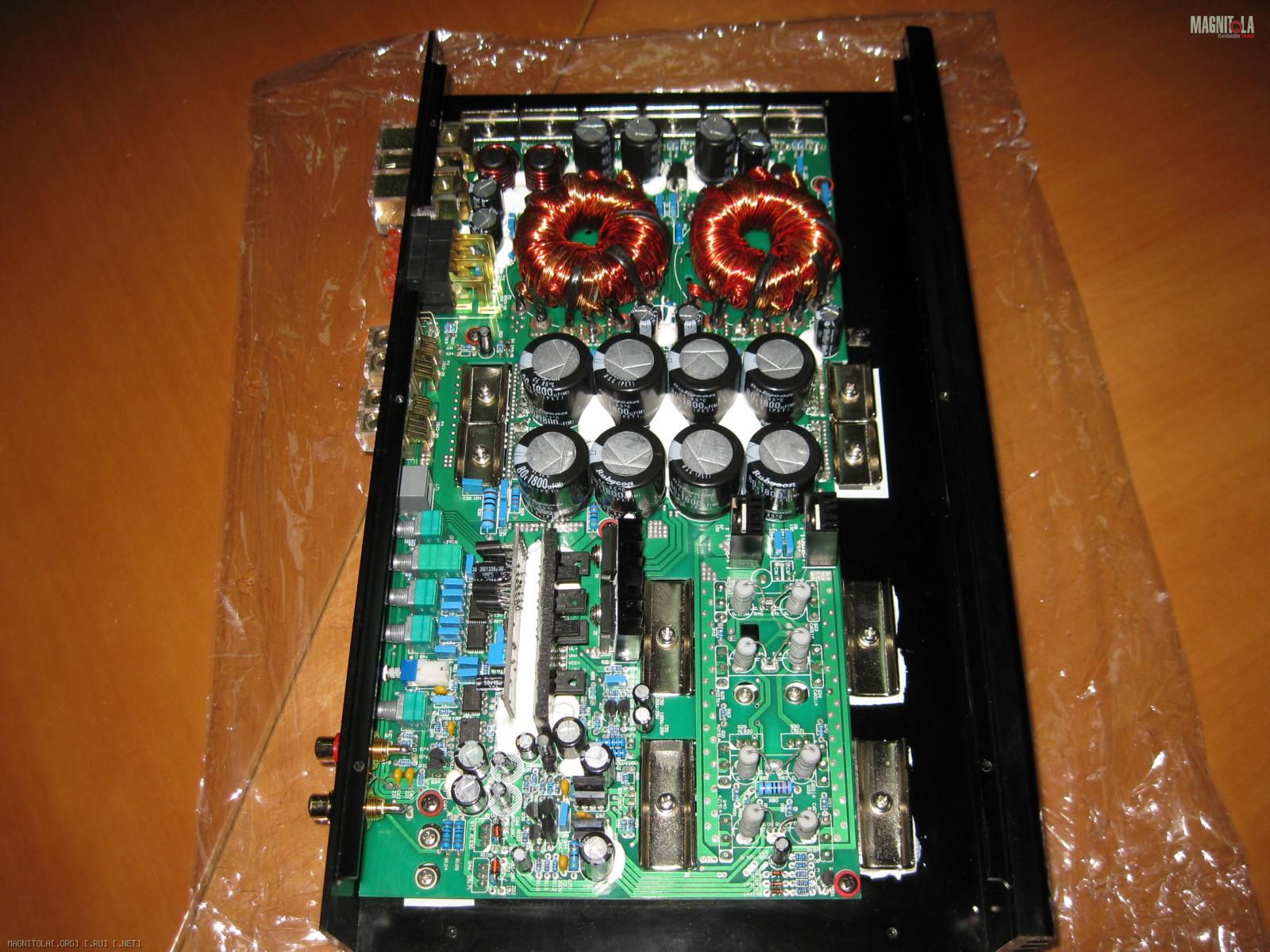

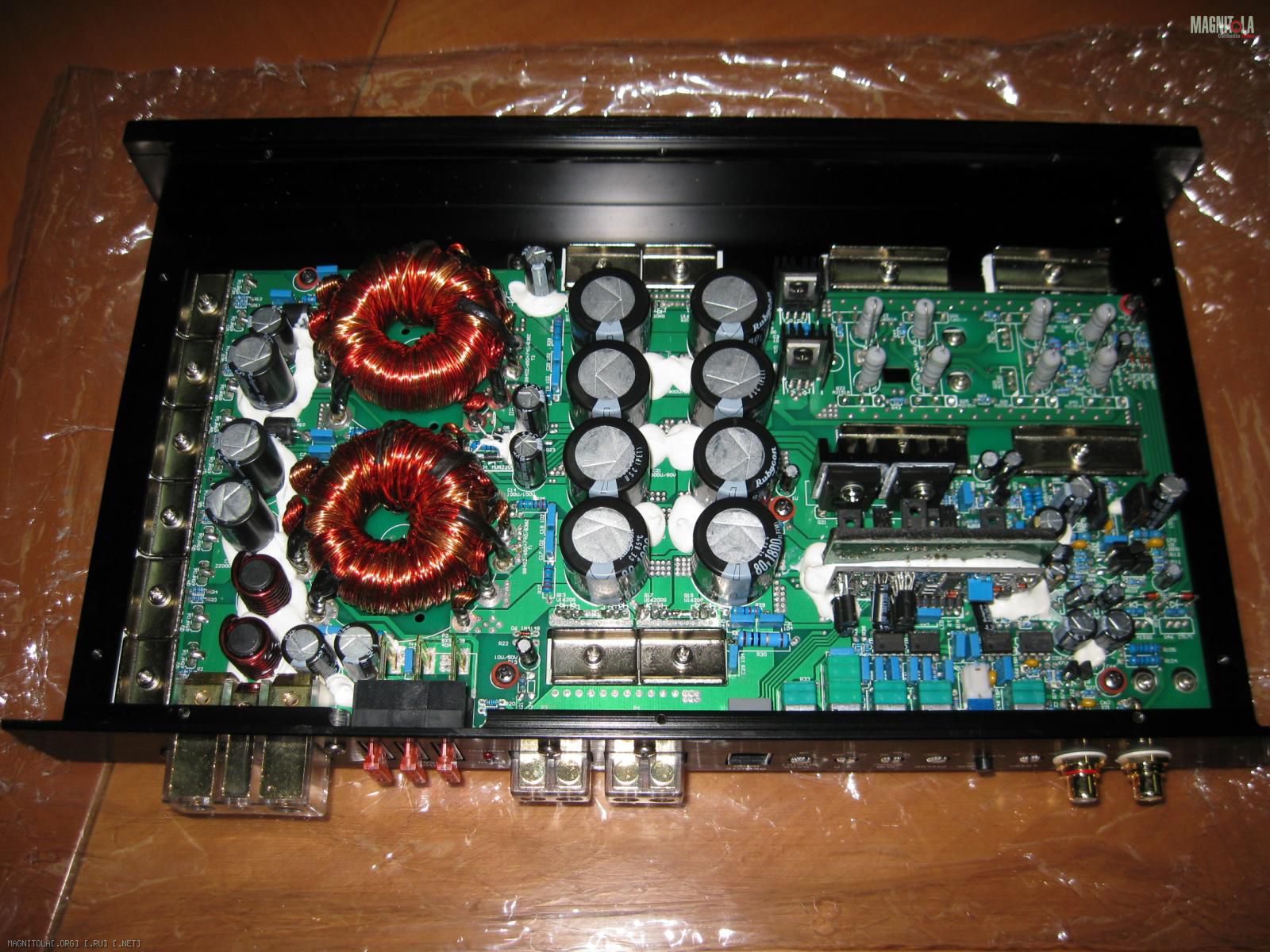

Вот он Challenger ERGO II ER-525.1 изнутри в общих обзорных видах: Вложение 947612Вложение 947614Вложение 947616Вложение 947618
Как?
У меня лично УЖЕ нет на каких сомнений в том, что "папа" и "мама" :) у Challenger ERGO II ER-90.4, Challenger ERGO II ER-370.1 и Challenger ERGO II ER-525.1 одни. И что Challenger ERGO II ER-525.1 именно старший брат. Что это оОчень серьёзный, взрослый парень по своему содержанию!!!
to be continued......
16.02.2016, 13:55
Лехан
Re: Challenger ERGO II ER-525.1 , кто он и что он......
Дядя Федор, добрый день!
Я только дочитал тему про 370-й, а на очереди уже 525-й.
Послежу!!!
16.02.2016, 13:58
VoRoN_revda
Re: Challenger ERGO II ER-525.1 , кто он и что он......
Очень интересно) Вот щас выбор стоит-либо EOS дождаться этот, либо Урал W1.1800 приобретать. Жду с нетерпением продолжения!!
16.02.2016, 13:59
FFZ
Re: Challenger ERGO II ER-525.1 , кто он и что он......
Цитата:
Сообщение от Лехан
Дядя Федор, добрый день!
Я только дочитал тему про 370-й, а на очереди уже 525-й.
Послежу!!!
просто удалось договориться и взять его на несколько дней, чтоб посмотреть что и как в нём устроено.
посему всё так быстро и закрутилось :)
16.02.2016, 18:04
Lexx69
Re: Challenger ERGO II ER-525.1 , кто он и что он......
В мощности на 1 Ом один нолик пожалуй лишний;)
16.02.2016, 19:05
FFZ
Re: Challenger ERGO II ER-525.1 , кто он и что он......
Цитата:
Сообщение от Lexx69
В мощности на 1 Ом один нолик пожалуй лишний;)
:(, печально......
этот пост только очевидное подтверждение того, что я хернатенью занимаюсь :(, пишу, стараюсь писать чтоб популярно было и доходчиво, а это просто не читают, смотрят только картинки :(........
16.02.2016, 19:26
Lexx69
Re: Challenger ERGO II ER-525.1 , кто он и что он......
Цитата:
Сообщение от FFZ
:(, печально......
этот пост только очевидное подтверждение того, что я хернатенью занимаюсь :(, пишу, стараюсь писать чтоб популярно было и доходчиво, а это просто не читают, смотрят только картинки :(........
Ну если кто понимает, то картинки очень о многом что говорят...
16.02.2016, 19:56
VoRoN_revda
Re: Challenger ERGO II ER-525.1 , кто он и что он......
Цитата:
Сообщение от Lexx69
Ну если кто понимает, то картинки очень о многом что говорят...
Я конечно не МЕГА-элетронщик, но вижу 2 дросселя на входе, 2 больших трансформатора, много емкостей во вторичке ПНа (14400мкф, если правильно посчитал), все силовые и не очень силовые транзисторы на радиаторах, и достаточно плотный аккуратный монтаж. Так же вижу, что терминал питания максимально близко ко входу преобразователя напряжения, а каскады фильтров и предварительного усиления находятся в паре сантиметров от "тюльпанов" межблоков. Мог в чем то ошибиться, не судите строго)
16.02.2016, 21:37
FFZ
Re: Challenger ERGO II ER-525.1 , кто он и что он......
Цитата:
Сообщение от Lexx69
Ну если кто понимает, то картинки очень о многом что говорят...
и что это меняет?
что это меняет по отношению к тому что и как я делаю для всех без исключения и разделения на понимающих и не понимающих?
17.02.2016, 05:59
WENQ
Re: Challenger ERGO II ER-525.1 , кто он и что он......
Очень интересно, прибыло 150вт в 4ом, что там под прижимами , количеством тем же , БП понятно.:popcorm2:
