Не соглашусь.

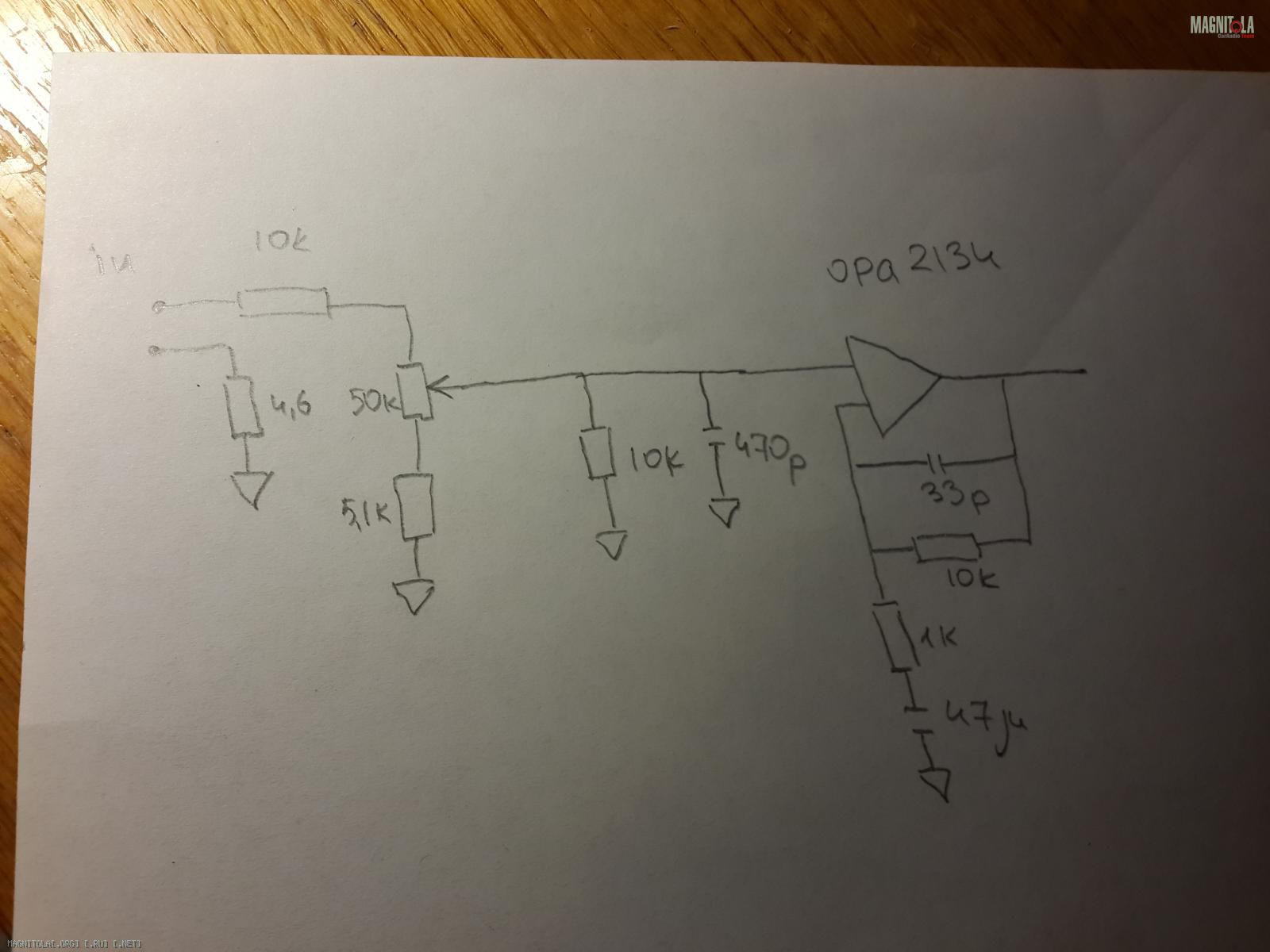

ОУ видет именно сигнал ошибки, усиливает его и подаёт в неинвертирующий вход УМ. Тем самым и глубина ОООС увеличивается.
---------- Сообщение добавлено 19.05.2016 в 04:16 ----------

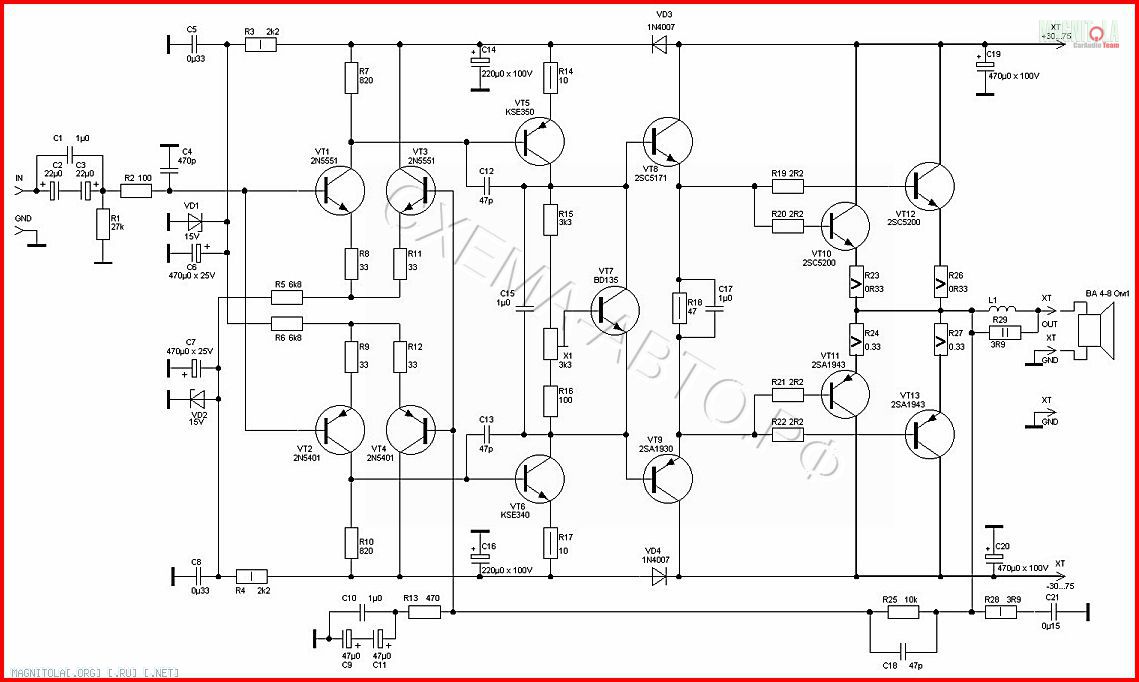

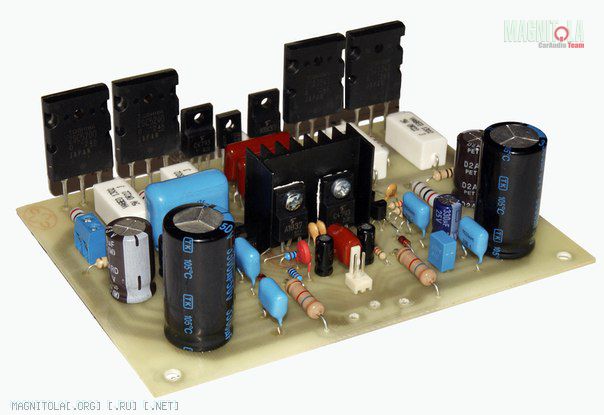

На эту схему меня вдохновил ZD50 http://www.vegalab.ru/index.php?opti...sk=view&id=225
Только коррекция у меня не "хитрая", как zd50.
Про расчёт, там все очен просто. Я обязательно отпишусь, но не сейчас, а днём, надо проспаться
---------- Сообщение добавлено 20.05.2016 в 03:13 ----------

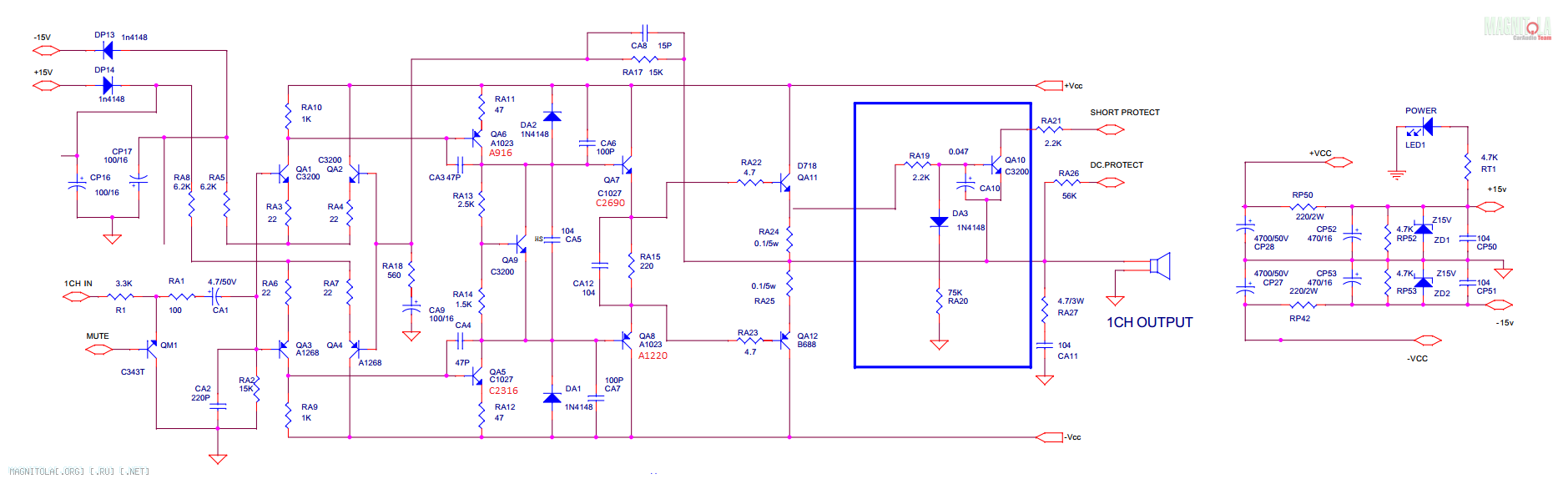

Расчет- на калькуляторе
R62=R16
R63=R20
Входное сопротивление=R62/2
Коэффициент усиления=R20/R62
В симуляторе можно поиграть с коррекцией C26, C25, C7, C8.
---------- Сообщение добавлено 20.05.2016 в 03:19 ----------

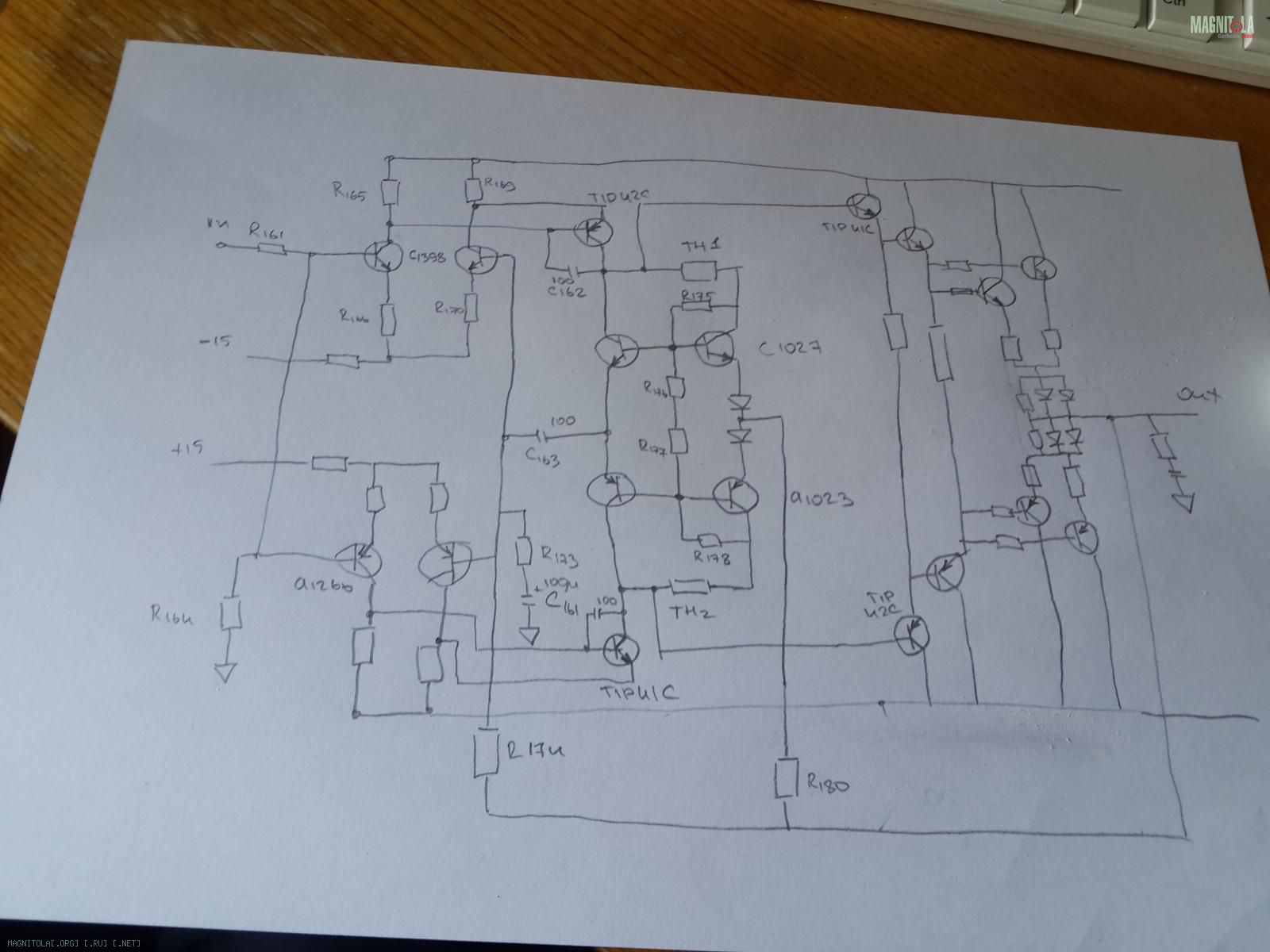

Да, достаточно. Токи там на H21 выходных транзисторов меньше, чем в ВК. Ну например при мощности 100 ватт на 4 ом, пиковый ток около 8 А. H21 транзисторов ВК допустим 30. 8/30=0.27. Соответственно. чем лучще транзюки ВК, тем меньше ток берет драйверный каскад.

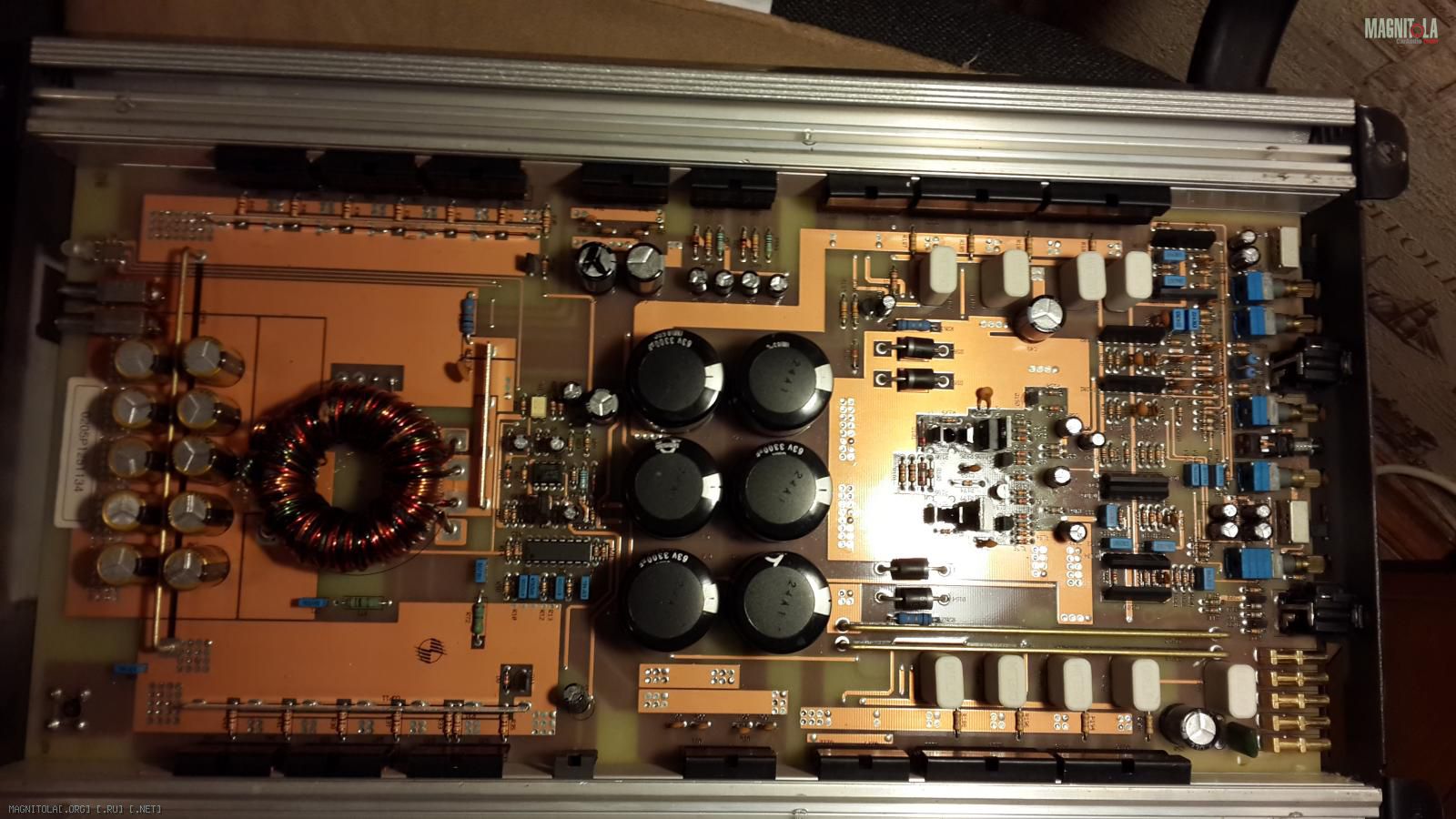

В идеале, отдельные проводники, и на УН, и на предвыход (драйвер).
