Фёдорович, с твого разрешения :blush2: и дабы не "плодить" темки:

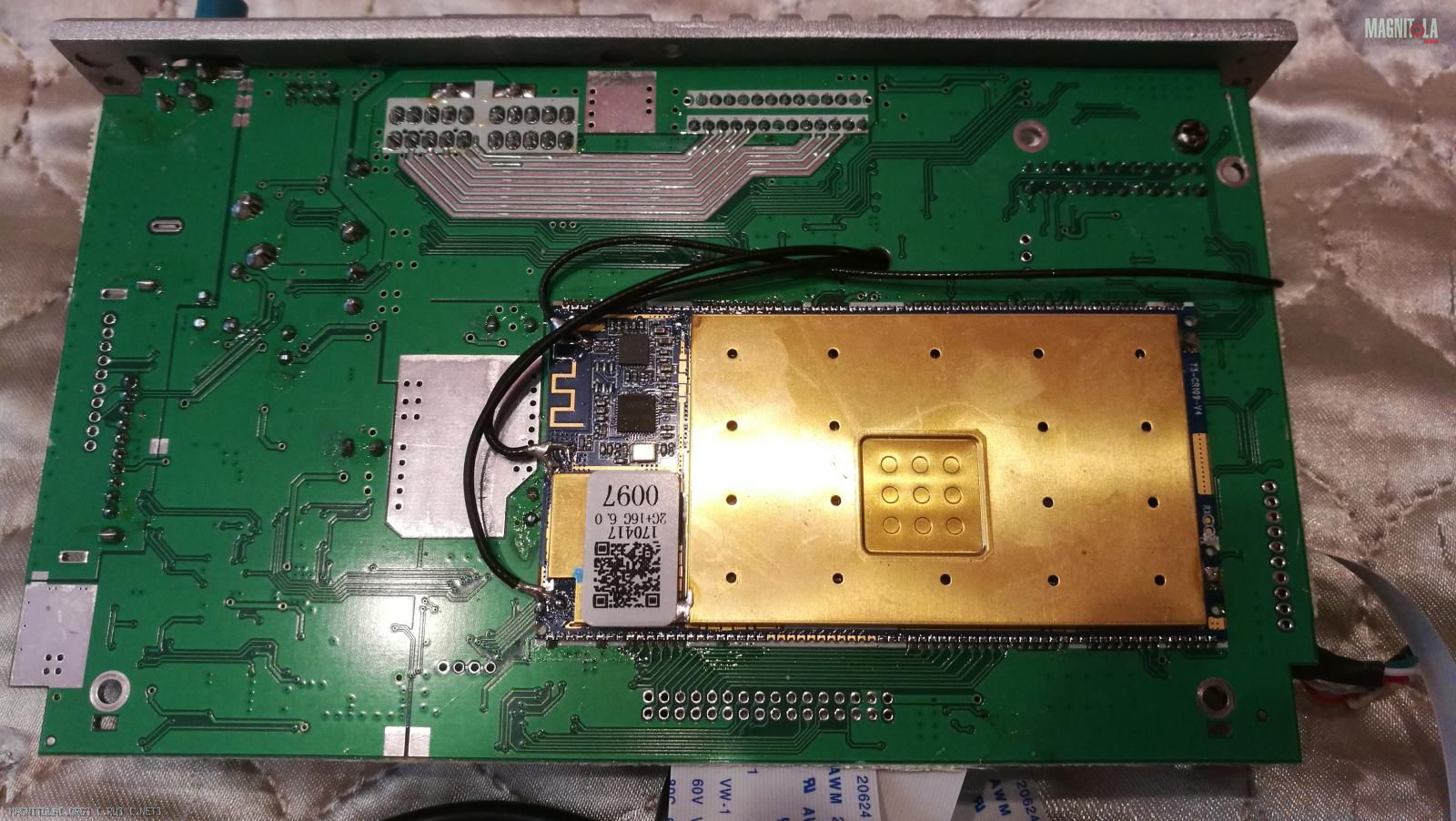

Андро-модуль ГУ 310-й серии Вложение 1203778

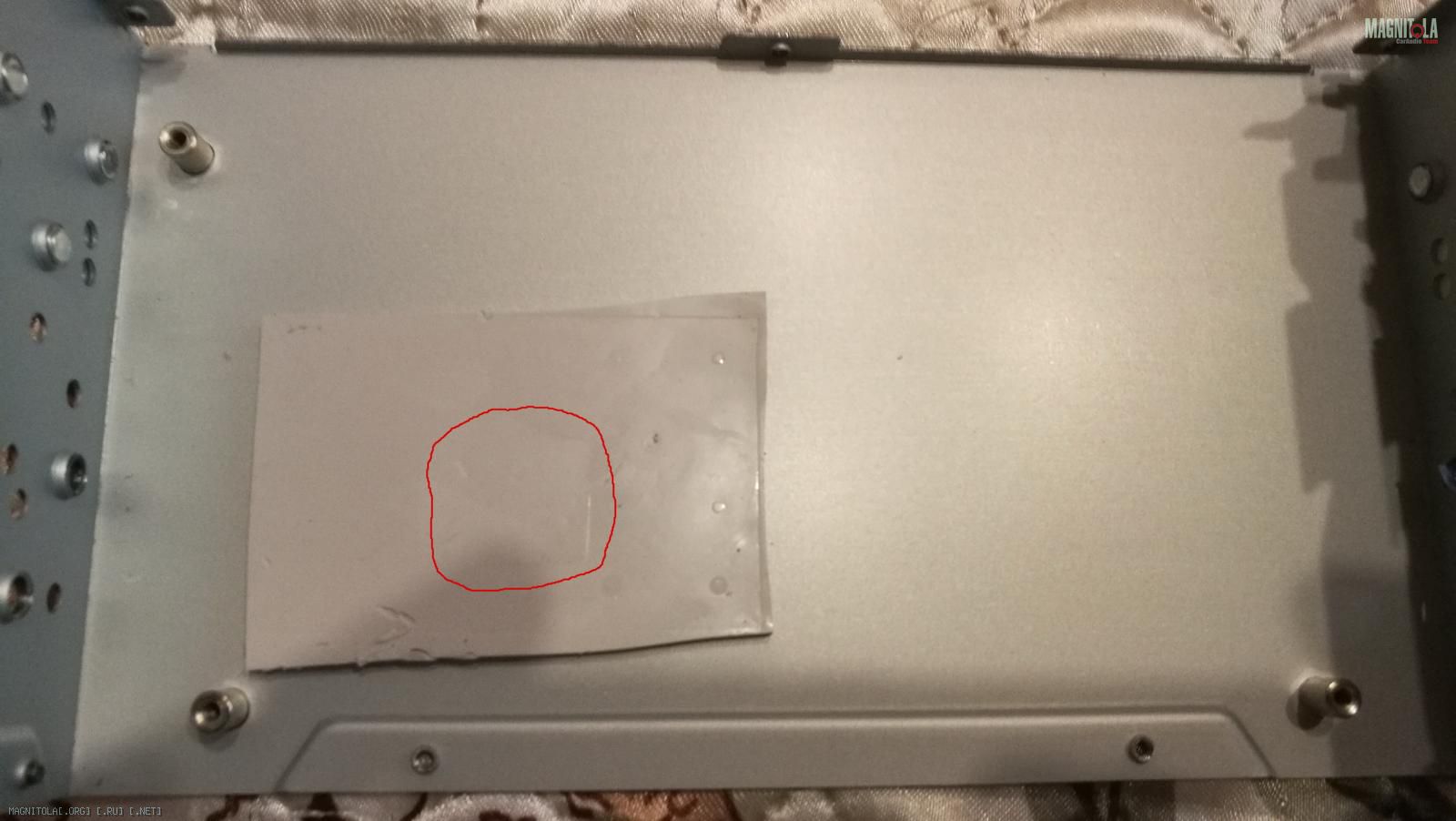

Теплоотводящая "пластина" Вложение 1203780
Видно, что в самом "горячем" месте, она "пытается" но не прилегает (воздушный пузырь) к выштамповке в экране модуля (он, хоть и сделан из латуни, но ооочень тоненькой), вот такая штука:
толщиной 0,6 или 0,8 мм (точно не помню, какая подошла лучше), уложенная в эту саму выштамповку (идеально подходит размерами) через термопасту (можно припаять, со снятием экрана) снижает температуру процессора минимум на 10 - 15 градусов...
06.02.2018, 14:07
FFZ
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от IlSan
Фёдорович, с твого разрешения :blush2: и дабы не "плодить" темки:
Андро-модуль ГУ 310-й серии Вложение 1203778
Теплоотводящая "пластина" Вложение 1203780
Видно, что в самом "горячем" месте, она "пытается" но не прилегает (воздушный пузырь) к выштамповке в экране модуля (он, хоть и сделан из латуни, но ооочень тоненькой), вот такая штука:
толщиной 0,6 или 0,8 мм (точно не помню, какая подошла лучше), уложенная в эту саму выштамповку (идеально подходит размерами) через термопасту (можно припаять, со снятием экрана) снижает температуру процессора минимум на 10 - 15 градусов...
Александр, рад что ты добил этот вопрос с повышенной температурой проца!
Проблема, та о которой говорили и обсуждали по телефону, купировалась после этой доработки?
06.02.2018, 14:59
IlSan
Re: Redpower 21157B и это всё о Нём.
Было лето, жара... :), сейчас +8 +10 :), потеплеет, будем смотреть, для контроля, установил "CPU Temp", очень удобная штуковина, температура отображается при работе любых программ, будь то Навител, UAPP и т.д. Но, на всякий случай :), ещё заказал алюминиевую, 3 мм. пластину...:laugh3:
06.02.2018, 15:05
FFZ
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от IlSan
Было лето, жара... :), сейчас +8 +10 :), потеплеет, будем смотреть, для контроля, установил "CPU Temp", очень удобная штуковина, температура отображается при работе любых программ, будь то Навител, UAPP и т.д. Но, на всякий случай :), ещё заказал алюминиевую, 3 мм. пластину...:laugh3:
Сегодня себе эту утилиту поставлю, посмотрю чё там в 210-ой платформе твориться.
06.02.2018, 15:13
IlSan
Re: Redpower 21157B и это всё о Нём.
Смотрю, что на "кытай-тырнет-магазин" есть, как минимум две, разновидности этих прокладок, с теплопроводностью 3,2 и 6,0 Вт/мК, вторые подороже..., тоже как вариант, заменить штатную, можно рассмотреть.
06.02.2018, 18:05
FFZ
Вложений: 2
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от IlSan
Смотрю, что на "кытай-тырнет-магазин" есть, как минимум две, разновидности этих прокладок, с теплопроводностью 3,2 и 6,0 Вт/мК, вторые подороже..., тоже как вариант, заменить штатную, можно рассмотреть.

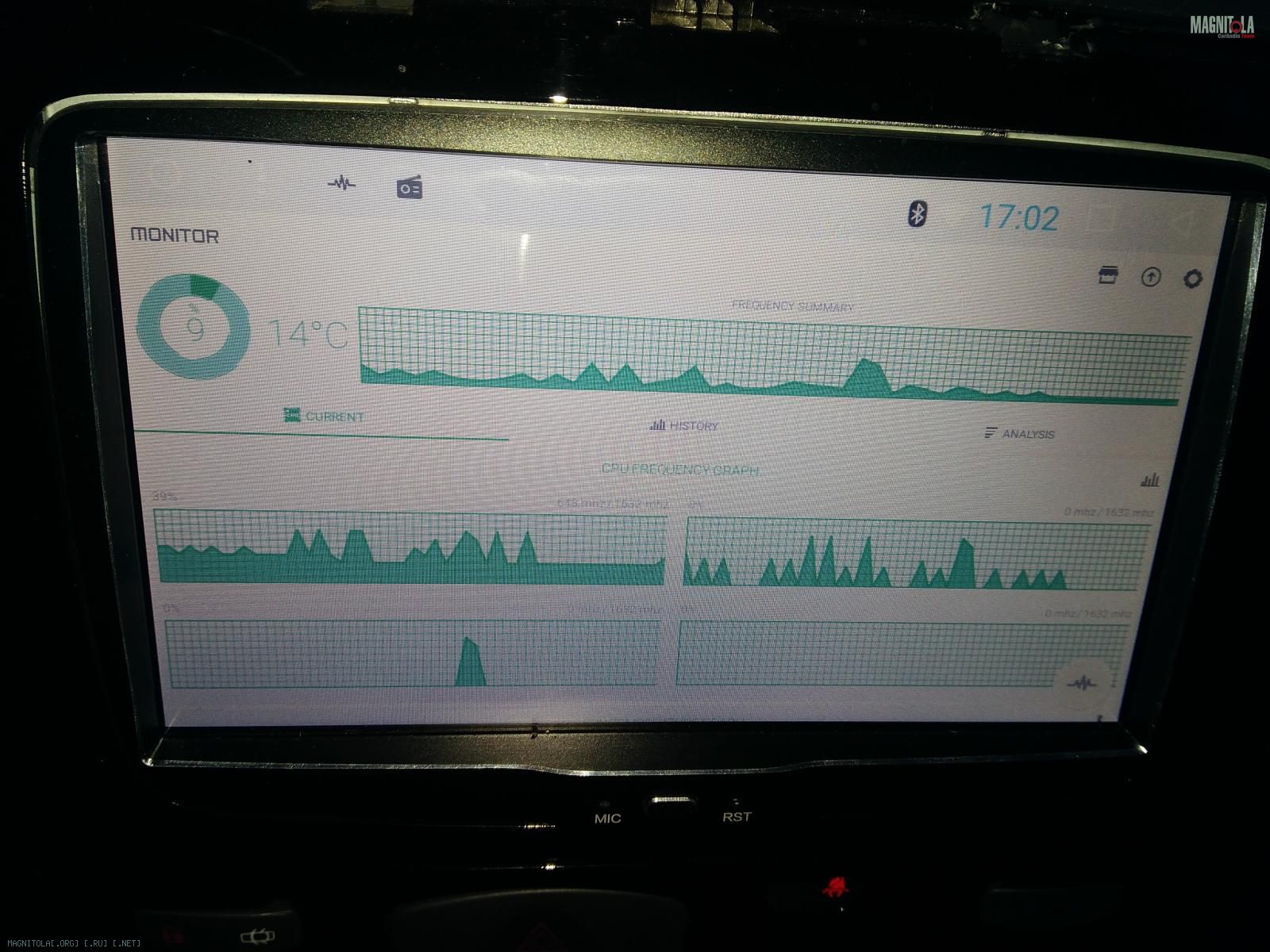

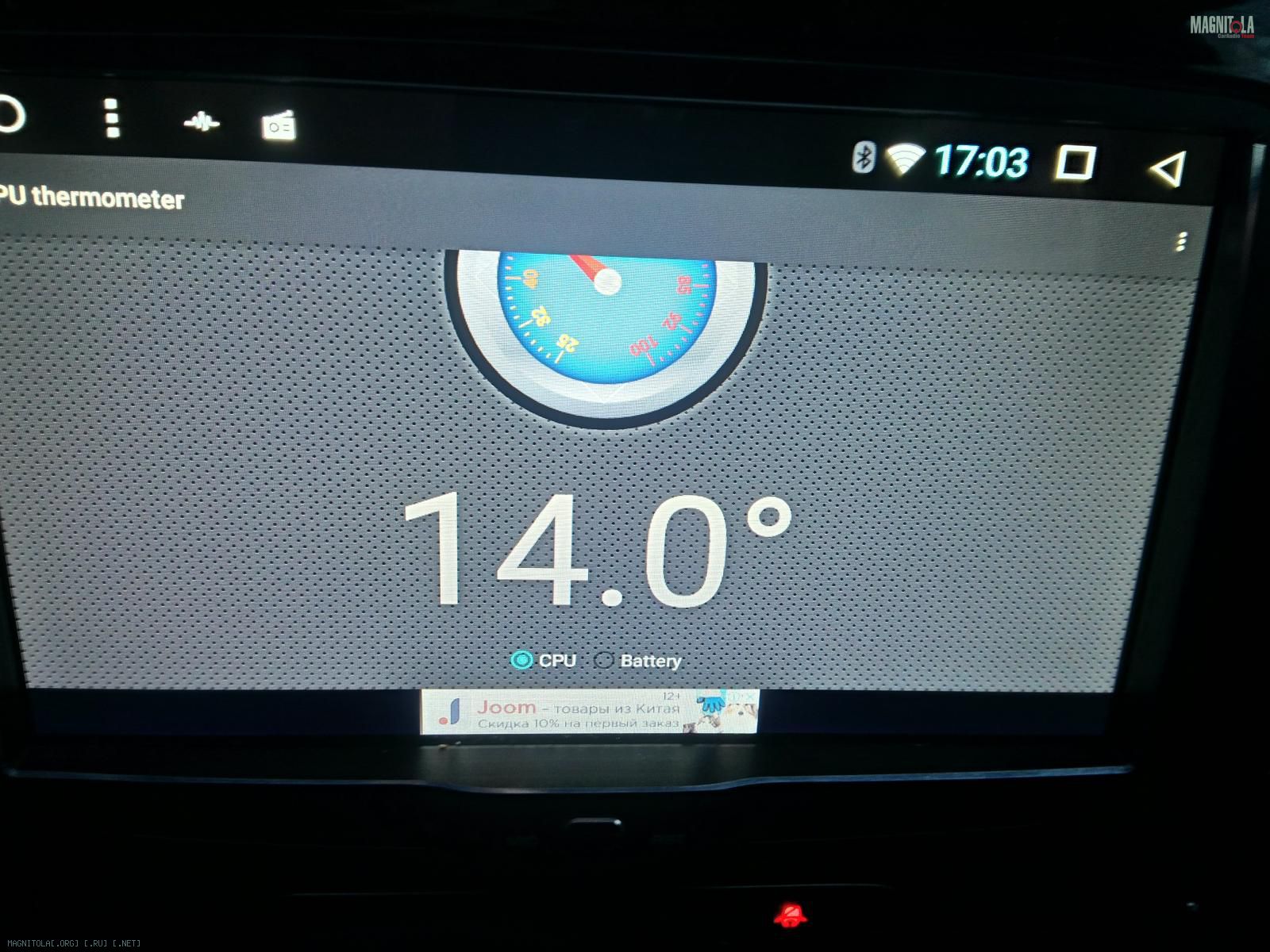

Поставил утилиту, даже две :).
За час работы в режиме радио температура от минус семь дошла до +14.
У меня ( на улице 8-10 тепла) с Навителом, 55-58 (до этого было 68-72)...
22.10.2018, 10:02
Zexa
Re: Redpower 21157B и это всё о Нём.
Добрый день. Подскажите, какой разъем для GPS антенны? Купила магнитолу с рук на авито, ее не было в комплекте. Хочу докупить, но как понимаю, разъемы есть разные.
22.10.2018, 11:12
FFZ
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от Zexa
Добрый день. Подскажите, какой разъем для GPS антенны? Купила магнитолу с рук на авито, ее не было в комплекте. Хочу докупить, но как понимаю, разъемы есть разные.
ответ прямо на первой странице темы на фото...
22.10.2018, 11:18
Zexa
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от FFZ
ответ прямо на первой странице темы на фото...
А на фото нет название разъема )))) Вижу что синий, Факра? Но их вроде тоже 2 вида бывает
