Приветствую Всех кто зайдёт почитать тему.
Тему естественно планирую сделать не просто обзор, а как уж у меня водится :) и к чему уже много кто из наших форумчан, да и не только наших :), привыкли :), т.е. обзор с потрошением ))) виновника темы.
Посему подумал, что тема в этом разделе будет к месту.
Предысторию того как, почему, по каким причинам у меня оказался именно Redpower 21157B, я подробно написал в своей теме ,про свой автосик.
Ну и чтоб если кому то это будет интересно прочесть, и чтоб не искать в теме, тема то уже не маленькая :), вот тут это : http://magnitola.org/nashi-installya...ml#post3619750
28.04.2017, 14:05
FFZ
Вложений: 22
Re: Redpower 21157B и это всё о Нём.
На всякий случай ещё раз приведу ссылку на сайт бренда, где можно почитать то, как бренд представляет и описывает данный девайс
Сходивший туда сможет там найти всю техническую информацию о основных параметрах девайса, ну и подспудно, надеюсь, что заметит то, данный девайс применим не только в Duster, но ещё и в Kptur (2016+), Logon II(2014+), Sandero(2014+) и даже :) в Xray(2016+).
Начнём как и полагается с упаковки : Вложение 1131446Вложение 1131448Вложение 1131450 Вложение 1131452Вложение 1131454Вложение 1131456
Что мы тут можем увидеть и какие выводы можем сделать?
Как видим, непосредственно в коробке, само ГУ занимает совсем не много объёма.
Основной объём коробки занимает демпферная защитная укладка из вспененного полиэтилена.
На основании этого очевидным образом, по крайней мере для меня, вытекает вывод - бренд больше заботится о надёжности упаковки своиз продуктов нежели о расходах на транспортных перевозок/транспортировок. Было бы иначе, то объём коробки реально ужать раза в два, т.е. поместить в один скажем контейнер перевозчика в два раза большее количество девайсов, сэкономив тем самым накладные расходы.
В общем к упаковке претензий нет - лёгкая, простая но надёжная.
На сайте бренда указано что при покупке через их интернет ресурс, отправка по стране поддерживается.
Я это к тому, что не стоит опасаться этого варианта приобретения по причине возможной поломки девайса при пересылке.
Да, согласен, всё не предусмотришь, как например то, что именно вашей посылкой футбольная команда будет играть в футбол :(, но со своей стороны, я считаю, что бренд сделал всё необходимое, чтоб при более-менее, но ответственной и нормальной работе перевозчика с девайсом ни чего страшного не случилось.
Достаём содержимое : Вложение 1131474Вложение 1131476
В коробке как видим сам девайс, необходимый комплект проводов для подключения девайса, не большая брошюра, т.е. краткое описание, причём универсальное на все продукты этого сегмента, а не индивидуальное для каждой модели и последняя страница которой он же гарантийный талон, который заполняется при покупке девайса.
На верхней части девайса наклеен стиккер с обозначением всех имеющихся на девайсе разъёмов и так же расписаны назначения контактов в разъёмах.
Фото девайса с лица :) сделал пару, чтоб показать, что передняя лицевая рамка девайса не пластиковая, как кстати у многих похожих с сайта АлиЭкспресс :), о чём я ранее писал в теме про свой автосик.
Рамка из алюминиевого сплава и алмазной обработкой/торцовкой внутреннего контура, как и единственная кнопка, которая так же иеет такую же обработку своего края. Выглядит это всё однозначно зачётно!!!
И если в Вашем авто на торпедо штатно, ну или в результате тюнинга интерьера применён в деталях никель, то девайс очень будет гармонировать со всем этим.
Так же на этой группе фото я специально постарался сделать фото с таким ракурсом, чтоб было видно то, что два порта USB, коими обладает девайс, выведены прямо из девайса.
Это, т.е. момент того, что "хвосты" не отделяются от девайса, это плохо или это хорошо?
В принципе для меня лично это простой вопрос и мой ответ - ХОРОШО.
А для кого этот ответ не подходит :), кто не согласен :), то предложу вот такой вариант выбора на весах :).
- на одной чаше имеем достаточно спорное по вопросу неудобства выполнения операций монтаж/демонтаж девайса;
- на другой чаше имеем очевидный плюс по вопросу надёжности работы интерфейсов USB по причине того, что исключён из линии связи интерфейса лишний контактный переход, т.е контакты разъёма папа/мама.
Кто был не согласен, естественно может, у нас же бляцка муха демократия ))), сделать свой вывод и ответить на вопрос, который я сформулировал ранее.
Далее давайте поближе посмотрим на то, что лежало, т.е. входило в комплект поставки, в общем пакете по вопросу комплекта проводов.
Кабель/шлейф/жгут основного подключения к штаному жгуту с блоком сопряжения по CAN шине, штатного подрулевого пульта управления: Вложение 1131494
как видим производитель заботливо даже разъёмы в поролончик одел, чтоб не гремело это место внутри торпедо.
Кабель/шлейф/жгут для подключения дополнительного аудио видео компонентов системы и дополнительные для них входа/выходы управления: Вложение 1131492
Ну и подключаемые к девайсу внешние GPS и Wi-Fi антенны и внешний микрофон для организации девайсом функции свободные руки: Вложение 1131496
И нескольких разворотов с брошюры описания : Вложение 1131504Вложение 1131506Вложение 1131508
Да, сделано с применением качественной и цветной полиграфии, но по мне так это лишнее...
Лишнее потому как всё по работе системы на ОС Android не описать, это очень много :), да и к примеру, ни кто из производителей тех же моб. телефонов это не делает, а с работой/функциями подпрограмм бредовой оболочки конечный пользователь и так разберётся по ходу знакомства с девайсом, как это обычно и происходит у нас всех при покупке нового смартфона ))).
Ну и в конце концов, бренд ведёт свой канал на Ютубе https://www.youtube.com/user/negoday20091, где уже выложил не мало роликов про свои девайсы, и там может конечный пользователь по обучаться в привычной нынче форме :).
По мне так .... вместо этой брошюры, лучше бы бренд клал листок/портянку, как это делают все высокородные бренды :) к своим продуктам по части ГУ, с демонстрацией и описанием подключения девайса.
На этом пока и всё.
28.04.2017, 15:55
FOXTREE
Re: Redpower 21157B и это всё о Нём.
Интересно . Нет правда интересно , когда дело коснется практики . Звук работа и тд. Потому как по 4PDA эта игрушка ни звука толкового не дает даже с переделкой ни работать нормально 24/7 нормально не может и требует постоянного приложения рук головы и остальных частей тела :)
28.04.2017, 17:50
slavka1010
Re: Redpower 21157B и это всё о Нём.
В плане звука самое интересное - корректность работы usb audio. Если всехорошо, то вопрос со звуком можно закрывать.
28.04.2017, 19:48
Coma White
Re: Redpower 21157B и это всё о Нём.
Цена зверская. Неужели у китайцев нет аналогов дешевле?
28.04.2017, 20:21
FFZ
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от FOXTREE
Интересно . Нет правда интересно , когда дело коснется практики . Звук работа и тд. Потому как по 4PDA эта игрушка ни звука толкового не дает даже с переделкой ни работать нормально 24/7 нормально не может и требует постоянного приложения рук головы и остальных частей тела :)
а ссылку можно, чтоб почитать, посмотреть на то что там есть по этому девайсу?
---------- Сообщение добавлено 28.04.2017 в 20:23 ----------
Цитата:
Сообщение от Coma White
Цена зверская. Неужели у китайцев нет аналогов дешевле?
почему нет, есть, но я про это уже писал и ссылка на место где с этим можно ознакомиться в первом посту.
29.04.2017, 00:37
FFZ
Вложений: 1
Re: Redpower 21157B и это всё о Нём.
Забыл прокомментировать это фото по части того, что для кого-то это может оказаться достаточно актуальным вопросом. Вложение 1131668
И чтоб совсем не забыть пишу.
Длина кабеля :
- внешний микрофон ~296см;
- GPS антенна ~296см;
- Wi-Fi антенна ~200см.
Ну и длина кабелей "хвостов" USB - 80см.
04.05.2017, 21:05
Виталий Ск.
Re: Redpower 21157B и это всё о Нём.
Дядь Федор ждём аж с нетерпением расчлененкииии !!!
Всегда вас приятно читать!
Спасибо большое что нас прасвешаете.
06.05.2017, 21:40
vshurupov
Re: Redpower 21157B и это всё о Нём.
Подпишусь! Для Опеля моего там интересная бошка есть с использованием места от штатного экрана. Остается решить вопрос как это дело подключать к внешнему DSP процу, можно ли как со смартфона USB выход сделать?
07.05.2017, 01:56
FFZ
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от vshurupov
... Остается решить вопрос как это дело подключать к внешнему DSP процу, можно ли как со смартфона USB выход сделать?
пока этот вопрос для меня не актуален, пока в своём проекте к DSP я буду коннектить его по аналогу с линейных выходов.
платформа этого ГУ, т.е. Allwinner R16, это распространённая платформа, обсуждения этого вопроса наверняка есть, кроме того я уже давал ссылку тут в теме на сайт производителя где есть ссылка на форум где ведётся онлайн поддержка и общение с производителем там можно посмотреть...
в пост №3 вот написали, что мол на 4PDA есть обсуждения по безрезультатному лечению этого ГУ, которое он игрушкой назвал :), правда на просьбу положить в тему ссылку до сих пор ни как не отреагировал, хотя на форуме бывает.....
07.05.2017, 09:59
FOXTREE
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от FFZ
пока этот вопрос для меня не актуален, пока в своём проекте к DSP я буду коннектить его по аналогу с линейных выходов.
платформа этого ГУ, т.е. Allwinner R16, это распространённая платформа, обсуждения этого вопроса наверняка есть, кроме того я уже давал ссылку тут в теме на сайт производителя где есть ссылка на форум где ведётся онлайн поддержка и общение с производителем там можно посмотреть...
в пост №3 вот написали, что мол на 4PDA есть обсуждения по безрезультатному лечению этого ГУ, которое он игрушкой назвал :), правда на просьбу положить в тему ссылку до сих пор ни как не отреагировал, хотя на форуме бывает.....
Ну извини. во первых http://4pda.ru/forum/index.php?showtopic=706293
во вторых это китайцы и нового они врядли будут что то выдумывать а значит MCU врядли сильно отличаются друг от друга . http://4pda.ru/forum/index.php?showtopic=707069
А значит можно взять любой девайс на Allwinner R16 и болячки у всех одинаковые . НО буду только рад новому мнению особенно человеку постам к которым я как минимум прислушиваюсь а частенько использую как руководство к действию.
07.05.2017, 10:01
slavka1010
Re: Redpower 21157B и это всё о Нём.
FFZ, дядь Федор, а что с usb-spdif конвертором заморочиться не хотите? Самый простой и дешевый pcm2704 будет лучше аналога играть, имхо!
07.05.2017, 10:29
FFZ
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от slavka1010
FFZ, дядь Федор, а что с usb-spdif конвертором заморочиться не хотите? Самый простой и дешевый pcm2704 будет лучше аналога играть, имхо!
Слав, я же написал - пока этот вопрос для меня не актуален. главное я выделил жЫрным :)
мой DSP ещё у меня в процессе конструктивного создания в конечное изделие и уже понял, что нужно будет плату Алексею отдать, чтоб он добавил в платформу кокса и оптики.
07.05.2017, 10:30
slavka1010
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от FFZ
Слав, я же написал - пока этот вопрос для меня не актуален. главное я выделил жЫрным :)
мой DSP ещё у меня в процессе конструктивного создания в конечное изделие и уже понял, что нужно будет плату Алексею отдать, чтоб он добавил в платформу кокса и оптики.
А, теперь понятно;)
07.05.2017, 10:31
FFZ
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от FOXTREE
Ну извини. во первых http://4pda.ru/forum/index.php?showtopic=706293
во вторых это китайцы и нового они врядли будут что то выдумывать а значит MCU врядли сильно отличаются друг от друга . http://4pda.ru/forum/index.php?showtopic=707069
А значит можно взять любой девайс на Allwinner R16 и болячки у всех одинаковые . НО буду только рад новому мнению особенно человеку постам к которым я как минимум прислушиваюсь а частенько использую как руководство к действию.
Спасибо, в ближайшее свободное время обязательно почитаю.
---------- Сообщение добавлено 07.05.2017 в 10:39 ----------
Цитата:
Сообщение от slavka1010
А, теперь понятно;)
как настанет момент, то буду к тебе ломиться :) для консультаций и рекомендациям по теме USB audio
09.05.2017, 23:09
FFZ
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от FOXTREE
Ну извини. во первых http://4pda.ru/forum/index.php?showtopic=706293
во вторых это китайцы и нового они врядли будут что то выдумывать а значит MCU врядли сильно отличаются друг от друга . http://4pda.ru/forum/index.php?showtopic=707069 А значит можно взять любой девайс на Allwinner R16 и болячки у всех одинаковые . НО буду только рад новому мнению особенно человеку постам к которым я как минимум прислушиваюсь а частенько использую как руководство к действию.
Посмотрел, почитал указанные ссылки.
Печально, к сожалению ты видно по всему читал не с первого поста темы и по ссылке в этом посту не ходил и не читал, где я все предпосылки анализа выбора ГУ описал... иначе бы ни этого твоего поста, не твоего поста №3 не было...
Поэтому и сделал ты в корне не верный вывод...
Они внешне и по основе платформы все похожи, но внутри разные, как и разное отношение бендов к выясняемым в процессе эксплуатации ошибок и поддержки развития ПО в своих продуктах.
Описанный вариант твика в одной из ссылок к подобному ГУ, т.е. ГУ на платформе Allwinner R16 не имеет ни какого отношения, т.к. то, что там описано как рекомендация, в Redpower 21157B это уже в стоке...
17.05.2017, 15:16
FFZ
Вложений: 17
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от Виталий Ск.
Дядь Федор ждём аж с нетерпением расчленёнкиии !!!
Всегда вас приятно читать!
Спасибо большое что нас перевешаете.
Без расчленёнки моих тем про железки не бывает, по крайней мере я не помню :).
Посему тронемся в этом векторе не спеша и потихоньку...

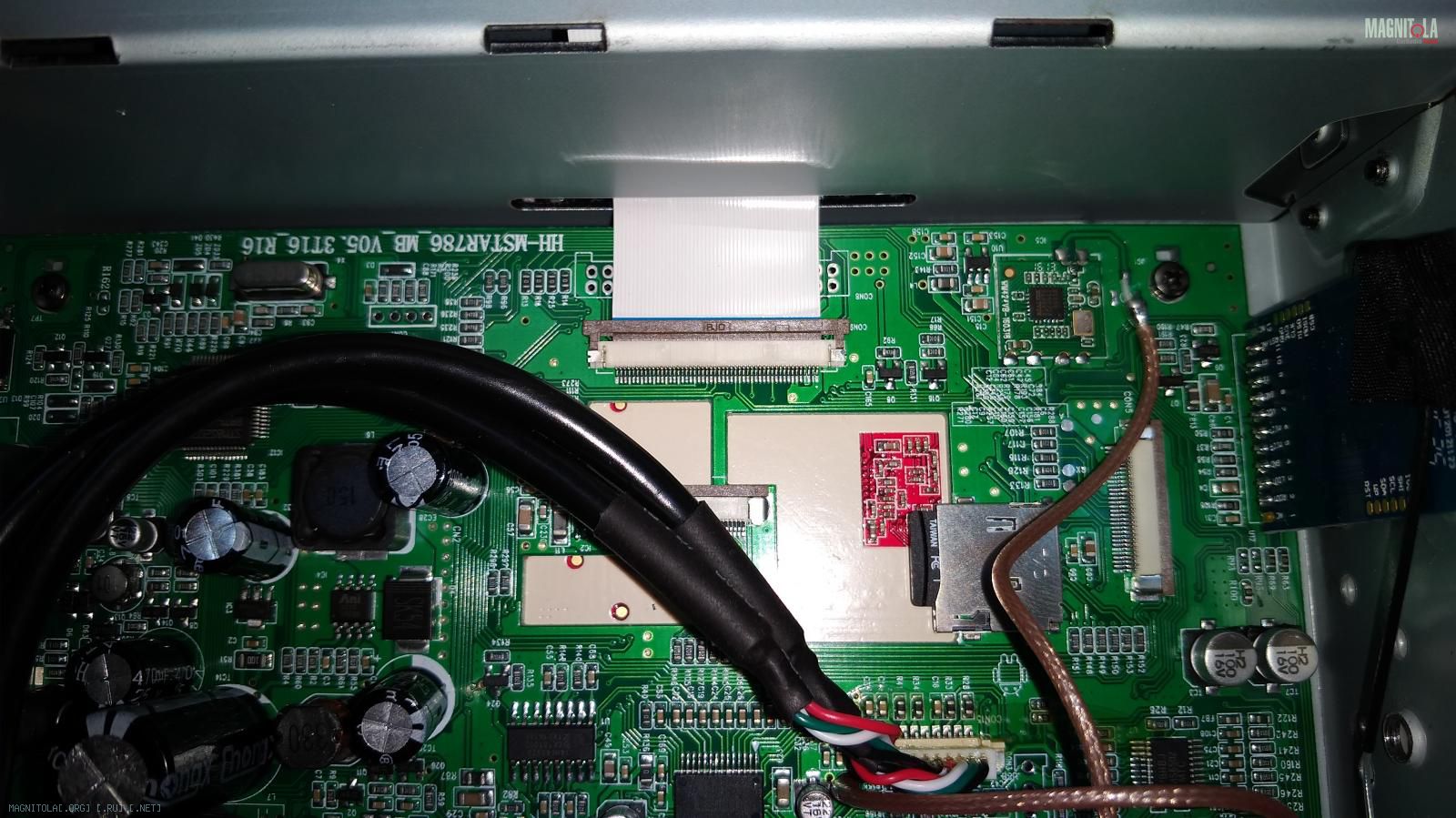

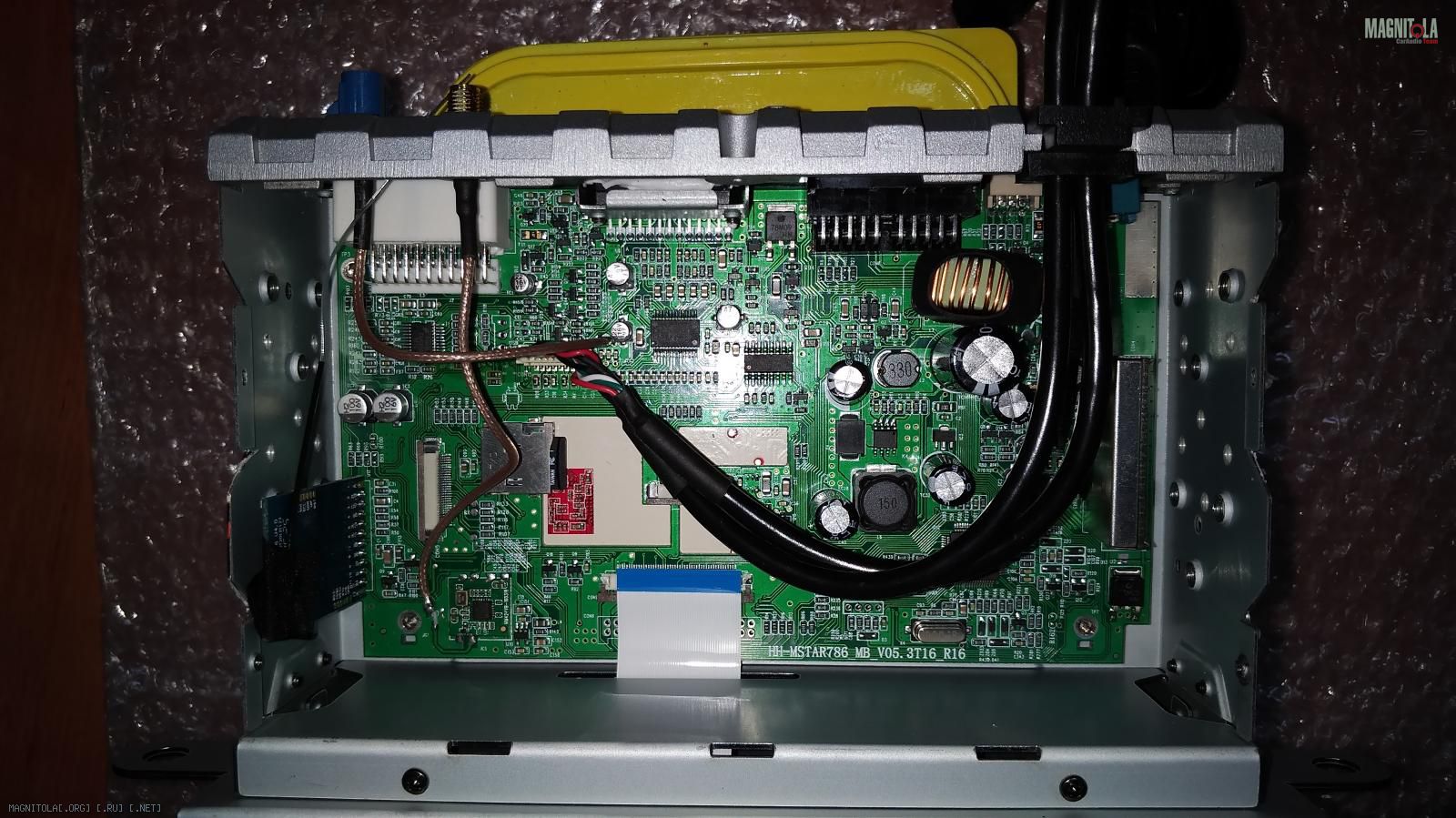

Скидываем верхнюю крышку, смотрим и видим это : Вложение 1137798Вложение 1137800
Ну что же?
Как видим не много тут, тут на этой стороне основной блате девайса.
На этой стороне вся основная периферия, а основа ГУ, т.е. мозги на которых крутится Android, видим через отверстия основной платы, что находятся на другой стороне платы. Но и до второй стороны мы тоже доберёмся :).
Ну да ладно, сейчас эта сторона тоже весьма и весьма интересна, и уже на ней можно обнаруживать "засечки" на основе которых делать какие-то выводы и непосредственно о самом девайсе, и о производителе, т.е. его подходах к делу, т.е. его критериях по вопросу производства своих девайсов...
На этих фото общего плана этой стороны отчётливо видим, обещанную внутри девайса слот и саму карту micro sd.

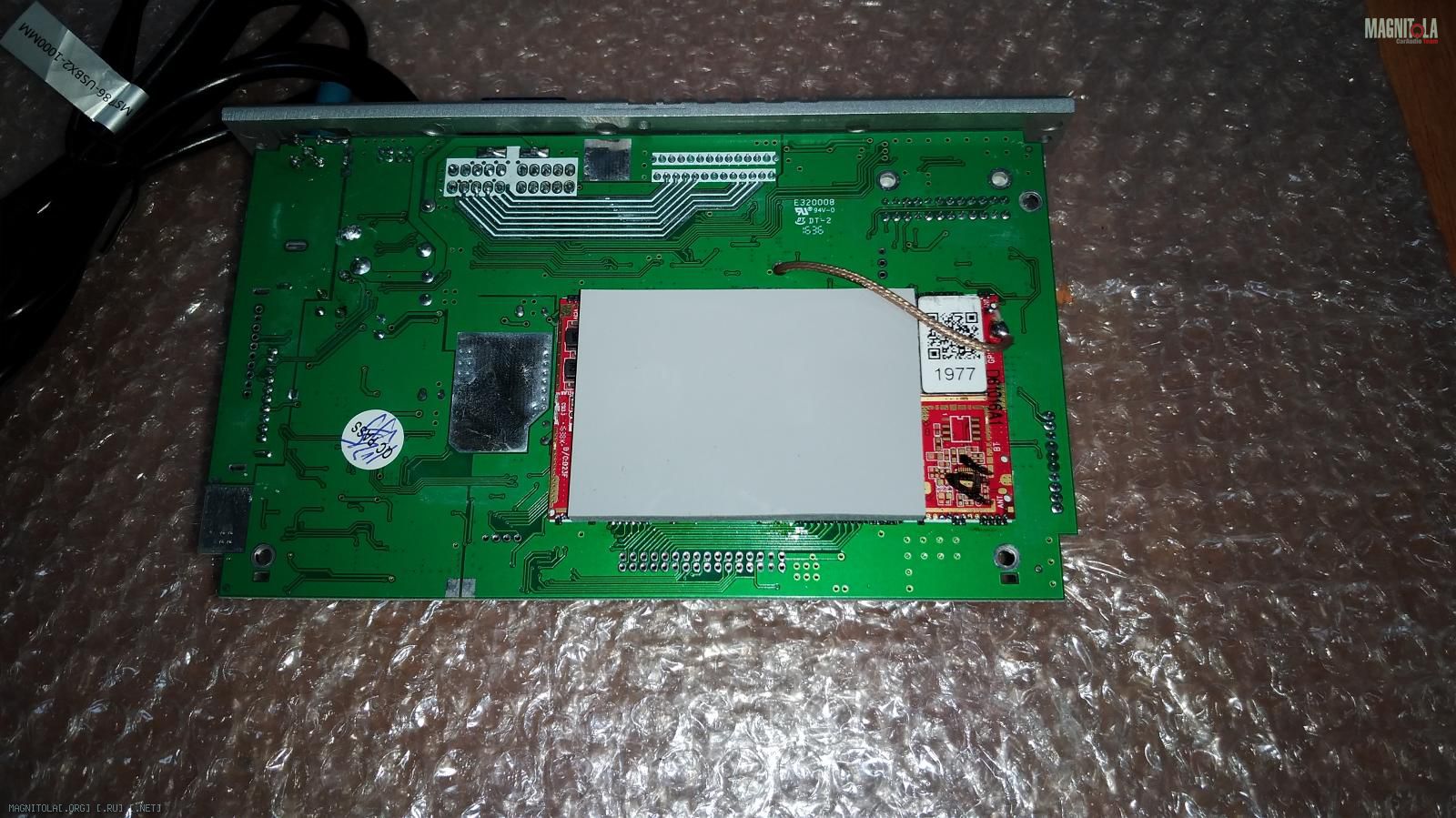

Вот она поближе : Вложение 1137802Вложение 1137804
Возвращаясь несколько назад по теме, где была речь об альтернативных подобных ГУ с Али Экспресс, повторюсь, но все же напишу.
Я вёл переписку с несколькими продавцами с Али Экспресс, у которых в продаже с виду и по основным заявкам ТХД, и заявкам основного функционала ГУ подобных Redpower 21157B, но ни одна из переписок не закончилась утвердительным ответом на вопрос - есть ли внутри ГУ слот под карту micro sd. Повторю - НИ ОДИН из продавцов не дал утвердительного ответа - Да есть! Даже те у которых в комплектации поставки заявлена как бонус/подарок карта micro sd не подтвердили наличие внутри ГУ слота под micro sd.
Как видим в Redpower 21157B, всё как и заявлено, есть и слот, и сама карта заявленного объёма - 8гб.
Сама карта 10-ого класса и от зачётного и уважаемого мною бренда Kingston.
К слову и месту уместно сказать/проинформировать о том, что на форуме бренда и уже прошла информация о том, что карту в этот слот принимает Redpower 21157B вплоть до объёма 128гб.
Далее по модулям перемирии.
Wi-Fi модуль : Вложение 1137826
Какой чип применён на фото видно, т.ч. если у кого-то к этой перефирии возникнет интерес, то в инете по маркировке всё и найдёте.
Для меня лично это фото было бы интересно, если бы я в живую сам это не видел ))), тем как произведена пайка отводного кабеля для внешней антенны Wi-Fi.
А произведена эта операция профессионально, аккуратно и чисто.
Что и есть лично для меня одна из "засечек" очевидно указывающая на культуру промышленного заводского производства, а не полуподвального, кустарного, на коленках, кое можно поиметь как это принято обозначать - китайщина....
Тут производство Китай, а не китайщина и это принципиально разные понятия...
Далее, поближе взглянем на модуль синего зуба :) : Вложение 1137814
после этого вото думаю уже ни у кого не должно возникать вопроса, глядя на фото задней части девайса - а что это за проводок там торчит? :).
Это не проводок :), это антенна Bluetooth.
Ну и модуль радио тюнера тоже приблизим для обзора : Вложение 1137816Вложение 1137818
Как заявляет производитель эта коробочка, это тот самый HD Radio NXP 6686.
Это в достаточном объёме подтверждается на форумах тем, что в отзывах про девайсы Redpower серии 210 нет негатива по вопросу качества приёма радио, коих полно про другие девайсы от других брендов, у которых применяют более простые, понимаем дешёвые модули радио тюнеров.
С внешними модулями на этой стороне основной плате вроде как всё :), переходим к чипам установленным на этой стороне основной платы.
Тут при скачивании фотки и отображении в полном объёме увидим маркировку FMS6502MTC Вложение 1137806
этот чип мало актуален для меня и думаю остальным тоже кто знает, что он отвечает за коммутацию всех видео каналов коим оснащён девайс.
Тут тоже маркировку видно : Вложение 1137808
кому будет интересно типа - а эта чо ? ))), инет не оставит безутешным :).

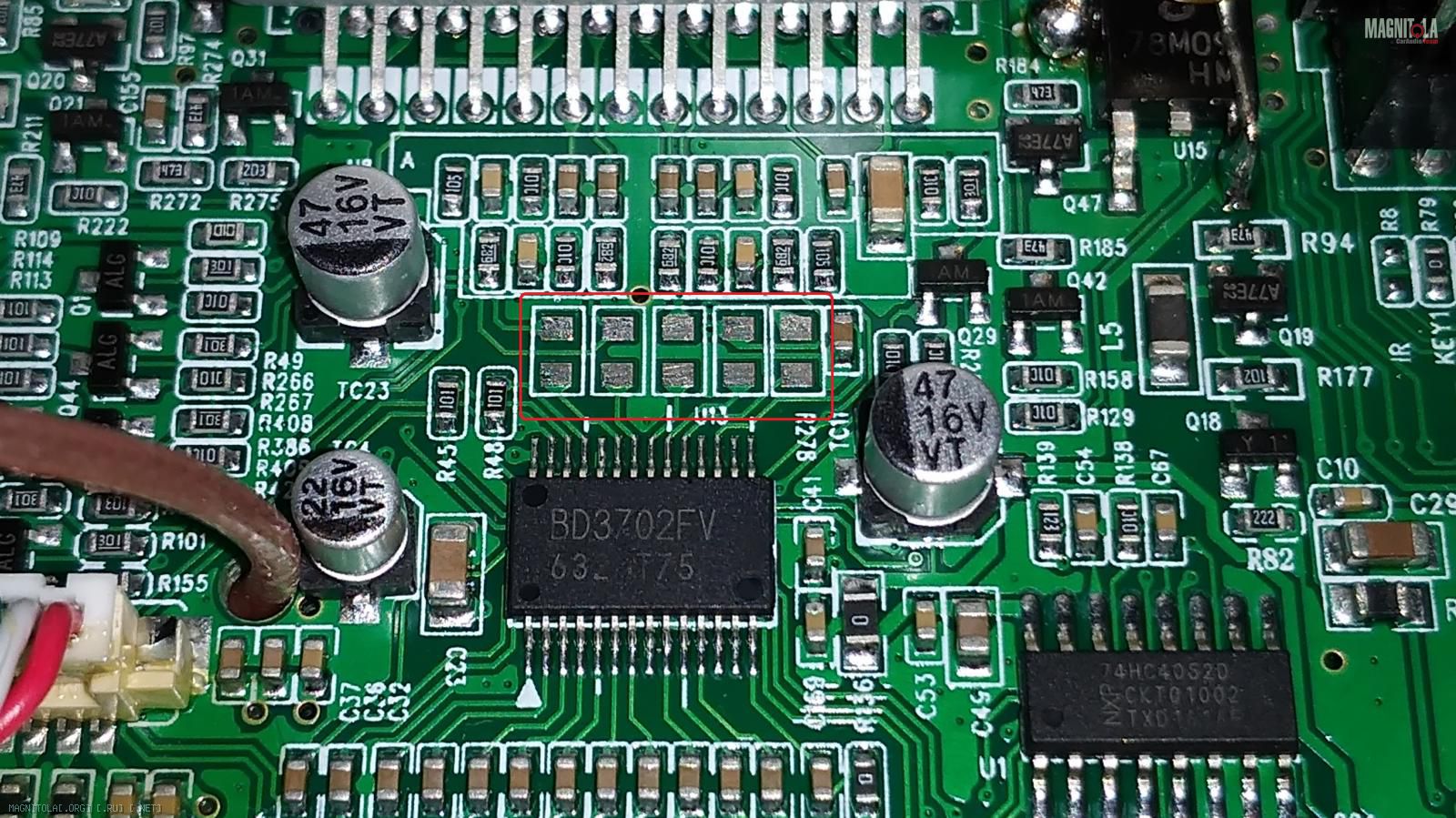

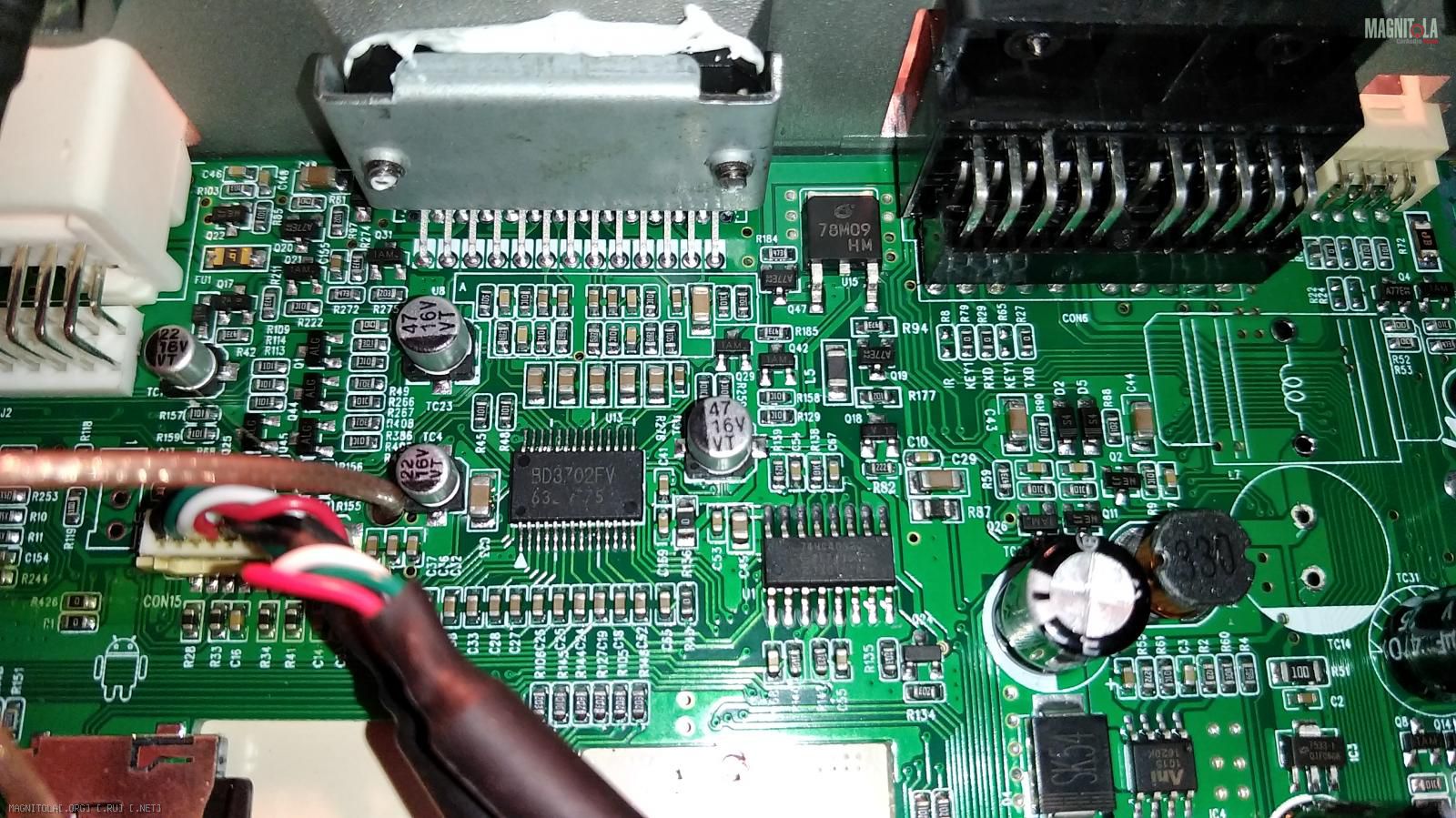

А вот тут уже интересно : Вложение 1137812Вложение 1137810
BD3702FV - производитель этого чипа относит его к категории продуктов аналоговых процессоров, но по сути это с его стороны перебор :), т.к. всё, что он умеет делать и для чего он предназначен понятно будет взглянув на его техдок, я его прилеплю файлом вложения к этому посту.
В общем эта многоножка ))) это наша тема :) и потом, чуть позже, вокруг него хороводик ещё поводим :).

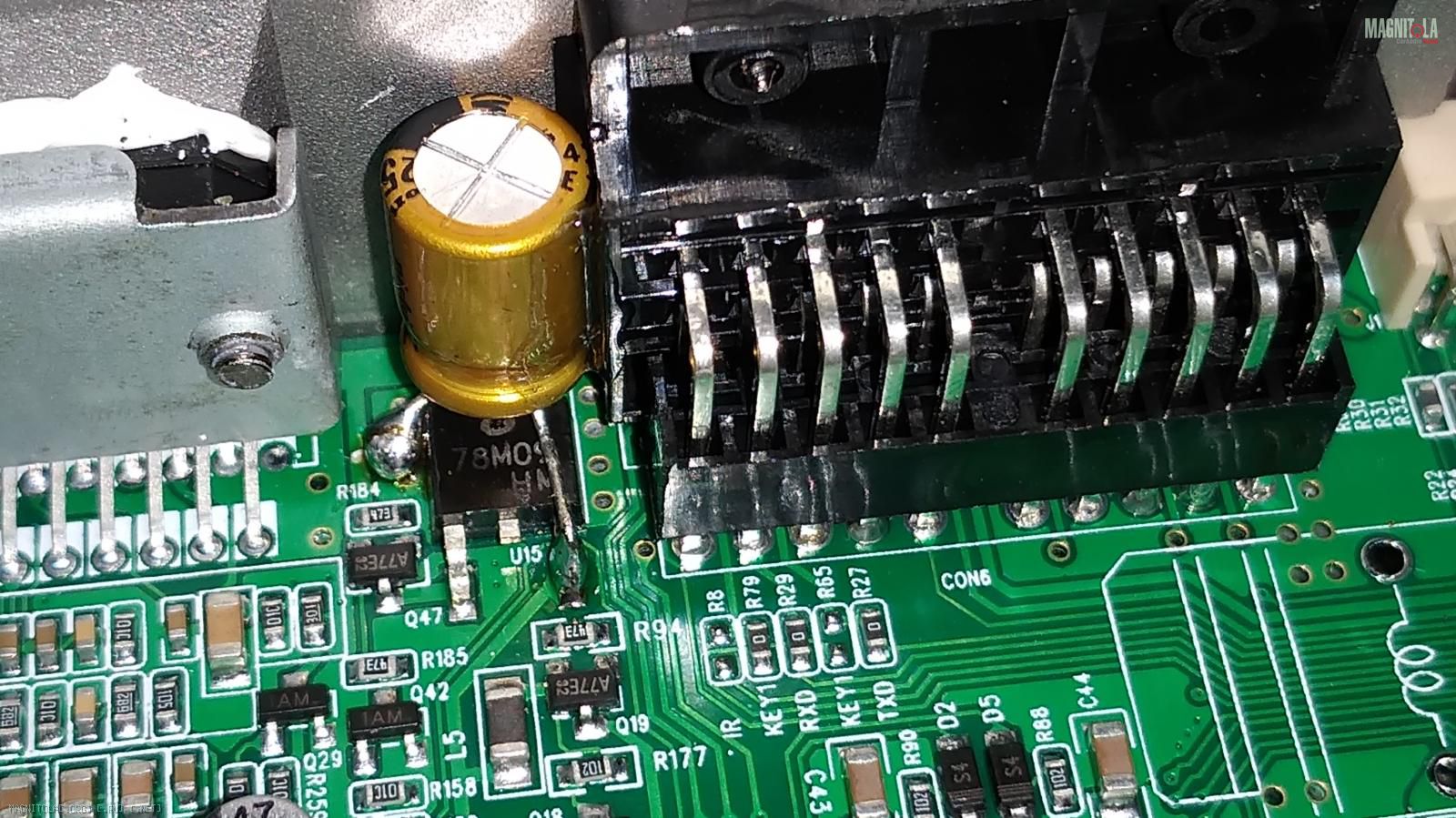

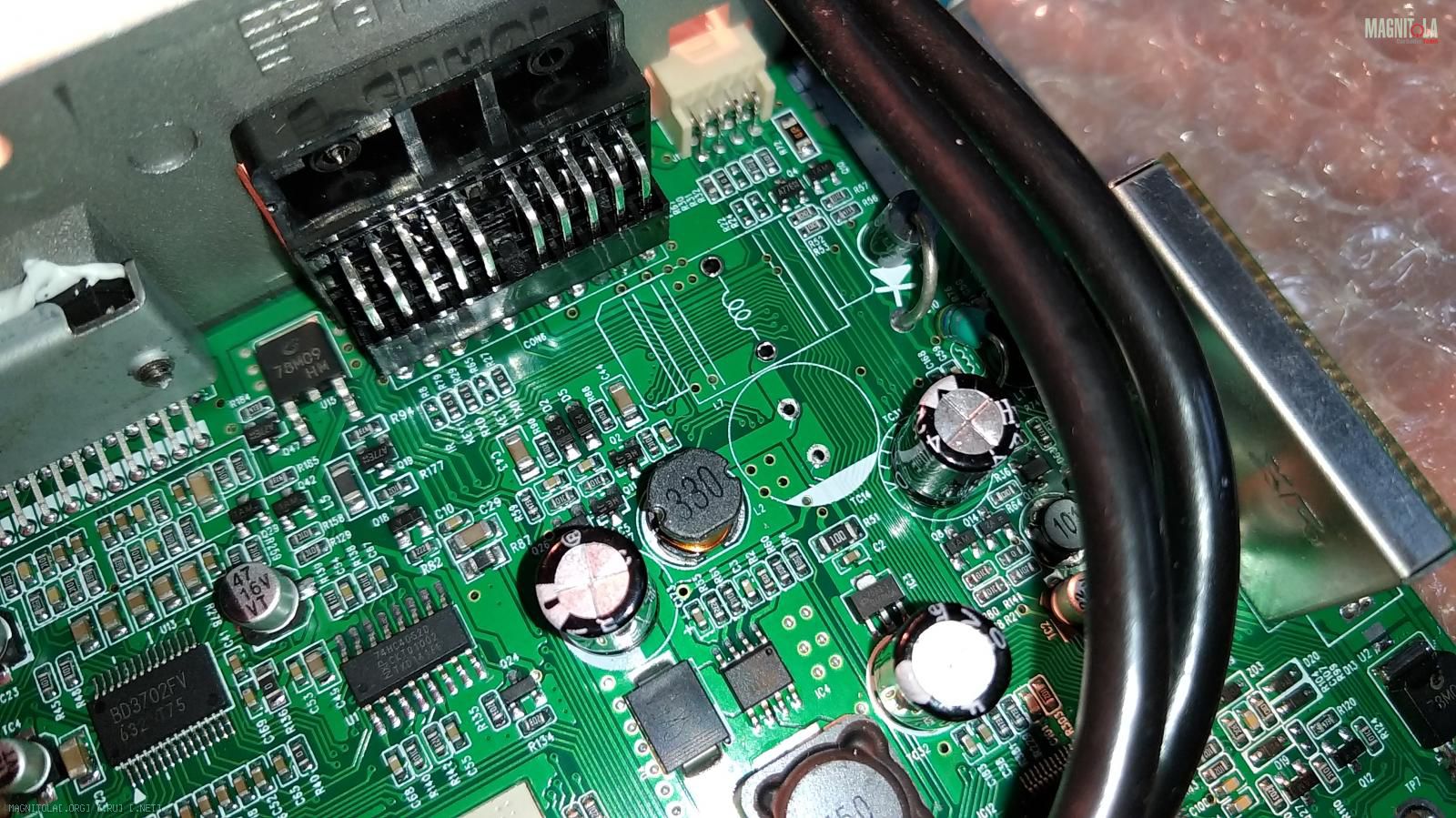

Ну и из нутрянки этой стороны ещё раз, но поближе, может кто-то не заметил ещё одну "засечку" : Вложение 1137820
Понятно о чём речь?
Нет?
Тогда я назвал бы эту картину примерно так : "Привет Вам, о великие: Альпайн, Пионер, Кенвуд, ДжиВиСи, Сони...."
Мой сарказм понятен?
За тех кому понятен я рад, для остальных перевожу на обиходном русском : сие небожители с какого момента времени стали Все поголовно применять ну в очень большом списке своих моделей ГУ, радиатор для отвода тепла от микросхемы ИУМ с площадью размером со спичечный коробок, это попа :(, но и этого им капиталистам проклятым ))) показалось мало :(, они всей бандой отказались и я ХЗ для каких целей/задач, ХЗ по какой причине, и от применения термопасты, это вааще попень полная :(.
Тут в Redpower 21157B, в том про который во многих местах инета кричат, что мол это Китай и фсё вытекающее из под этого понятия, видим полноценного размера, во всю площадь задней части радиатор. Но этого Redpower-у показалось мало/недостаточно, он еще и по старинке, т.е. как положено и термопасту применил.
Вот негодяй ))), всю малину попортил ))).
Ну и чтоб уж подвести итог этому моему сарказму :), напишу - заявленная мощность и на заявляемом сопротивлении нагрузки, т.е. динамиков, включая и 2 ом, данное ГУ способно обеспечивать по критериям термопроцессов возникающих при этих условиях....
Посидел... посмотрел на плату с этой стороны, подумал в комплексе взаимосвязанных вопросов и вот какие мысли по вопросу доработки уже на сейчас пришли : Вложение 1137822
Соответственно - to be continued :)...
17.05.2017, 16:05
x-diz
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от FFZ
Скидываем верхнюю крышку,
ААА :scare: а как же гарантия? :mosking:
Цитата:
Сообщение от FFZ
Я вёл переписку с несколькими продавцами с Али Экспресс
Цитата:
Сообщение от FFZ
но ни одна из переписок не закончилась утвердительным ответом на вопрос
Странно. Мне на мой вопрос: есть ли на плате разъем spdif? Ответили, что он есть. Но фотку показать не захотели )))
Как Вы добились от них правды?
17.05.2017, 20:42
FFZ
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от x-diz
ААА а как же гарантия?
а как, да как обычно))), пролетает мимо фанерой ))).
Цитата:
Сообщение от x-diz
Странно. Мне на мой вопрос: есть ли на плате разъем spdif? Ответили, что он есть. Но фотку показать не захотели
вот, вот именно об это я и писал и в аргументировании выбора этого ГУ и тут в теме написал :
Цитата:
Сообщение от FFZ
НИ ОДИН из продавцов не дал утвердительного ответа
поэтому :
Цитата:
Сообщение от x-diz
Как Вы добились от них правды?
правды от китайских продавцов подобного по виду ГУ я не добился...
---------- Сообщение добавлено 18.05.2017 в 14:39 ----------
Цитата:
Сообщение от FFZ
Посидел... посмотрел на плату с этой стороны, подумал в комплексе взаимосвязанных вопросов и вот какие мысли по вопросу доработки уже на сейчас пришли : Вложение 1137822
...
Решил, что данный момент, момент уже намеченной доработки виновника темы, следует развернуть в более расширенной форме, т.к. этот вопрос затрагивает не только девайс данный темы, т.к. это общий вопрос ВСЕХ девайсов этого сегмента и вектора в современном кар-аудио.
Тема/направление замены ШГУ на альтернативные становится от года к году всё актуальнее для многих и причин/предпосылок этому явлению много, это целый букет причин :(.
С одной стороны современный автопром так или иначе, но ввернул и продвинул свою концепцию - автомобиль без штатной аудио системы это не автомобиль.
Продвинул он это на столько, что приобрести новый автомобиль без штатно установленной с завода аудио, а порой и аудио-видио, т.е. мультимедиа системы, сложно, а частенько в некоторых авто и вообще не возможно, т.к. таковых просто не выпускают. Т.е. с этой стороны у нас просто нет другого выбора и мы вынуждены покупать, то что предлагает производитель, ту или иную комплектацию штатной аудио системы, платя за это наши свои, кровные...
С другой стороны большое кол-во владельцев современных автомобилей в той или иной мере, по тем или иным вопросам, но не очень то довольны своими штатными аудиосистемами.
И правды ради, по моему опыту, у того сегмента не довольных для это есть масса весомых и абсолютно закономерных аргументов своего неудовлетворения работой штатной аудио системой.
В этой теме не актуально и я из этого букета причин/оснований просто отброшу вопрос непосредственно недовольства по части комплекса причин/оснований касаемо акустических систем, потому, что для всех тут присутствующих на этом форуме всё....
НЕТ НИ ОДНОГО автомобиля, я по крайней мере таковых не знаю, в котором штатные динамики были бы инсталлированы с соблюдением норм правильной их установки и опять таки по массе вопросов и аспектов, не говоря уже о качественной составляющей штатных динамиков.
Т.ч. это другой вопрос и вопрос не этой темы...
Вопрос недовольства владельцев авто со штатной аудио системой по части ШГУ тоже многогранен, но одним из наиболее актуальных аспектов претензий автовладельцев, является вопрос ограниченности функциональных возможностей ШГУ.
И этот вопрос из года в год, а нынче так и вообще :) даже от месяца к месяцу, в условиях скорости развития современных технологий и входа их в нашу повседневную обыденность, скорость которых неуклонно растёт, автоматически становится всё более насущным всё для большего количества автовладельцев.
И в тоже время, практически поголовно все бренды автопрома выказывают в крайней степени свою заскорузлость, тормознутость и лень в этом вопросе, т.е. предлагаю поистине современного по части ШГУ просто НИЧЕГО :(.
Ну и т.к., как мы все знаем : "Свято место пусто не бывает" (с) :), ну и что вакуум непременно заполнится :), как следствие возник и очень быстро развился рынок альтернативных ШГУ.
И вот тут всё самое интересное начинается по очень простым и массовым причинам, причинам всё более глубокой интеграции ШГУ в автомобиль и всё большей законодательной привязке владельцев новых авто к условиям гарантийных обязательств автопроизводителей.
В результате ВСЕ производители альтернативных ШГУ, хотели они этого или нет, но вынуждены были быть ориентированы при разработке, производству и продвижению своих продуктов на технологию Plug and Play. Т.е. чтоб подключались их девайсы при замене ШГУ просто и банально, Разъём в Разъём.
Специально выделил жирным и красным то к чему я всей этой писаниной этого поста до этого и подводил.
Именно это, являясь колоссальным преимуществом, является так же и минусом.
Ну... если с философской точки зрения подходить к этому, то нет в этом ни чего нового или уникального :), всё в этом мире многогранно, как минимум две :), как про ту медаль, которая имеет две стороны :) и я это к тому, что нет оснований упрекать за этот минус ни Redpower, раз уж спич ведётся про его девайс, ни какого либо иного производителя подобного альтернативного ШГУ.
Требуется Разъём в Разъём?
Не вопрос, пожалуйста, но получите и минус в довесок, основный на том, что ещё автопроизводитель заложил...
Не дошло ещё о чём речь, о каком минусе речь?
Читающий эту тему, форумчанин..... способен ли ты найти на данном форуме, ну или просторах инета, т.е. других форумах, где бы было сказано, что штатная аудиопроводка, штатные системы питания к ШГУ исполнены таким образом, что вопроса к питанию ШГУ или любого иного ГУ, нет и не может быть?
Нет!
Не найдёшь!
Найдёшь лишь диаметрально противоположные утверждения!
И горечь, и грусть в том, что это правда, что всё именно так и обстоит в реальности, что штатные провода питания идущие от АКБ к разъёму ШГУ ХЗ какими путями, ХЗ через какое количество контактных переходов и при этом всём ещё и нищенского сечения не способны обеспечить нормальным и качественным питанием ни ШГУ, ни какой либо иной источник звука работающего на акустические системы.
А в случае с альтернативными ШГУ, в которых для обеспечения подключения "Разъём в Разъём" мы имеем ещё и добавление в систему штатной аудиопроводки и питания в том числе естественно ещё одну пару переходных контактов из-за присутствия переходника адаптера подключения.
В общем усиливаем мы букет проблемности с питающим напряжением в любом случае, когда переходим на альтернативные ШГУ, это просто объективно.
Соответственно, поэтому : Требовать/ожидать от альтернативных ШГУ от какого либо бренда и не важно какого, какого-то улучшения качества звучания звучания системы без осуществления тех или иных работ, направленных на обеспечение его нормальным питанием, это просто не серьёзно....
Для того, чтоб получить, скажем так условно/относительное качественное звучание, т.е. использовать все заложенные возможности в девайс по вопросам качества воспроизведения, и это особенно касается тех альтернативных ШГУ, которым предстоит работать непосредственно на акустику, нужно поработать с обозначенным узким местом, т.е. системой его питания.
И делать это можно по разному...
зы: извиняюсь, за много текста и мало картинок :), просто хотелось донести простую, логичную и очевидную правду, которую следует знать...
18.05.2017, 15:39
slavka1010
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от x-diz
Странно. Мне на мой вопрос: есть ли на плате разъем spdif?
А нужен ли он, если поддерживается USB Audio?
18.05.2017, 16:03
x-diz
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от slavka1010
А нужен ли он, если поддерживается USB Audio?
Я тогда до этого не дорос. Аркадий тогда в своем ШГУ нашёл spdif, а у меня не оказалось. Вот я и спрашивал то, что меня мучило на тот момент.
С тех пор много поменялось и в голове тоже. Теперь у меня есть то, что мало у кого есть - JVC KD-DV7407. Дёшево и сердито. )))
18.05.2017, 18:36
slavka1010
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от x-diz
Я тогда до этого не дорос. Аркадий тогда в своем ШГУ нашёл spdif, а у меня не оказалось. Вот я и спрашивал то, что меня мучило на тот момент.
С тех пор много поменялось и в голове тоже. Теперь у меня есть то, что мало у кого есть - JVC KD-DV7407. Дёшево и сердито. )))
Я тебе могу сказать так, SPDIF - это не панацея, многое зависит от реализации. Например, почему два разных источника с SPDIF могут играть по разному, вроде бы и Bitperfect сигнала, и вывод красивый, а поют по разному. А все потому что есть такое понятие как Джиттер. Под влиянием джиттера динамический диапазон цифрового сигнала 44.1K/16bit с теоретических 98дБ может уменьшится до 80дБ и ниже.
Зачастую в штатных системах недорогие источники - телевизоры, dvd-приводы, компы, тв-боксы и т.д. из-за своего схематического и компонентного удешевления как раз подвержены джиттеру. По идеи, ASRC на входе процесса должен бороться с данной проблемой. Насколько хорошо он с этим борется, надеюсь, скоро оценим ушами. К сожалению, у меня нет средств для инструментального анализа.
При использовании асинхронных USB-SPDIF, а лучше USB-I2S конвертеров (привет helix dsp) данные по usb идут пакетами, преобразуются в цифровой поток уже в конвертере. В конвертерах используются более качественные компоненты, часто раздельные кварцы для сеток кратных 44.1 и 48 и т.д.
23.06.2017, 10:14
FFZ
Вложений: 28
Re: Redpower 21157B и это всё о Нём.
Ну что же давно не дополнял тему, т.ч. пора как говориться и честь знать :), продолжу и продолжу тему демонстрацией и комментариями более жёсткой расчленёнки ))).
Для того чтоб посмотреть на обратную сторону платы, ну поработать с платой в векторе твика, её нужно снять :), т.ч. это и делаем.
Имеем : Вложение 1148130
Модуль экрана подключён в основной плате одним плоским шлейфом.
Соответственно начинаем с него, отщёлкиваем прижимную планку, освобождаем шлейф и выводим его из разъёма:
На этом же полигоне для снятия платы необходимо отвернуть и винты крепления платы : Вложение 1148136
Далее переходим на следующий полигон, заднюю часть, сторону радиатора.
Отворачиваем винты крепления радиатора : Вложение 1148134
Собственно говоря это и весь подготовительны процесс требуемый для снятия основной платы ВМЕСТЕ с радиатором с шасси девайса.
Вынимаем.
НО делаем это не спеша, не торопясь, аккуратно и вот почему : Вложение 1148138
Это уже вид снятой платы.
Серого цвета прямоугольник это теплопроводная пластина, с её помощью тепло от элементов платы отводится на шасси девайса.
Она очень мягкая и хоть и не сильно, но всё же достаточно липкая, поэтому, чтоб не порвать её отделяя плату от шасси, т.е. чтоб не изуродовать её при разделении платы и шасси девайса делать нужно это аккуратно, помня так же, что без этой теплопроводной пластины девайс нормально функционировать не сможет, а приобрести такой материл в случае его повреждения крайне проблематично!!!...
Под пластиной нам открывается вот такой вид : Вложение 1148140Вложение 1148142

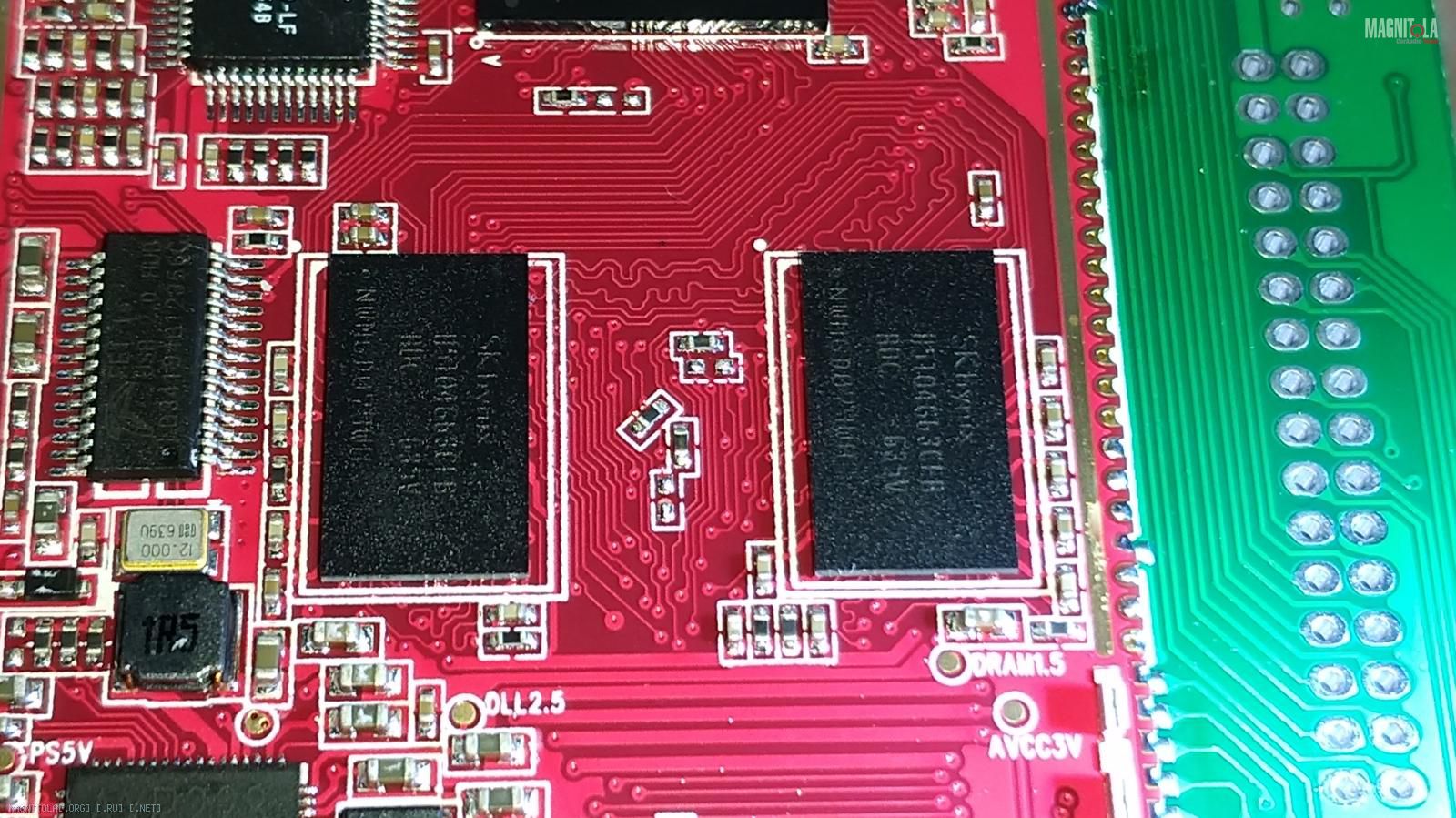

Да, это оно и есть, та самая платформа Allwinner R16 выполненная в виде законченного модуля, который в свою очередь припаивается по периметру к основной плате на которой разведено всё по периферии.

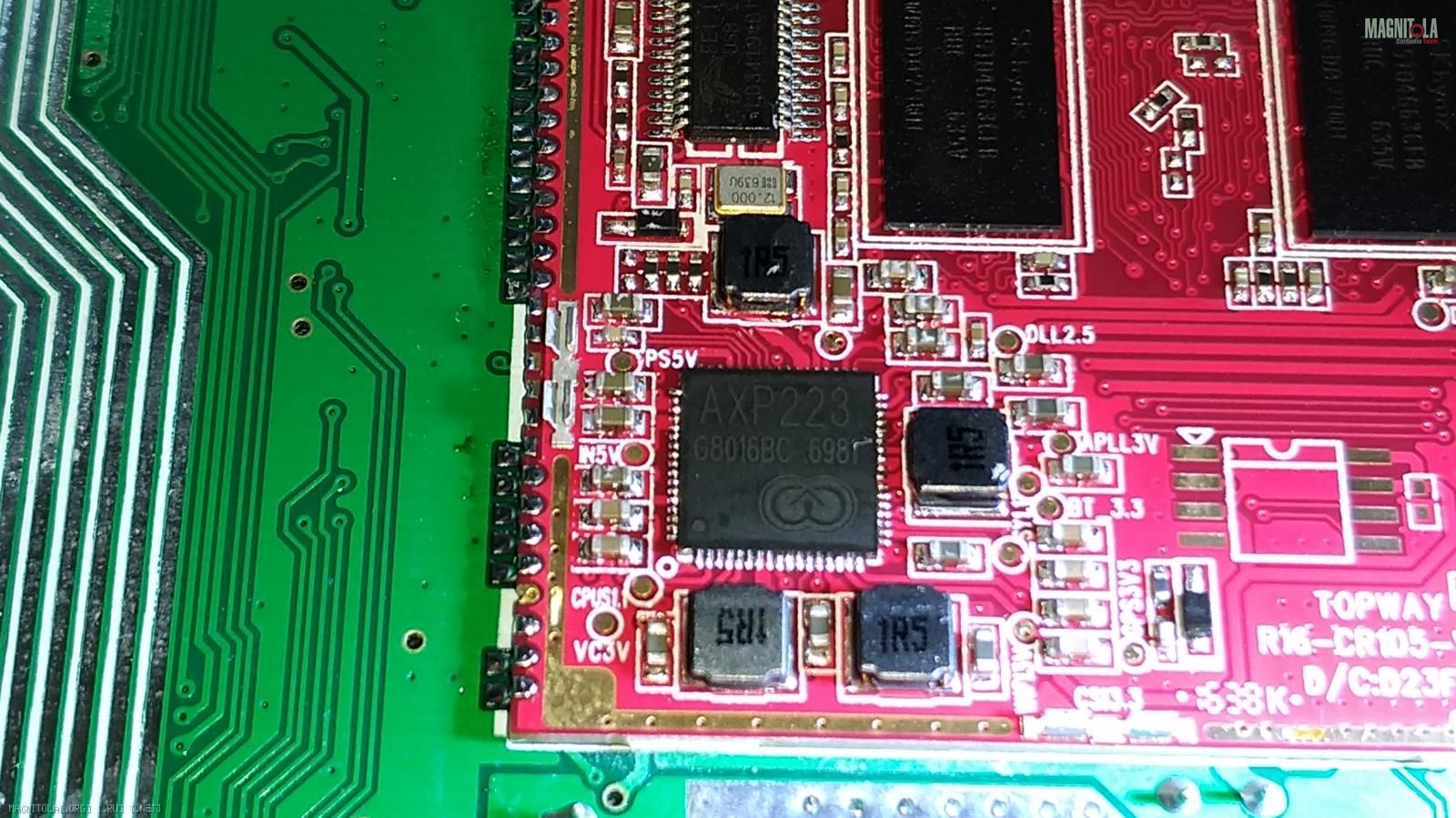

Несколько фото видов на плате платформы Allwinner R16 поближе: Вложение 1148144Вложение 1148146Вложение 1148148Вложение 1148150
Да, пока не забыл!
Если Вы разбираете девайс для того, чтоб поработать с ним, то НЕ ЗАБУДЬТЕ про эту термопластину!!!
Сразу как только снимите её с платы, её следует положить на что нибудь чистое и ровное.
Отлично подходит для этого :) крышка коробки от СД диска и так же следует прикрыть термопластину сверху чем нибудь полиэтиленовым, чтоб защитить и верхний её слой от наслоения пыли и прочего рабочего мусора :).
Возвращаемся на сторону основной платы.
Я снял пластину прижима микросхемы ИУМ к радиатору для того, чтоб только показать, что там реально использовал производитель, т.к. на просторах инета есть сомневающиеся и не доверяющие :): Вложение 1148156
Как видим, что заявлено в описании на сайте бренда, то там и стоит, т.е. TDA7850.
По факту состояния рынка ГУ, рынка микросхем интегральных усилителей мощности, применённая микросхема ИУМ TDA7850, это реально лучшее из того, что есть на сегодня из аналоговых микросхем ИУМ.
Но для того, чтоб полноценно взять всё от данного решения, необходимо обеспечить для TDA7850 полноценное, т.е. качественное питание.
Собственно говоря чуть выше в теме я и написал большой пост с отсутствием картинок в нём :) т.е. типа только читать ))).
Да, верно, это тот пост где я нёс про плюсы и минусы, про возможность и необходимость, про всё то, что связано с технологией Plug and Play, т.е. применительно к нашей бытности это про подсоединение не штатных, т.е. альтернативных ГУ по принципу Разъём в Разъём.
Понимаю... скорее всего мало кто прочёл эту часть того поста, картинок же нет ))), т.ч. уж звиняйте есличо, напомню и ткну носом туда ещё раз, вот тут про всё это: ПОСТ #19 http://magnitola.org/vysshii-pilotaz...ml#post3634818
В общем не поняв сути описанной там, смотреть картинки и читать которые пойдут далее это будет уже лишним....

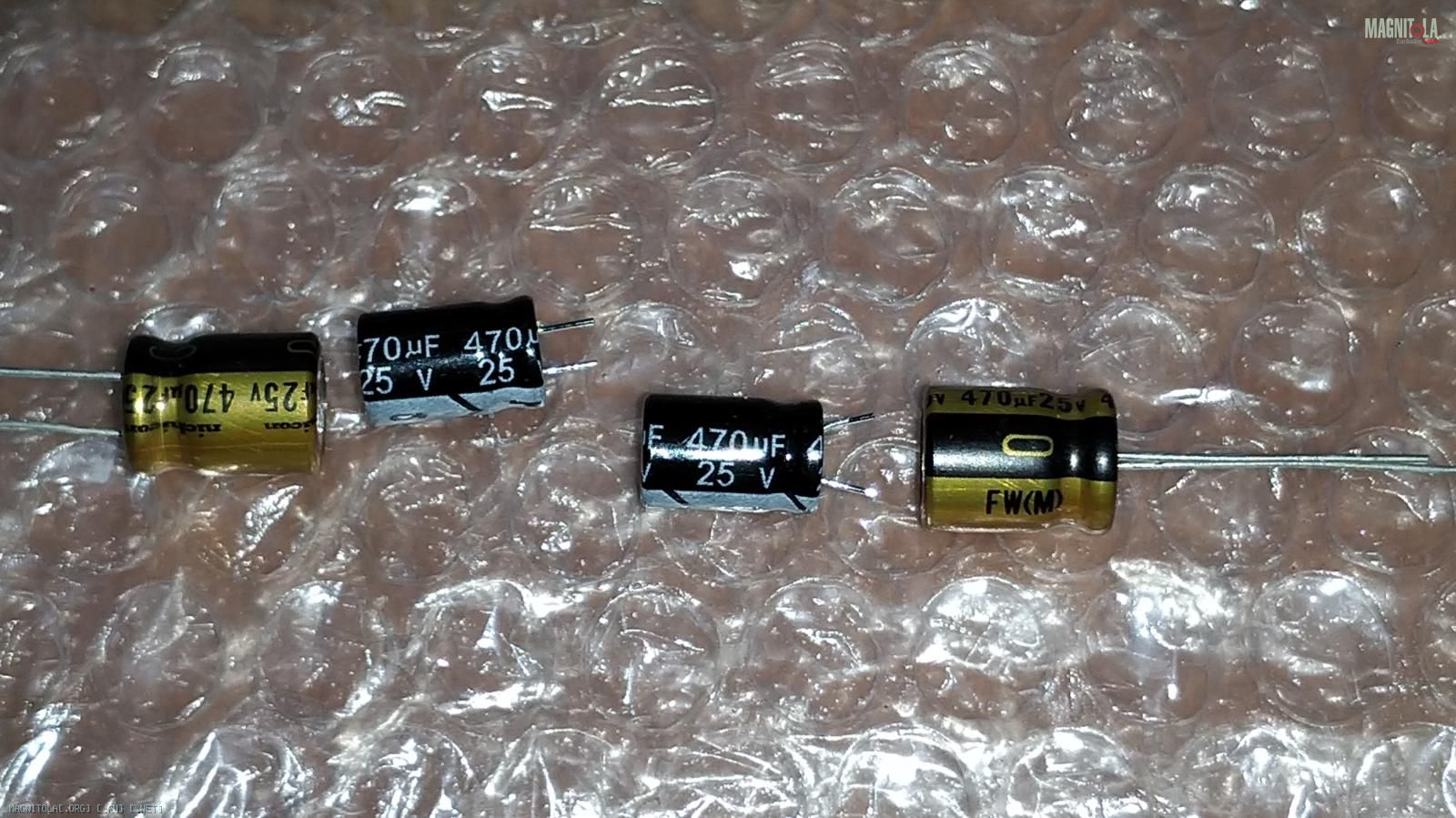

Кроме этого добавляем конденсаторов и так же заведомо качественного уровня на выходы стабилизаторов питания +9в и +5в.
Это весьма важная часть, т.к. от этих стабилизаторов питается аналоговая составляющая девайса, т.е. аналоговая часть аудио тракта и радио тюнера.
Это стабилизатор +9в : Вложение 1148166
Конденсатор припаивается прямо на ножки, а для получения требуемого уровня вибростойкости приклеивается клеем к корпусу разъёма.

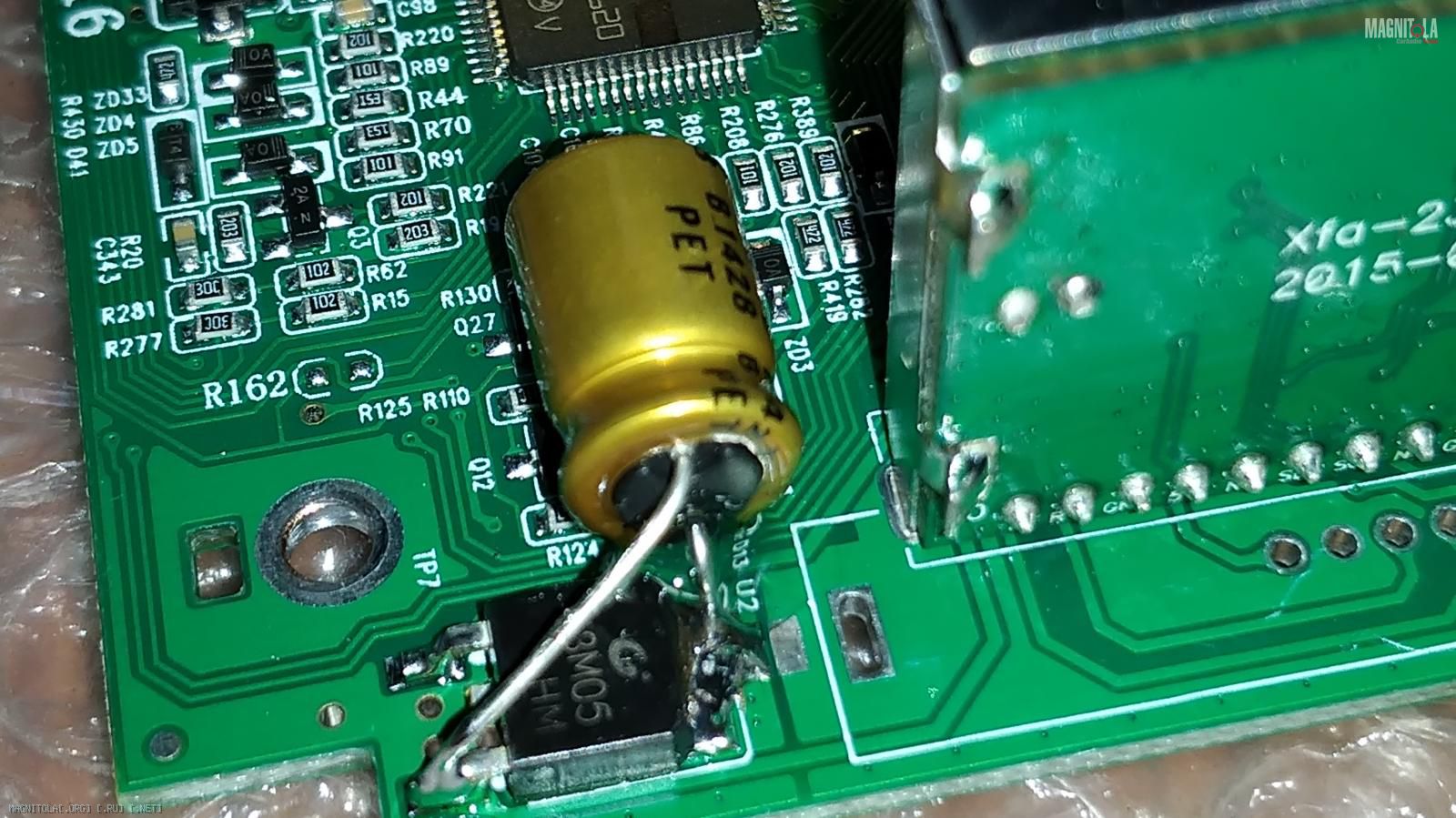

Это стабилизатор +5в : Вложение 1148168
Общий вид по этой стадии доработки системы питания : Вложение 1148170Вложение 1148172
Все конденсаторы, повторюсь, для достижения требуемых уровней вибростойкости обязательно подклеиваются к плате клеем. Я использую как обычно для этих задач КЛЕЙ-ГЕРМЕТИК "АВТОКЛЕЙ" ПРОЗРАЧНЫЙ (DONE DEAL) DD6870 82Г, но можно и Момент "Классик" или "Кристалл".
Опять таки, ранее в теме я уже писал про BD3702FV, писал что это наша тема :), т.е. всё танцы относительно аудио такта будут вокруг этого чипа.
Поэтому частично и начнём, ещё раз, вот он на плате : Вложение 1148154
Снимем с платы штатные 5-ть конденсаторов : Вложение 1148176Вложение 1148174
Снятое это стерео пара фронта, стерео пара тыла и саб.
Т.е. через эти конденсаторы идёт основной выход аудио тракта, который идёт на линейные выходы и так же с них, но через ещё одну группу конденсаторов и на ИУМ.
Более основательно и детально я рассмотрю это главное для нас место в следующем посту, ну а пока так, обозначу и намечу.
Как то изложение материала странно пошло :(.
Доработки и по аудио тракту, и по системе питания всё в мешанине...
Попробую навести порядок.
Добиваем систему питания.
Поэтому возвращаюсь к группе из шести фото предыдущего поста.
На фото видно, что вместо штатного конденсатора входного LC фильтра установлен конденсатор на 10000 мкф 25в.
Надеюсь зачем это сделано многим понятно, т.ч. кратко - тут принцип простой, чем больше тем лучше, тем более качественно отработает всё внутри девайса и выходная ИУМ в частности, особенно касаемо импульсных характеристик/параметров звукового силового тракта.
Так же на фото видно, что от минусового контакта конденсатора этого LC фильтра припаян провод, а так же и то, что вместо выпаянного входного силового дросселя фильтра припаяны провода.
Зачем?
В начале темы я уже показал, что имею желание сделать по системе силового питания, ну вот дошло дело и до реализации.
Вот зачем : Вложение 1149148Вложение 1149146Вложение 1149144Вложение 1149158Вложение 1149160 Вложение 1149142Вложение 1149140Вложение 1149138Вложение 1149134Вложение 1149136 Вложение 1149132Вложение 1149154
Т.е. эта дополнительная плата это реализация наращивания энергоёмкости входного силового LC фильтра до возможного предела, который позволяет сделать свободный внутренний объём девайса.
Кроме этого на этой же плате реализована ёмкостная подпорка канала управления АСС с помощью конденсатора, а развязывающий диод, который необходим чтобы конденсатор подпора АСС работал только на девайс, будет просто врезан в разрыв провода АСС переходного кабеля адаптера подключения к штатной проводке.
По сути ни чего нового во всём этом нет, оба эти момента неоднократно были описаны на форумах по кар-аудио, просто я реализовал это всё внутри девайса: Вложение 1149162
Т.е. провода которые впаяны на основной плате вместо удалённого с платы штатного дросселя подключаются на В+, вход/выход дросселя соответственно. А припаянный к ножке разъёма на плате желтый провод подпивается к конденсатору подпора АСС, а диод развязки будет впаян в разрыв провода АСС кабеля/переходника подключения девайса. Подпирать канал управления АСС с помощью развязывающего диода и конденсатора решил сразу реализовать/сделал потому как в инете, в одном из отзывов была жалоба на то, что во время пуска двигателя происходит "дрочка" девайса в режиме его старта в момент поворота ключа замка зажигания.
Схемку эту привёл для того, чтоб стало понятно то, что тем для кого вскрыть гарантийный девайс сие не возможно, т.к. это для них табу :), но всё же хочется обеспечить девайсу достойное питание при этом не влезая в штатную проводку автомобиля, по той же причине, то можно всё это реализовать в виде отдельного дополнительного блочка, который врезать в кабель адаптер подключения и разместить его поблизости с девайсом под торпедо и применяя для подключения блочка по В+ и масса, провода нормального сечения, т.е. не менее чем 2.5 мм.кв.
Дроссель в своём случае я намотал новый используя сердечник от группового дросселя компьютерного БП и сдвоенный силовой диод от туда же :), но использовать выпаянный из девайса штатный тоже конечно же не возбраняется использовать, я сделал так просто потому, что мне так удобнее.
Ну и ещё момент для тех кто решится повторить то, как я это реализовал.
Плата, как видим на фото, монтируется на верхнюю крышку девайса, т.е. все детали не ней будут висеть к верх ногами :).
Посему и для монтажа/крепежа конденсаторов применены помимо клея проволочные скобы, а дроссель помимо применённого при его монтаже клея с помощью своих же отформованных выводов, таким как на фото образом, осуществляет само фиксацию.
Собственно говоря по системе питания пожалуй и всё.

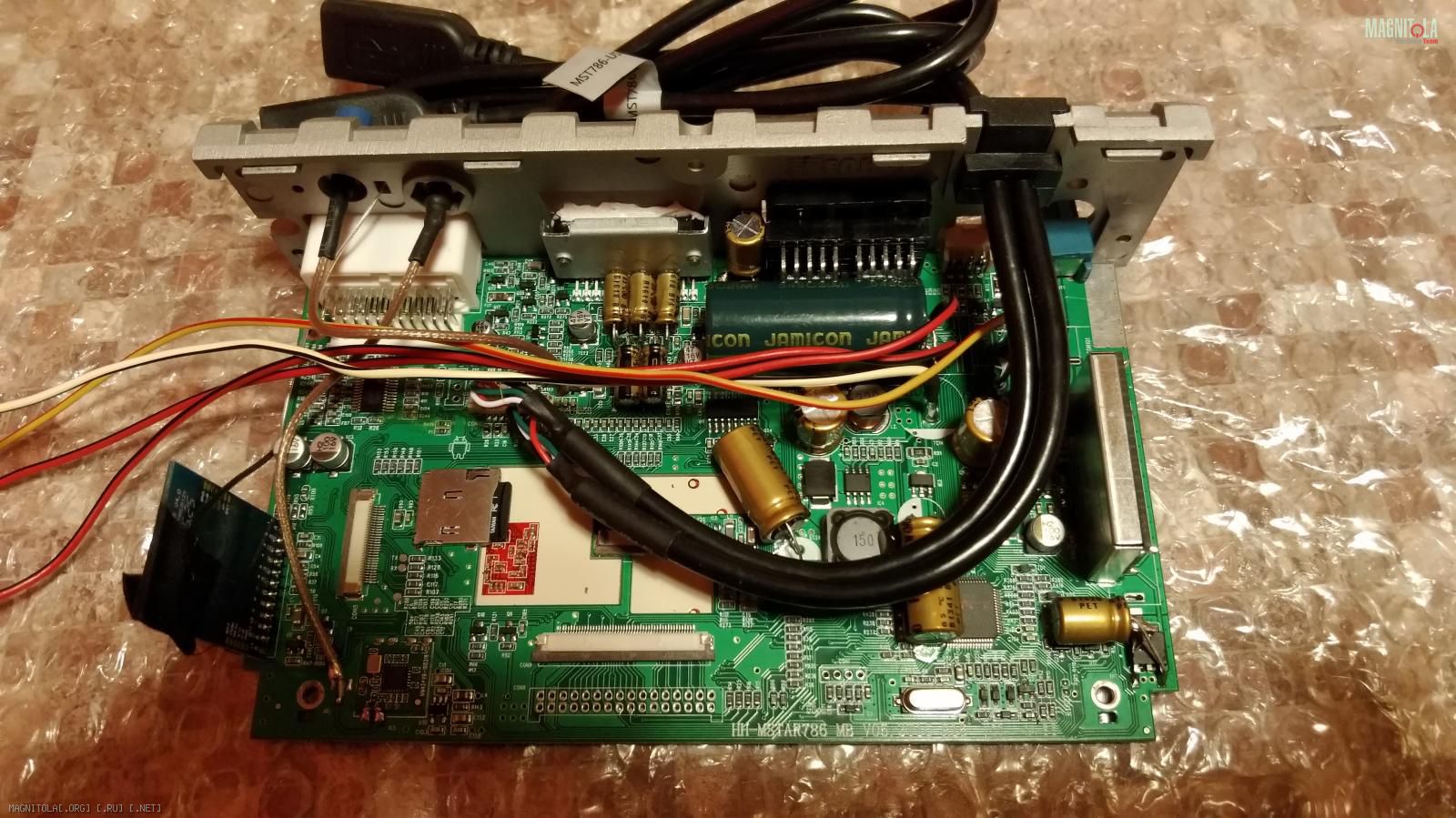

После припайки данной платы к подготовленным на основной плате девайса проводам, фото этого конечно же добавлю в тему.
27.06.2017, 14:08
FFZ
Вложений: 3
Re: Redpower 21157B и это всё о Нём.
Пока ещё плату по доработке системы силового питания я не подцепил к плате девайса, т.ч. фото этого момента будут позже.
А пока давайте попробую рассказать по основную часть, про аудио тракт в данном девайсе.
Думаю это должно быть интересно многим, а только владельцам именно этого девайса, так как думаю что и во всех девайсах 2-й серии точно и возможно и в 1-й серии от бренда Redpower аудио тракт реализован по одной и той же концепции.
А концепция тракта изначально заложена именно в микросхеме BD3702FV, про которую я уже не однократно упоминал в теме и которую производитель этого чипа определил в категорию продуктов: Sound Processor for car audio.
Файл даташита на эту микросхему я уже ранее выложил в тему, и разбирался я с девайсом по вопросу аудио тракта именно опираясь на него и на том что есть в реализации на плате.
Итак, давайте сначала на основе техдока на чип, попробуем понять, что же по сути этот чип нам может дать в плане качества звучания.
Номинальное рабочее напряжение его питания 9в и допустимый диапазон очень не большой.
Именно поэтому на основной плате и имеет место быть линейный стабилизатор 7809, доработку/твик которого я уже рекомендовал сделать ранее в теме, дабы обеспечить основной элемент звукового тракта т.е. BD3702FV максимально хорошим/чистым и стабильным питанием. При таком питании и отсутствии на выходе после BD3702FV звуковом аналоговом в тракте ОУ и отсутствие двуполярного для них питания, понятно что не может быть и ни какой речи о уровне сигнала на линейных выходах уровнем выше чем 2в с небольшим хвостиком :).
Собственно говоря и техдок на BD3702FV говорит о том же, т.к. там указано, что уровень выходного напряжения на выходных каналах чипа 2.2в при коэф. искажений 1%. Т.е. на линейных выходах девайса мы будем иметь стандартных для многих ГУ чистыми 2в.
Так же интересен вопрос дополнительно вносимых чипом искажений. Ну и тут можно отметить, что по заявленному коэф. полных искажений, данный чип имеет вполне и даже очень даже вполне пристойный, т.е. более чем достаточный для подавляющего числа потенциальных потребителей девайсов с присутствием этого чипа, уровень равный 0.001% для фронтальных и тыловых выходов и 0.002% для сабвуферных выходов. Да, согласен, конечно эти показатели это не уровень Топ-Хай-Энд современной аудио электроники, это не показатели для девайса устанавливаемого в соревновательные по кар аудио автомобили, НО для обычного пользователя, для аудиосистемы обычного/гражданского/повседневного автомобиля это, повторюсь, но акцентировано - БОЛЕЕ ЧЕМ.
Не копая глубоко остальные показатели определяющие качественную суть чипа и соответственно всего конечного девайса с его присутствием, таких как и коэф. взаимного проникновения по каналам и группам каналов, и коэф. собственных шумов и другие, так же ну ни как нельзя обозначить их как помойные, коим славились, да и по сей день ещё славятся некоторые откровенные китайцы.
Итого в целом, BD3702FV хоть он и не от какого либо брендового производителя компонентов чип, тем не менее он имеет вполне достойные показатели определяющие качественные параметры по обработке и передаче сигнала аудио тракта.
Чтоб не заваливать пост текстом, а то точно читать не будите ))), кому интересно более в деталях узнать что может чип, то на 2й странице техдока описан весь функционал чипа, а на третьей странице есть блок-схема внутренней функциональной архитектуры/структуры чипа, ну и маркировка по ножкам чипа.
Собственно говоря по этой третьей странице я и разбирался как всё реализовано на основной плате Redpower 21157B касаемо аудио тракта.
НЕ РАЗВОДЯ ЖИЖУ ПИСАНИНЫ ))), КОРОТКО И КОНКРЕТНО - НА ПЛАТЕ ВСЁ РЕАЛИЗОВАНО СТРОГО СОГЛАСНО ДАТАШИТА НА BD3702FV.
Т.е. все аудио потоки, гуляющие внутри девайса, такие как аудио поток с системы андроид, радио, навигации, блютуз, аукс, привод ДВД если есть, где применён BD3702FV, ВСЕ ОНИ СВОДЯТСЯ НА BD3702FV, ГДЕ ОБРАБАТЫВАЮТСЯ И ПОСЛЕ ЧЕГО ВЫВОДЯТСЯ И НА ВСТРОЕННЫЙ УСИЛИТЕЛЬ УМ, И НА ЛИНЕЙНЫЕ ВЫХОДЫ.
Как было уже и ранее видно на фото платы, все конденсаторы и в том числе и аудио в тракте "глиняные" кирпичики, т.е. худшее из того, что можно было бы применить касаемо аудио тракта :(. К слову и чтоб уж по честному, дело тут не в том, что это мол китаец, это Redpower, нет, дело не в этом, а в том, что это стало повсеместно у всех, т.е. и у того же Альпайн, Пионер, Кенвуд, ДжиВиСи и т.д. т.е. брендовых в их не топовых моделях ГУ абсолютно та же самая картина, т.е. это тренд :(, ставить то, что попроще и подешевле, всё одно требования/претензии основной массы потребителей стремятся к уровню - работает же, звук не противный, флешки и МР3 играет чего ещё надо то....
Кроме этого ситуацию, где в аудио такте эти конденсаторы для поднятия качества сигнала аудио тракта следует менять, осложняет и типоразмер/фромфактор применяемых этих деталей, порой он очень мелкий, что вызывает затруднения в переводе тракт на нормальные конденсаторы. Т.е. просто банально, на место заменяемых конденсаторов установить нормальные аудио серий конденсаторы без наличия навыков, инструмента и применения дополнительных конструктивных решений, не просто, а в отдельных случаях и не реально.
Вот эти отмеченные в группы конденсаторы, это конденсаторы аудио тракта вокруг BD3702FV : Вложение 1149462
- верхняя на фото группа это конденсаторы по которым аудио сигнал поступает на микросхему встроенного интегрального усилителя мощности;
- средняя группа конденсаторов это те по которым сигнал уходит на линейные выходы через каскады Mute;
- нижняя группа конденсаторов это конденсаторы от всех источников аудио потоков девайса.

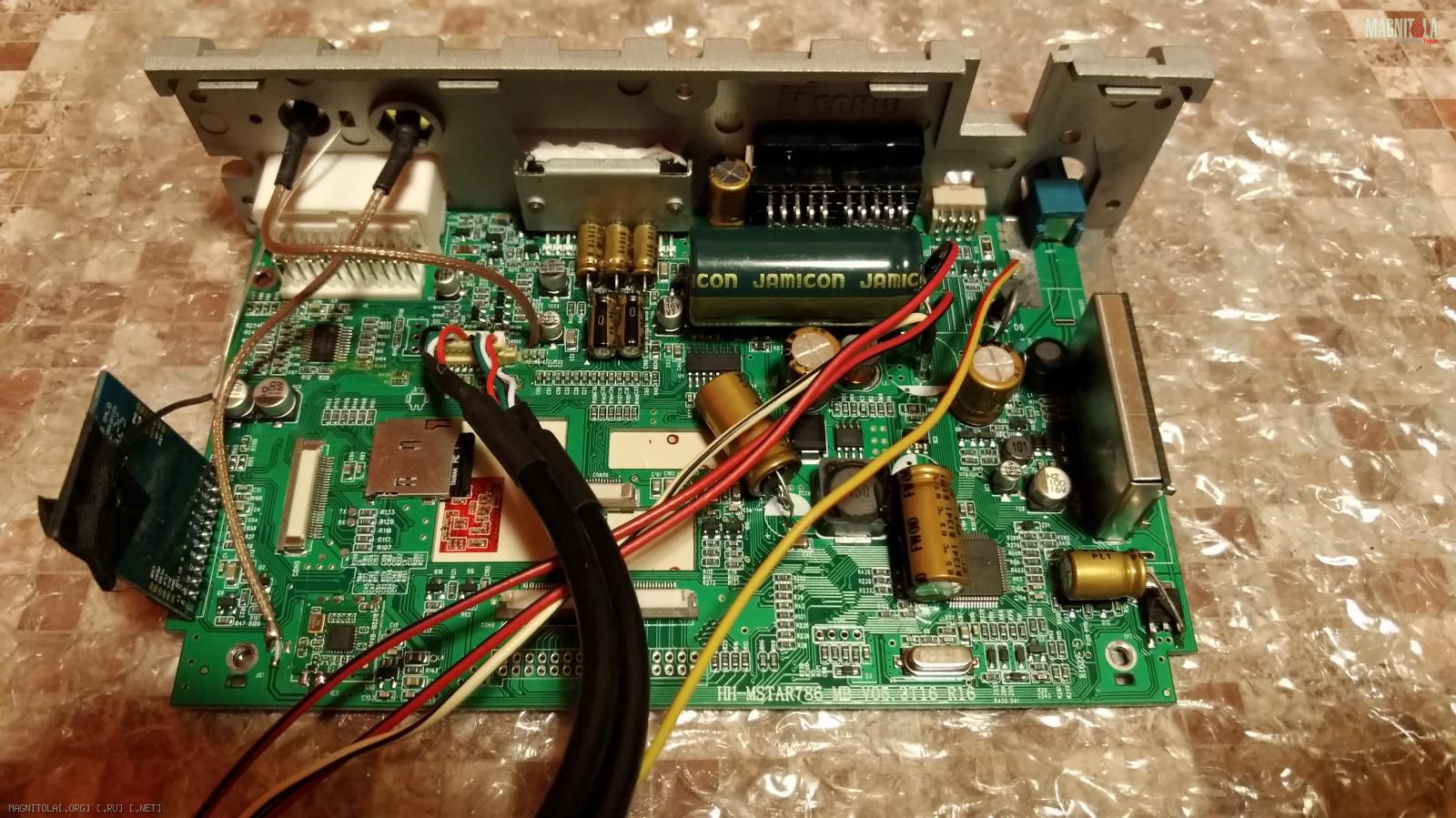

Как видим на этом фото, только в одном месте аудио такта произвести операцию замены заводских конденсаторов на нормальные можно сделать достаточно просто. Это конденсаторы с выхода BD3702FV на линейные выходы и с которых так же сигнал уходит и на микросхему ИУМ.
Собственно вот это место : Вложение 1149460
Штатные конденсаторы, все в этой группе, имеют номинал 10мкф.
При замене их на электролитические выводные конденсаторы аудио серии, подымать номинал их ёмкости особого смысла и соответственно большой нужды нет, но если уж так захочется, то номинала 22мкф будет просто с запасом с головой.
В моей концепции аудио системы в автомобиле будут использоваться линейные выходы, поэтому я их заменили и сделал это вот так, фото уже было, просто повторю: Вложение 1149464
Это фото как раз и демонстрирует то, что менять конденсаторы верхней и нижней группы будет ещё гораздо сложнее, т.к. там применены конденсаторы на два ряда меньше по типоразмеру/фромфактору.
Поэтому, если вы планируете использовать встроенный ИУМ и хотите заменить "глиняные" кирпичики верхней группы, то перед тем как менять конденсаторы средней группы, А ИХ ВСЕ РАВНО В ЭТОМ СЛУЧАЕ НУЖНО ТОЖЕ МЕНЯТЬ ИНАЧЕ СМЫСЛА В ЗАМЕНЕ КОНДЕНСАТОРОВ ВЕРХНЕЙ ГРУППЫ НЕТ НИ КАКОГО, то именно с замены верхней группы и следует начать.
Штатные конденсаторы там имеют номинал 1мкф. Использовать для замены номинал более чем 4.7 мкф абсолютно незачем.Т.е. из стандартного ряда номиналов конденсаторов можем использовать для замены номинал 1 мкф, 2.2 мкф, 3.3 мкф, ну и 4.7 мкф, но это уже номинал уровня как потолок.
Для этого, как мне видится, решением будет это изготовление переходной платки для монтажа на ней группы нормального типа конденсаторов, которая будет крепиться на пластине крепления ИУМ, и подключать новые конденсаторы тонкими проводами к основной плате к монтажным пяточкам на плате в местах снятых штатных конденсаторов, формируя геометрию этих проводков так, чтоб они не мешали потом менять и класть как на фото среднюю группу конденсаторов.
Надеюсь я доступно изложил такой способ решения задачи замены конденсаторов верхней группы.
Ситуация замены штатных конденсаторов нижней части, т.е. тех через которые аудио потоки с разных источников девайса приходят на BD3702FV, несмотря и на то, что там такой же крохотный типоразмер конденсаторов как и в верхней группе, уже проще...
И вот по чему...
Не знаю уж как кому, но мне лично из всех аудио потоков девайса, важен только поток андроид, т.е. тот, который мы получаем при проигрывании в плеере андроида аудио записей.
Всё, до остальных аудио потоков мне совершенно ровно ))).
Т.е. замены потребует всего пара конденсаторов.
Нет, ну в крайнем случае ))), можно извратиться и ещё заменить конденсаторы по аудио потоку идущему с радио, но потоки с навигации, блютуз, аукс, это точно совершенно лишнее.....
Номинал применённых в нижней группе конденсаторов так же как и в верхней, т.е. 1мкф, соответственно для их замены и критерии, которые я описал выше для верхней группы, точно такие же.
Вот....
Теперь осталось только собрать девайс, чтоб определить на какие конденсаторы приходят какие аудио потоки, чтоб заменить в требуемых местах.
Т.ч. продолжение следует :)...
27.06.2017, 15:44
Sky71
Re: Redpower 21157B и это всё о Нём.
В Redpower 3 анонсировали оптический выход. Если будет нормальная реализация, получится вполне достойное универсальное ГУ.
27.06.2017, 16:13
FFZ
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от Sky71
В Redpower 3 анонсировали оптический выход. Если будет нормальная реализация, получится вполне достойное универсальное ГУ.
Посмотрел видео RP, некоторые фразы улыбнулись, некоторые настроили, а в целом, особого прикола от такой оптики не увидел.
01.07.2017, 22:33
Smah2000
Re: Redpower 21157B и это всё о Нём.
Компания так круто позиционирует себя на рынке караудио и такое руко###ное видео... особенно понравился телефонный звонок!
02.07.2017, 10:37
slavka1010
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от Smah2000
Компания так круто позиционирует себя на рынке караудио и такое руко###ное видео... особенно понравился телефонный звонок!
Я уже написал в комментариях под видео, что они, конечно, молоды но пафоса можно и поменьше. А то, все во всем первые)))
02.07.2017, 13:26
ASmitt
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от slavka1010
Я уже написал в комментариях под видео, что они, конечно, молоды но пафоса можно и поменьше. А то, все во всем первые)))
Если будут делать хорошие железки, могут хоть матом на видео ругаться :)
---------- Сообщение добавлено 02.07.2017 в 13:26 ----------
а я думал FFZ работает в redpower
02.07.2017, 14:02
FFZ
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от ASmitt
....а я думал FFZ работает в redpower
Где я только не работаю ))), теперь уже и Redpower ))), пройдись по форуму поиском на мои темы, тогда ещё кучу имён брендов найдётся где я работаю ))).
Я уже неоднократно писал, что основная моя работа ни как, ни коим образом не связана с бизнесом кар-аудио в любых его проявлениях.
Кар-аудио для меня это хобби, это отдушина от всего того, что я просто обязан делать по жизни, будучи мужиком...
02.07.2017, 20:49
evgeniy979
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от FFZ
Где я только не работаю
Ты сказал хорошо - у меня такой проблем тоже и народы не понимают этот ответ никогда.Ты пишешь хороший тем всегда и я это спасибо говорю.Ты мужчина и сдаваться не делай никогда - хорошо?
04.07.2017, 22:45
HoSStiA
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от evgeniy979
Ты сказал хорошо - у меня такой проблем тоже и народы не понимают этот ответ никогда.Ты пишешь хороший тем всегда и я это спасибо говорю.Ты мужчина и сдаваться не делай никогда - хорошо?
Похоже на автоматический перевод с санскрита. Вы робот?
05.07.2017, 11:27
Василий Никитин
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от HoSStiA
Похоже на автоматический перевод с санскрита. Вы робот?
Собираем девайс.
Вот эта теплоотводная прокладка, о бережном и трепетном отношении к которой при разборке девайса и последующей работе с платой девайса, я ранее писал и предупреждал : Вложение 1153094
если всё же теплоотводная прокладка запылилась, то снять пыль можно с помощью безворсовой салфетки смоченной водой.
НИ КАКИХ СПИРОВ И РАСТВОРИТЕЛЕЙ, именно просто тёплая вода !!!
Ну и вот так должно в итоге получится : Вложение 1153096
это к вопросу какой длины провода соединения плат следует сделать, т.е. провода по длине следует сделать такими чтоб можно было в случае чего иметь нормальный доступ к телам :).
Ну и последний шаг в программе доработки системы силового питания девайса и управления питанием, это ввести в цепь АСС развязывающий диод: Вложение 1153098Вложение 1153100
как видим на фото, всё что нужно было сделать, так это разрезать провод АСС и в разрыв впаять диод и именно в таком направлении :), и не забыв о вопросах изоляции мест соединения/пайки.
И этот диод тоже можно вынуть из не рабочего компьютерного БП :).
Данное решение по вопросу подпора АСС, т.е. с применением конденсатора этого номинала, обеспечивает поддержание работы девайса после вынимания ключа из замка зажигания, в течении 16-18 минут в зависимости от того какой уровень напряжения в бортовой сети вашего авто.
Вот теперь когда девайс был собран, я смог доделать до конца доработку по аудио тракту. Вложение 1153112
Вот эти два конденсатора помеченные чёрным через которые звук от системы Андроид, т.е. из аудио плеера, видио плеера и приходят на уже ранее описанный главный чип девайса по звуку - BD3702FV.
Как я ранее уже написал, т.е. выразил своё понимание, я считаю, что в свете решения задачи по повышению качества звучания девайса и основным, и важным, и актуальным для большинства, является только этот аудио поток.
Упираться рогом, при такой плотности монтажа и мелкоскопичности деталей, за ради того, чтоб во что бы то ни стало, но тоже сделать замену конденсаторов по каналам передачи звуковых потоков радио, навигации, блютус, подпадает под категорию: твик ради твика... т.е. бестолковщина, т.к. полученный результат буде просто иллюзорен, нет в этих ауди потоках качества за которое можно бороться, чтоб не терять его на штатных конденсаторах...
В общем выпаиваем эту парочку : Вложение 1153116Вложение 1153114
и припаиваем нормальные: Вложение 1153118 НАСТОЯТЕЛЬНО ЕЩЁ РАЗ НАПОМИНАЮ!!!
После проверки сделанного, ОБЯЗАТЕЛЬНО СЛЕДУЕТ/НУЖНО ПОДКЛЕИВАТЬ КЛЕЕМ КОНДЕНСАТОРЫ К ПЛАТЕ!!!
Иначе во время уже реальной эксплуатации девайса, т.е. в авто, т.е. в условиях вибронагрузок, конденсаторы в какой то момент времени неминуемо всё же оторвут монтажные пяточки дорожек от платы.
Что ещё было сделано....
Замена заводской, т.е. изначально установленной в девайсе карточки SD 8гб на больший объём.
Ни каких хитростей нет, всё банально и стандартно.
Изымаем карточку из девайса, вставляем её в компьютер, выделяем всё что есть на карте и копируем в отдельную папку на компьютер.
Вынимаем карточку из компьютера, вставляемым новую чистую карту, всё содержимое из ранее созданной папки выделяем и копируем на новую карточку SD. Вынимаем карточку из компьютера и вставляем в девайс.
Всё, радуемся прибавке к жалованию ))).
Да, на всякий случай, изымать и тыкать SD карточку из девайса нужно при выключенном состоянии девайса. Вложение 1153138
В общем была на 8гб и имела вот такие скоростные показатели : Вложение 1153144
Стала на 32гб и вот с такими скоростными показателями : Вложение 1153136
Да, вот ещё что...
Производитель заявляет о том, что качество и надёжность приёма радио сопоставимо, т.е. на уровне, штаток весьма приличных премиальных авто.
Наш народ столько уже раз по крупному надерало наше любимое...., да и по мелкому ежедневно нас пытаются в обиходной нашей жизни надрать, что веры мало осталось в народе...
Поэтому меня просили обязательно Redpower 21157B проверить по вопросу радио.
Проверил.
В помещении, т.е. у меня на работе на столе, с подключенным вместо антенны куском провода 20 см, лежащем на столе рядом с БП и на куче проводов, девайс в режиме автоматического поиска легко и быстро наловил 19 станций в режиме стерео.
В этих условиях приём стабильный, шипения и гуляния/плаванья волны вещания во время приёма нет!!!
Соответственно понимаем, что с нормальной антенной с радио всё будет уж и подавно замечательно.
Итого.
Да, подтверждаю заявления бренда, радио в Redpower 21157B весьма и весьма достойного уровня!
---------- Сообщение добавлено 13.07.2017 в 14:23 ----------
В принципе всё, что планировал сделать по доработке внутри девайса я сделал.
Но остался только вопрос по части развязывающего диода силового входного питания на шине +12в, хватит ли его по температурному режиму, не будет ли он перегреваться в случае если девайс будет работать на акустику.
Мне этот режим по сути будет актуален только на не большой промежуток времени, но всё же, для кого-то, кто решится повторить доработки это может оказаться актуальным....
Просто условия на работе не позволяют подключить на все выходы девайса акустику и навалить на часок, чтоб проверить температурный режим этого диода.
Поэтому возможно и зря, но всё же перед окончательным закрытием крышки девайса, сделаю и прилажу пластинку из алюминия к этому диоду в качестве помощника для охлаждения, чтоб уж наверняка и быть спокойным :).
По доработке есть ещё задумка, приладить сразу в кабель для подключения усиление канала выхода Rem, чтоб не городить это возле усилителей системы.
Релюшки подходящие под эту задачу есть в наличии, полимерные предохранители тоже есть, коробочку под это хозяйство :) заказал, т.ч. на следующей неделе продолжу :), реализую задуманное, ну и конечно же выложу в тему.
---------- Сообщение добавлено 14.07.2017 в 12:32 ----------
На канале youtube бренда появился ролик о очередных изменениях ПО, которые были сделаны на 310-й серии их продуктов.Вот он :https://www.youtube.com/watch?v=i_bQG5MSBq4&t=180s
Почти половина ролика о изменениях, которые произошли в эквалайзере.
С одной стороны по сути внесённых брендом/производителем изменений в управление модулем эквалайзера не особо то и выдающиеся по современным меркам , НО тут в тени другой вопрос и значительно более важный...
В теме я уже многократно обращался к главному чипу девайса по части звука - BD3702FV.
И в тему прикреплял даташит на этот чип.
Те кому было интересно, смотрели этот даташит, а те кто попытался вникнуть в то, что там написано наверняка увидели в описании аппаратно заложенный функционал в BD3702FV и подметили то, что часть из него попросту не реализовано в конечном изделии, т.е. девайсе этой темы и ему подобных.
Т.е. тут мы имели ситуацию - аппаратно функционал есть, он просто заложен в девайс, но программно он не используется.
Собственно говоря в части этого ролика, на который я обратил внимание читающего этот пост про это и говориться, что в параметрический эквалайзер добавлена возможность изменять добротность Q по всем полосам регулировок и добавлен выбор частот среза рабочей полосы канала сабвуфер.
Так в чём же важность всего этого?
Почему я обратил на это своё внимание и пытаюсь донести это до остальных ?
А вот в чём...
В моей теме про инсталл в моём авто, где есть часть (ссылку я уже приводил в этой теме) о моих мыслях в вопросе выбора источника в замен ШГУ, да кстати и тут в этой теме тоже есть, где в ответ на мой анализ и вывод по общей ситуации выбора и приобретения альтернативных ШГУ писали в стиле, что можно купить подобное и дешевле, но на Али или ином китайском инет ресурсе и не переплачивать, что система Андроид в альтернативных ШГУ требует знаний и усилий, чтоб её правильно по вопросам ПО заточить под себя и свои потребности и т.д....
Но суть всех этих "аргументов" против локализованных наших брендов одна - у китайцев можно купить дешевле и всё тут .
Да, можно, я и тогда это не отрицал, и сейчас не отрицаю , и тогда ещё писал вопрос, и сейчас его повторю - а что делать если что-то с купленным подобным девайсом на китайских ресурсах произойдёт, что-то пойдёт не так, возникнут трудности с заточкой Андроид и прикладного ПО под себя?
Что?
А ни чего , в данной ситуации ты останешься один на один со своими проблемами и это будет плата за то, что пытался сэкономить, а в результате потерял больше , а порой и всё...
Вот в этом ролике от Redpower, да собственно как и всех его остальных роликах и лежит ответ почему не стоит вестись на чуть дешевле с Али... в чём принципиальная разница между продавцом с Али и локализованным брендом...
Локализованные бренды отвечают/поддерживают и по закону, и как видим по тому как ведёт себя Redpower и по жизни за то, что ты у них купил...
ну это нормально, что вопросы вопросы есть, данная серия и концепция совсем недавно вышла.
главное то, что всё по ходу развития все выявленные пользователями недочёты и баги ПО будут правиться.
о чём собственно говоря я и писал постом выше.
зы: к Microsoft вот тоже во все времена всегда куча вопросов по их недоработкам и ОС выпускаемыми всегда "сырыми" ))) и ни чо живём все ))), от ОС к ОС одно и тоже проблемы, дырки, баги .....
Win XP так и закрыли по техподдержке и развитию ))), так не до конца исправив косяки...
Это я заранее ))) так сказать ))) к сути тех комментариев к роликам на канале Redpower о том, что мол : "чо? всё? серию 310 выпустили, теперь про серию 180 и 210 теперь нам бедолагам их обладателям забыть?"
14.07.2017, 15:28
ASmitt
Re: Redpower 21157B и это всё о Нём.
Цитата:
Сообщение от FFZ
ну это нормально, что вопросы вопросы есть, данная серия и концепция совсем недавно вышла.
главное то, что всё по ходу развития все выявленные пользователями недочёты и баги ПО будут правиться.
о чём собственно говоря я и писал постом выше.
зы: к Microsoft вот тоже во все времена всегда куча вопросов по их недоработкам и ОС выпускаемыми всегда "сырыми" ))) и ни чо живём все ))), от ОС к ОС одно и тоже проблемы, дырки, баги .....
Win XP так и закрыли по техподдержке и развитию ))), так не до конца исправив косяки...
Это я заранее ))) так сказать ))) к сути тех комментариев к роликам на канале Redpower о том, что мол : "чо? всё? серию 310 выпустили, теперь про серию 180 и 210 теперь нам бедолагам их обладателям забыть?"
Просто будьте к ним готовы)
А я пока все жду свой планшет с "хорошим" андроидом(((
