к вопросу гальванической развязки

**Aleksey** · 24.02.2019 23:22

Сообщение от Koassary

Ох уж эта неопределенность

Посмотри лучше про стабилизатор.

**Koassary** · 25.02.2019 00:13

Сообщение от Aleksey

Посмотри лучше про стабилизатор.

прямо форд боярд какой то, ну а что там ты спрятал стабилизатор как стабилизатор

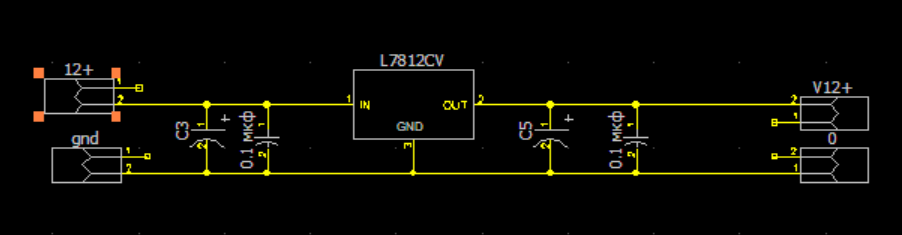

вот что осталось

Нажмите на изображение для увеличения
Название: Безымянный.png
Просмотров: 226
Размер: 15.9 Кб
ID: 1266979

подскажи только, где взять лучше питание: 1) с входящего фильтра питания в магнитоле или с приемной ножки одного из стабилизаторов

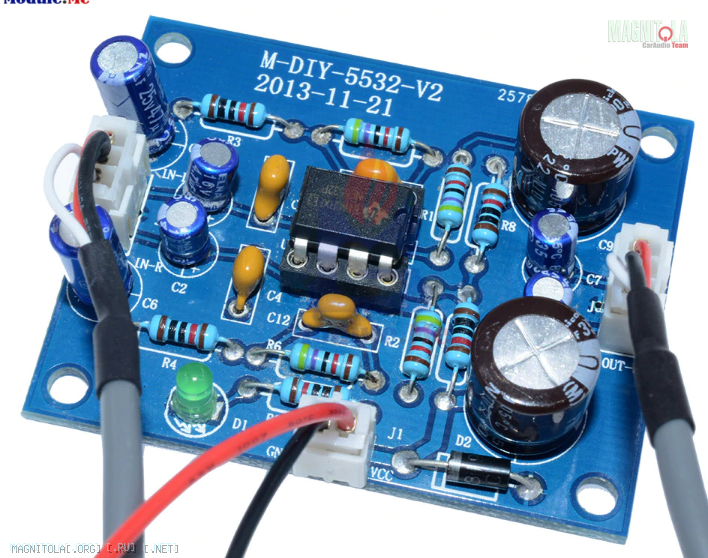

запитаю этим вот это

Нажмите на изображение для увеличения
Название: пред.png
Просмотров: 0
Размер: 590.3 Кб
ID: 1266981

и вопрос касательно массы: 1) во входящем звуковом тракте, можно использовать с тех же перемычек которые вы крепили с корпуса тюнера, или нужно прям с аудиопроцессора где поближе искать 2) в выходном тракте масса может касаться корпуса магнитолы (я просто проводки подпоял к 3,5 jack гнезду и интегрировал его в заднюю стенку -радиатор магнитолы) а в него уже 3,5jack-2RCA

**Aleksey** · 25.02.2019 00:18

Сообщение от Koassary

прямо форд боярд какой то

Для того, чтобы его пройти нужно начать его сначала!
Почитай тему - там есть все ответы на твои вопросы.

**Koassary** · 25.02.2019 09:05

Сообщение от Aleksey

Для того, чтобы его пройти нужно начать его сначала!
Почитай тему - там есть все ответы на твои вопросы.

прочитал, понял спасибо, только мельком была инфа касательно стабилизатора, что то говорилось про дельту u у 12 в стабилизатора, но я не понял в чем неправильность его использлвания... намываюсь, соперирую и надеюсь увидеть ответ

**Aleksey** · 25.02.2019 15:30

Сообщение от Koassary

только мельком была инфа касательно стабилизатора, что то говорилось про дельту u у 12 в стабилизатора, но я не понял в чем неправильность его использлвания...

Дело именно в этой дельте - чем она больше тем меньше помех\пульсаций... пройдет дальше. Даже если использовать обычные стабилизаторы(не LDO) все равно этой разницы будет достаточно.
Если ставить стаб на 12 вольт, то ему нечего будет стабилизировать.

**Aleksey** · 25.02.2019 15:47

Сообщение от Koassary

прочитал, понял спасибо, только мельком была инфа касательно стабилизатора, что то говорилось про дельту u у 12 в стабилизатора

Вот специально посмотрел.....
№98

В данном случае нельзя поднимать напряжение стабилизации - будет малая разница между входом и выходом, соответственно
помехи будут пролазить в питание ОУ. Стабилизаторы с малым падением тут не помогут.

№100

Если будет маленькая дельта(лоу дроп) то помехам не где будет оседать и они полезут в питание ОУ.
Так что, тут наоборот чем больше дельта тем лучше.

---------- Сообщение добавлено 25.02.2019 в 15:49 ----------

Сообщение от Koassary

может китайцы 12-36 для ne5532 писали, op275 то нужно поменьше

Они тут не при чем - они не для этого делали эту плату. Это универсальное устройство!
