дибилизм, если так прет от 5532 - проще сделать композит с BUF634, их для 16Вт меньше понадобиться
Вид для печати
дибилизм, если так прет от 5532 - проще сделать композит с BUF634, их для 16Вт меньше понадобиться
по-моему на веге на 634 кто-то ваял монстра на таком же принципе
Фотки не для пинающихся гуров, а кому интересно.
Нагружался один каскад(ЭВП с анод.нагрузкой) на 43кОм через ёмкость 1мкФ и 3(если точно то 2,82)
Сначала синус, ничего интересного.
Теперь 3мкФ П-импульс.
Две последних фото при увеличенной амплитуде(просто так :) )
Здесь 1мкФ

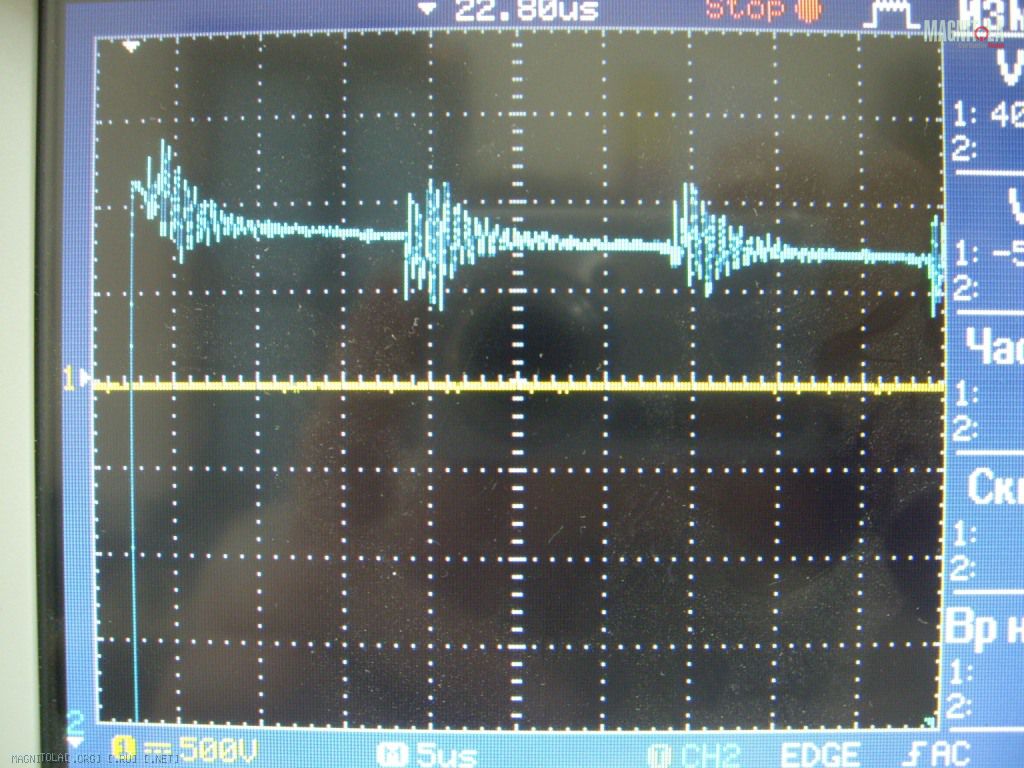

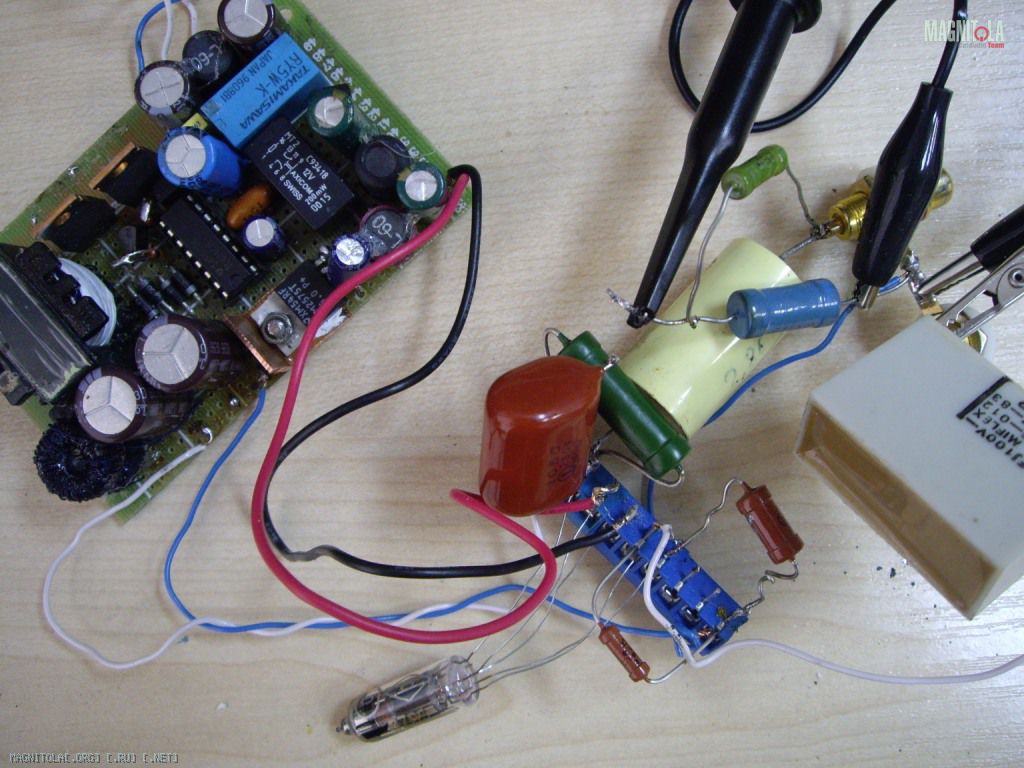

На первой картинке по-быстрому сгавняканный подопытный. На второй - площадка П-импульса(при большой развёртке), на на ней хорошо видно косяк питаловский(ушами кстати не слышимый) - последствия невычищенных 44кГц.
Кстати, звучит "подопытный" довольно приятственно, а вариант с 1мкФ может даже кому-то и больше бы понравился.
Картинки в предыдущих постах конечно несколько рафинированные, на выходе нагруженного УМ(не совсем идеального конечно)Вложение 215674Вложение 215676 не совсем бы так всё получилось.
П.С. Гена - цифровик с собственными гармошками >1%
Если на 20 Гц такое рисует то, это очень даже круто! :)Цитата:
Сообщение от Абент
Обычно такое наблюдается на 100...200... Гц.
Для интересующихся. Инновация.ж)http://www.stalker-lab.ru/forum/showthread.php?t=1175
не, нax, там регаца надо шоб картинки смотрeть
Дык там только одна лампочка-триод в режиме А :)Цитата:
Сообщение от Aleksey
