Стра###лищще. :) (особенно на последнем фото)Цитата:
Сообщение от Misterio1234
Ведь куча фото есть в инете, как это делать. Зачем 5 витков в первичке? Зачем столько проводов во вторичке?
Вид для печати
Стра###лищще. :) (особенно на последнем фото)Цитата:
Сообщение от Misterio1234
Ведь куча фото есть в инете, как это делать. Зачем 5 витков в первичке? Зачем столько проводов во вторичке?
Потому, что частота ШИМ не изменялась ;) , да и кольцо, судя по цвету- из распыленного железа, по типу №52.Цитата:
Сообщение от Абент
Частота там 40...50кГц, 4 витка достаточно.Цитата:
Сообщение от M.Knopfler
Сомнения у меня про №52, просто применять дроссельное железо с проницаемостью ~100 в транформаторе дц-дц...(?!!) Поправьте если ошибаюсь. Лет 15 назад попытка применить отечественный феррит1500 у меня закончилась полной неудачей, всё благополучно оказалось с 2000 и выше.

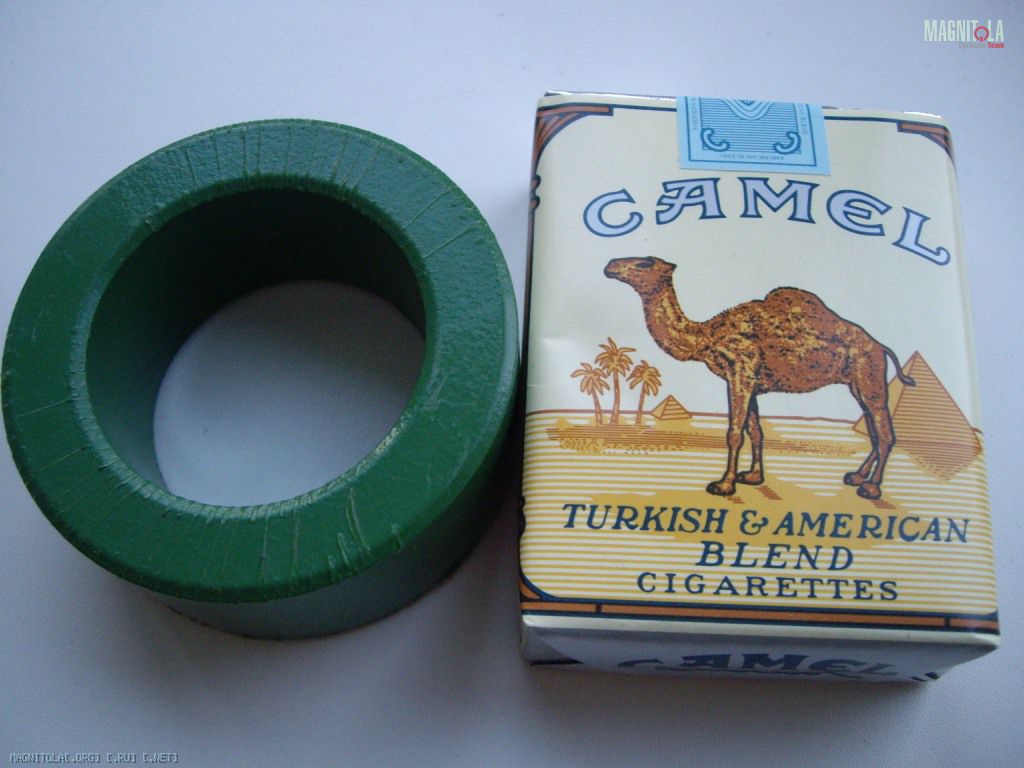

Хотя колечко из данного материалу у меня имеется Вложение 218332,в течении недели-двух постараюсь испытать в обсуждаемом применении.
Misterio1234, качество намотки транса влияет на многие параметры ПН (а значит, усилителя тоже). С такими "дреддами" можно запоганить усил. Посмотрите в соседней теме как Денис (M.Knopfler). Пост 1709 - фото именно его тр-ра.
А . вот вы где .
спецы подскажите можно ли поставить низковольтные шоттки в ибп усилителя на замену родным
у меня завалялись кучка SBL3040
у которых падением напрж гдет 150мв
у тех что в усилителе гдет 400мв
помоему должен немного повысить кпд бп
Пустое.Цитата:
Сообщение от Metall4
Ничего там не повысится(ну если только на ноль целых,...), а надёжность снизится. Ещё и колхоз, в комповых бп им место.
шотки всяко лучше даже обычных фастов, вот только эти по напряжению не пройдут
если в усе на плечо 30-35в то почему не подоидет 40в диод?Цитата:
Сообщение от A!exT
потому что обратка должна быть минимум в 1,57 раза выше (а лучше в 2 раза)
Vdc=0,636*Vac-Vf
