Тюнинг Усилителя

**A!exT** · 05.03.2010 23:40

схема перерисовывается с платы за пару часов

**MAGNITOLA** · 05.03.2010 23:40

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Easton** · 06.03.2010 00:04

Сообщение от A!exT

схема перерисовывается с платы за пару часов

Как? Ручками что ли!

**andr_l** · 06.03.2010 00:05

Сообщение от Easton

Ну типа, того. Может на какие мысли наведет, как пример для копирования. Как довести Mystery
до такого состояния.

А зачем?

Что в "хайенде" то не устраивает?
P.S. а мистери щас до фужина довела

оказалось, что у того размеры больше подходящие для мидбасового канала для моего авто. на днях попробую переключиться с pdx на фужн

**Easton** · 06.03.2010 00:09

Сообщение от andr_l

Состояния чего?

Ну, чтобы Mystery заиграл также как Pioneer

**andr_l** · 06.03.2010 00:13

Сообщение от Easton

Как? Ручками что ли!

если ручками никак, то может http://remont-aud.net/load/67-1-0-1309 поможет

---------- Post added 06.03.2010 at 00:15 ----------

Сообщение от Easton

Ну, чтобы Mystery заиграл также как Pioneer

я думаю если говорить об моих мистерях, то наверно пионеру придеться стремиться к лучшему

---------- Post added 06.03.2010 at 00:16 ----------

http://www.instrukcia.ru/product_inf...ducts_id/61953
вот еще одна ссылко, но за жутко большие деньги

**Easton** · 06.03.2010 00:22

Сообщение от andr_l

если ручками никак, то может http://remont-aud.net/load/67-1-0-1309 поможет[COLOR="Silver"]

А там, что только для своих? Куда тыкать для сскачивания? У меня чего-то не хочет.

---------- Post added 06.03.2010 at 00:23 ----------

Да, кстати, а что толку в схеме. Если я в этом

**andr_l** · 06.03.2010 00:24

там надо региться, а если на это нет времени, то я дал вторую ссылку за 80 рубликов

У меня мануала нет - по причине ненужности, поэтому могу только ссылками поделиться

**Easton** · 06.03.2010 00:24

Наверное, еще что-то понадобиться?

---------- Post added 06.03.2010 at 00:26 ----------

Сообщение от andr_l

там надо региться

А может кто поможет? Из своих. Нет таких?

**FFZ** · 07.03.2010 23:40

Сообщение от Easton

Наверное, еще что-то понадобиться?

---------- Post added 06.03.2010 at 00:26 ----------

А может кто поможет? Из своих. Нет таких?

проблема нипанятна

, а в чём вопрос зарегистрироваться то на сайте?

**ТУРБОСАБ** · 08.03.2010 00:32

Вот еще одна поделка - готовилась под лозунгом "Даешь Мистери под саб!"
Точнее сей девайс планируется пустить 2мя мостами на два 8" саба.
В усилителе:
1.Перемотан трансформатор
2.увеличена емкость в первичке и вторичке в 2 раза
3.Заменены выходные транзисторы 718/688 на Tip35/36
4.3.Заменены драйверные транзисторы на 139/140
5.Увеличена емкость конденсатора ООС до 200 мкф
6.Заменены резисторы 0,15 от 2 вт на 5 вт (двухватные грелись и воняли при первых испытаниях)
7.Увеличена емкость проходных конденсаторов (было 2,2 мкф, стало 50 мкф)
8.Добавлены 2 ключа в ПН - на плате место под них есть, но они не распаяны.
9.Перестроена защита Выходных каскадов.

Ток покоя не выставлялся (усь под сабовый диапазон, думаю в этом назначении ток покоя не актуален)

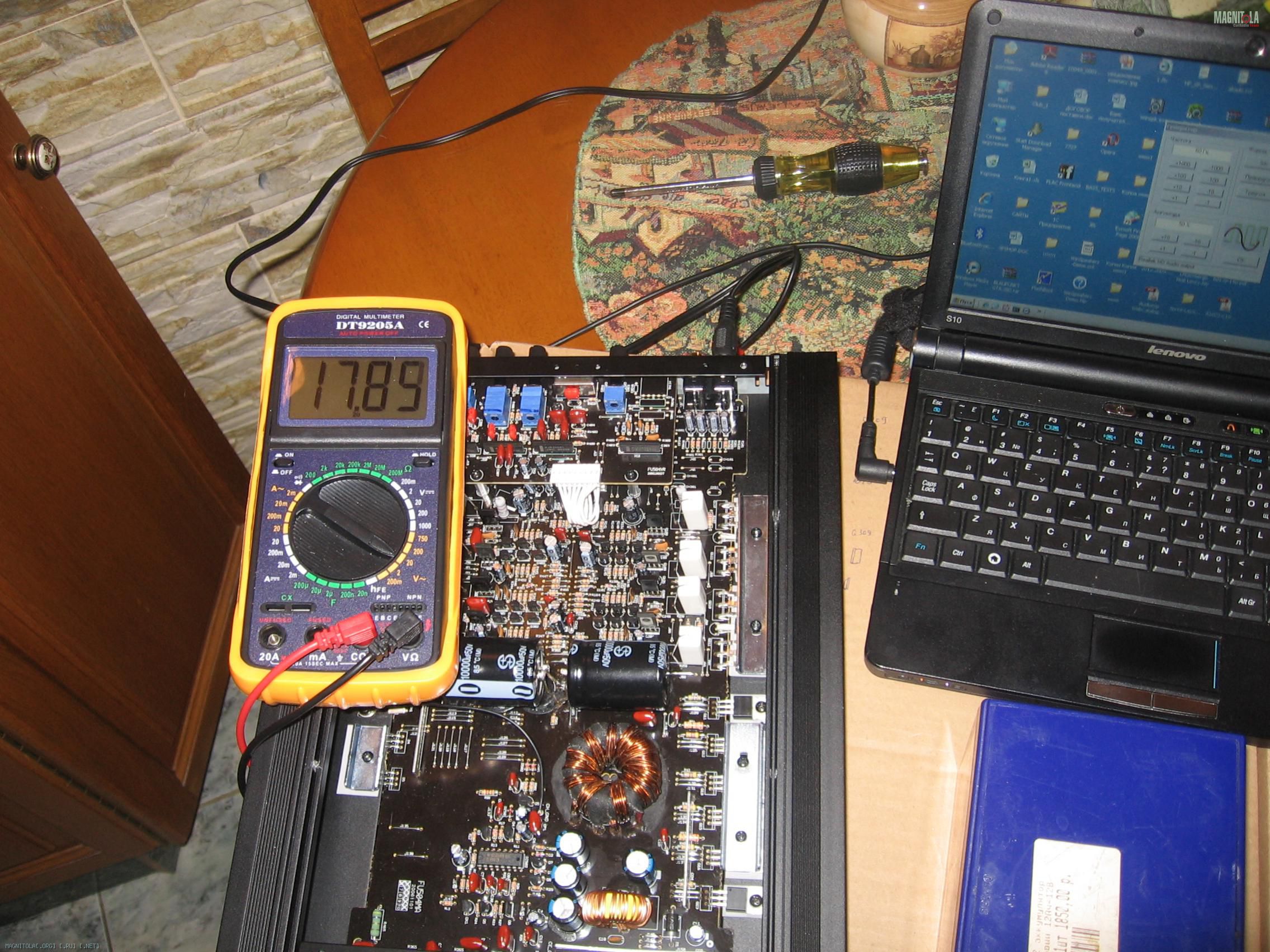

На фото - 1 канал спокойно вытягивает 82 вт на нагрузке 3,9 ом
