Я бы посоветовал анодное подавать через "электронный дроссель" на мосфете.
Плавное нарастание U (скорость зависит от номинала С6), доп фильтрация помех.
Если добавить стабилитрон в цепь затвора (на схеме нет) то анодное можно
застабилизировать.
Вложение 93046
П.С. Я не знаю на какой частоте у тебя работает ПН, но вполне возможно, что кенотрон с ней не справится.
И так проект jensen по русски!!

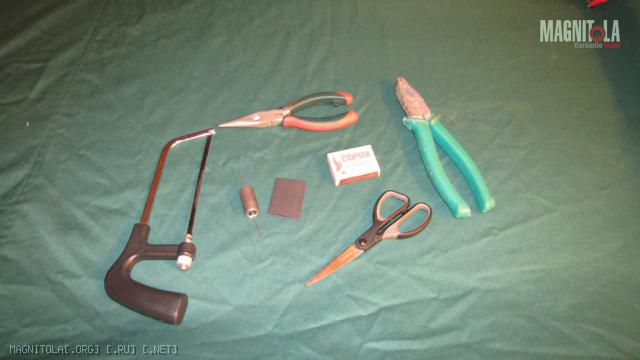

Вложение 93064 И так что нам нужно..

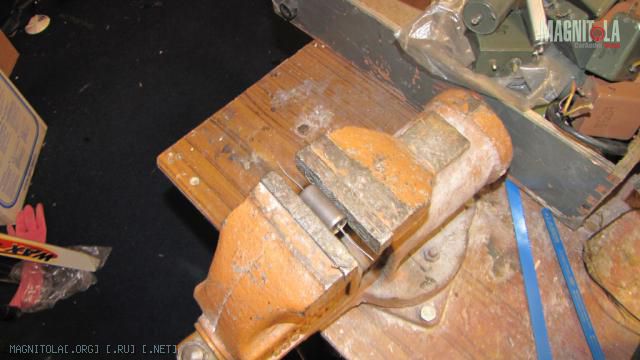

Вложение 93074 Зажимаем к40у-9 в тисках..

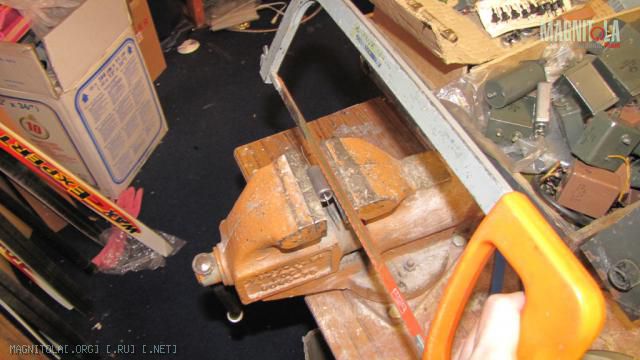

Вложение 93073Берем напильник и акуратно начинаем пилить! Главное не переусердствовать, пропил должен быть не более 1,5 мм, если при пилении повредили внутренности конденсатора (бумагу) то кондер в мусорку.

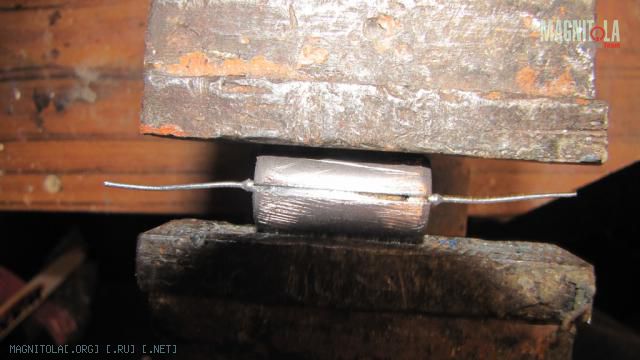

Вложение 93072 Такой вот пропил..

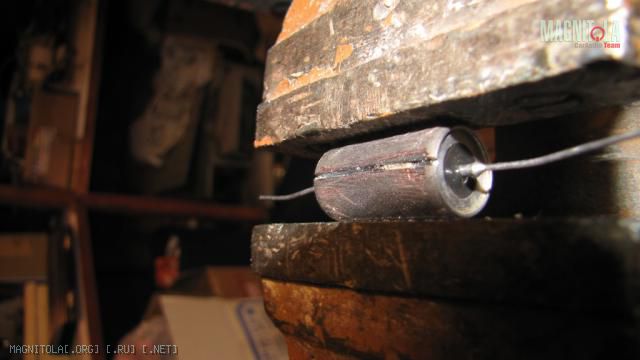

Вложение 93070

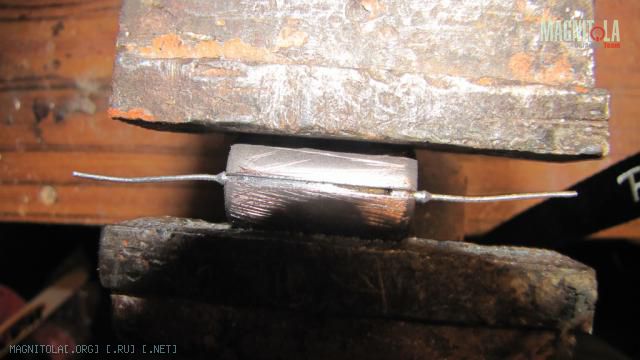

Вложение 93063

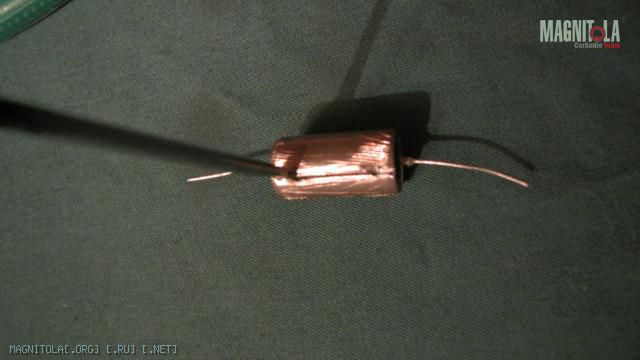

Вложение 93069 В пропил акуратно вставляем отвертку и немного раздвигаем "створки"

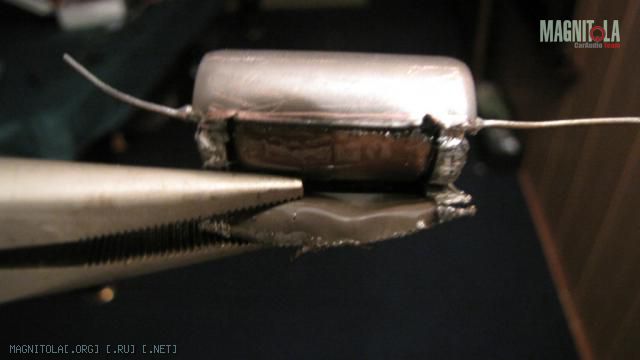

Вложение 93065 Аккуратными движениями инструмента снимаем кожуру с кондера! Это относительно не сложно..

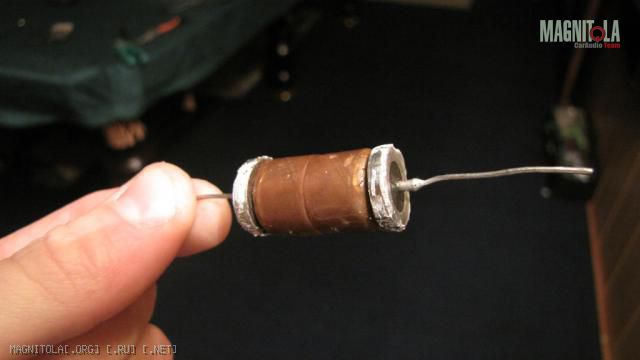

Вложение 93076 Получаем такой вот кондер.

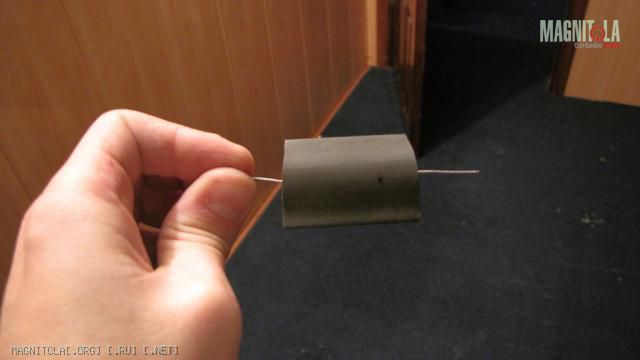

Вложение 93068 Вставляем его в термоусатку. И обжигаем.

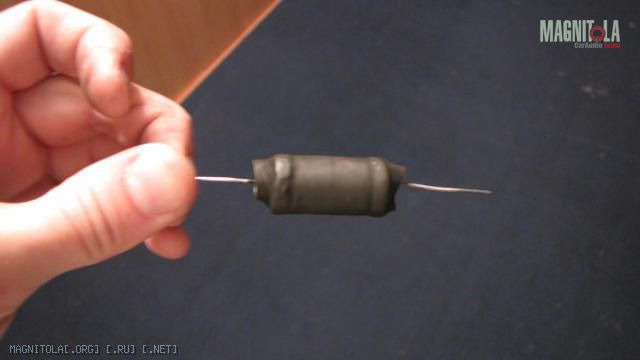

Вложение 93071 В конце получаем такой вот результат.

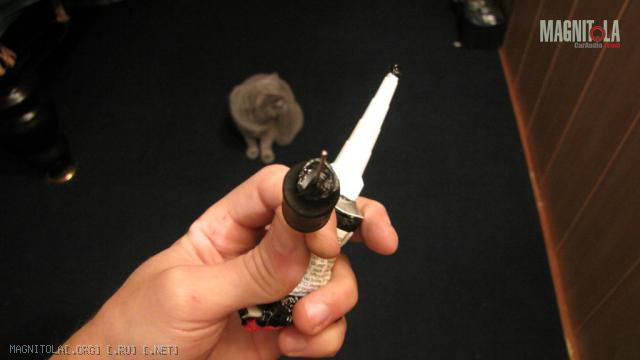

Вложение 93075Для 100% уверенности заливаем бока герметиком.
Вот и все, немного времени и конденсатор ценой 15-25р. начинает играть как http://www.samodelka.ru/cats/118.htm
Экономия денег сумашедшая!:good2:
а на фотке ножовка по металлу :).Цитата:
Сообщение от vladan-ODR
Разве можно такие вещи публиковать! Бизнес производителей высококачественных компонентов в опасности! Резьба по резисторам и выпиливание конденсаторов составят им конкуренцию. (Ещё можно выковыривать кристаллы из мощных транзисторов и в красивые баночки вставлять. Тоже занятие!):laugh2:
Уважаемый топикостартер у меня вопрос?
В первую очередь почему накал именно 12 вольт а не 12.6? По паспорту у каждой напруга на накал 6.3 следовательно у двух последовательно 12.6 это первое минимальная напруга накала 5.7 а максимальная 7В. Не понял куда делся шун с катода(может его не видно)? и чем обусловлен выбор такого низкого напряжения на аноде? и чем вас не устроил навесной монтаж? А как вам 6Н1П и 12AU7 в этой схеме?
Накал в новой редакции преда будет именно 12,6 на нынешнем макете вольтаж "плавает" от 12в-12.8в. На фото видна только верхняя часть платы много прелестей (шун) с низу, будет аремя сделаю фото. Навесной монтаж не устроил. В наличии имею 6н1п и 12AU7 но пока нет не какого желания с ними эксперементировать. С напряжением на аноде идут эксперементы..
Ответ на все и не о чем, спасибо вы сами с паяльником сидите? али вам это все кто-то делает.
Вот например:
Цитата:
Сообщение от Doctorbit
это ответ от Капитана очевидность, Спасибо я и так вижу что не устроил.Цитата:
Сообщение от vladan-ODR
если не хотите некому не о чем рассказывать а хотите только продать то что сделали, то вэлкам.
Вот еще:
Цитата:
Сообщение от Doctorbit
Что могу сказать спасибо за развернутый ответ. Хоть схемку бы дали а то как так критиковать или восхищаться? вот и приходиться гадать где у вас что есть, и мне кажется(могу ошибаться) что на первой фото платы лежат на листе бумаги и с низу платы пусто.Цитата:
Сообщение от vladan-ODR
6н1п это пальчиковый аналог 6Н8С(не совсем он меньше гораздо), а 12AU7 от тудаже но уже по параметрам сильно ближе к 6SN7 но тоже пальчик.
Меня очень интересует анодная напруга, так как в справочнике пишут 300 вольт а тут 80.
Про БП:
Анодную задержку можно ввести на биполярах например, лучше на поливиках
Да - жесть это. Вся тема.
---------- Post added 06.12.2010 at 15:51 ----------
А как же души усопших немецких инженеров, придающие звуку теплоту? )))Цитата:
Сообщение от Doctorbit
Тема жесть или не жесть каждый решает сам. Каму не по душе мои начертания я не обидчивый...
Писать красиво как я уже говорил не умею.
Почему 80в. а не 300в. Как в справочнике, 300в это максимально что выдерживает лампа, зачем лампу изначально загонять в сложные условия работы? Для большинство ламп для получения линейной характеристики достаточно напряжение 100-200в. (к оконечным каскадам это не относится.) Не надо забывать что у меня предварительный усилитель, с коэф.усил.0-1. Еще как то 300в в машине да еще постоянно с экспериментами как то пока не готов.
Почему не навесной а такой, все просто, были платы для домашнего предварительного усилителя и на базе этих плат был собран автомобильный, поэтому БП отдельно от платы преда. Как уже сказал к новому году думаю будет единая плата. Сам я не сторонник навесного монтажа.
Кто чей аналог я в курсе. JПальчиковые лампы мне не симпатизируют внешне J да и у меня обширная коллекция 6sn7 и 6н8с зачем городить что то???

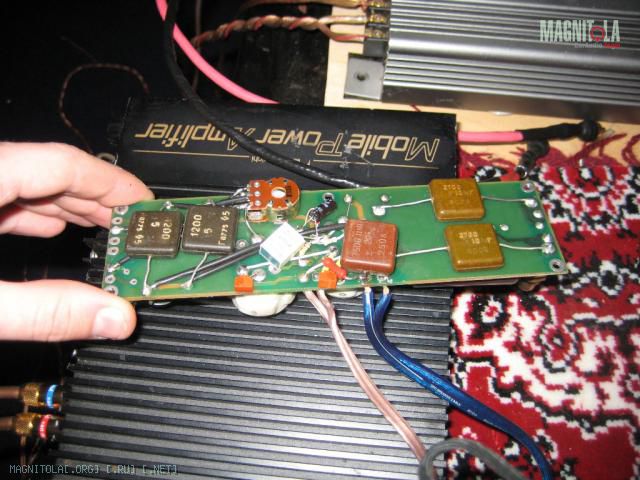

Выкладываю фото одного из вариантов преда.
Вложение 93529
