понял,в общем меняй все кондеры а там чем смогу,помогу если чтоСообщение от h.a.m.
Форум автозвука и установки музыки в автомобиль
Репутация: 0
понял,в общем меняй все кондеры а там чем смогу,помогу если что
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 0 WextiN, перепаял кандёры на блоке А2, включил, вроде работает: транс "загудел". щёлкнули реле, вроде как включился, но лампа индикации работает: показывает перегрузку по правому каналу, индикаторы перегрузки теперь не моргают и светит только половину!? Дальше, заменил кандёры на блоке тембров (некоторых кандеров теперь и не найти пришлось ставить близкие по номиналу) включил: перестали включатся реле лампа индикации работает как выше написано. Честно говоря в нем установленные детали не соответствуют схеме, должны по схеме полярные кандеры стоят а стоят не полярные. Но тут фиг знает кто что делал, видимо что под рукой было то и паяли вдруг заработает. И такой вопрос с блока питания должно идти +35 -35 (эти напряжения есть на предохранителях), +28 -28, но что-то 28 нету негде. Может транс погорел когда я случайно коротнул выходным транзистором об массу +35В (но предохранитель сгорел я его поменял, транс правда погудел секунды 3).
Репутация: 0 нужно было сразу менять ВСЕ конденсаторы,неполярные в блоке а 2 заменил?
неполярные в блоке рег громкости заменены?
где не поменял конденсаторы?
нажми кнопку сзади усилитель и проверь на оконечниках постоянку,коротнул же ты в прошлый раз стабилизатор напряжения поэтому начнём с этого,индикатор горит т.к постоянка на каком то из каналов.делай фото того что заменил

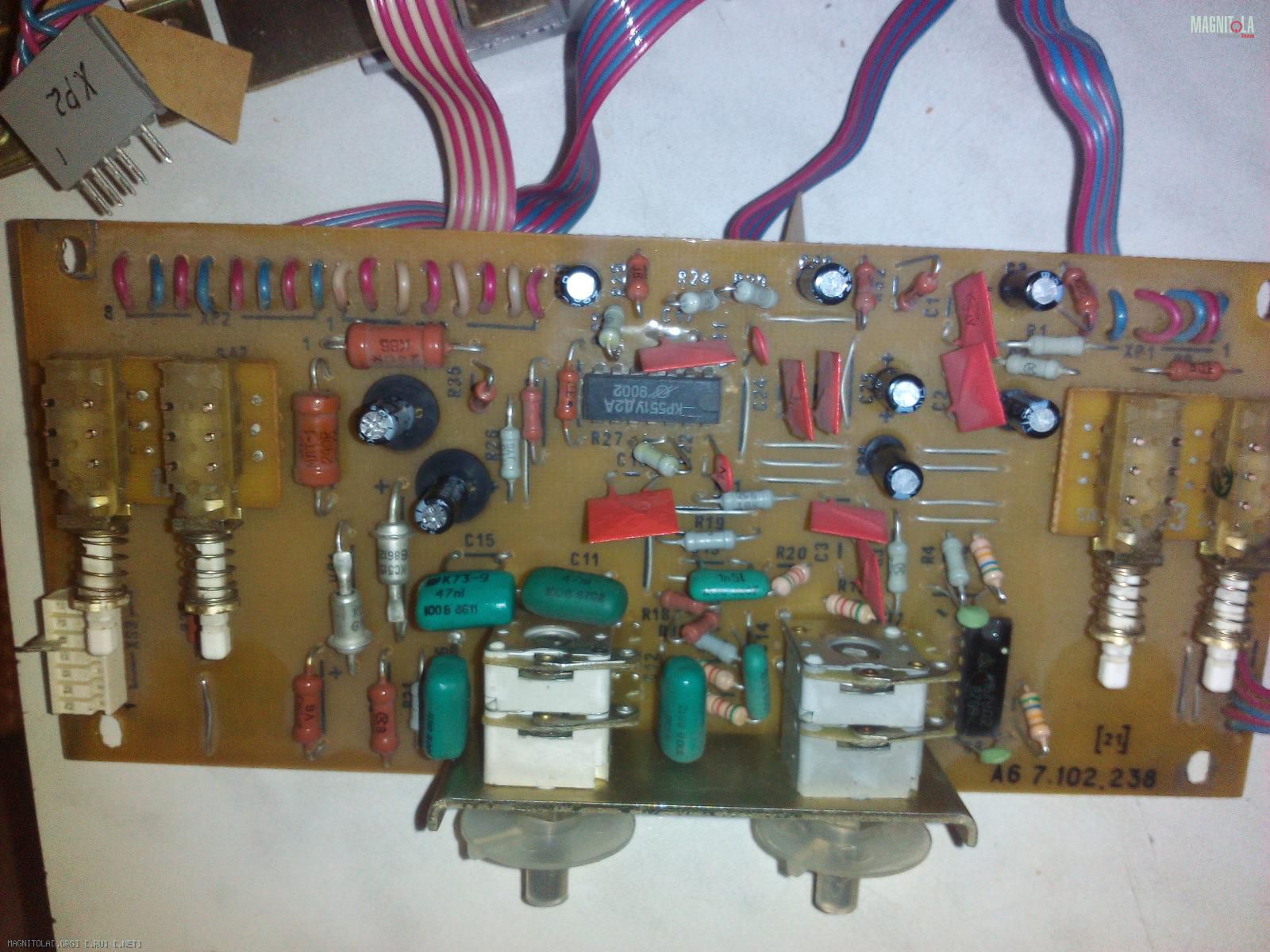

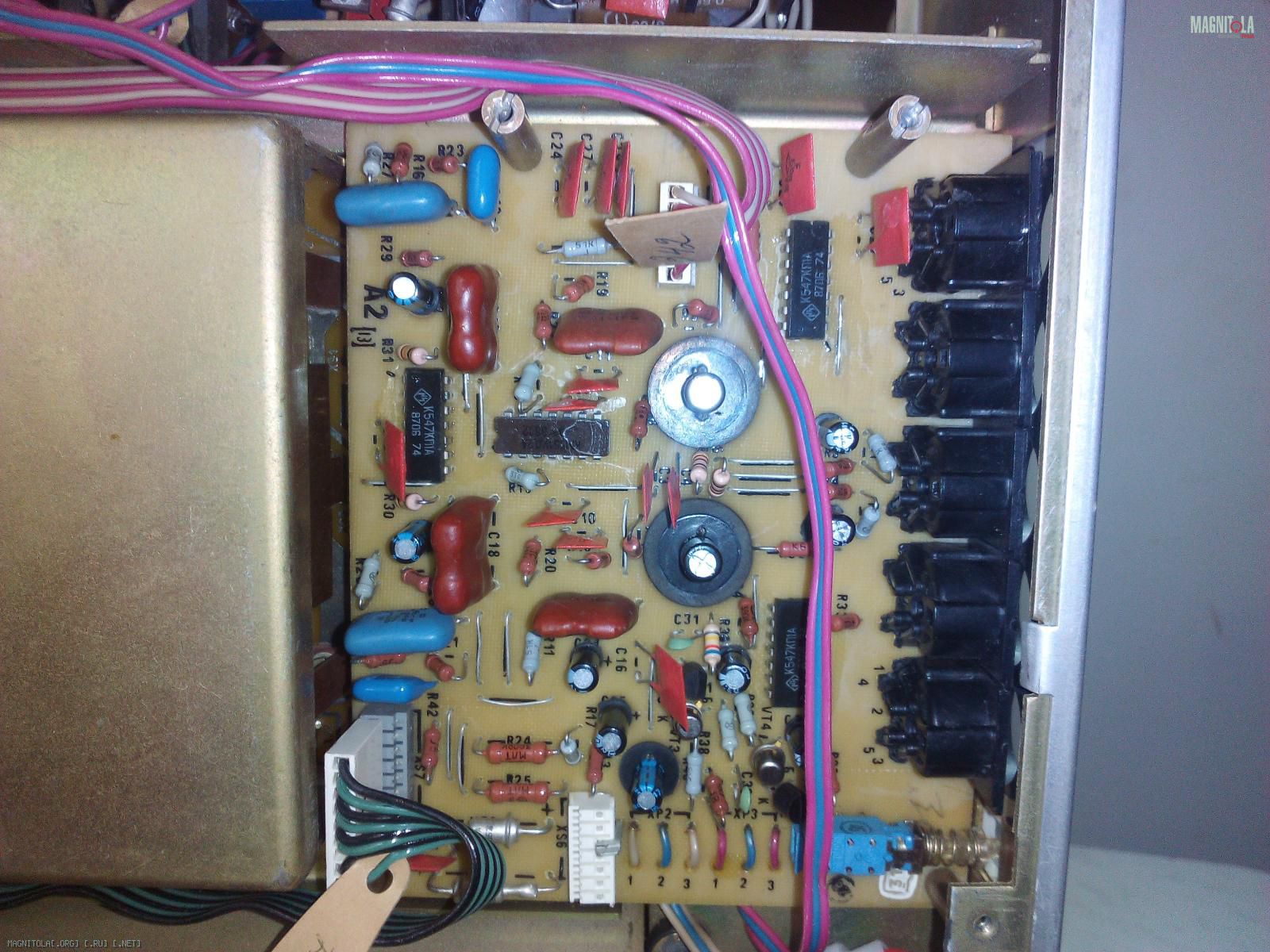

Репутация: 0 WextiN, В блоке А2 поменял все электролиты, то же в блоке А6, осталось в блоке А5. Фото сделаю этих блоков, но попозже. Менять пока не буду в блоке индикации, защите. В УМ придётся сначала их выпаивать поскольку на одном блоке не понятно полярные или нет. Так же в блоке А6 стоит полярник а метки + на плате нет, попал в ступор, впаял как стоял прежний. Включаю на короткое время чтоб не спалить совсем ну и проверить не накосячил-ли где. Забыл прошлый раз дописать что замерил контрольные точки 1 на блоках А1 и А3 дак вот но одной было +35 на другой 0. Сдохли стабилизаторы напряжения, по схеме должно +-23в (ты правильно подметил). Насчёт индикации неправильно я объяснил, он работает но на полмощности, верхняя часть горит а нижняя нет и как-то тускловато нет яркости.
Репутация: 0 меняй стабилизатор и яркость появится, т.е у тебя сейчас половина блоков без питания либо + отсутствует либо минус смотри какой спалил кт 973 или кт972. И проверь транзистор Вт 1если память не изменяет то кт3107,от него к стстабилизатору идет вроде как 10 вольт, должно быть по схеме, точно уже не помню, найду фото скину

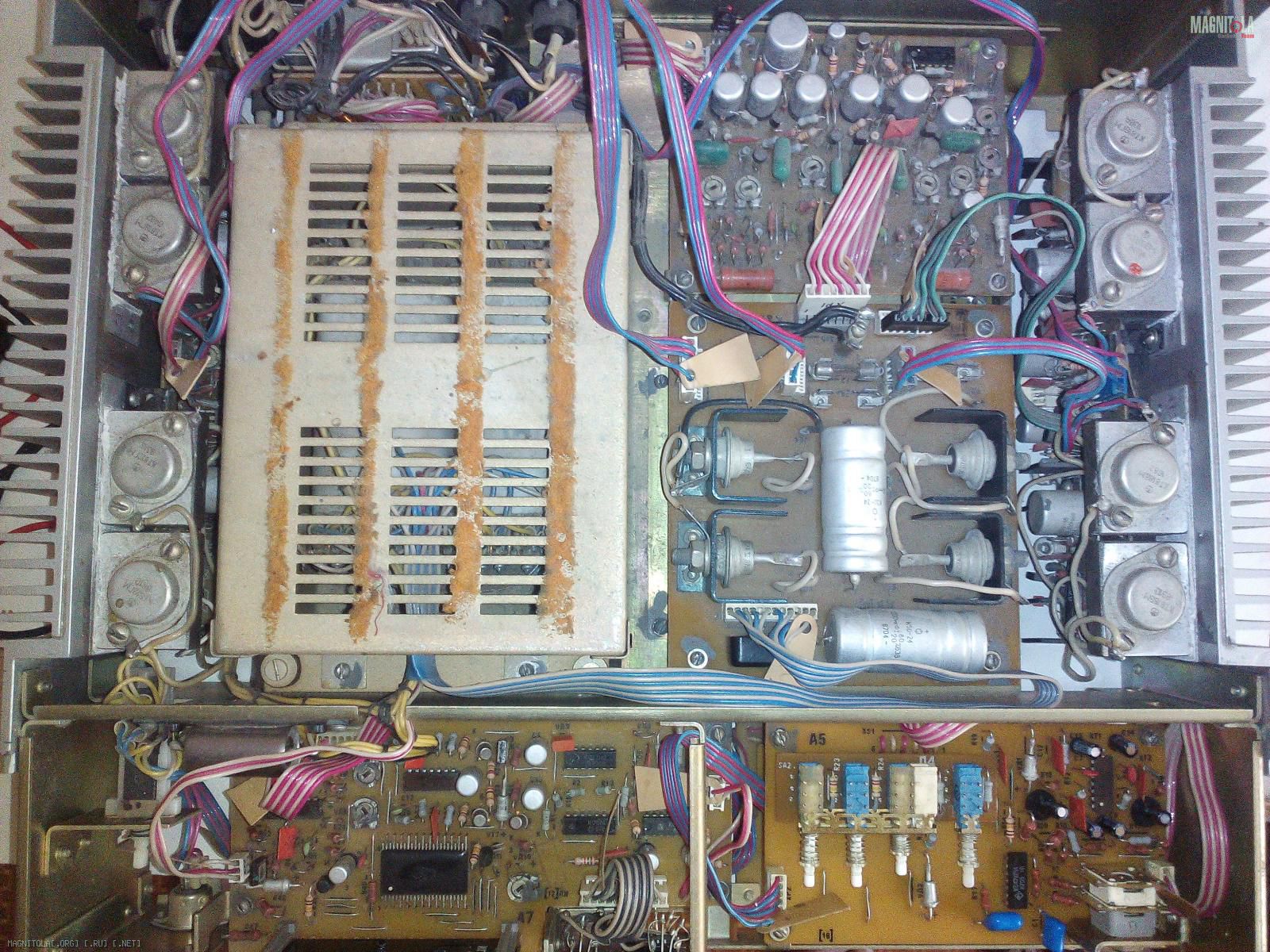

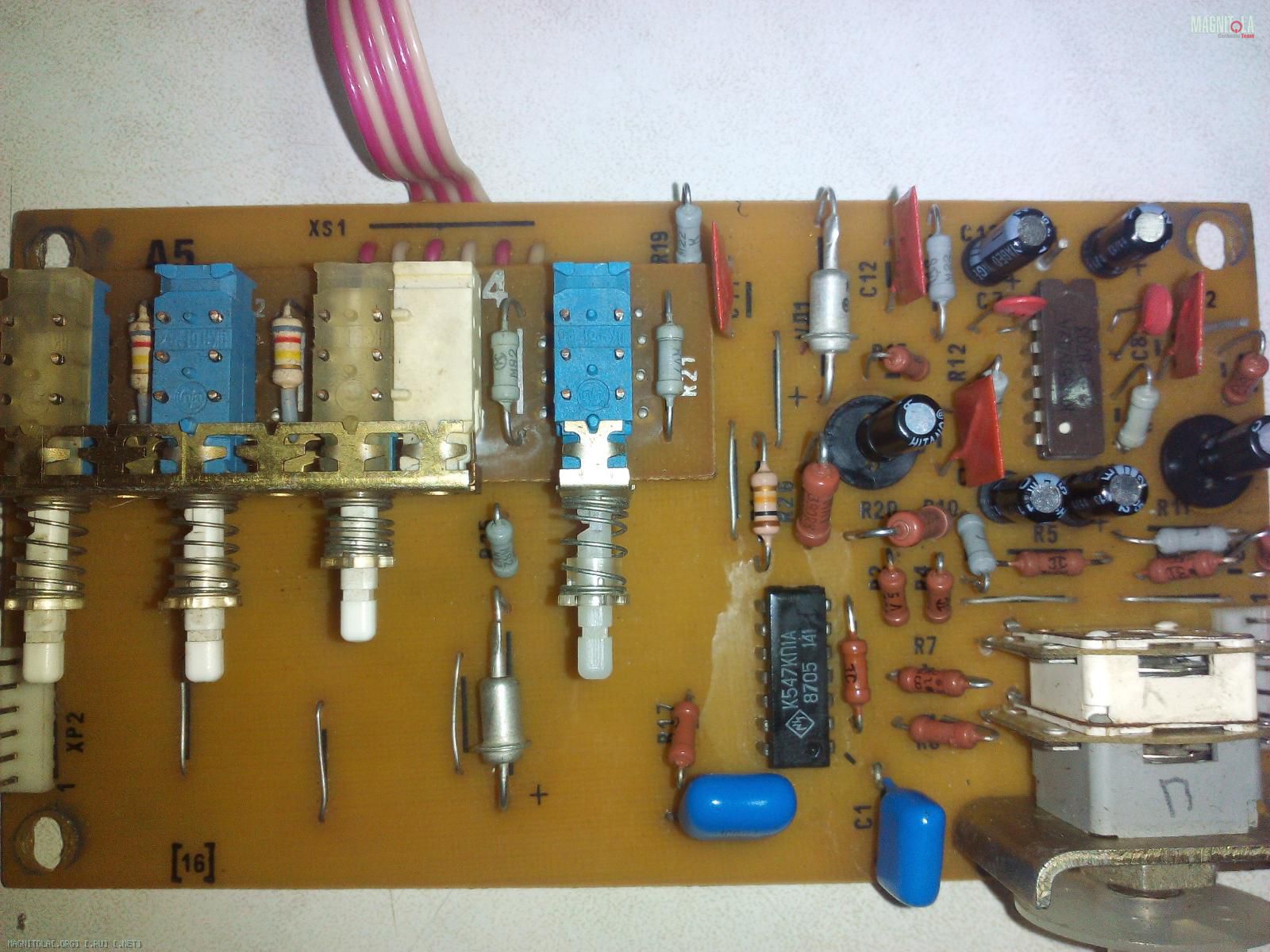

Репутация: 0 WextiN, поменял кандеры в блоке А5. Фото замены:

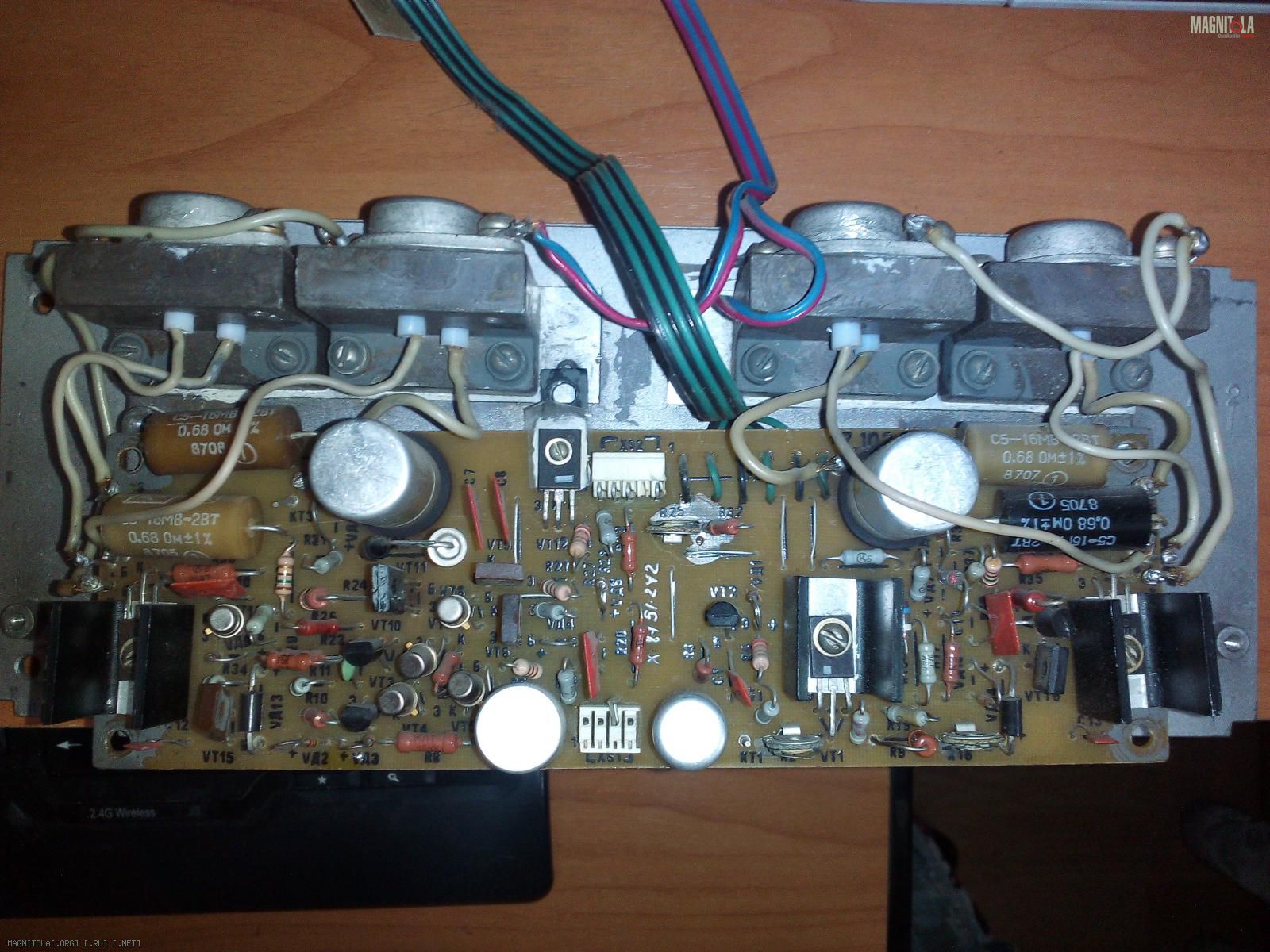

В блоке А3 непонятно для чего сдвоены диоды.
Провёл тестовое включение стабилизаторы целые, виноват был R9 на А3 предыдущий был большего сопротивления вот и не работал. Такого номинала найти пока не могу поставил больше в 2 раза для проверки. На контрольных точках 1 расхождение в 3 Вольта. Проверил постоянку на выходе: в правом +0,01 в левом -0,03. В правом канале звук идёт еле-еле. Придется С2 С4 на А3 ещё поменять.
Заменил С2, С4 в А1,3. Звук пошёл с обоих каналов (ура).
Неполадки: 1) не работает индикация правого канала хотя светодиод перегрузки моргает (при включении немного побегает и усё стоит на месте. Видимо где-то дохлый кандер. Буду искать.) 2) треск, шум, гудение в левом канале (если сигнал подать на прямую через вход усилитель то выход чистый без искажений, накосячил наверно в блоках А2, А6,). Акустику пока не подключаю, слушаю через динамик подключенный через выход наушники.
Поменял кандёры в блоке индикации, заработало как надо. Шумы пока исчезли. Но вот с регулировкой громкости теперь беда: как-то слишком много её теперь. Регулятор до половины не доходит индикаторы показывают 100 и перегрузка.
Репутация: 0 Собрал, включил, пошел дым, разобрал сгорел опять Р9. Что за напасть с этим резистором, горит на +23. Походу где-то коротит + на массу. Займусь после праздников.
Репутация: 0 Стабилтзатор накрылся то и горит r 9
Репутация: 0 Стабилизатор целый, коротило проводку с предусилителя. Замыкало об шасси. Заменил R9, свозил на дачу там погонял аппарат. Поёт хорошо, верха, басы, всё прилично, не пшикает на верхах не бубнит на низах. Нашёл ещё недостатки: громкость когда на нуле все равно звук идет, не работает фильтр инч (вроде как должно нижние срезать?), при переключении входа (допустим подключено на вход универс., переключаю на магнитофон) прослушивается на небольшой громкости отключенный вход. Ну и как писал выше как-то регулирование громкости не правильное очень сильный сигнал идёт.
Репутация: 0 На счёт громкости менять регулятор,он там дебильный.
фильтр инч работает скорее,просто на слух этого не уловить особо,с магнитофона фон очень маленький будет,а вот с проигрывателя вообще кошмар.
ну и работает-да славно)
