Цифра в звук. Тест с продолжением.

TTL -> глаз = эт оптика
TTL -> кондер - резистивный делитель = кокс для бедных
TTL -> кондер - транс - резистор = кокс для эстетов
все жестко стандартизировано, куча схемотехнических вариантов в сети валяется, все стандартные варианты в даташитах на DIT нарисованы - даже мозк включать не нужно

в обратную сторону интересней:
Coax -> резюк - кондер - DIR (если умеет)
Coax -> резюк - транс - DIR (трансы бывают 1:1 или с усилением)
Соах -> резюк - усилитель до TTL - DIR (все так умеют)

Дядя Фёдор не даёт Липай ругать в своей теме - флудом критику обзывает бум "флудить" в данной теме.

Итак, как вы уже поняли, это тема не про Липай ниразу, их я не полюбил, уж извиняйте.

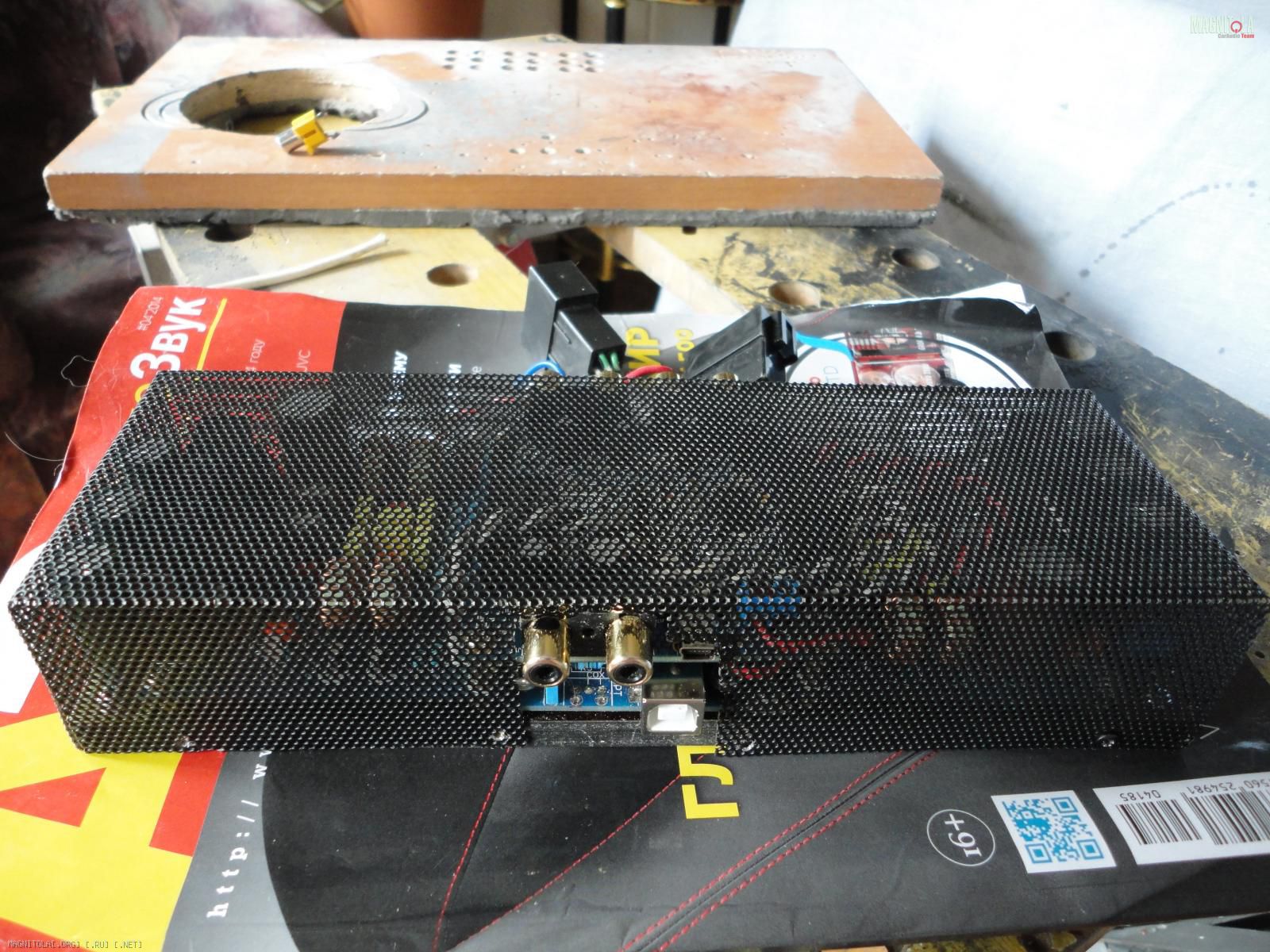

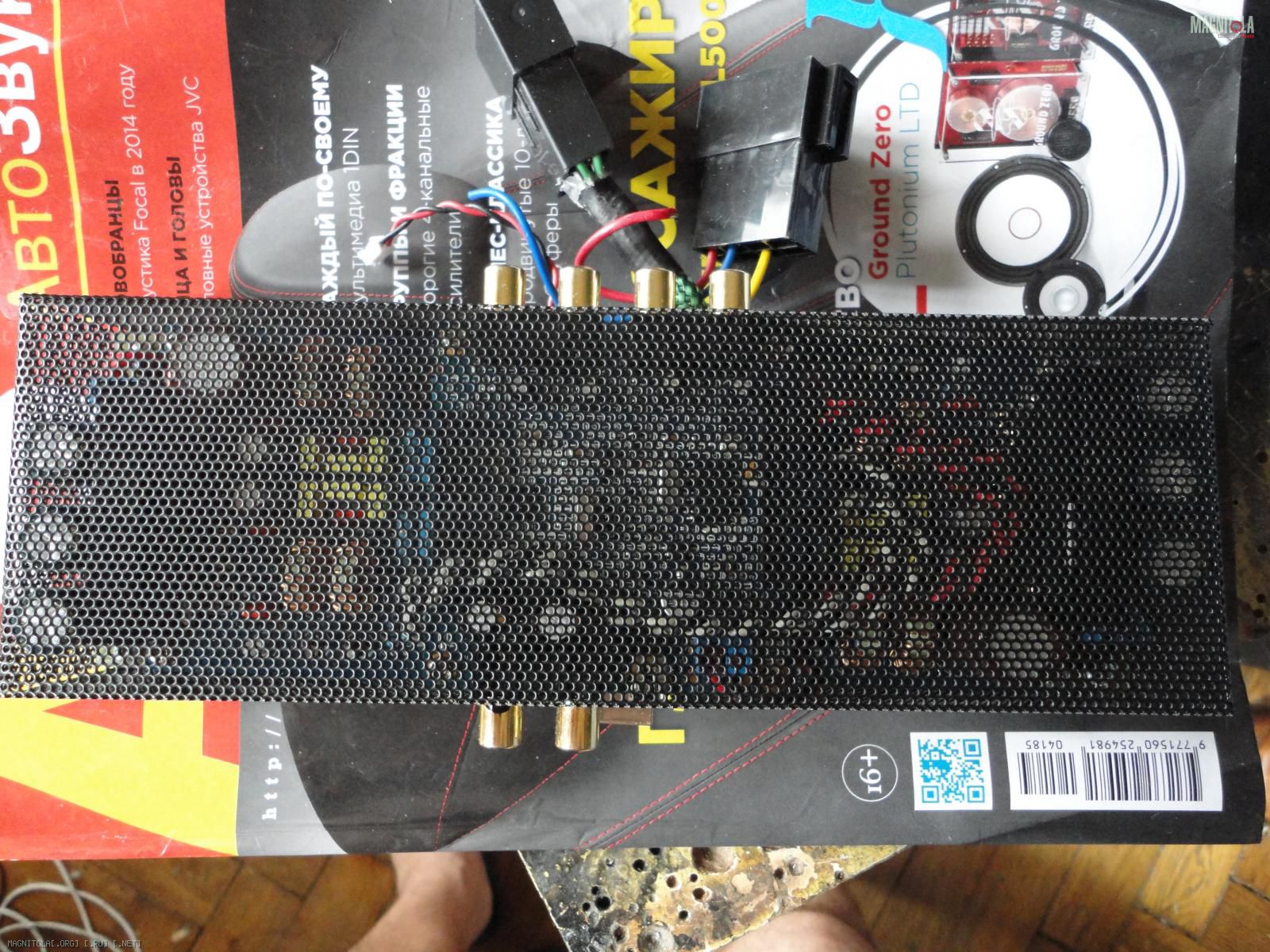

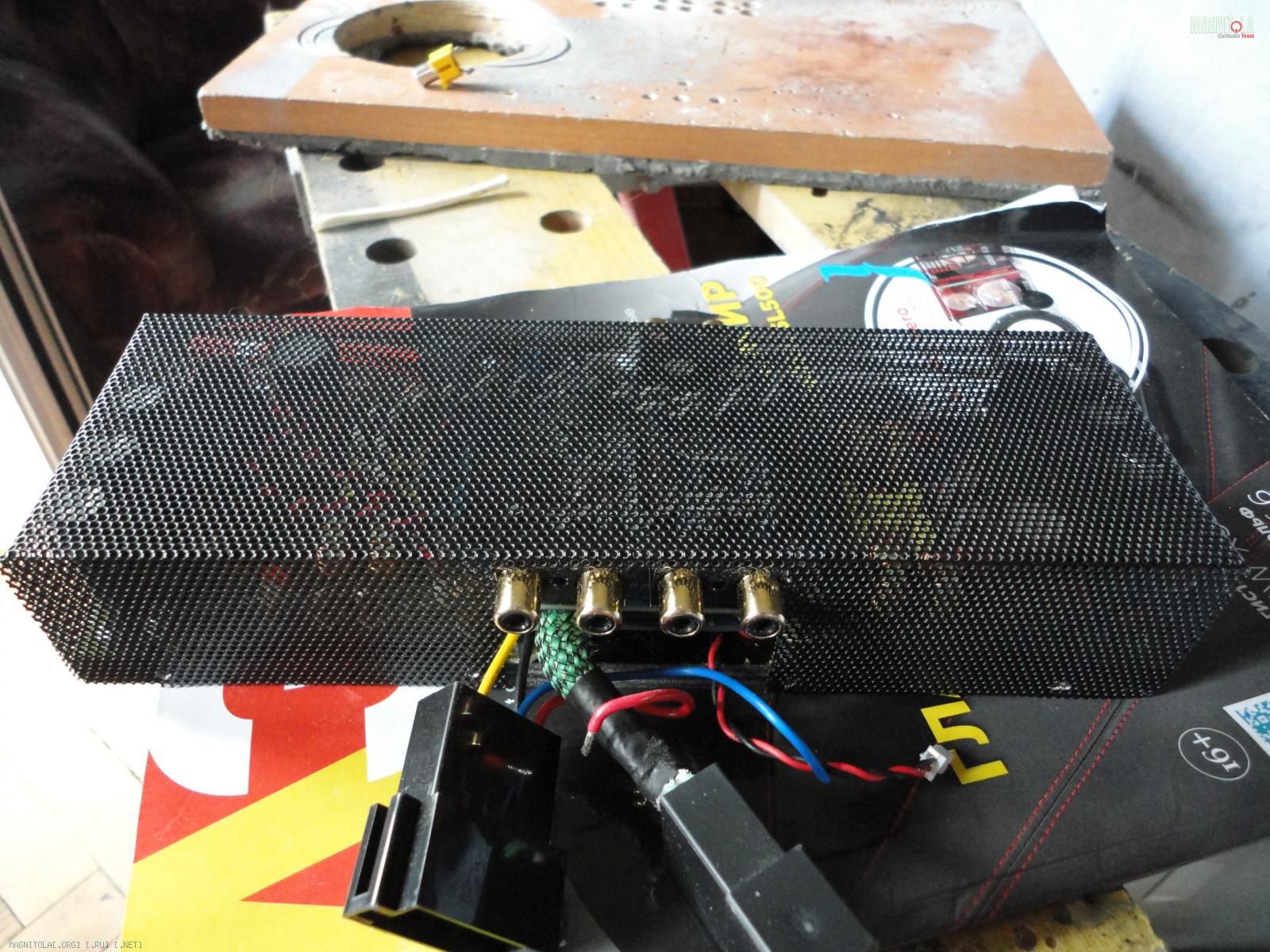

Пока картинки, потихоньку описание делать буду (с редактированием) так что не спешите с вопросами....

Максим, а чего такие скриншоты-то нерезкие? Однако девайсу респект. Когда-нибудь доберусь miniDSP себе заинсталлить

---------- Сообщение добавлено 18.04.2014 в 12:50 ----------

PS это надо ещё вот сюда запостить: http://magnitola.org/proclushka-test...-pp-52dsp.html

Пред история: смуту на форум принёс PitBullZ , своей темой:
Делаю качественный усилитель класса Т в машину .

и я, поддавшись любопытству, приобрёл Липай, благо он не стоил ничего.
И сразу понял, что это нифига не автоусь, звук из него надо "вытаскивать", но тема интересная, чтобы с класом Т не поработать.

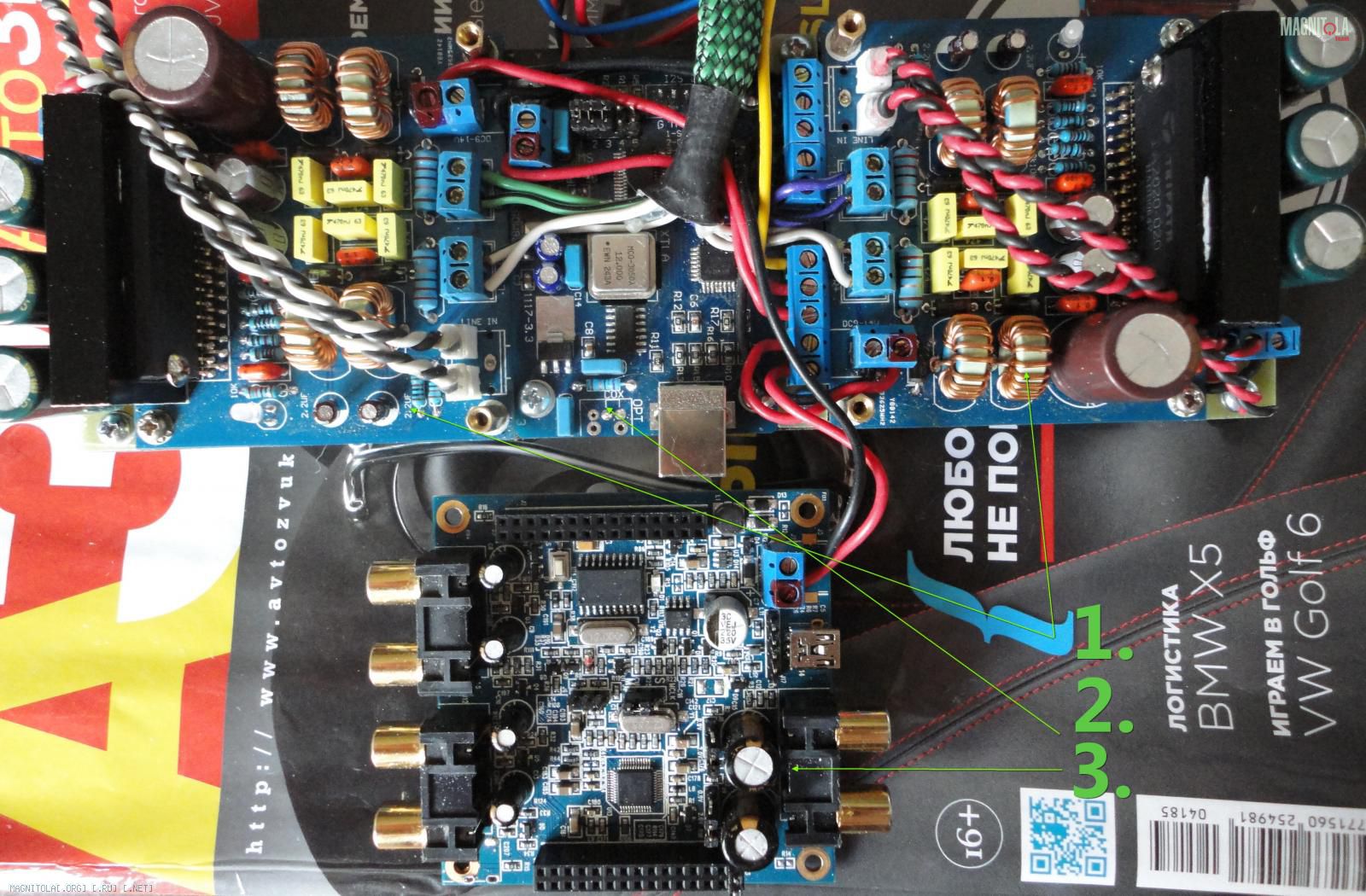

С Липаем я возиЦЦа не стал, а приобрёл два девайса,


более подходящих под мой проект, который уже вызревал в голове.

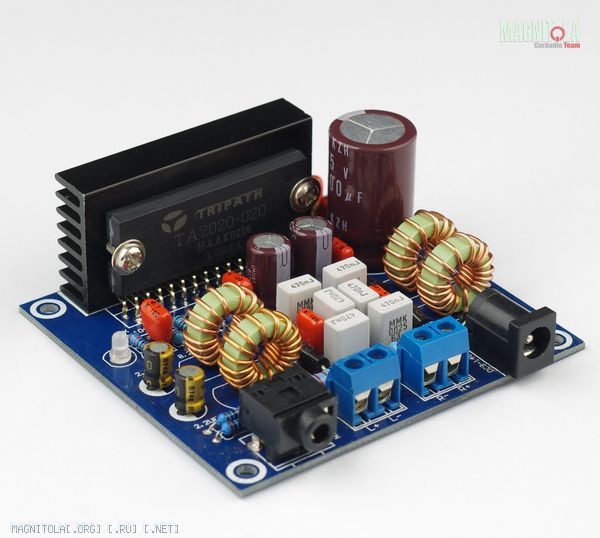

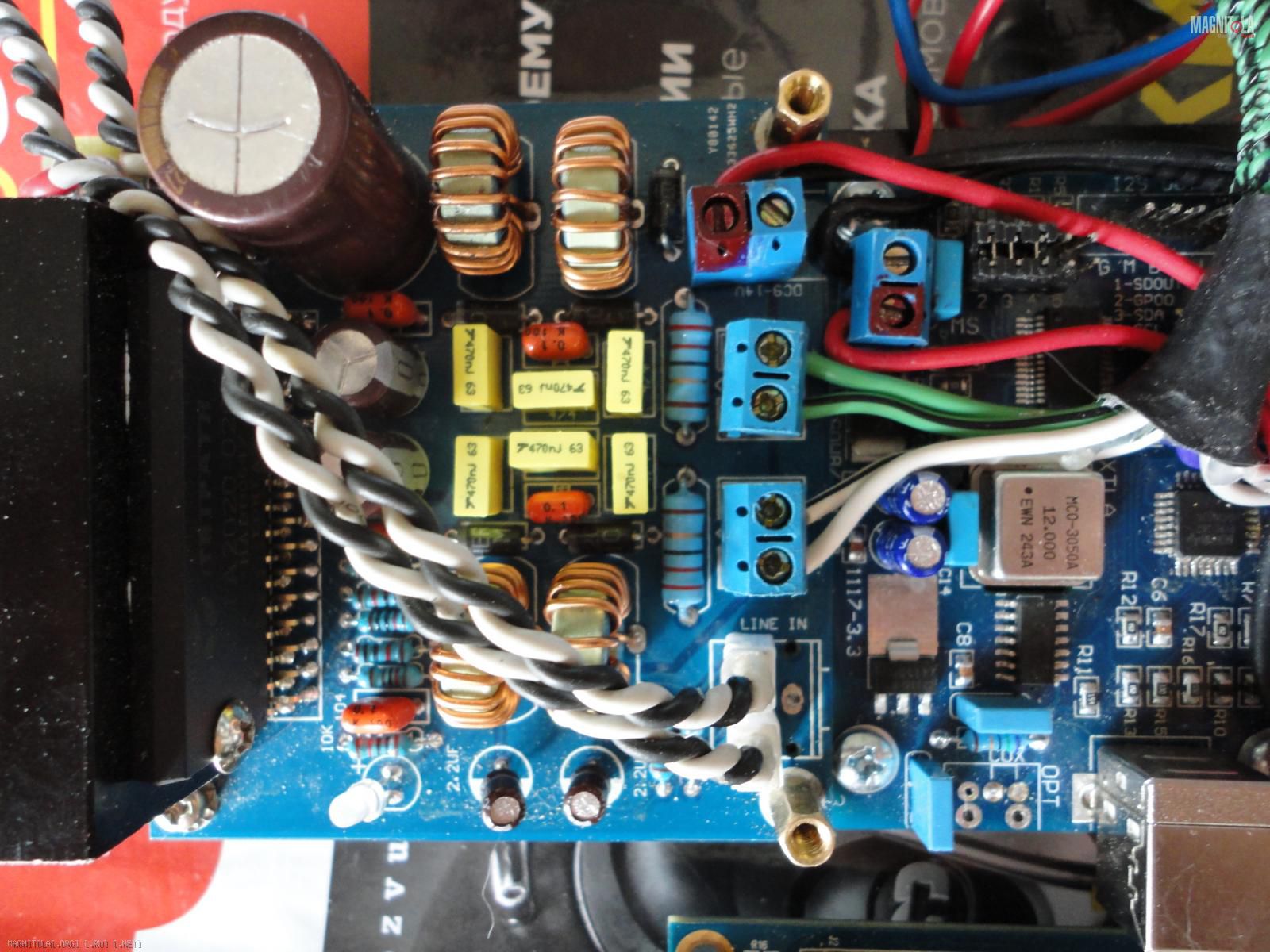

Это тоже УМ класса Т, сделанный на той же ТА 2020, только без ненужных оперов, гейнов, регуляторов тембров, и с довольно приличной обвязкой.
Прослушивание данных УМ только укрепило желание двигаться дальше.
Суть проекта : 4х канальный УМ с встроенным процессором, позволяющий подключать себя:
1. По аналогу, с последующей оцифровкой 24 битный АЦП, и обработкой 56bit DSP
2. По SPDIF с возможностью выбора coax\opt.
3. По USB, для подключения к любым компам и Андроидам без установки драйверов.

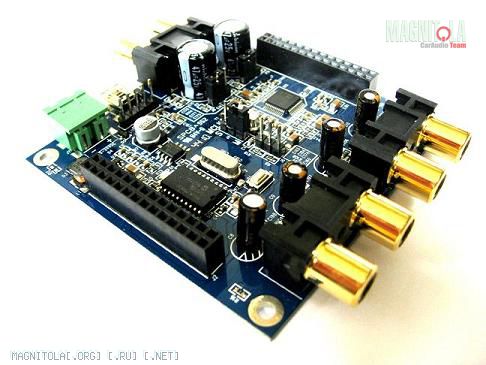

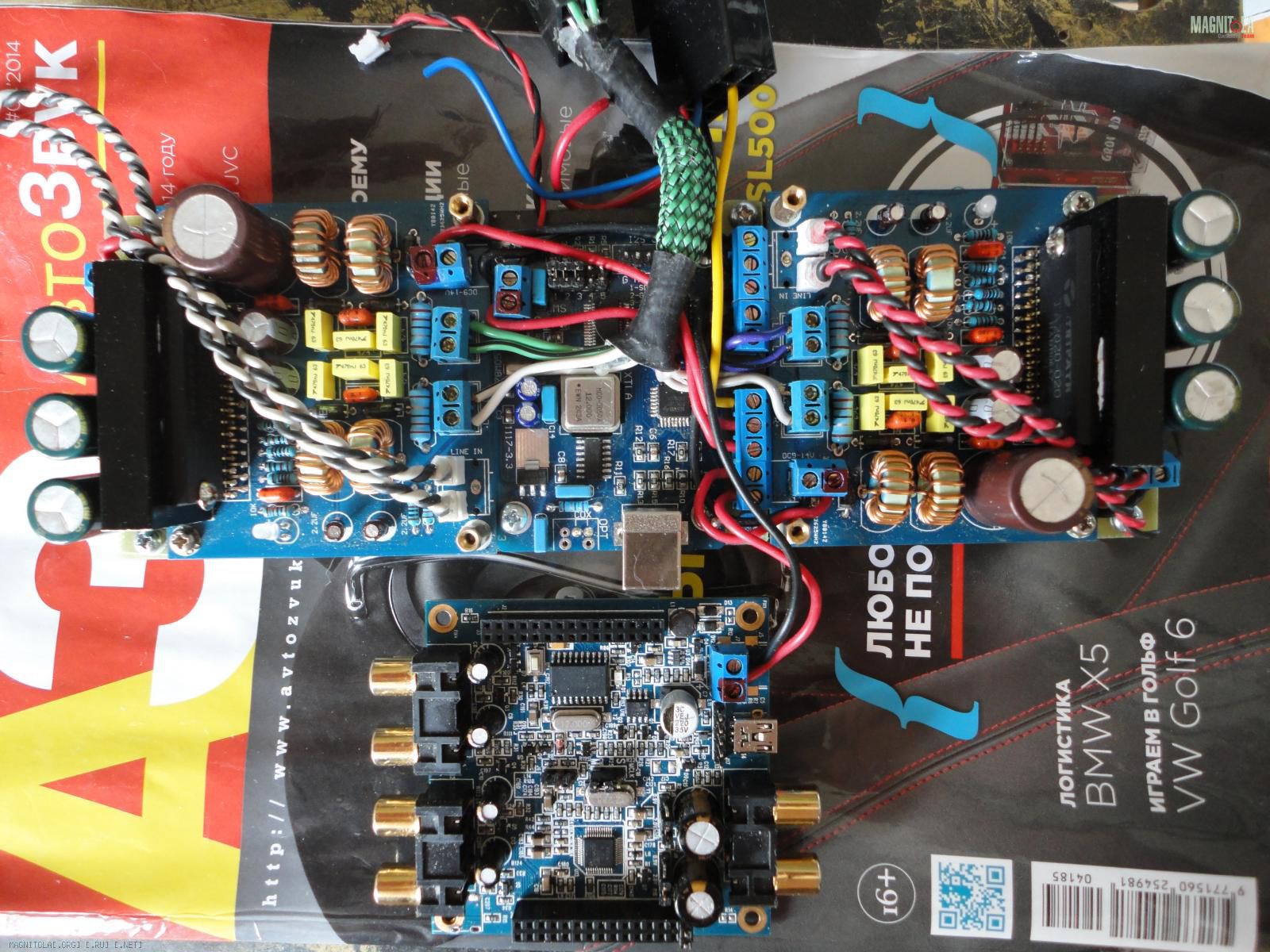

В качестве "мозгов" был выбран MiniDSP 2х4


на процессоре ADAU 1701 это практически тоже, на чём сделан Рязанский Х1, вот почему ихний УМ вызвал у меня пристальный интерес.
И по этой же причине, я своё мнение про Х1 попридерживаю, ибо тест надо делать полноценный, а кандидат для сравнения (у мну ещё одна фига в кармане имееЦЦа) практически готов. Да, предвидя замечания - 4Х80 Вт класса АВ и 4Х18 Вт класса Т это не одно и тоже, но.... интрига впереди и не в этой теме.
Какие возможности у DSP? Это зависит от скачанного за 10$ плагина. Я взял себе наиболее универсальный.
Чтобы ссылками на сайт н отправлять, кратенько опишу возможности.

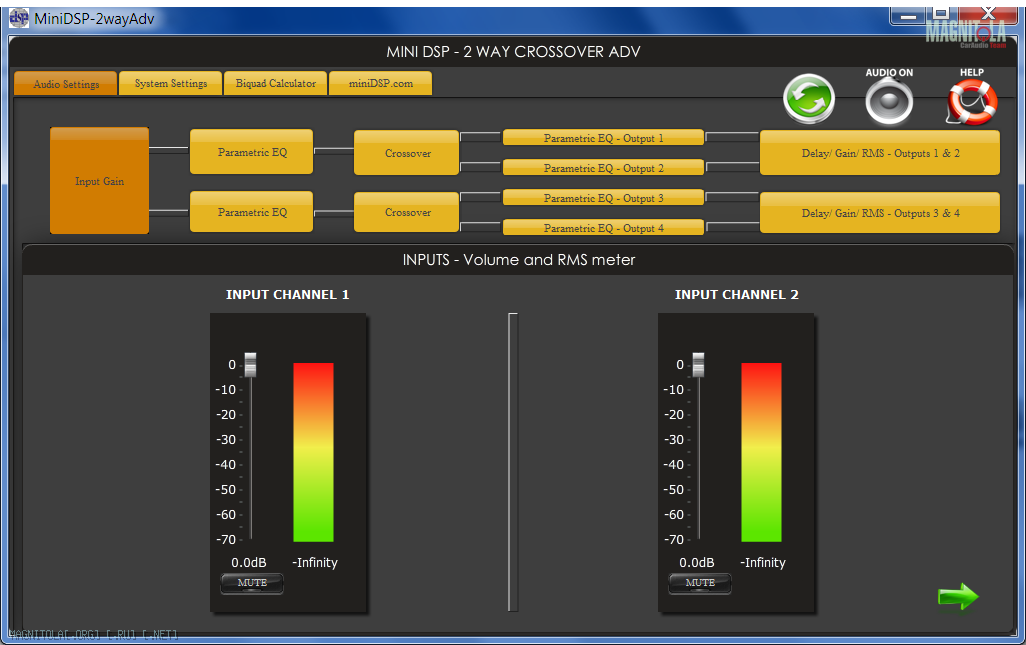

1. Общая регулировка громкости обыкновенной крутилкой 10-100 кОм. Удобно.


Можно и програмно. Не удобно.

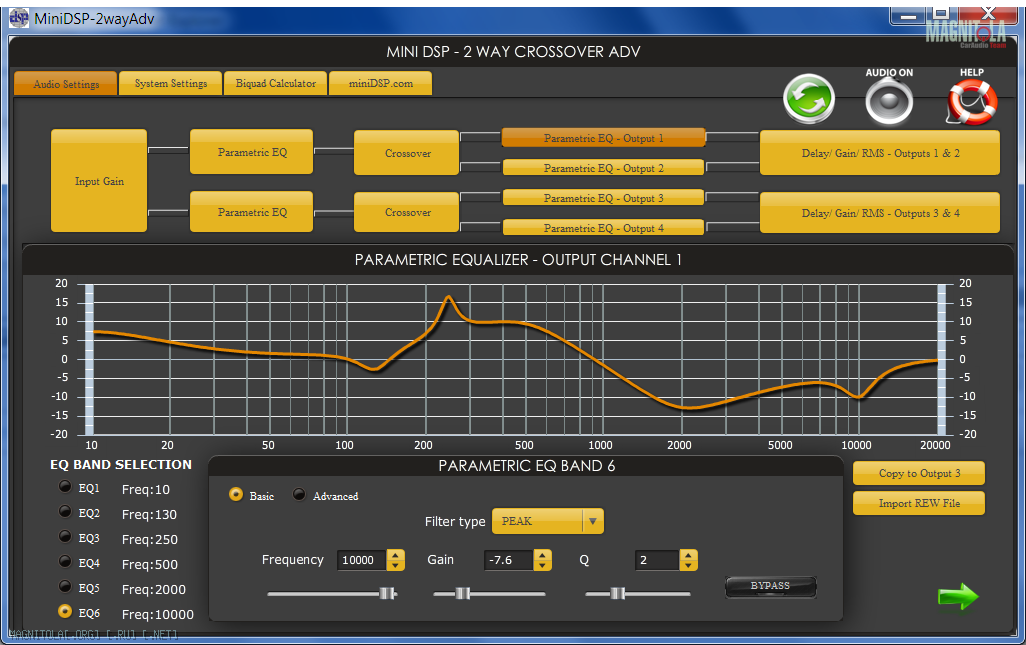

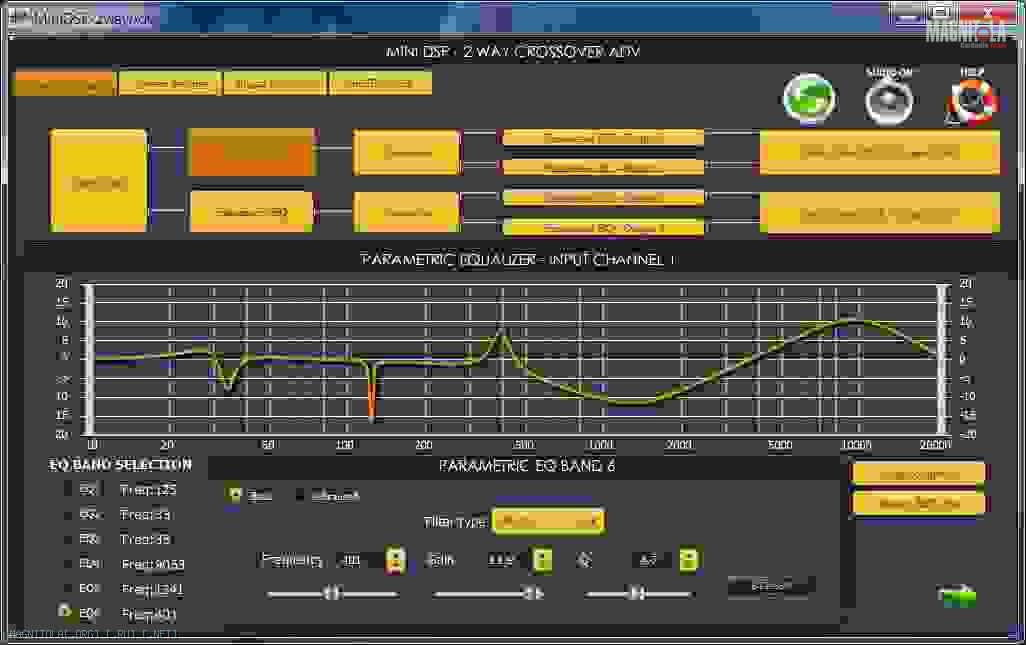

2. Общая 6 канальная эквализация (для право и лево своя)




Для фанатов эквалайзеров можно скачать плагин с 31 полосными эквалайзерами, но будут ограничения по фильтрам.

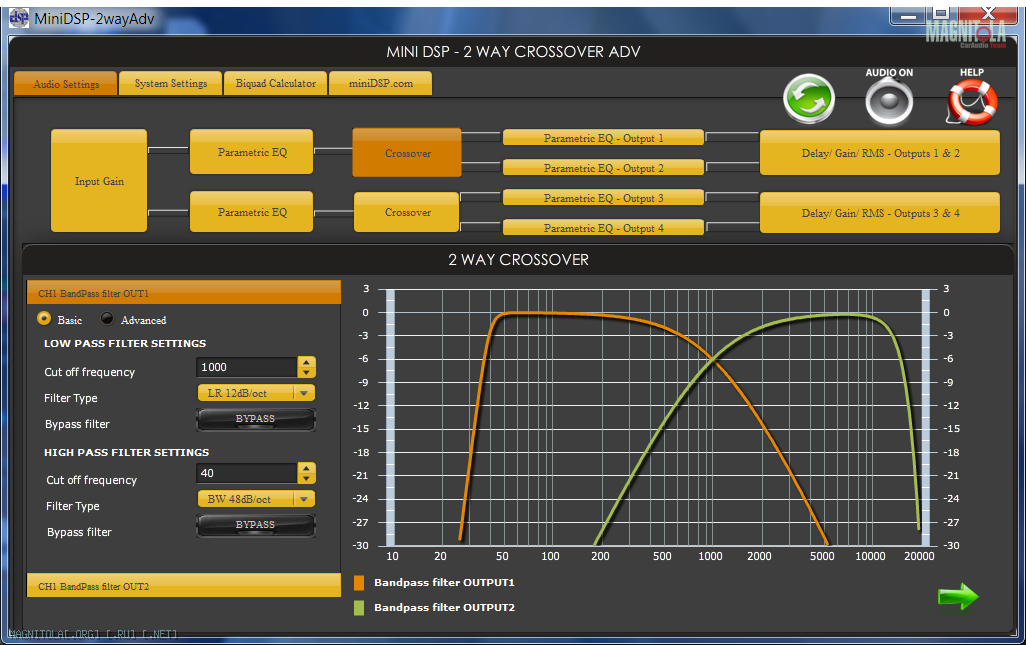

3. Фильтры Бесселя, Л-Райли, Батерворта 6-48 дБ/окт. В каждом канале свой, от других независит:


Эт я так нарисовал для примеру

4. Для фанатов эквалайзеров - поканальная эквализация, дополнительно к общей.


Моё мнение - без возможностей FIR фильтров (а уданного DSP этих возможностей нет- мощщи маловато) эквалайзеры лучше не трогать, ил чють-чють одно лечим, много калечим.

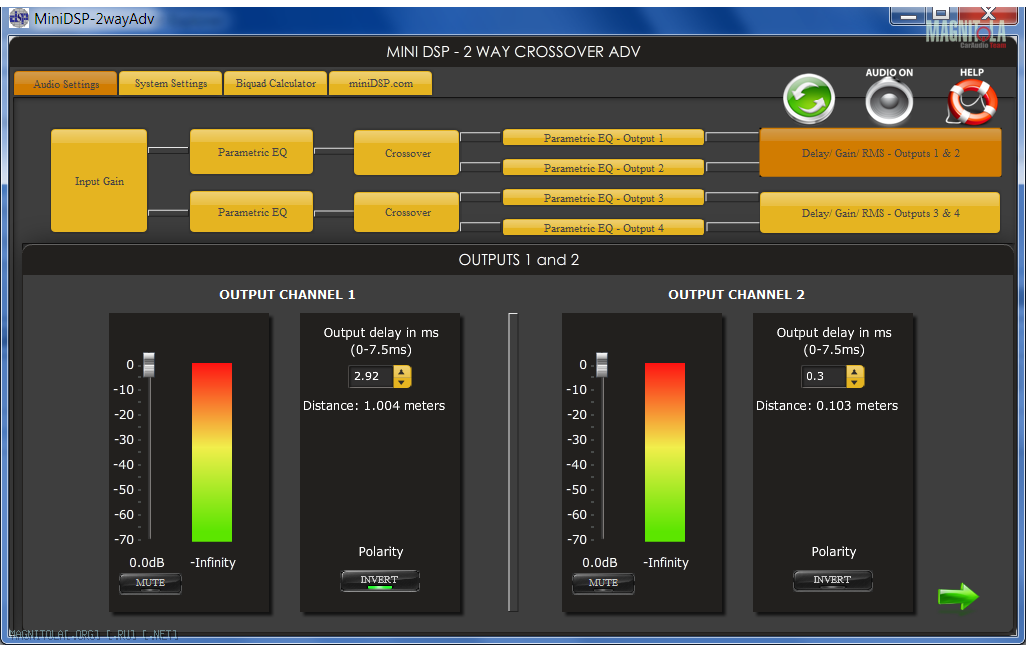

5. Ну и наше ФСЁ - задержки



Для примеру - 1 канал задержал на 1 м, инвертировал, 2 задержал на 0,1 м, без инверсии.
Для 3, 4 канала регулировки свои.
Можно точно подстроить уровни.
Ну вот, пока всё.
Но в машине 4 канала это мало, так ведь? 6 каналов получше будет?

Об организации дополнительных 2 каналов (а можно ВОСЕМЬ!!!) и об организации цифровых входов в продолжении.......
.

потом добавь внешний цап вместо встроенного в ADAU 1701 и будет очень интересное решение. все таки встроенный в данный адау цапик убогенький И мне не оч понра что он 48kHz sampling rate вместо в текущей версии прошивки, намного меньше послезвучий теряется, когда адау обрабатывает поток на 96 и выше кГц. Я даже подозреваю, что встроенный цап в 1701 будет интереснее работать в таком варианте...

P.S. у меня как то так вот: http://www.minidsp.com/forum/car-aud...over-sport-hse

Сообщение от andr_l

потом добавь внешний цап вместо встроенного в ADAU 1701 и будет очень интересное решение. все таки встроенный в данный адау цапик убогенький
у меня как то так вот: http://www.minidsp.com/forum/car-aud...over-sport-hse

Дык врое у тебя проект наноДиги?

Только специально для тебя, забегая вперёд - ADAU 1701 я сделал 6 канальным - добавив туда самодельный ЦАП на PCM1798, потом заменил его на TDA1543, и на этом остановился, впрочем я это всё вскоре опишу.


П.С. а я думал что только с fox proteus какашки напару есть хорошо..... ))

Сообщение от Rover

Это тоже УМ класса Т, сделанный на той же ТА 2020, только без ненужных оперов, гейнов, регуляторов тембров, и с довольно приличной обвязкой.

Ок , поехали , сам разрешил.
Цена данного модуля на ТА2020-020 с доставкой какой получилась?
