Не видил схему 701-го - не скажу точно, а в схеме из #67 после I/U при полном размахе тока ЦАП в 1,2ма должно быть 4,68В. Что не так уж много, учитывая то, что после нет ни единого каскада усиления (только фильтры, потенциометры электронные и повторители).
Для этого есть вполне объективное доказательство, стоит только взглянуть на зависимость THD от уровня сигнала на входе ЦАПы.Цитата:
Сообщение от andr_l
? не понял если честноЦитата:
Сообщение от Shagrath
Возьмите верхний самый каскад, представьте что 3 и 4 нога евола соединена, то сколько будет Ку выходного буфера? По мне очень кривая схемаЦитата:
Сообщение от Shagrath
±1.2mA в обе стороны:)Цитата:
Сообщение от Shagrath
Вложение 103601Цитата:
Сообщение от andr_l
Чуть меньше единицы, последний каскад ну никак не становится от этого услилителем.Цитата:
Возьмите верхний самый каскад, представьте что 3 и 4 нога евола соединена, то сколько будет Ку выходного буфера?
Многовато конечно, но я надеюсь там двуполярное питание ОУ, т.к. пцм1702 всеравно просит +/-5В для питания. Кстати, в даташите на нее в качестве референсной схемы дан I/U с коэф. 2,5В/мА.Цитата:
±1.2mA в обе стороны
не, я не понял к чему вы это:)Цитата:
Сообщение от Shagrath
А если посмотреть внимательнее? :)заметив резюк до еволаЦитата:
Сообщение от Shagrath
О чем я и говорю - везде на самом деле или DSP или ЦФ работая уменьшают "громкость" сигнала - выкрутите ручку громкости на макс - что на выходе 9В (даже если вы не увидите Ку больше 10 на выходе:)) мы разве увидим на диске с уровнем записи в 0 ДбЦитата:
Сообщение от Shagrath
там токовый выход - нужный ток можно ведь и при 3,3В получить:)Цитата:
Сообщение от Shagrath
Если говорим о схеме из #67 то там при любых раскладах последний каскад - повторитель. А картинка к тому, что цифровая регуляция уровня гробит звук, т.к. при маленьких амплитудах ЦАП менее линеен. И насчет 9В - пусть это будет на их совести как и транзисторы на приглушении.
ага и отношение резюков 10к/(1к+Х) при х=0 тоже равно 1. Всегда и строго:) Смакетируейте;) потом потеоритезируем почему получается не так как в вашей теории:)Цитата:
Сообщение от Shagrath
ну если так подходить, то тихие сигналы вообще слушать нельзя:) потому что при малых амплитудах бла бла бла. НО! на реальном сигнале и так на малых уровнях черте че творицца. И я Вам больше скажу - при малых уровнях и евол начинает превращать сигнал в монофонический;)Цитата:
Сообщение от Shagrath
это у ВСЕХ производителей так - буть то ДСП на входе или ЦФ;) А как известно у производителей совести нету - есть бизнес план:)Цитата:
Сообщение от Shagrath
Включение неинвертирующее. Резистор в ОС просто для большей устойчивости.Цитата:
Сообщение от andr_l

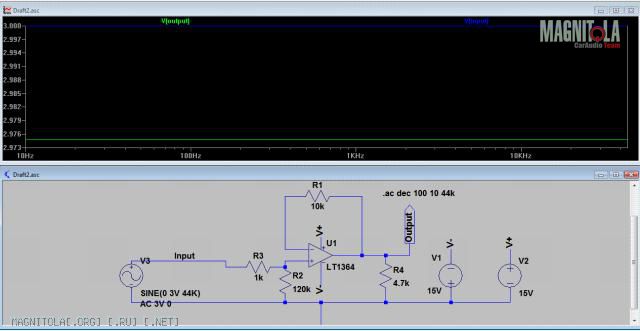

Смакетировал, в LTSpice, ну и где там усиление ? Может схема в #67 не правильная :wink3: , но по той схеме именно так.Цитата:
Сообщение от andr_l
Вложение 103657
Можно, вот только зачем их делать искуственно тише ? Не зря там стоит эта приблуда в виде "евола". Проще сделать одно умножение в ДСП, чем цеплять дорогую и не нужную детальку, но они её поставили...Цитата:
Сообщение от andr_l
Shagrath, спасибо/признаю - невнимательный - в голове была схема 70х процаЦитата:
Сообщение от Aleksey-Ta
Повторитель для ОУ - не есть хорошо, а в таком включении уже более-менее. :)
