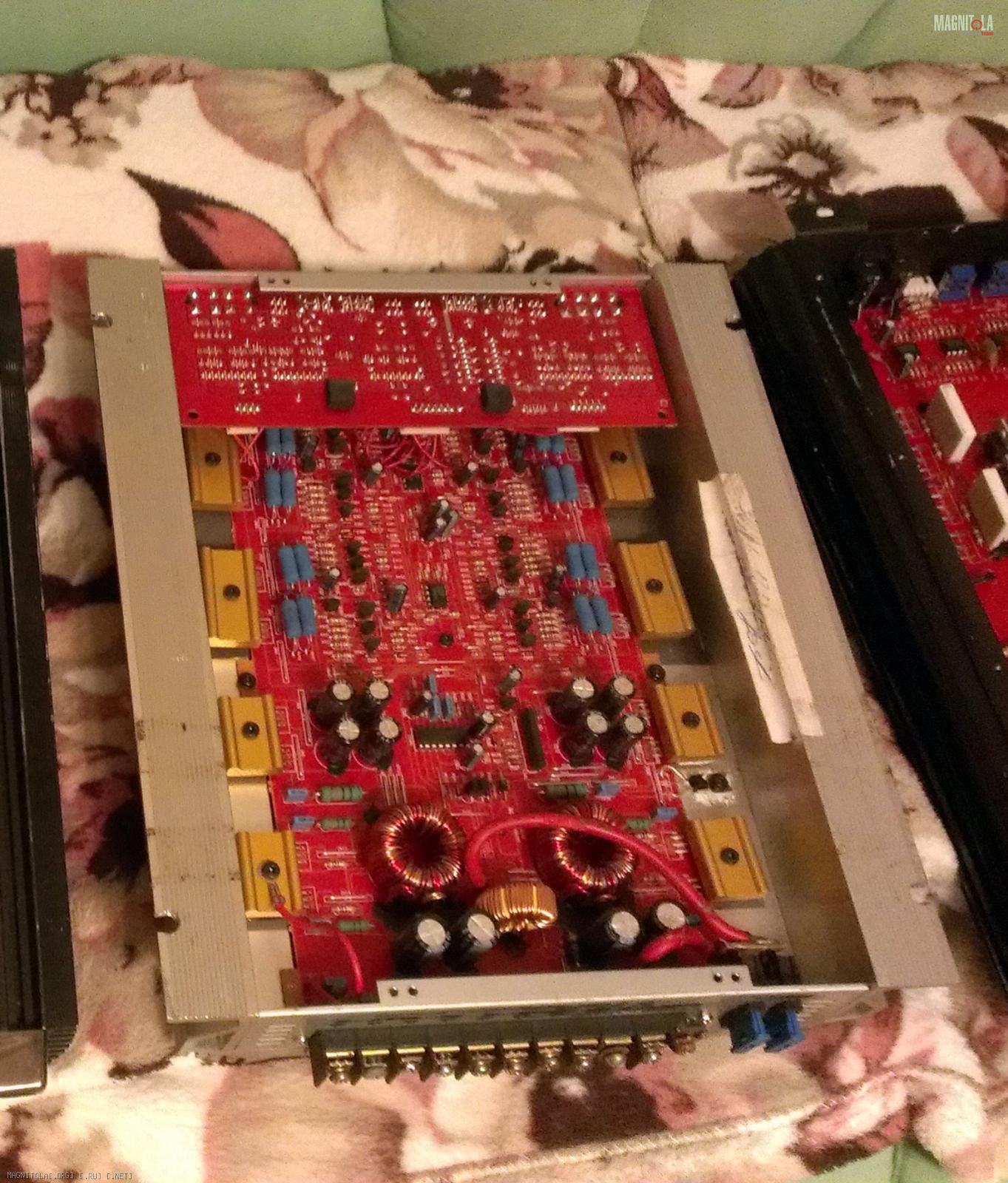

Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Сообщение от gena60

Тогда вперёд к изучению схемотехники,сначала.,

Вот так всегда... Зарубили на корню по правде сказать азы есть, что есть что понимаю, инструментом пользоваться умею, приборами тоже, схема вроде тоже не труд ная, все легко читается, единственное в слэнге вашем пока разберешься

---------- Сообщение добавлено 17.01.2015 в 00:43 ----------

Сообщение от SAB 2

в Вашем скриншоте выберите "желаемый диаметр провода", а то получается, что больше 1000 проводов мелким диаметром мотать придётся

---------- Сообщение добавлено 16.01.2015 в 19:27 ----------

имелось ввиду, более 1000 проводов одновременно.

Да точно неудобно наверно будет, я вот думаю, нахера он такой мощный? По сути там и 400вт хватит, просто исходил из размера который влезет, у родного диаметр 30

Сообщение от provaider

единственное в слэнге вашем пока разберешься

Какой сленг?!,обычный уровень технического языка и только с известными терминами,которые являются неизменными.,

Абент, не так выразился-речь о прямой взаимозаменяемости одного типа на другой в схеме(режимы разные).,

занимался кое-какой ерундой на полудружественном ресурсе и кое-чего вылезло наглядно, думаю от размещения Здесь пользы будет больше,
макетка ПН для прогона трансов - классика- 494, захлопки-открывашки мосфитов присутствуют, пульсы на первичке красивые, без дребезга, выбросов, затяжек, для регулировки частоты альпс , серьёзно, транс на n87, намотка - сэндвич, вторичка без средней точки, 52В, диоды 2997(точно не помню)


использовались различные конденсаторы(много разных, плёнка в т.ч.), хотелось увидеть результаты фильтрации при фильтре первого порядка, т.е., как в подавляющем большинстве автоусилителей,
нагрузка пробовалась разная до 3А, не зависимо от применяемого конденсатора, всё едино, кондёры едва тёплые, фактически окр.среды, гребёнка(срань) практически неизменна
а теперь более интересное:
на первой фотке срань, идущая в усилитель при данной схеме фильтра(1ый порядок), на фото 2 и 3 конденсаторы, подключенные к ибп, картинка на первой фотке не меняется в зависимости от применяемого конденсатора:


теперь ещё фото: сразу оговорюсь я не менял настройки осциллографа, абсолютно ничего ни в бп, ни в нагрузке, для невнимательных - я ВСЕГО ЛИШЬ СДВИНУЛ ПРОВОДА на ногах конденсатора
сравните амплитуду срани на фото 4 и фото 1


хочу провести аналогию - выкорчёвываем из платы штатный конденсатор, вместо него лежмя укладываем "солидный бочонок" подпаивем его выводы(проводочками, или собственные, когда длина позволяет) в штатные отверстия экстрадированного и наслаждаемся улучшениями, произошедшими в звуке, следовательно повышенная амплитуда пульсирующей срани в питании усилителя благотворно сказывается на звучании
кто не хочет подобных улучшений, режьте дороги и прогоняйте их через конденсаторы,
какой бы вы не применили конденсатор по ёмкости(для электролитов это от 1000мкФ имею ввиду), или несколько, в качестве фильтра у вас будет работать 10...20мкФ, всё остальное - накопитель.

А если два, три, десять конденсаторов в паралель поставить эта срань как то реагирует? уменьшается-увеличивается? Спасибо что поделились инфой.

Сообщение от Абент

теперь ещё фото: сразу оговорюсь я не менял настройки осциллографа, абсолютно ничего ни в бп, ни в нагрузке, для невнимательных - я ВСЕГО ЛИШЬ СДВИНУЛ ПРОВОДА на ногах конденсатора

Эксперимент не совсем корректный, но выводы совершенно правильные!

Сообщение от Абент

кто не хочет подобных улучшений, режьте дороги и прогоняйте их через конденсаторы,

Опять плюс!

И по емкостям от разных производителей.....
Много лет говорю об этом.
Но ведь без блек гейтов, керафайнов, силмиков.... везде-везде, ведь ни чего работать не будет!

---------- Сообщение добавлено 12.02.2015 в 15:09 ----------

Сообщение от fox proteus

электролитами как удобнее буферную ёмкость набираешь - хочешь платой, выносной, хочешь на проводах, хочешь просто положив на бок, на ногах выноси.

Это смотря как делать монтаж/топологию. Так как это делают обычно(выкладывают фото)..... да, так тоже работает, вернее даже ТАК работает. Но ведь будет ГОРАЗДО лучше работать если сделать правильно. Повторю еще раз(в какой уже раз!) - питание должно СНАЧАЛА прийти на емкость, и только потом идти к потребителю.

Сообщение от fox proteus

А керамику или плёнку мелкую паяешь прямо на дороги платы с минимальной длиной ног.

Зачастую это только ухудшает.
