Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

  1. #671
    азъ есмь Мастер-приемщик
    Репутация Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1038407 Аватар для A!exT
    Регистрация
    05.10.2008
    Город/село
    Москва
    Сообщений
    7,579
    Спасибо (Раздал)
    393
    Спасибо (Получил)
    9582

    Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

    можно, только снизу полосу пропорционально отрежешь


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #672
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 34319 Аватар для Mакс
    Регистрация
    23.08.2013
    Город/село
    Жил в Саратове, уехал в США
    Сообщений
    465
    Спасибо (Раздал)
    258
    Спасибо (Получил)
    393

    Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

    Цитата Сообщение от A!exT Посмотреть сообщение
    можно, только снизу полосу пропорционально отрежешь
    ну да раньше отрезать начанал с 5герц, теперь будет с 10герц. Ну условно.


  4. #673
    Энтузиаст Стажер
    Репутация Репутация Репутация
    Репутация: 450
    Регистрация
    01.03.2014
    Город/село
    Дзержинск
    Сообщений
    47
    Спасибо (Раздал)
    14
    Спасибо (Получил)
    3

    Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

    Цитата Сообщение от A!exT Посмотреть сообщение
    можно, только снизу полосу пропорционально отрежешь
    спасибо. как выше Макс сказал, что с 5 до 10герц условно. а в реальных условиях подобная замена электролита на пленку меньшего номинала это будет хуже на слух или лучше не трогать?
    и еще может подскажите пару моментов
    1. R56, R58. они греются очень сильно даже на холостом ходу. так должно быть?
    2. на 1 и 2 выходах напряжение после включения скачет от 0 до 1.5в, потом минуты через 3 успокаивается и сводиться к нулю. почему?
    3. когда хочу выставить ток покоя выходных каскадов на уровне 10мА с помощью переменного R156, то замерять надо на ногах R158 или R159. и необходимое напряжение находится по формуле 0,01А × 0,15ОМ = 0,0015В. поправьте что не так.


  5. #674
    азъ есмь Мастер-приемщик
    Репутация Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1038407 Аватар для A!exT
    Регистрация
    05.10.2008
    Город/село
    Москва
    Сообщений
    7,579
    Спасибо (Раздал)
    393
    Спасибо (Получил)
    9582

    Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

    если качество баса не парит - можно и 4.7 поставить,
    я предпочитаю ампутировать


  6. #675
    Энтузиаст Стажер
    Репутация Репутация Репутация
    Репутация: 450
    Регистрация
    01.03.2014
    Город/село
    Дзержинск
    Сообщений
    47
    Спасибо (Раздал)
    14
    Спасибо (Получил)
    3

    Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

    Цитата Сообщение от A!exT Посмотреть сообщение
    если качество баса не парит - можно и 4.7 поставить,
    я предпочитаю ампутировать
    а по другим вопросам не подскажите?


  7. #676
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 15520 Аватар для Green_X5
    Регистрация
    09.06.2015
    Город/село
    Воронеж сити
    Сообщений
    270
    Спасибо (Раздал)
    133
    Спасибо (Получил)
    177

    Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

    Цитата Сообщение от rust-dzer Посмотреть сообщение
    спасибо. как выше Макс сказал, что с 5 до 10герц условно. а в реальных условиях подобная замена электролита на пленку меньшего номинала это будет хуже на слух или лучше не трогать?
    и еще может подскажите пару моментов
    1. R56, R58. они греются очень сильно даже на холостом ходу. так должно быть?
    2. на 1 и 2 выходах напряжение после включения скачет от 0 до 1.5в, потом минуты через 3 успокаивается и сводиться к нулю. почему?
    3. когда хочу выставить ток покоя выходных каскадов на уровне 10мА с помощью переменного R156, то замерять надо на ногах R158 или R159. и необходимое напряжение находится по формуле 0,01А × 0,15ОМ = 0,0015В. поправьте что не так.
    В реальных условиях, если система с сабом, т.е. миды будут с подрезкой, низ мидов и звук в целом никак не пострадает. Хорошая пленка даст звук "прозрачнее", энергичнее, детальнее, сразу может показаться что низов стало меньшее, просто они стали детальнее, ушел бубнёж. Если пленка такого номинала слишком габаритна, попробуйте ELNA Симлик2 10мкф 35. В обратную связь ELNA Симлик2 47мкф 35в, звук будет довольно натуральный и мягкий без потери детальности, типа как "ламповый". И никаких Ничикон ES, даже в ОС не ставьте, это жуткое барахло дает катастрофические искажения.
    1. Не совсем нормально, замерьте напряжение на DZ1 и DZ2 относительно например минусовой клеммы 1-го канала на акустической колодке. И падение напряжения на R56 и R58 (щупы тестера на ножки резистора), напишите результаты.
    2. Переходные процессы, забейте. Лишь бы к нулю пришло в итоге.
    Посмотрите на топологию вторичного питания на плате, особенно на проход питания от диодных пар через конденсаторы вторички, макет проектировался кем-то в пьяном угаре. Ни симметричной буферной подпорки, ни синхронного старта плечей тут изначально не может быть (смотрю на блау 470).
    3. Один щуп тестера на эмиттер любого вых. транз. канала, второй на акустическую клемму этого же канала (1-ый и 3-ий каналы - на плюсовую, 2-й и 4-ый - на минусовую). Расчет правильный, 1,5мВ для 10mA.

    ---------- Сообщение добавлено 03.07.2016 в 21:10 ----------

    Цитата Сообщение от A!exT Посмотреть сообщение
    если качество баса не парит - можно и 4.7 поставить,
    я предпочитаю ампутировать
    Лучший вариант конечно! А что там с постоянкой после преда?


  8. #677
    Энтузиаст Стажер
    Репутация Репутация Репутация
    Репутация: 450
    Регистрация
    01.03.2014
    Город/село
    Дзержинск
    Сообщений
    47
    Спасибо (Раздал)
    14
    Спасибо (Получил)
    3

    Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

    Цитата Сообщение от Green_X5 Посмотреть сообщение
    В реальных условиях, если система с сабом, т.е. миды будут с подрезкой, низ мидов и звук в целом никак не пострадает. Хорошая пленка даст звук "прозрачнее", энергичнее, детальнее, сразу может показаться что низов стало меньшее, просто они стали детальнее, ушел бубнёж. Если пленка такого номинала слишком габаритна, попробуйте ELNA Симлик2 10мкф 35. В обратную связь ELNA Симлик2 47мкф 35в, звук будет довольно натуральный и мягкий без потери детальности, типа как "ламповый". И никаких Ничикон ES, даже в ОС не ставьте, это жуткое барахло дает катастрофические искажения.
    1. Не совсем нормально, замерьте напряжение на DZ1 и DZ2 относительно например минусовой клеммы 1-го канала на акустической колодке. И падение напряжения на R56 и R58 (щупы тестера на ножки резистора), напишите результаты.
    2. Переходные процессы, забейте. Лишь бы к нулю пришло в итоге.
    Посмотрите на топологию вторичного питания на плате, особенно на проход питания от диодных пар через конденсаторы вторички, макет проектировался кем-то в пьяном угаре. Ни симметричной буферной подпорки, ни синхронного старта плечей тут изначально не может быть (смотрю на блау 470).
    3. Один щуп тестера на эмиттер любого вых. транз. канала, второй на акустическую клемму этого же канала (1-ый и 3-ий каналы - на плюсовую, 2-й и 4-ый - на минусовую). Расчет правильный, 1,5мВ для 10mA.

    ---------- Сообщение добавлено 03.07.2016 в 21:10 ----------



    Лучший вариант конечно! А что там с постоянкой после преда?
    Спасибо за советы! но сын опередил меня. я оставил паяльник без присмотра на пол часа.... понес в мастерскую свой усь(((


  9. #678
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 15520 Аватар для Green_X5
    Регистрация
    09.06.2015
    Город/село
    Воронеж сити
    Сообщений
    270
    Спасибо (Раздал)
    133
    Спасибо (Получил)
    177

    Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

    Цитата Сообщение от rust-dzer Посмотреть сообщение
    Спасибо за советы! но сын опередил меня. я оставил паяльник без присмотра на пол часа.... понес в мастерскую свой усь(((

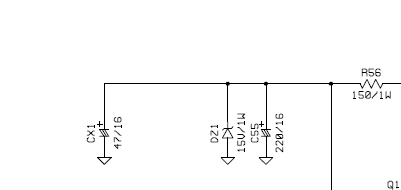

    Пощупал этот балласт у себя в Блау, тоже греется в одном плече, хотя я его разгрузил - поставил стабы на пред, и он теперь питает только вход УМ. Если минут через 15 работы уся палец терпит секунды три - забейте, это норма. Если на нем падение напряжения значительно больше нормы, воспользуйтесь работой над ошибками "инженеров" Блау, они в модели 480 заменили 270 Ом на 150 Ом

    Нажмите на изображение для увеличения
Название: 9beacd4a15694c72891ec358e5d24f2d.jpeg
Просмотров: 393
Размер:	11.9 Кб
ID:	1028168

    Найдите 3-х ваттник на толстых ножкаж и поднимите его на 1-2 см над платой на обеих ножках.


  10. #679
    Энтузиаст Стажер
    Репутация Репутация Репутация
    Репутация: 450
    Регистрация
    01.03.2014
    Город/село
    Дзержинск
    Сообщений
    47
    Спасибо (Раздал)
    14
    Спасибо (Получил)
    3

    Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

    в общем, захотелось оказаться от предварительных каскадов, и попробовать только оконечники. тем более, что вся развязка по каналам в голове. где то уже читал подобное, но не смог найти где. проблема была в не хватке величины входного сигнала (усилок играл тихо). для решения проблемы уменьшили сопротивление R154,254,354,454 в цепи ООС. и вроде как все заиграло на хорошем уровне.
    кто что может подсказать по этому поводу???

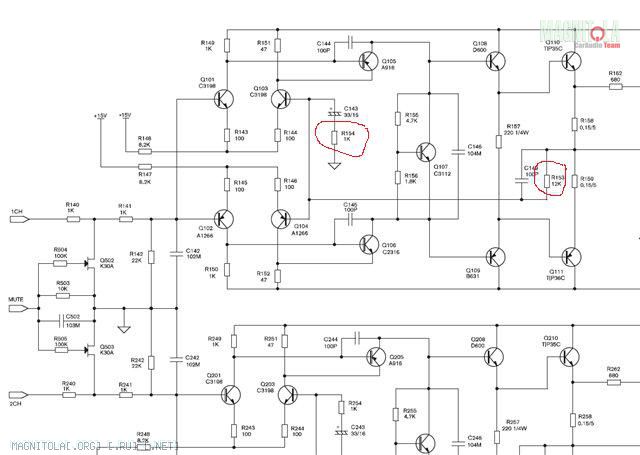

    но остались еще вопросы по новому номиналу R154 и надо ли трогать R153. ведь вроде ООС состоит из элементов R154/C143/R153/C149.
    Нажмите на изображение для увеличения
Название: ООС усил.jpg
Просмотров: 0
Размер:	36.7 Кб
ID:	1035490
    как мне кажется исключая лишние цепи и усилители, можно улучшить качество на выходе??


  11. #680
    Добрейший Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 806433 Аватар для dyno
    Регистрация
    27.06.2008
    Город/село
    Минск
    Сообщений
    9,768
    Спасибо (Раздал)
    6491
    Спасибо (Получил)
    4794
    Более 5 лет на форуме

    Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

    rust-dzer, в машине включали, наводки есть?
