Фото внутренностей USB разъёма для iPod
Форум автозвука и установки музыки в автомобиль
Репутация: 5016 Фото внутренностей USB разъёма для iPod
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 5016 то, что видно однозначно:

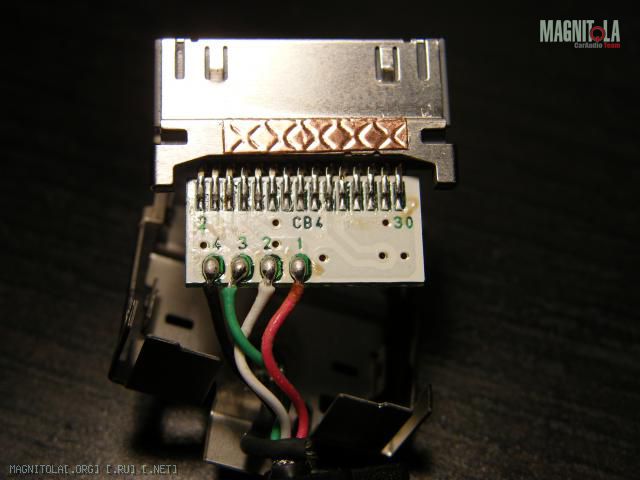

2 нога - gnd
4 нога - usb
6 нога - usb
8 нога - +5V
USB data больше НИКУДА не подключены.
Распиновка взята отсюда
http://pinouts.ru/PortableDevices/ipod_pinout.shtml
(только нумерация обратная)
Прикольно.Сообщение от Theo
Белый и зеленый проводники кабеля (в обычном USB-кабеле они как раз передают USB Data+ и USB Data- ) тут подключены - явно под лаком видны дорожки, а можно было бы и омметром прозвонить - прямиком к третьему и четвертому пину Айпод-коннектора. А это линейные выходы!
Представляется такой вариант использования USB-кабеля связкой Айпод+Альпайн (в скобках для сравнения назначение проводника в "настоящем" USB-кабеле):.....
3 Right Line Out - R (+) (Audio output, right channel)
4 Left Line Out - L(+) (Audio output, left channel)
.....
- черный: GND ...................................................... (GND)
- зелёный: LineOut................................................. (USB Data)
- белый: LineOut ................................................... (USB Data)
- красный: управление, последовательные данные ... (Питание)
Если это правильно, то становится понятно, почему при подключении "USB-кабелем" нет зарядки аккумулятора: питающий красный кабель используется для передачи команд управления плеером. В более новых моделях, где уже есть зарядка, очевидно применена модуляция напряжения питания, чтобы по питающему (красному) проводу передавать и команды управления, и выполнять заряд аккума.
Вобщем, никакой цифровой передачей аудио-данных и не пахнет.
Весь звук готовят ЦАПы Ирода.
---------- Post added 30.05.2010 at 00:45 ----------
Уверен, подключены.

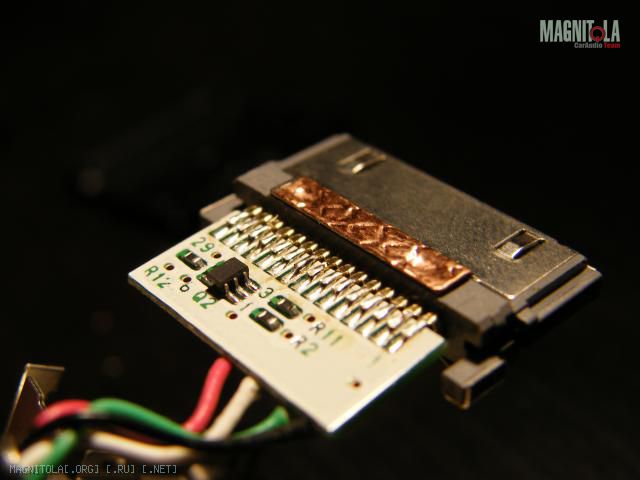

На базу ключа вот на том транзисторе Q2 (через резисторы, конечно), который очевидно и формирует управляющие импульсы, передаваемые в Айпод по красному проводу вместо питания.
Репутация: 17117
Об этом еще в АЗ писали, только не помню в каком, а поиском не нашел.
К тому же передача аналога по USB это обычная практика, например в Clarion DXZ785USB тоже подключение USB, родным иродовским кабелем, но звук с линейников идет. И это очень заметно на слух. А если бы с ирода и CD звук обрабатывали ЦАПы ГУ, то разницы бы не было.
Репутация: 5016 Я же написал - нумерация ОБРАТНАЯ. Т.е. USB подключены на 25ую и 27ую, 23я usb power (если использовать распиновку с pinouts.ru).
Что-то не срастается.
А Вы прозванивали омметром, куда они подключены? или на глаз?
Потому что если нумерация обратная (хотя непонятно зачем?!), то получается что дорожки должны попадать на пины 28 и 26 разъема коннектора - сторона-то чётная, и переходных отверстий не видно. Кроме одного на правом краю платки, которое перебрасывает GND на другую сторону, на 29-пин. Я красным навел просматривающиеся под лаком дорожки - смотрите сами.
... но по таблице назначение контактов 26 и 28 - FireWire, а 29-30 - не общая, а FireWire GND.
FireWire был "живой" только в первых версиях Айподов. В последующих он не был задействован, хотя присутствовал физически в некоторых версиях PortalPlayer'овских чипов. А в последних Иродах интерфейс FireWire более не используется, и даже выброшен из свежих версий чипов РР. (А в чипах от других производителей, использовавшихся Эппл - и не присутствовал никогда).25 Data (-) USB Data (-)
26 TPB (-) FireWire Data TPB (-)
27 Data (+) USB Data (+)
28 TPB (+) FireWire Data TPB (+)
29,30 GND FireWire Ground (-)
А если считать, что маркировка "прямая" (как на самой печатке), а не "обратная), то получается что задействованы пины 4 и 6 вместо 3 и 4. То есть на искомый Line-Out попадает только один проводник. И как второй мог бы быть переброшен на другую сторону печатки к выводу №3 что-то не просматривается...
Жаль, что фоток Вы мало сделали, и они не слишком хорошие (уж простите за критику).
Особенно "нечетная" сторона, где запаяны детали и находятся пины 25 и 27.
Эх, прозвонить бы его, чтоб не гадать на кофейной гуще!..
Репутация: 5016 На глаз. Мультиметр привлекать лень было.
Потому что читаем внимательно по ссылкеПотому что если нумерация обратная (хотя непонятно зачем?!)
http://pinouts.ru/PortableDevices/ipod_pinout.shtml
If you disassemble the original apple-ipod-dock-connector-cable and look at the connector itself, on the back side, where it is soldered, you can see the number 1 and 30 (e.g. pin 1 and 30). In this description NUMBERING is INVERSED: pin 1 is pin 30 and pin 29 is pin 2, so, don't look at numbers on connector.
Предложенная тобой нумерация со 2ой по 30ую невернА.то получается что
На solder side нумерация справа налево, нечётные, с 1ой по 29ую.
Вот именно это я и оттрассировал и написал выше.Я красным навел просматривающиеся под лаком дорожки - смотрите сами.
А там РЕАЛЬНО ничего не видно, даже глазами. Видимо дорожки на плате тоньше, а слой краски толще.Жаль, что фоток Вы мало сделали, и они не слишком хорошие (уж простите за критику).
Особенно "нечетная" сторона, где запаяны детали и находятся пины 25 и 27.
Т.е. только прозванивать, а мне лень, если честно.
Я и так 2 защёлки на разъёме сломал. Теперь клеить придётся
---------- Post added 30.05.2010 at 15:06 ----------
нашёл вчерашний клочок бумажки.
Вдогонку:
на чётной (по фото платы) стороне задействованы ещё
10ый (21) - Accessory
и
20ый (11) - судя по всему mute внутренних спикеров для iphone
---------- Post added 30.05.2010 at 15:31 ----------
что-то не разобрался я как в Альбом кидать полноразмерные фотки.
Короче вот кусок вчерашней фотосессии
http://pics.binary.ru/full/DSCF4127.JPG
http://pics.binary.ru/full/DSCF4128.JPG
Репутация: 5016 Вобщем, вечером завершу тест:

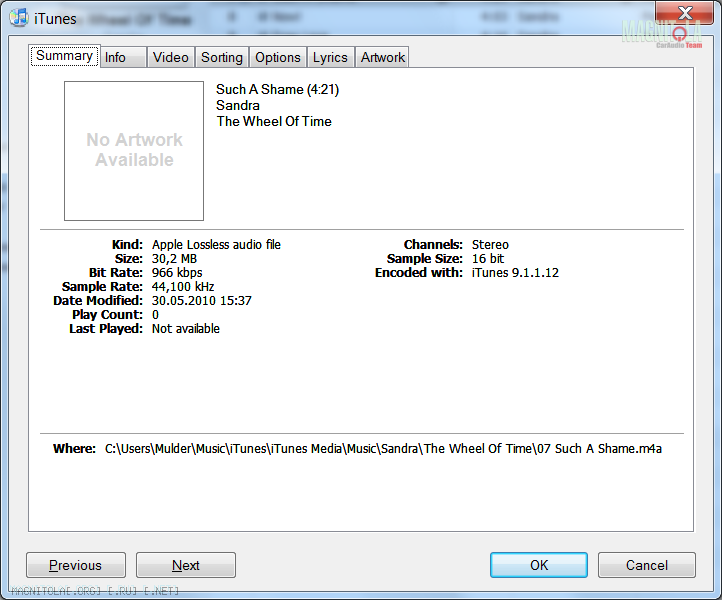

Во-первых сделал ALAC
Во-вторых нашёл 100% способ проверить "аналог-цифру". Если голова читает с iPod именно файлы, то эквалайзер iPod на звук влияния оказывать не будет.
Так что достаточно поиграться эквалайзером и сразу всё станет ясно. Домашняя JVC NX-PS2 точно по аналогу работает (эквалайзер iPod работает), но она кстати и имена композиций не умеет читать. Только управляет.
Репутация: 5016 Пока результаты расстраивают - эквалайзер работает
Похоже придётся разобрать разъём в третий и последний раз и прозвонить там всё. Уже самомУ любопытно стало.
Репутация: 17117 Надейся на лучшее, а готовься к ходшему. Там аналог. Если бы было все так хорошо... Цифра цифра... где же ты?Пока результаты расстраивают - эквалайзер работает
Похоже придётся разобрать разъём в третий и последний раз и прозвонить там всё. Уже самомУ любопытно стало.
