IDA X305S эксплуатация.

**trz_ua** · 21.03.2011 20:15

можно удалить

**MAGNITOLA** · 21.03.2011 20:15

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Pixx** · 21.03.2011 22:45

можно удалить

**S!mb!0Z** · 22.03.2011 00:44

Сообщение от trz_ua

Вообщем решение найдено.

65-66 нога процессора отвечают за евро стандарт!!!

Что делаем меняем сопротивления 10ком 65 ногу оставляем на месте 66 снизу платы переставляем с GND на +5v

Молодчина!

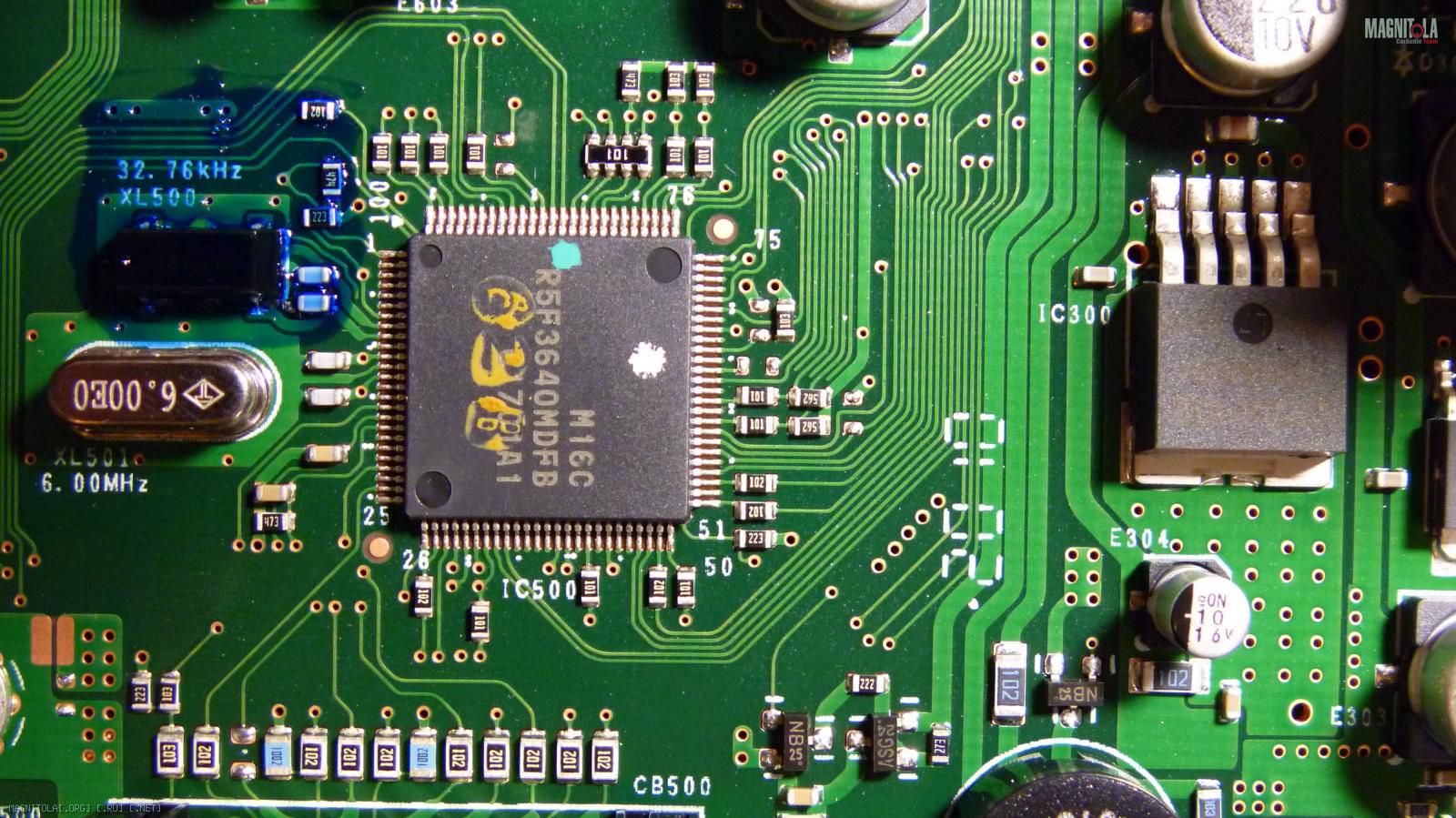

Может и мне поможете? Голова x303. Распайка смотрю немного другая. Что куда паять?

Фоты

Нажмите на изображение для увеличения
Название: P1000553.jpg
Просмотров: 22
Размер: 275.7 Кб
ID: 106926

Спасибо!

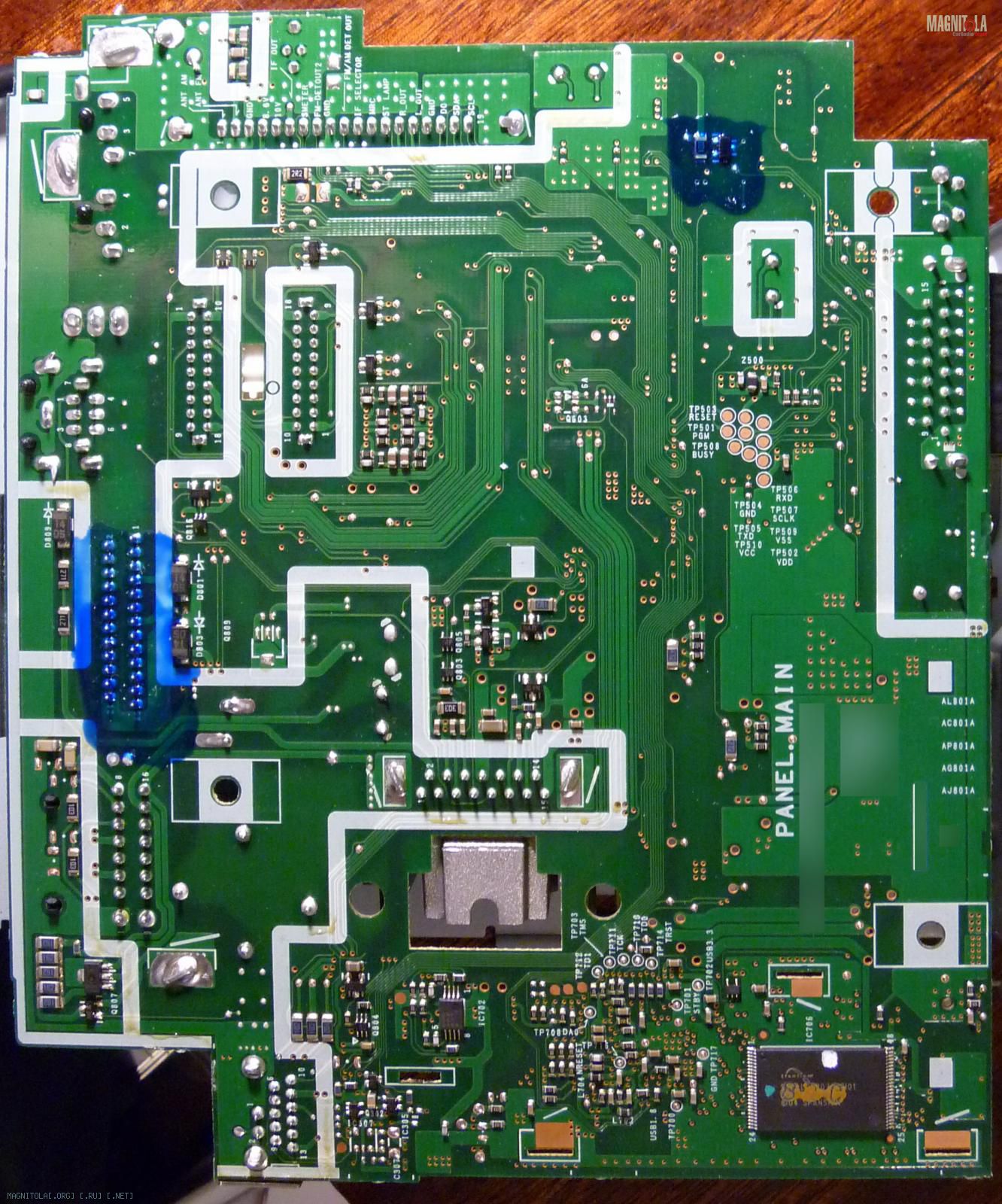

Фото обратной стороны

Нажмите на изображение для увеличения
Название: P1000567.jpg
Просмотров: 19
Размер: 375.4 Кб
ID: 106925

**trz_ua** · 22.03.2011 02:19

Ну хорошее фото

лицевой платы.

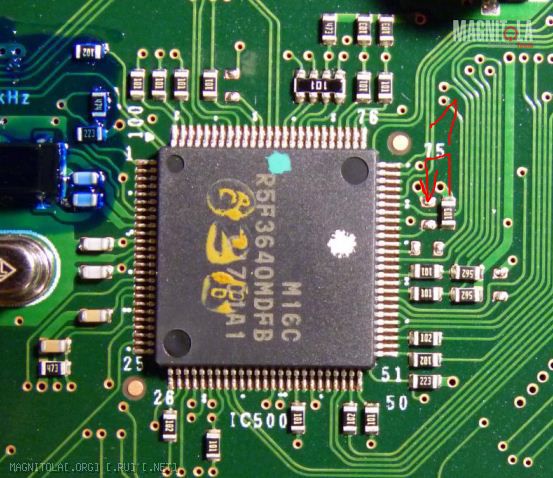

Ну у меня нет схемы на 303, но компоновка очень похожа.
И на 90% уверен что этот резистор отвечает за зону (если есть возможность замерь,ели на него идет + или -, а рядом если на нем + стоит - то точно оно)

Нажмите на изображение для увеличения
Название: v1.JPG
Просмотров: 85
Размер: 78.1 Кб
ID: 106942

На задней плате фото не оч, не вижу номиналы сопротивлений, но там тоже должен быть 10ком, но может и не быть его.
И вполне может быть достаточно просто переставить этот.
Попробуй отпишешь что вышло.

**S!mb!0Z** · 22.03.2011 07:55

trz_ua,
попробовал - ничего не изменилось... ((( Резистор в положении как на картинке выше замкнут на землю. В положении как ты нарисовал - на +5В.
Посмотри, пожалуйста, мой пост из этой темы за №55 IDA X305S эксплуатация.

Разобрался

И распиши, пожалуйста, по шагам что-ли или со знаками препинания свои действия, а то как-то не очень понятна следующая последовательность действий

Сообщение от trz_ua

Что делаем меняем сопротивления 10ком 65 ногу оставляем на месте 66 снизу платы переставляем с GND на +5v

Я понял так: 65 ногу не трогаем вообще, а вот на 66-й резистор и есть искомый ключ.
Сравнил даташиты на оба чипа - эти ноги вреде бы не отличаются. На 305 голове 66 нога уходит на обратную сторону платы, как раз там у вас, как выяснилось, и находится ключ. На 303 этот ключ на лицевой стороне, но почему же тогда не получается?.. Может пропаял плохо... Вечером попробую обычный не смдшный резюк запаять.
Может есть еще идеи какие-нибудь?

**Pixx** · 22.03.2011 11:35

добавлю:
40 переставить на место 41.
43 переставить на место 42.

trz_ua, проверь
у тебя такое расположение резисторов?

**trz_ua** · 22.03.2011 11:58

Ну смотри, если ты перепаял тот резистор, проверь после резета магнитола сразу ставит 24 часа и теги европы для МП3 ?
Если да то он влияент на смену зоны.
По поводу сетки ФМ...ее держит какой то из этих сопротивлений.

Нажмите на изображение для увеличения
Название: v2.PNG
Просмотров: 616
Размер: 242.8 Кб
ID: 106949

Нужно замерить, на их должно быть либо GND либо +5v, а рядом наоборот.
Если рядом наоборот то это похоже и есть твоя смена сетки.

**trz_ua** · 22.03.2011 12:04

Если ты так сделаешь получишь непонятную сетку УКВ

**Pixx** · 22.03.2011 12:21

trz_ua, сообщишь как посмотришь.
У меня немного другая информация.

**S!mb!0Z** · 22.03.2011 12:35

Дело медленно, но движется

Пропаял хорошо этот резистор по этой схеме

и получил японский диапазон 76-90МГц с шагом 0,1МГц... После пайки забыл ресет сделать, но судя по всему в данном случае это не имеет значения, так?
Надо смотреть дальше...
