Неисправность BLAUPUNKT 460 Помогите!!!!
Приветствую вас. У меня проблема. После пары лет работы приключилась беда. Как бы банально не звучало, но, однажды утром пропал звук с среднечастотников... При этом саб продолжал исправно басить (он висит на своем усилке). При открытии багажника выяснилось, что что усилок ушел в защиту. Вместо зеленого светодиода горел красный, который, через некоторое время, так же погас...

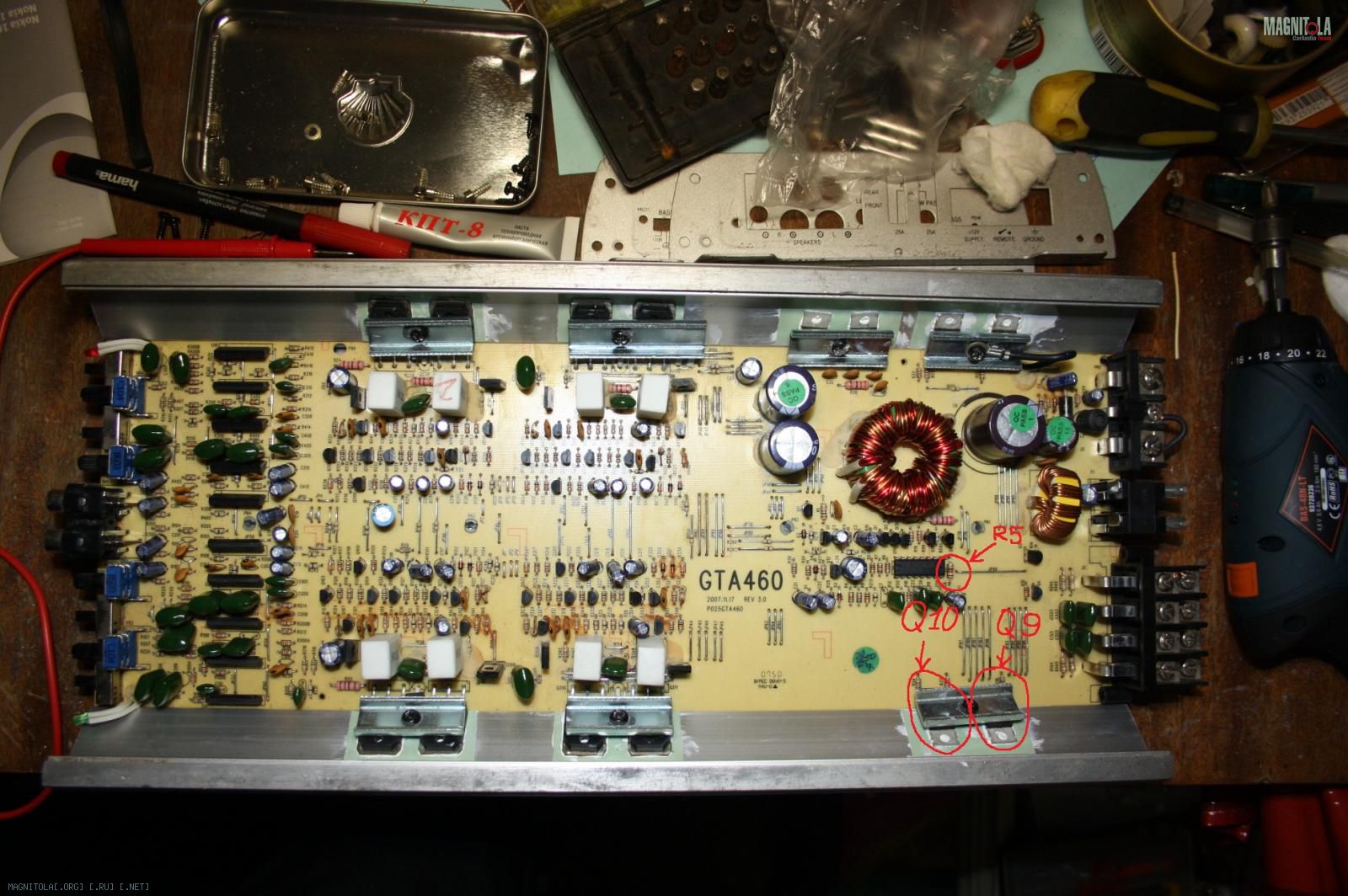

Добрался я до усилка только примерно через месяц. Вскрытие выявило попадание влаги на монтажную плату. Как следствие, окислы на ножках транзисторов, резисторов и тд... По возможности, все просушил, очистил от окислов и протер спиртом.Вложение 324612 Оказалось, что на двух транзисторах Q9, Q10 (если я ничего не путаю) отсутствуют средние лапки.

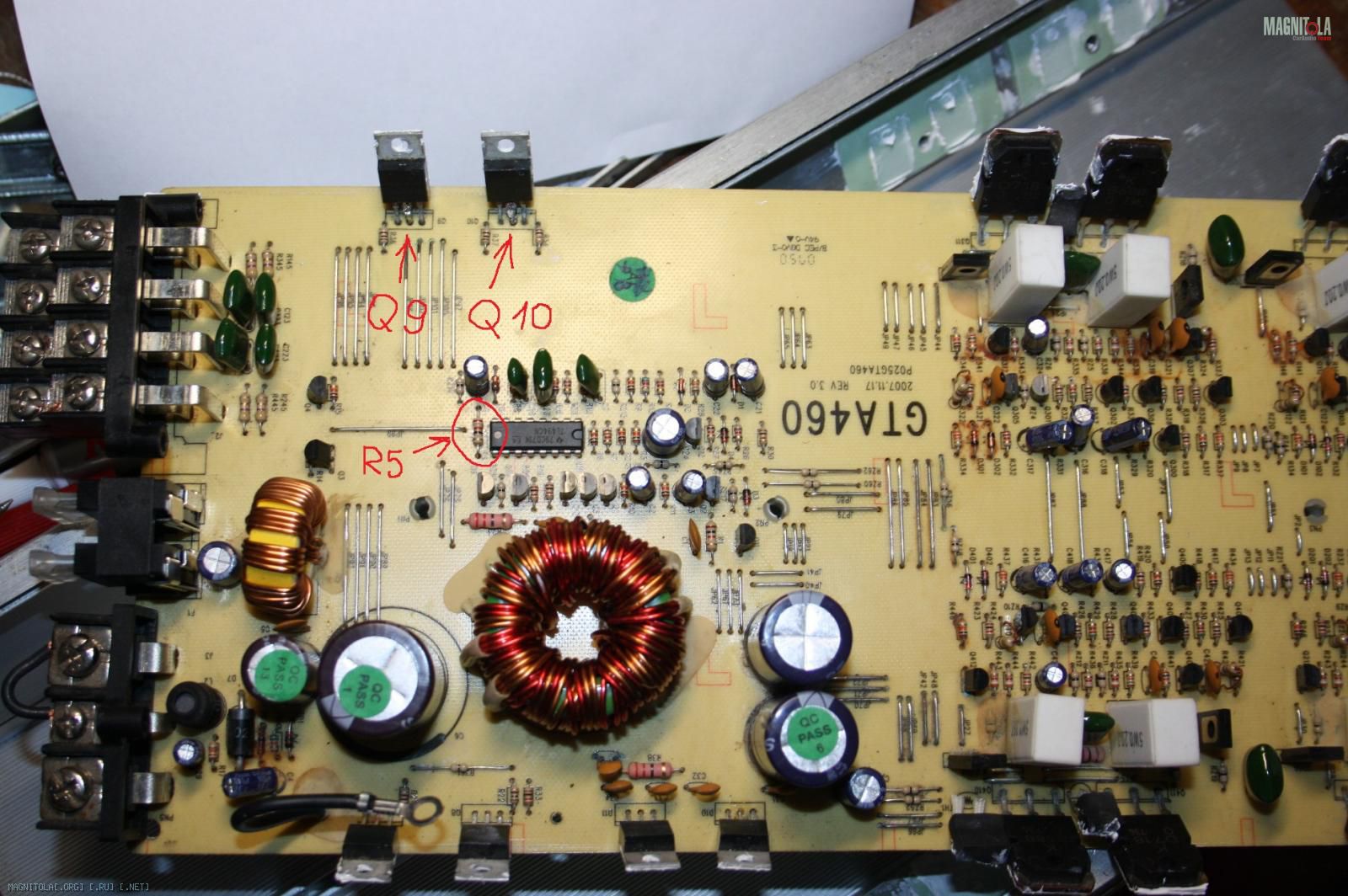

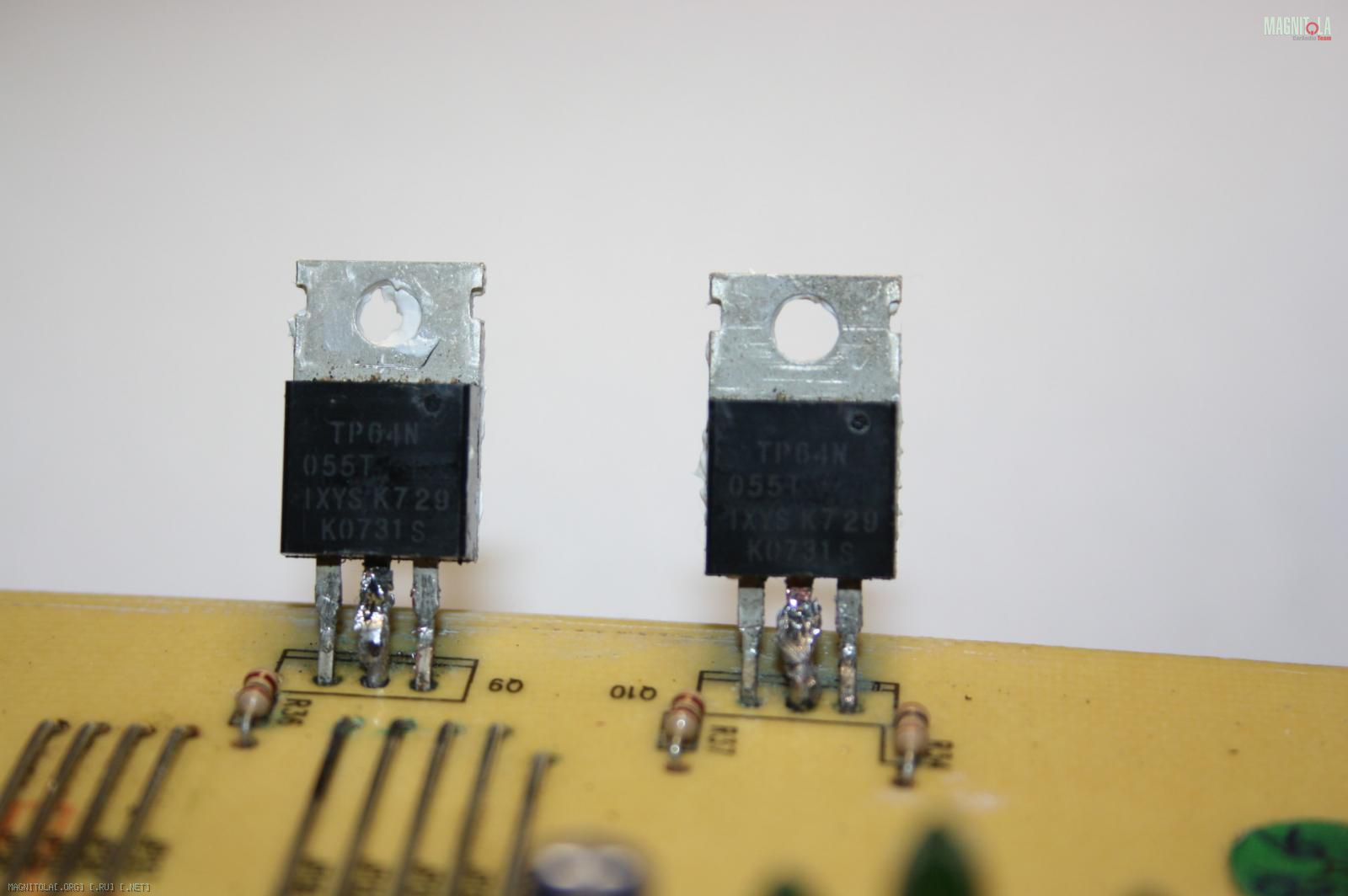

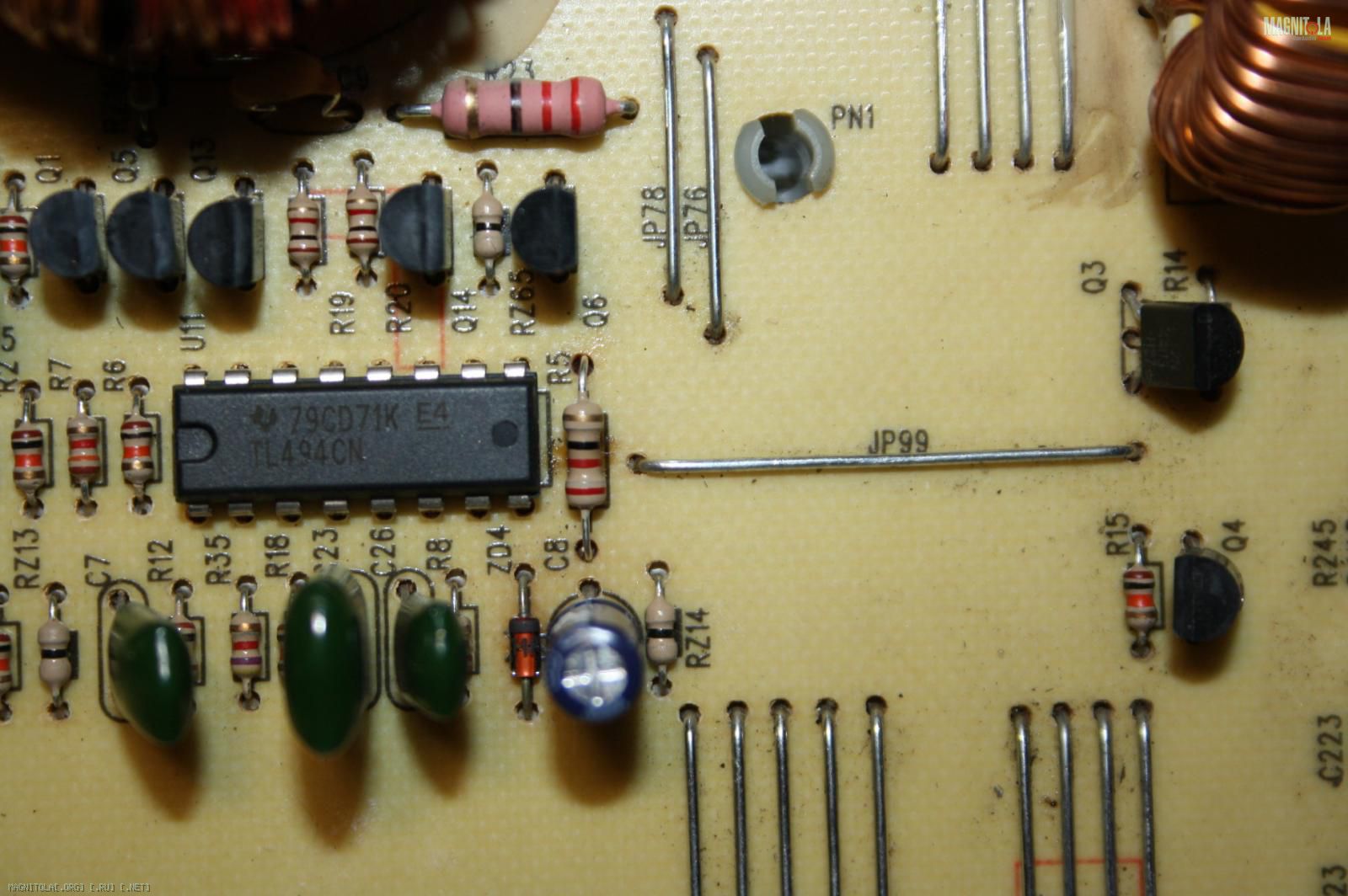

Припаял к остаткам лапок проволку.Вложение 324618 При включении вне системы (дома), загорелся зеленый светодиод, погорел несколько секунд, после чего вместо него загорелся красный диод и появилась другая проблема, а именно: перегревается резистор R5 (22 Ом).Вложение 324614Вложение 324616 При первом включении вне системы (дома), этот перегрев сопровождался нагревом транзисторов (к которым припаивал провод).
Поменял резистор. Проблема осталась, но теперь транзисторы не греются... Т.е. при подаче напряжения загорается и гаснет красный диод, греется резистор...
Так вот, вопросы такие: есть ли у кого схема платы данного усилителя и что можно сделать (и как)? И еще, чем можно заменить транзисторы Q9, Q10 (этих в продаже не нашел)???
Re: Неисправность BLAUPUNKT 460 Помогите!!!!
Блин, неужели никто не может подсказать??? Я так полагаю, что я не могу БП запустить...
Что именно и как можно проверить?
Re: Неисправность BLAUPUNKT 460 Помогите!!!!
AlexTim, тут форум автозвука, а не сайт ремонтников бытовой техники.
Re: Неисправность BLAUPUNKT 460 Помогите!!!!
Цитата:
Сообщение от
Serg_l
тут форум автозвука, а не сайт ремонтников бытовой техники.
Вы смотрели в какой ветке создали тему?
Re: Неисправность BLAUPUNKT 460 Помогите!!!!
Цитата:
Сообщение от
Serg_l AlexTim, тут форум автозвука, а не сайт ремонтников бытовой техники.
Эммм.... Форум автозвука... Диагностика и ремонт... А усилитель имеет прямое отношение к автозвуку... :D
Re: Неисправность BLAUPUNKT 460 Помогите!!!!
Цитата:
Сообщение от
AlexTim Оказалось, что на двух транзисторах Q9, Q10 (если я ничего не путаю) отсутствуют средние лапки.
и куда же они делись??? такой вопрос, как и почему, не возник?
Цитата:
Сообщение от
AlexTim Так вот, вопросы такие: есть ли у кого схема платы данного усилителя и что можно сделать (и как)? И еще, чем можно заменить транзисторы Q9, Q10 (этих в продаже не нашел)???
схема обычная/подобная/типичная как у всех усилителей GTA серии, http://magnitola.org/vysshii-pilotaz...sozidanii.html . Транзисторы в ПН-е могут быть любыми хоть 44-е, хоть 3205, в общем по сути пофиг, но все одинаковые, а не только эта пара.
Re: Неисправность BLAUPUNKT 460 Помогите!!!!
Ibragim'off,
Цитата:
Сообщение от
Ibragim'off Вы смотрели в какой ветке создали тему?
Смотрел, понял, что тут поможет хороший спец, который посмотрит изделие. Т.е я в мастерскую указал дорогу.
Куда ножки транзисторов делись и как без них работал вообще усилитель? Резистор похоже вообще не причем, может греться.
Цитата:
Сообщение от
AlexTim Вскрытие выявило попадание влаги на монтажную плату.
Вода? Часто трудоемкая работа, с зачисткой и пропайкой все подряд, иногда без результата., тк возможен комплекс неисправностей.
С другой стороны..
этот прибор из себя ничего ценного не представляет, можно поковырять да выкинуть.
Re: Неисправность BLAUPUNKT 460 Помогите!!!!
Цитата:
Сообщение от
FFZ и куда же они делись??? такой вопрос, как и почему, не возник?
Попала влага, ножки окислились... От платы и почти до самого транзистора...
---------- Сообщение добавлено 05.01.2013 в 19:07 ----------
Цитата:
Сообщение от
Serg_l Ibragim'off,
Смотрел, понял, что тут поможет хороший спец, который посмотрит изделие. Т.е я в мастерскую указал дорогу.
Куда ножки транзисторов делись и как без них работал вообще усилитель? Резистор похоже вообще не причем, может греться.
Я так понимаю, что толковой подсказки не дождаться и меня тут только в ремонт отправят...
Аппарат может и не представляет ценности, но для кого как... Мне хватало. Я на соревнования не собираюсь... А при нормальной настройке звук не плохой... Да и дорог он мне как память :) На самом деле, в учебную машину не очень хочется ставить что-то дорогое... Не тот уровень :)
Re: Неисправность BLAUPUNKT 460 Помогите!!!!
Цитата:
Сообщение от
AlexTim Попала влага, ножки окислились... От платы и почти до самого транзистора...
Цитата:
Сообщение от
AlexTim Я так понимаю, что толковой подсказки не дождаться и меня тут только в ремонт отправят..
Подозреваю, что и в ремонт не возьмут, - рентабельность ремонта.. Я еще помню как приносили залитую технику с яхт. Купи такой же новый, вопрос закроется.
Re: Неисправность BLAUPUNKT 460 Помогите!!!!
Цитата:
Сообщение от
FFZ и куда же они делись??? такой вопрос, как и почему, не возник?
схема обычная/подобная/типичная как у всех усилителей GTA серии,
http://magnitola.org/vysshii-pilotaz...sozidanii.html . Транзисторы в ПН-е могут быть любыми хоть 44-е, хоть 3205, в общем по сути пофиг, но все одинаковые, а не только эта пара.
Согласен с FFZ,есть маленькая поправка-прежде чем менять ,надо измерения сделать,проверить элементы на вшивость и т.д.,а так можно и много поменять затратить много рублей и результата не получить:тема не просто ремонт,а еще и диагностика,последнее и есть главный успех ремонта.,
