Репутация: 150927
Думаю вам стоит более серьёзно проанализировать работу DC-DC , так как вам предоставлены реальные картинки работы SRx4 с указанной доработкой, и даже то что вам предложили ранее однозначно должно было вам помочь, отсюда следует- что здесь ещё есть неисправность и скорее в самом трансе или в УМЗЧ, однозначно дать совет очень трудно по этому нужно как то шевелить тем что есть в голове, дистанционно это очень трудно тем более имея мизер информации.
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 1294044
Я тоже думаю так- это основным будет в решении проблемы.,Сообщение от WENQ
Репутация: 1267
да вроде неисправности не наблюдалось в блоке УНЧ, всё исправно работает, все каналы играют, приеду из отпуска ещё перепроверю, тоже думал уже в ту сторону покапать.
может откинуть нагрузку, после выпрямительных диодов, посмотреть, потом чем нибудь нагрузить и посмотреть.
Репутация: 300 Всем привет, усь достался паханный, схему нашел, буду разбираться, на двух каналах искажения. два молчат
Репутация: 20472 привет, дружище. совет по этой серии от официала нужен? могу дать рекомендации...

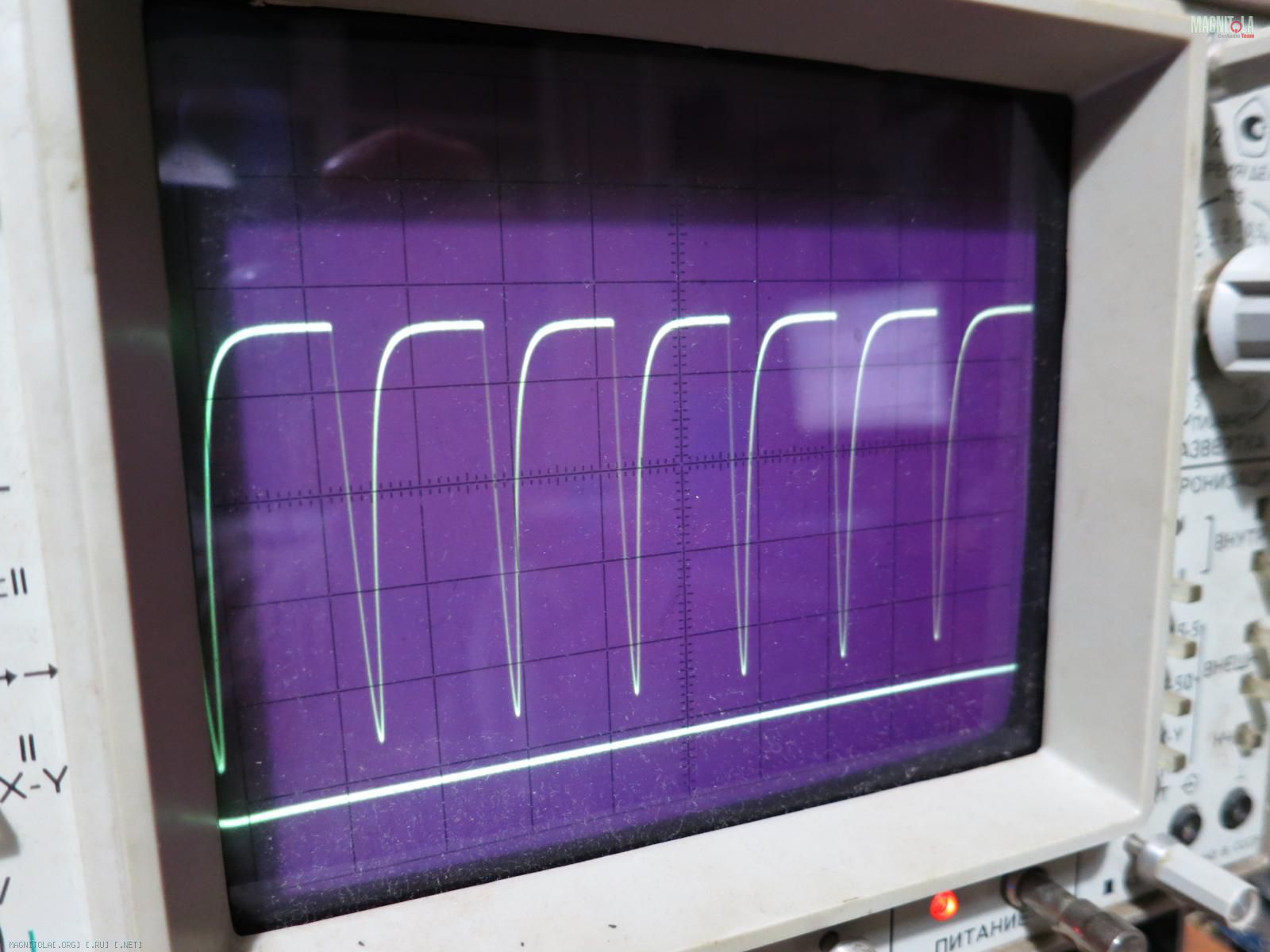

Репутация: 300 Эдмар, спасибо, пока не надо, может есть выход на BOSS? Буду очень благодарен. У SRx4 вот что на выходе
Репутация: 20472 а зря. смотрите: плата многослойная. значит дорожки петляют сверху вниз через межслойные перемычки. а что скажете, если узнаете - они часто обрываются. т.е. не зная это, будете искать неисправность транзисторов или микросхем, а по факту всего лишь например 2 стоящих рядом входных транзистора дифф каскада, у которых эмиттеры соединены резисторами по 68 ом, окажутся разорванными. и тогда перекос токового зеркала одного плеча, а то и несколько обрывов в одном канале сразу! выловить это крайне неудобно, но не найдя их - усилитель будет крякать...
по BOSS Audio связей нет...
Репутация: 300 Хорошо, давайте, я подумал, что плата двухслойная.
---------- Сообщение добавлено 25.11.2016 в 18:42 ----------
Два канала сделал, был мертвый Q73, заменил парой 4401/4403, то что под рукой оказалось. Осталось оживить еще два)
Репутация: 20472 ясно. трудитесь...
удачи!
Репутация: 300 Эдмар, остался один канал, миандр идеальный, прослушка через телефонный динамик тоже, но про подключении динамика есть искажения. Были подобные случаи?
