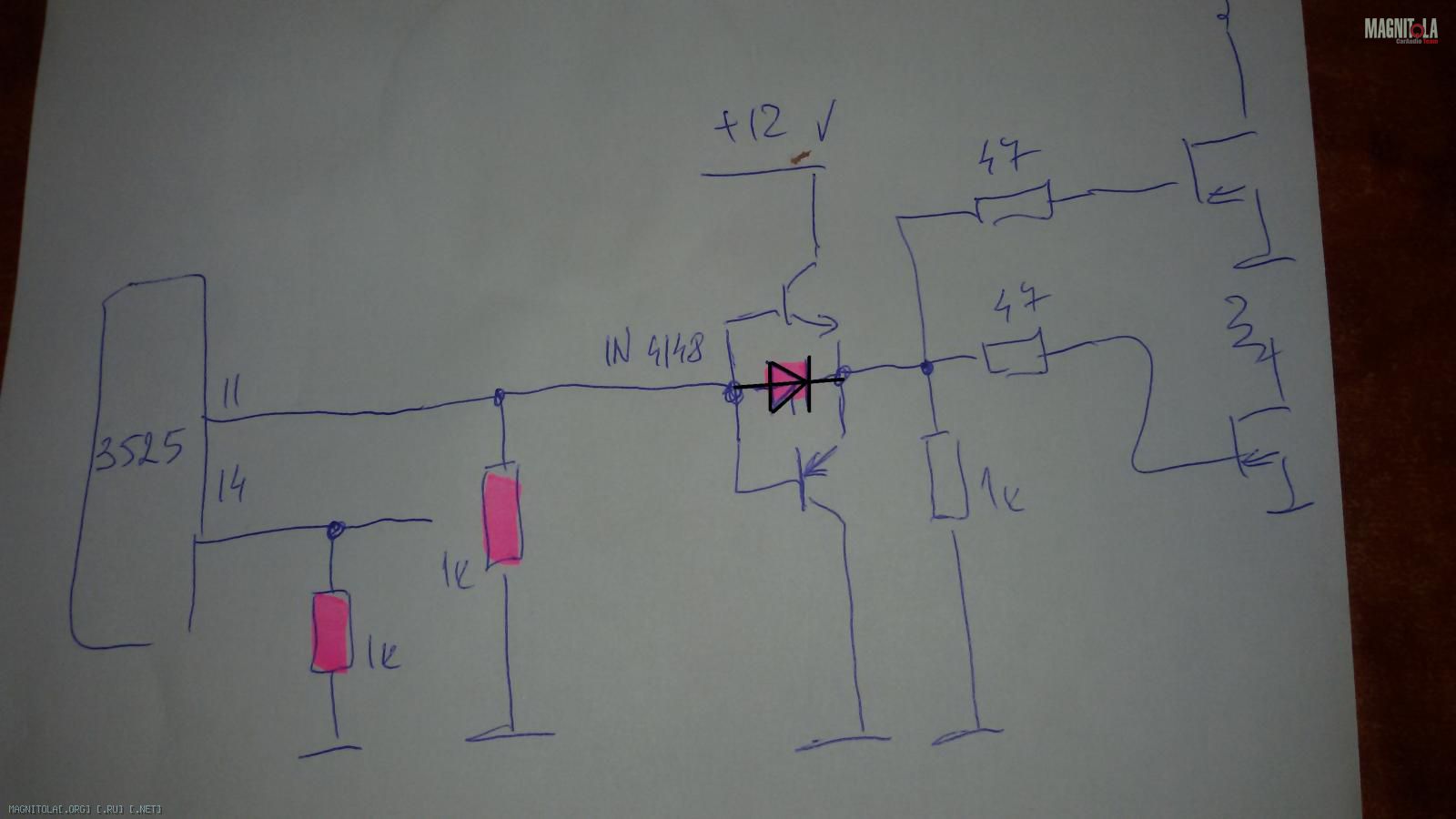

Репутация: 20472 Выделенное красным - это то, чего нет на схеме. А очень зря!!! С этими деталями работа микрухи становиться стабильной, а тип мосфетов ВООБЩЕ НЕ ПРИНЦИПИАЛЕН!!! Те, кто доказывает обратное, просто не шарят в принципе работы таких устройств.
Вот еще раз почитайте...
https://vk.com/topic-102659449_33711061
Репутация: 150927
Что конкретно, и почему почти,не правильно не там не там почти.Сообщение от Эдмар
---------- Сообщение добавлено 28.07.2016 в 12:27 ----------
да к кексу это.
---------- Сообщение добавлено 28.07.2016 в 12:40 ----------
Упс.. вы AUDIS.. нагнули, молодца!!!
Репутация: 1267
ясно, платку пропаявал, не помогло, обвязку вокруг оптопары просматривал, всё норм, ну да ладно, эта тема не про это, попробую 74HC132D а потом в профильную тему.
Репутация: 20472 Я не просто "нагнул" их. во время визита Деонардо я ему показал свой проект усилителя, который хочу начать производить для установок ТОП класса. Это улучшенная версия схемы Audison Thesis Quattro. Если кто не понял, я работал сервисником в представительствах домашки таких брендов как:
Adcom, Australian Monitor, B&W, Clarion, Classe, Conrad-Johnson, DALI, DEFINITIVE TECHNOLOGY, DVDO, Exposure, HANTAREX, Genelec, Grado, Marshall, Mackie, Metz, Monster Power, Norston cable, ONKYO, Optoma, PASS LABS, Peavey, PS Audio, Rotel, SIM2, TEAC-Esoteric, Thiel, Transparent, VAC, WADIA
Уверен, многие слышали о хотя бы части из них. Имея доступ к тех документации, я проанализировал все сильные и слабые стороны самых дорогих моделей класса Hi-End и понял, что в авто звуке пользователям предлагают гораздо более удешевленные версии схем за те же деньги, что и домашка. Но почему такая несправедливость. Вот и решил попробовать собрать некий прототип. А результат стал очевиден. Усилителю все равно, где он стоит и с чем работает. Важно 3 фактора: качество питания, грамотное схемное решение и наивысшие компоненты для достижения максимального звука.
Все просто, а Электромедия в младших моделях не ставит ничего такого, чтобы не возможно было улучшить... Но это тенденция всех производителей, они "запасаются" технологиями на ближайшие годы, поскольку компоненты Hi-End созданы еще в конце прошлого века и теперь просто "зависли", поскольку более востребованными являются мыльницы размером с планшет, но там 8-9 каналов по 35-40 Вт, да еще и процессор встроен. А кому нужно и громко и качественно, то без вариантов - Thesis, Ground Zero Referens, Helix, Brax..... Но разве эти модели уместятся на ладони??????????????????????????????????????????????????????????

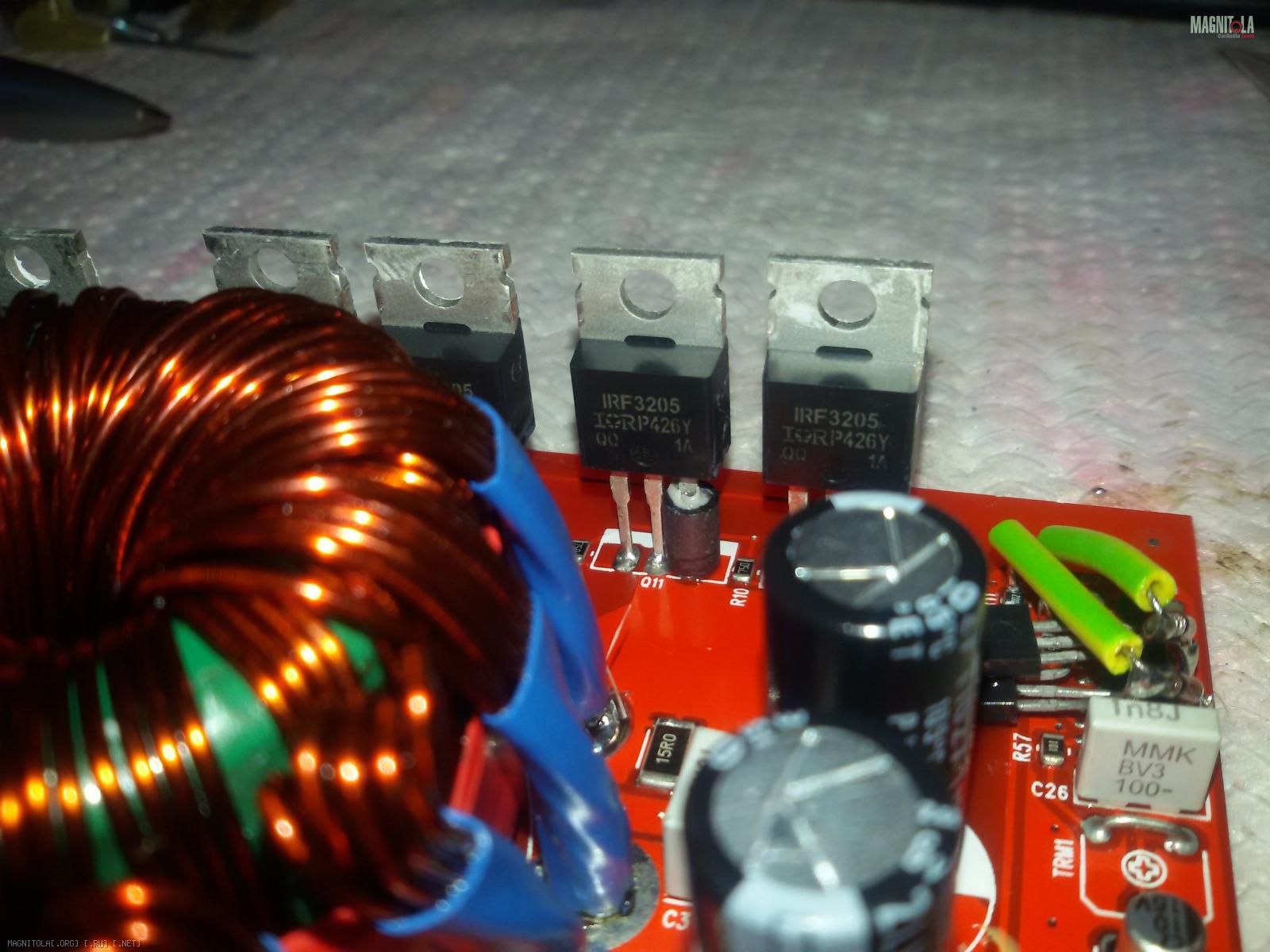

Репутация: 150927 Да.., если так то и с 3205 справится.
---------- Сообщение добавлено 28.07.2016 в 10:26 ----------
Может тебе всё таки оптопары выносят? 137ые, платка редко очень очень.
Репутация: 1267 так может переделать и поставить STP60NF06, всё равно уже куплены и валяются.
не думаю, заменил на новые, эффект такой же. (с этой платки по одному плечу идёт что то около 4В. на вход оптопары и происходит подъём напряжения в одном плече до 90В после подключения нагрузки.
поменял в этой платке 74hc86 теперь вообще молчит, но напруга в норме с нагрузкой.
Репутация: 150927 На обе оптопары импульсы идут а теперь видать нет , там 7400 можно, лучше 74132, ох давненько это было опер кажись возбуждался или не помню, реагирует ещё и на температуру, в плече Н импульсы длительность уменьшается а в L наеборот поэтому и косит, при этом на выходе появляется постоянка с недопустимым уровнем так да?
---------- Сообщение добавлено 28.07.2016 в 11:35 ----------
Да хоть и так, смотри сам.
Репутация: 1267 спасибо, попробую 74HC132D, да как то так, до этого импульсы нечем было смотреть, но пока ещё не смотрел, на выходе около 1В вроде
Репутация: 150927 Кстате по D не помешает вокруг этой платки проверить всё СМД и пропаять.
Репутация: 1267 вот тут я не понял, к чему это?
