Сравните с приведёнными мной-сразу видно,что кривые импульсы-это надо устранять.Копайте эту часть более тщательнее.,Цитата:
Сообщение от sergey094
Вид для печати
Сравните с приведёнными мной-сразу видно,что кривые импульсы-это надо устранять.Копайте эту часть более тщательнее.,Цитата:
Сообщение от sergey094
и куда мне тогда рыть если у меня даже выходит сигнал с драйвера вот такойЦитата:
Сообщение от gena60

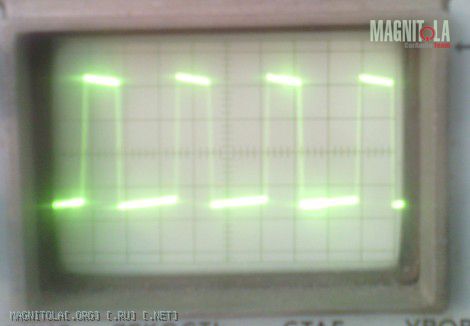

Вложение 697786
и почему тогда если убираю r229 сигнал нормальный становится везде
!!!
Цитата:
sergey094, Вы при регистрации правила принимали, Вы их почитали?
ВЫКЛАДЫВАЙТЕ ФОТО МАТЕРИАЛЫ НА ФОРУМЕ, А НЕ НА СТОРОННИХ ФОТО ХОСТИНГАХ!!!
извиняюсь исправлюсь.... привычка....Цитата:
Сообщение от FFZ
Хотелось бы посмотреть как выглядит несущая до дросселя L101.102, тобиш в точке стоков и истоков(для этого надо востановить всё как было).
не совсем понял что нужно сделатьЦитата:
Сообщение от WENQ
Снимите сигнал несущей в точке каторая была указана.

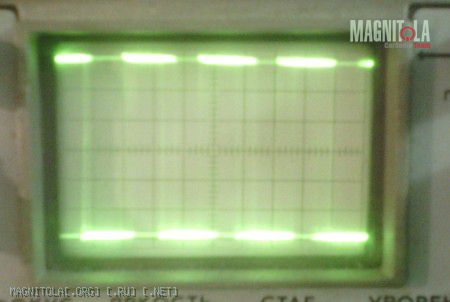

Вложение 697826Цитата:
Сообщение от WENQ
осциллограф мозг еще подтирает
выходные транзисторы стоят не все по одному в плечо
Это точно но всё-же неплохо,подключите нагрузку 4-8 ом, на вход синус 40-50 Hz .уровень сигнала %15-20,и посмотрите на плече где импульсы остроконечные,что меняется.А на выходе должен быть(клеммы) нормальный синус,если так востановите всю схему, приберитесь и накройте крышкой.Цитата:
Сообщение от sergey094
подавал и так синус. у меня проблема нагреваются q130-133 так как на их затвор идет вот такой сигналЦитата:
Сообщение от WENQ
Вложение 697830
с q135-138 такова нету они чуть теплые и сигнал идет на них нормальный
не грелись бы транзисторы давно бы собрал))
а с первой ноги u100 должен идти прямоугольный синус или нормальный?
