А где такие собираетесь использовать?!,больше 100кОм не видел предварительных каскадах усилителей.Цитата:
Сообщение от sergey094
Посмотрите здесь варианты:Цитата:
Сообщение от sergey094
Вид для печати
А где такие собираетесь использовать?!,больше 100кОм не видел предварительных каскадах усилителей.Цитата:
Сообщение от sergey094
Посмотрите здесь варианты:Цитата:
Сообщение от sergey094
есть calcell bst 1.1000 и там отсутствуют все регуляторыЦитата:
Сообщение от gena60
да уже собираю на прорезиненных подложках вроде полистал тырнет кто то говорит лучше слюды кто то хуже
кому верить не понятно и решил собрать на таких
Самое основное не жалеть термопроводящую пасту, промазать ей радиатор и транзистор,а прокладка чисто для изоляции служит(не все производители предпочитают пасту использовать при сборке).Цитата:
Сообщение от sergey094
А куда их сразу все дели?.,Цитата:
Сообщение от sergey094
пасты от дущи намазалЦитата:
Сообщение от gena60
не знаю такой достался его сильно раздербанили вот все собрал остались только регуляторы
каких именно не хватает ?Цитата:
Сообщение от sergey094
Вложение 701836
Вложение 701838
всех 4 хЦитата:
Сообщение от FFZ
поэтому и спросил, что в списке три позиции и три штуки, а нужно 4-е штуки.Цитата:
Сообщение от sergey094
каких сколько, и какая группа характеристики на каждом ?
ну я один нашел на 2Х50 ком но не знаю точно ли там на 50Цитата:
Сообщение от FFZ
не понял вопроса(
ну вот тебе и задачка, которую тебе для начала нужно решить - выяснить точно какие и какой группы характеристики регулировки каждого нужны!!!Цитата:
Сообщение от sergey094
Для примера: А50К, В50К, С50К. Буквы на маркировке потенциометров и есть группа.
вот в чем беда были бы те которые в нем были глянул быЦитата:
Сообщение от FFZ
а вот у когото спрашивал мне кинули вот так
gain b50k
LPF b50k
subsonic b50k
bassboost b500k
Частично есть в этой теме,для понимания:
http://magnitola.org/diagnostika-i-r...-rezistor.html
спасибо почитаю не видел эту темуЦитата:
Сообщение от gena60
ну и?Цитата:
Сообщение от sergey094
тумкалку то включай :).
фотки то уже тебе подкинул, дальше то что, соображай :), тогда точно и станет известно каких и сколько нужно.
Многоуважаемый FFZ (не знаю как по батюшки) посмотрите Пожалуйста номиналы и зависимость этих перемеников буду очень благодарен!Цитата:
Сообщение от FFZ
По батюшке этого мне и на работе хватает :), т.ч. тут это как минимум лишнее.Цитата:
Сообщение от sergey094
Было бы у меня я бы тебе сказал, я предлагал тебе самостоятельно решить, самостоятельно совсем не сложную задачку, на основании всего то трёх пазлов сложить правильную картинку........
Два пазла у тебя уже нашлись по ходу развития событий в теме, нужно было просто на основании имеющихся понять каким должен быть третий пазл, тогда и сложилась бы вся картинка.
Ок.
Ещё раз.

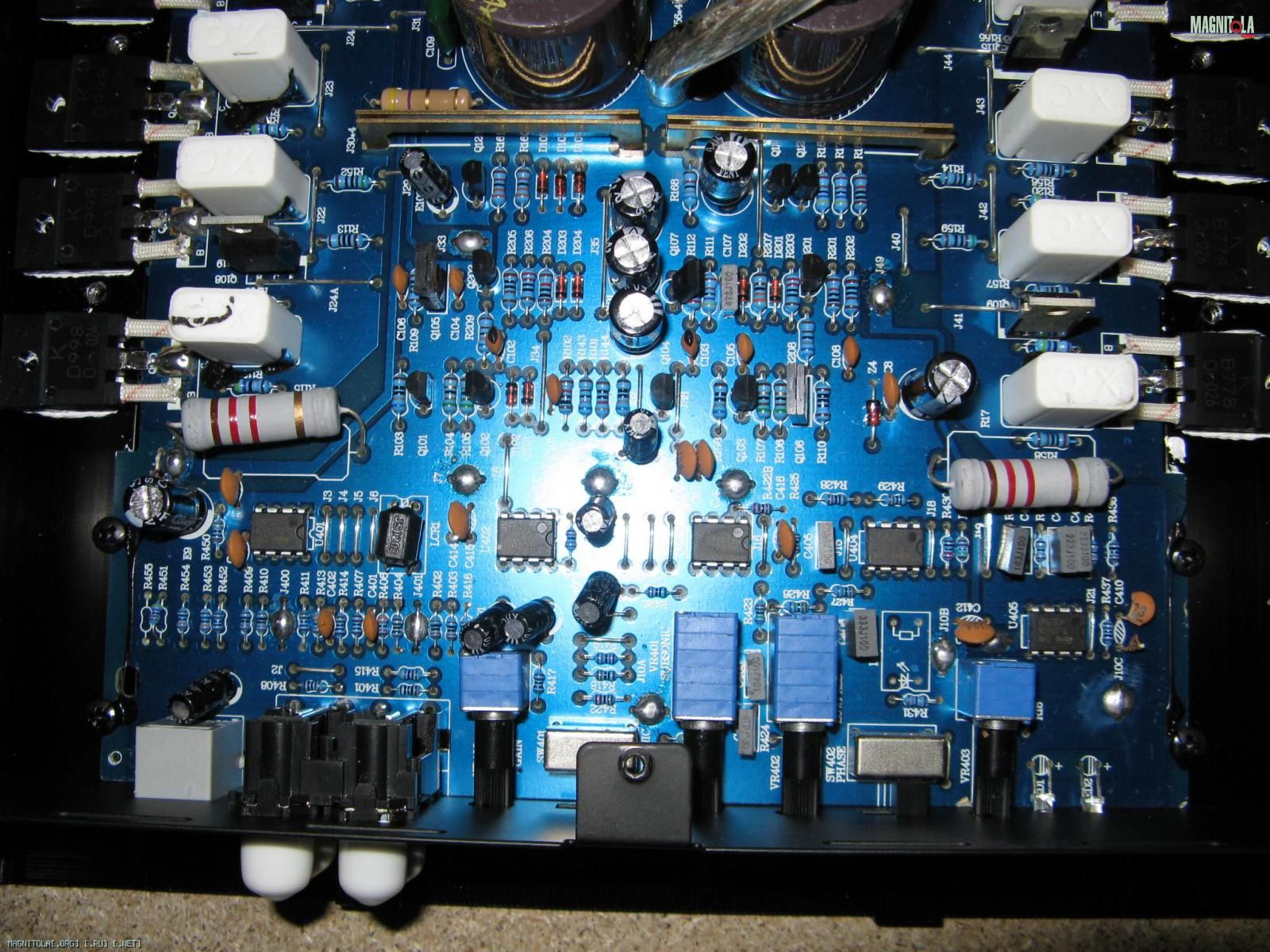

Вот первый исходный пазл :
Вложение 701980

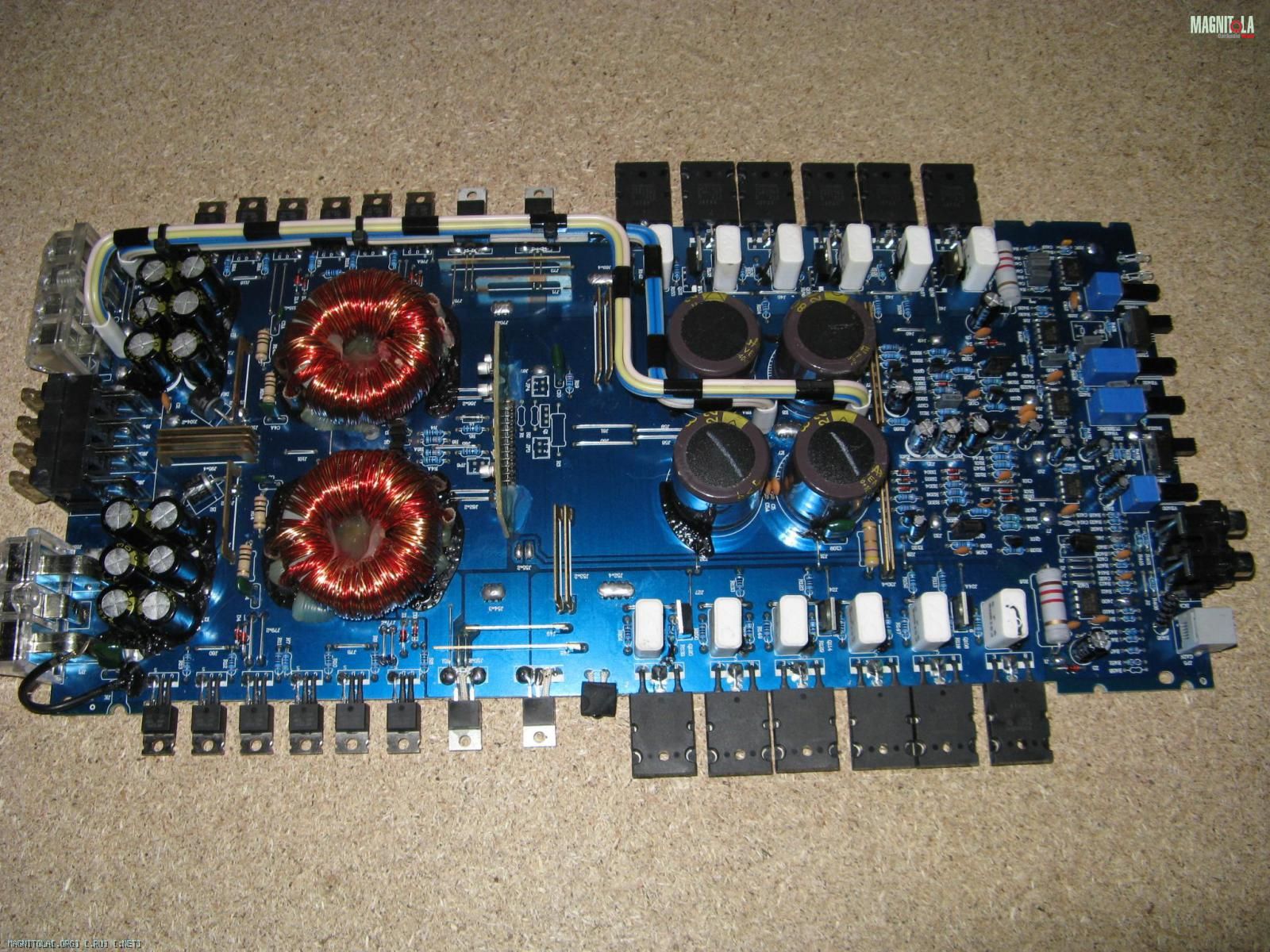

Вот второй :
Третий пазл должен быть - фото лицевой панели с регулировками где и обозначены ГДЕ КАКОЙ РЕГУЛЯТОР, или мануал пользователя где так же обозначено и расписано где какой регулятор и в конце концов у тебя эта панель есть сама эта панель которая стоит на усилителе.......Цитата:
Сообщение от sergey094
Это всё, имея эти три пазла, ты знаешь на 100% какой где потенциометр стоит и соответственно какие искать чтоб восстановить усилитель.
Вложение 702194Цитата:
Сообщение от FFZ
имеется данный кусок
получаем
Gain 2xB50K
LPF 4xB50K
Subsonic 4xB50K
Bassboost 2xB500K
http://ru.mouser.com/ProductDetail/B...BnepA1dnPpQ%3d
нашел что то похожее цена кусачая
и подумал что лучше и дешевле будет как вы писали где то форуме прикрутить к стенки и проводками ))
да уж..... цена как то уж не вкусная :(, плюс пересылка.Цитата:
Сообщение от sergey094
Вложение 702298Цитата:
Сообщение от FFZ
бюджетный вариант))
только надо теперь такие найти переменики
хоть я один и купил переменик ну он a50k4 как я понял это логарифмическая зависимость, а такой на регулировку громкости не подходит
...можно в Москву, на радиорынок съездить и купить -тоже самое получится,но стоит ли это таких усилий по деньгам?!Хотя я тоже был горячим в идее,когда в Минск катался за запчастями,чтобы собрать телевизор себе, в своё время.Корпус и кинескоп вместе с дорогой вышли дешевле,чем в Москве,да и плату прикупил тоже.Всё получилось, во время тотального дефицита на сей девайс,кстати до сих пор работает верой и правдой:good::good::good:Цитата:
Сообщение от FFZ
да не один который купил обошелся в 22 рублей 2хрядный ну он с буковкой АЦитата:
Сообщение от gena60
либо посмотрю в Москве если не будет то соберу на таких они вроде попадались 4х рядные
http://m8928.ru/goods/Переменный-резистор-23
Зачем колхозить,если просто:- чтобы заработало или как надо лучше???http://magnitola.org/attachments/dia...omcmden0xg.jpg если так делать,то не исключены помехи от двигателя.,Цитата:
Сообщение от sergey094
не отрицаюЦитата:
Сообщение от gena60
но найду ли я то что мне нужно ?
а платить по 500р за один переменик да ну бы его он усилитель того не стоиит))
Это уже по усмотрению,но в Москве найдёте их.,Цитата:
Сообщение от sergey094
я там только митинский рынок знаюЦитата:
Сообщение от gena60
где еще есть не подскажите?
м.Царицыно,первый вагон из центра.В Митино по субботам на улице,рядом с цокольным этажом, приезжают продавцы запчастями тоже,в будние дни их не бывает.,Цитата:
Сообщение от sergey094
в царицено был там за irf3205 стоил что то в районе 70-80р хотя у себя по 35Цитата:
Сообщение от gena60
вот пор это не знал. буду там забегу погляжу. спасибо за подсказку
здравствуйте, недавно обнаружил что мой усилитель при работе издаёт очень сильный писк, подскажите - нормально ли это или усь неисправен, на сколько тихо должен работать усилитель ? питание + с акума , минус -масса машины
это не нормально !!!Цитата:
Сообщение от виталик_нт
Начните с проверки хорошего контакта по питанию, в первую очередь.Писк это не нормально,но это уже не в этой теме обсуждать.,Цитата:
Сообщение от виталик_нт
+100500!Цитата:
Сообщение от gena60
виталик_нт, создавайте собственную тему!
у меня тоже когда то давно один пищал,писк был от транса потом почему-то конденсаторы которые стояли на входе задымились поставил новые до сих пор пашет)) как это связано не знаюЦитата:
Сообщение от виталик_нт
народ а вот такой вопрос тоже с писком с вязаный
все таже схема из первого поста. выпаяны все транзисторы тоесть и которые на входе и которые на выходе.
из одно транса слышен как бы писк не сильный и когда впаиваю транзистор в БП то он очень быстро разогревается и вылетает
сам усилитель можно сказать отрезан был от БП еще прошлым владельцем.
сигнал на 11и на 14 ноге
Вложение 702942
Вложение 702944
и сигнал который приходит на затворы
Вложение 702946
Вложение 702948
я только впаивал
конденсатор с315 и с309 так как их не было и я поставил пленочные но думаю дело не в этом.
может подскажите куда глянуть заранее очень благодарен
народ мозг взрывается как такое возможно или я что то не доглядел
блок питания усилителя
Вложение 703648
те которые выделил если я туда впаиваю транзистор он разогревается и его пробивает за считанные секунды
в остальные плечи ставлю транзисторы все норм не греются сигнал приходит одинаковый
и самое интересное без транзисторов от трансов идет писк еле слышный если поставить пофиг куда транзистор писк становится очень сильный
подскажите что это может быть сам думаю на межветковое ну не уверен
Смотрите пред каскад,после микросхемы к затворам,если транзистор в утечке-вероятность велика в этом трабле,лучше их заменить все,для уверенности.Это только маленькое начало исследований-чудес не бывает в этом.,Цитата:
Сообщение от sergey094
с радостью поменял бы ну у нас в магазинах не ту 2sc1027 ))Цитата:
Сообщение от gena60
Вложение 703688
выпаял 2 транзистора
на выходе стало
без q413
Вложение 703700
без q310
Вложение 703702
Закажите в интернете,но иногда прозвонка не укажет на неисправность,а под напряжением это проявляется-таких случаев масса.Вы копаете только один усь,а мне иногда и по пять в день,ну минимум один уж точно.Всю статистику не передать словами,тут знания нужны.Сколько без сонных ночей провёл за исследованиями уже не помню,но мысли свои говорю и этим надо пользоваться в практике,понимать ход всех действий,а хаотичность исключить сразу.Куда спешить-это лишнее в ремонте.Есть затык в действиях-лучше перерыв сделать и подумать.Не зря есть пословица-утро вечера мудренее.,Цитата:
Сообщение от sergey094
ну из за опыта я и интересуюсь так как сам не до конца еще могу что то понять вот что объясняли вроде как понял и запомнил что где встречалось вроде тоже норм но вот иногда просто ступор.Цитата:
Сообщение от gena60
и правильно ли я понял 2sc1027 и KTC1027 что они взаимозаменяемые ?
и еще как я понял то 2sc2235 тоже подходит на замену,и вместо а1023 его(2sc2235) пара 2sa965
Для этого есть даташит,скачиваете характеристики и сравниваете(если комплементарная пара,то обычно рекомендуется нужный транзистор)Основные параметры для подбора аналогов:Uke,P,I и h21e.Хочется,чтобы не основываться на догадках,только одного-понимание того,что осуществляется на каждой стадии.Сегодня не надо искать справочников-есть инет и находится всё элементарно,можно сказать и так:-довольно просто.,Цитата:
Сообщение от sergey094
там где он стоит в данном случае ни каких особенных транзисторов не нужно.Цитата:
Сообщение от sergey094
ставить можно любые средней мощности транзисторы, хоть наши КТ814/КТ815 если найдёшь :).
Про наши, это конечно же веселуха ))), указал их в качестве усиливающего вектора по вопросу замены.
вот не поверите нашел :i-m_so_happy:Цитата:
Сообщение от FFZ
Вложение 703880
Это хорошо,что нашли-у меня они с советских времён ещё остались.Главное по маркировке правильно припаять.,Цитата:
Сообщение от sergey094
