**sergey094** · 07.05.2015 23:07

Сообщение от Ibragim'off

TL 494 крайне редко выходит из строя. Надо отсоединить усилительную часть и нагрузить чем нибудь. Разобраться с ПН и смотреть дальше. Предохранитель можно поставить с небольшим номиналом, в случае проблем пыхнет не думая.
П.С. Если в чем то ошибаюсь прошу подправить, в электронике разбираюсь совсем немного.

Ну вместо предков стоит лампочка. Диодный сборки убраны значит бп от ум отделен. И проблема кажется в бп. Ну скорей всего я ошибаюсь

**MAGNITOLA** · 07.05.2015 23:07

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**gena60** · 08.05.2015 00:13

Сообщение от sergey094

Не отрицаю но усилитель только включаеш он в защиту и если я правильно понимаю то какие импульсы будут если что то не даёт работать мс. И раньше получалось 16ю ногу повесить на общий и защита включалась а тут шиш защита

Смотрите обвязку и пилу на пятой ноге,кроме этого, сначала в питании разобраться нужно есть ли оно на TL 494 при подаче ремот?!.,

**FFZ** · 08.05.2015 06:59

Сообщение от sergey094

Диодные сборки . мс tl494 поменял на другую. Замерить не получается либо тишина либо не понятно какая картинка

естественно не получится, и менял всё это зря т.к. рабочие они.......
РАЗ УСИЛИТЕЛЬ В ЗАЩИТЕ ЗНАЧИТ ПН РАБОЧИЙ!!!

**sergey094** · 08.05.2015 07:05

Сообщение от FFZ

естественно не получится, и менял всё это зря т.к. рабочие они.......
РАЗ УСИЛИТЕЛЬ В ЗАЩИТЕ ЗНАЧИТ ПН РАБОЧИЙ!!!

Ну вот из за чего может быть защита от чего и оикуда

**FFZ** · 08.05.2015 07:10

Сообщение от Ibragim'off

TL 494 крайне редко выходит из строя. ....

+100500!!!

Сообщение от Ibragim'off

.... Надо отсоединить усилительную часть и нагрузить чем нибудь......

это сложно сделать в этом усилителе, по крайней мере выниманием диодных сборок это делать нельзя, т.к. ПН с ОС по выходному напряжению.

Сообщение от Ibragim'off

.... Разобраться с ПН и смотреть дальше.

с ПН-ом 99.999999 всё в порядке.
Следует в оконечных каскадах найти системы контроля и найти их выходы и связи в систему защиты в ПН, и отключить её!!!
После этого разобраться с каналом который был сгоревший, в котором была мертвечина. В нём ещё есть дохлятина, которая и выдаёт постоянку на выход УМ , что фиксирует система защиты и блокирует ПН.

Сообщение от Ibragim'off

Предохранитель можно поставить с небольшим номиналом, в случае проблем пыхнет не думая.
...

+100500!!!

**gena60** · 08.05.2015 08:05

Сообщение от FFZ

это сложно сделать в этом усилителе, по крайней мере выниманием диодных сборок это делать нельзя, т.к. ПН с ОС по выходному напряжению.

ТС писал,что 16 ногу замыкал на массу,ситуация не менялась.Я уже писал о проверке напряжений МС-ведь в ней есть и первая нога,по которой тоже защита организована.Измерить и понять нужно,что мешает запуску БП.,
FFZ, если вспомнить Calcell BST серии,там как раз это проявлялось

**sergey094** · 08.05.2015 08:20

Сообщение от gena60

ТС писал,что 16 ногу замыкал на массу,ситуация не менялась.Я уже писал о проверке напряжений МС-ведь в ней есть и первая нога,по которой тоже защита организована.Измерить и понять нужно,что мешает запуску БП.,
FFZ, если вспомнить Calcell BST серии,там как раз это проявлялось

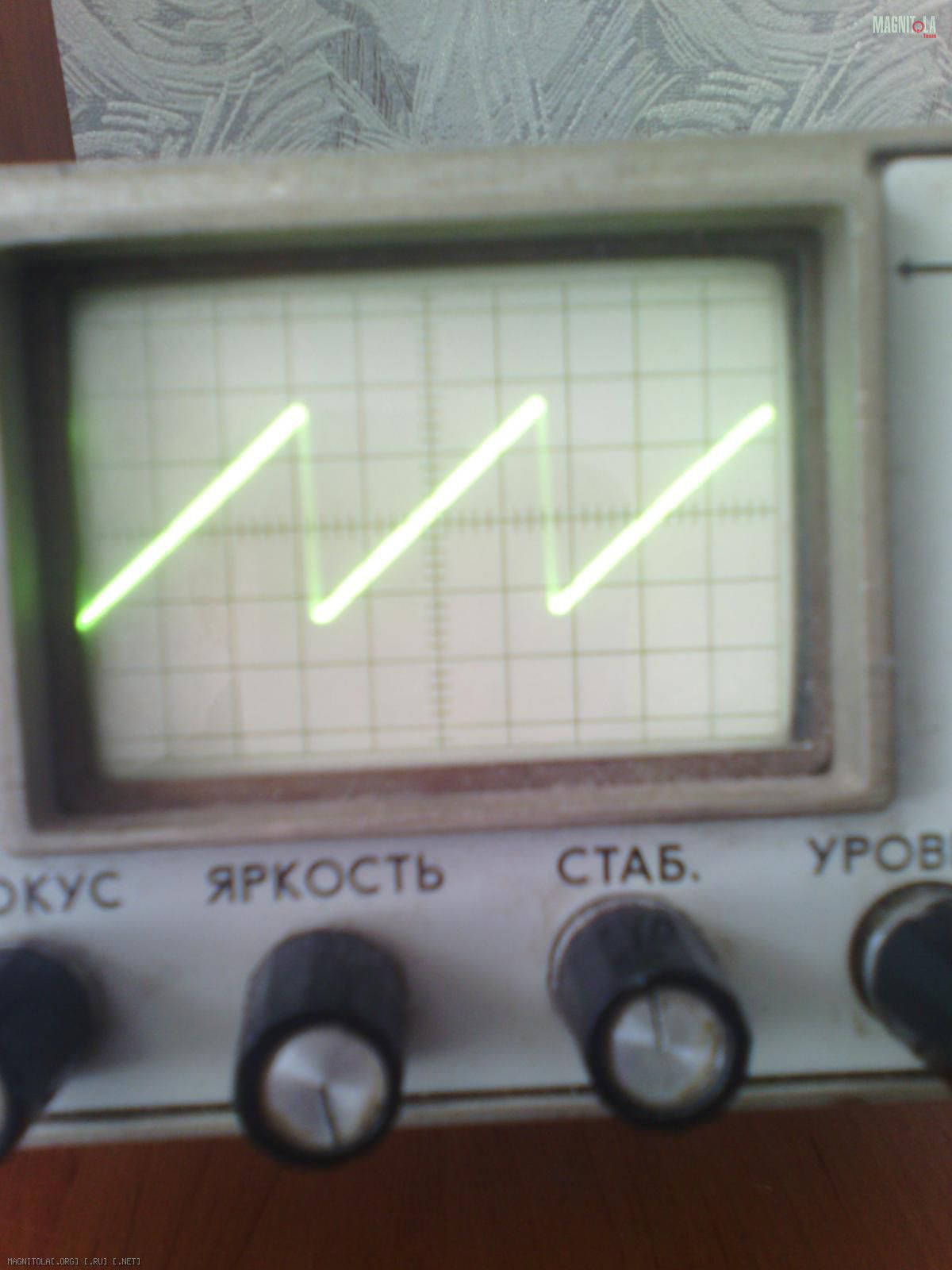

Нажмите на изображение для увеличения
Название: IMG_20150508_081523.jpg
Просмотров: 0
Размер: 106.6 Кб
ID: 771062

Пила на 5ноге присуттвует

**FFZ** · 08.05.2015 09:10

Сообщение от gena60

ТС писал,что 16 ногу замыкал на массу,ситуация не менялась.Я уже писал о проверке напряжений МС-ведь в ней есть и первая нога,по которой тоже защита организована.Измерить и понять нужно,что мешает запуску БП.,
FFZ, если вспомнить Calcell BST серии,там как раз это проявлялось

gena60, всё верно, но я почему так уверен в том, что ПН не при делах, потому, что ТС с самого начала написал, что нашёл дохлятину в одном из каналов, значит просто не всё нашёл......

**sergey094** · 08.05.2015 09:57

Сообщение от FFZ

gena60, всё верно, но я почему так уверен в том, что ПН не при делах, потому, что ТС с самого начала написал, что нашёл дохлятину в одном из каналов, значит просто не всё нашёл......

Я не знаю может что тупою но irfz 44 должен при проверки открываться и закрываться но тут почти все в одном состоянии то есть не открываются

**FFZ** · 08.05.2015 10:09

Сообщение от sergey094

Я не знаю может что тупою но irfz 44 должен при проверки открываться и закрываться но тут почти все в одном состоянии то есть не открываются

почитай внимательно всё что я написал!!!
вектор твоего направления копания не в ту сторону......
как силовые дрочелы могут открываться и закрываться если ПН в режиме защита???
