Репутация: 0
Можно впаять в плату мне это предложили сделать в официальном сервисе тк таких разъемов у них нет, но чет не рискнул показал знакомому электрику он говорит что лучше не стоит тк плата там может повести себя не понятно и можно ее сломать. Посоветовал сделать с разъемом и что нибудь придумать для его фиксации. И все будет супер. Сразу скажу мужик он грамотный хоть ему уже 70 лет разбирается в технике очень хорошо.Сообщение от gena60
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 1293946
Если это электрик говорит,то возможно так и будет,но мастера по ремонту совсем другого мнения: нужно столько усилия,чтобы плату сломать,равносильно тому-как переломить авто пополам,учитывая масштабы в соотношении.,
Репутация: 0 Он при мне разобрал показал контактную группу, говорит можно сделать но лучше через разъем.
Там не то что сломать там ее закоротить оч легко.
Репутация: 1293946 Уж сколько сделал,пока коротыша не наблюдал-уважение к человеку,который советует-но рамки в решении никто не отменял.,
Репутация: 22976

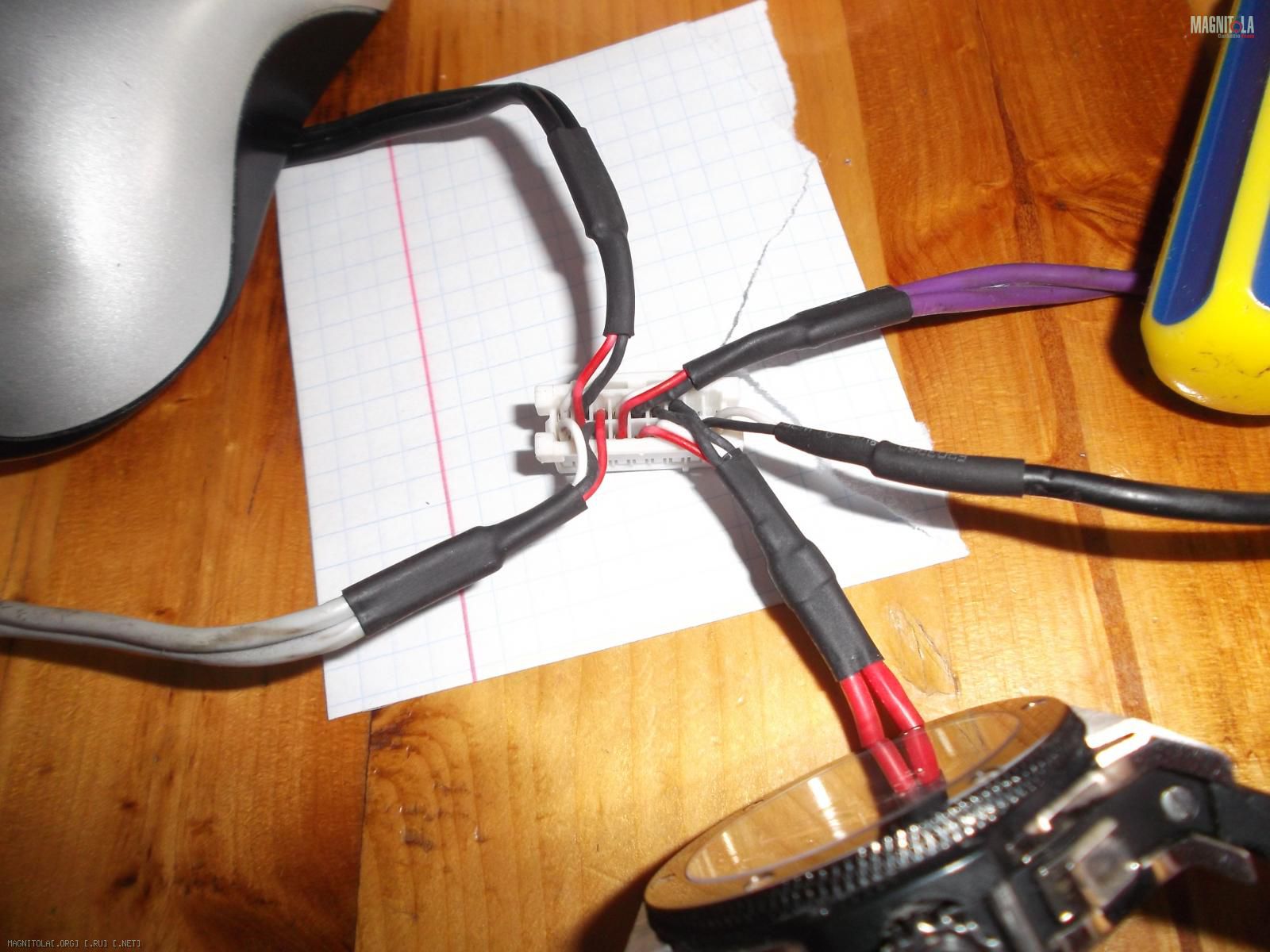

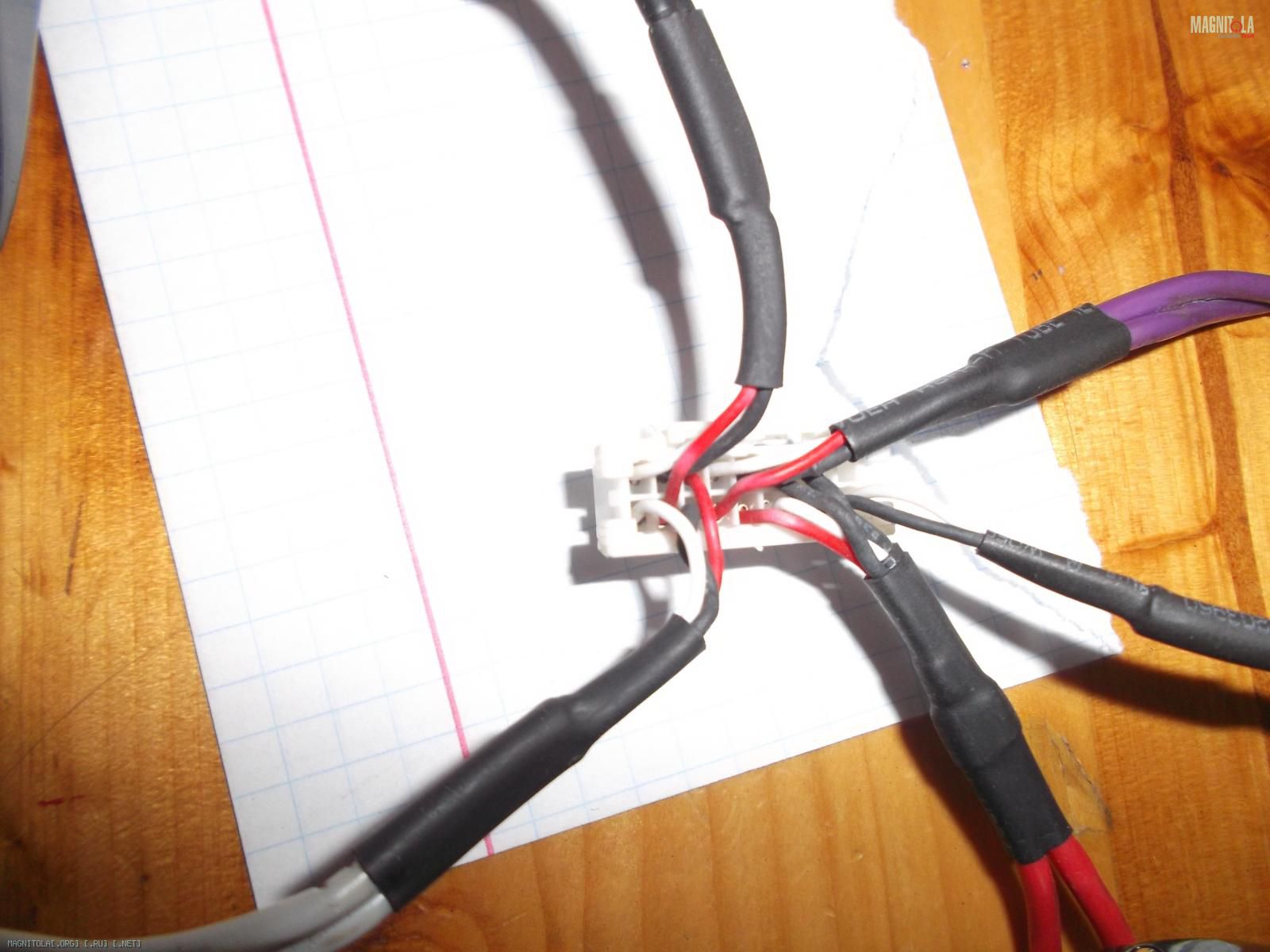

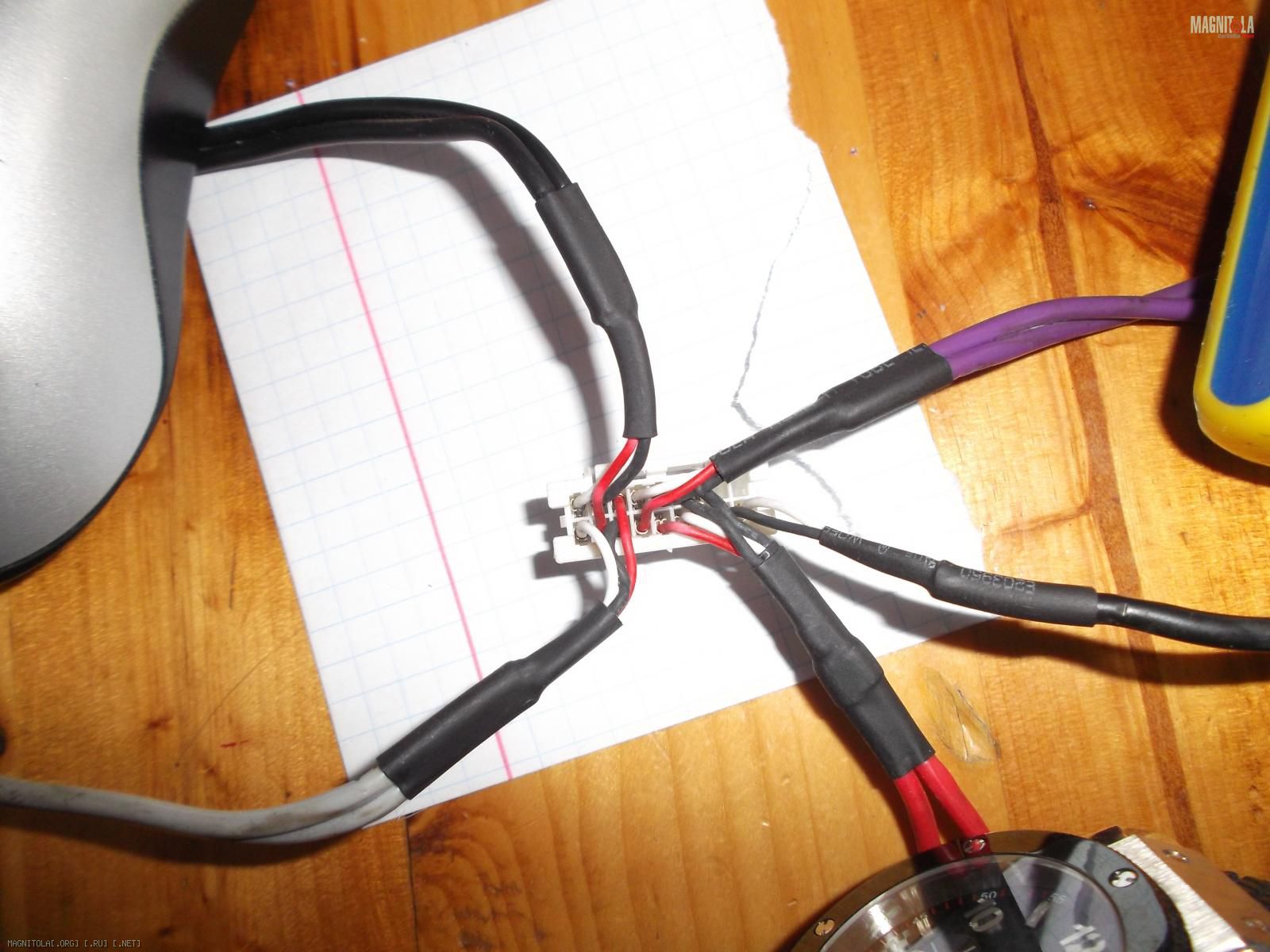

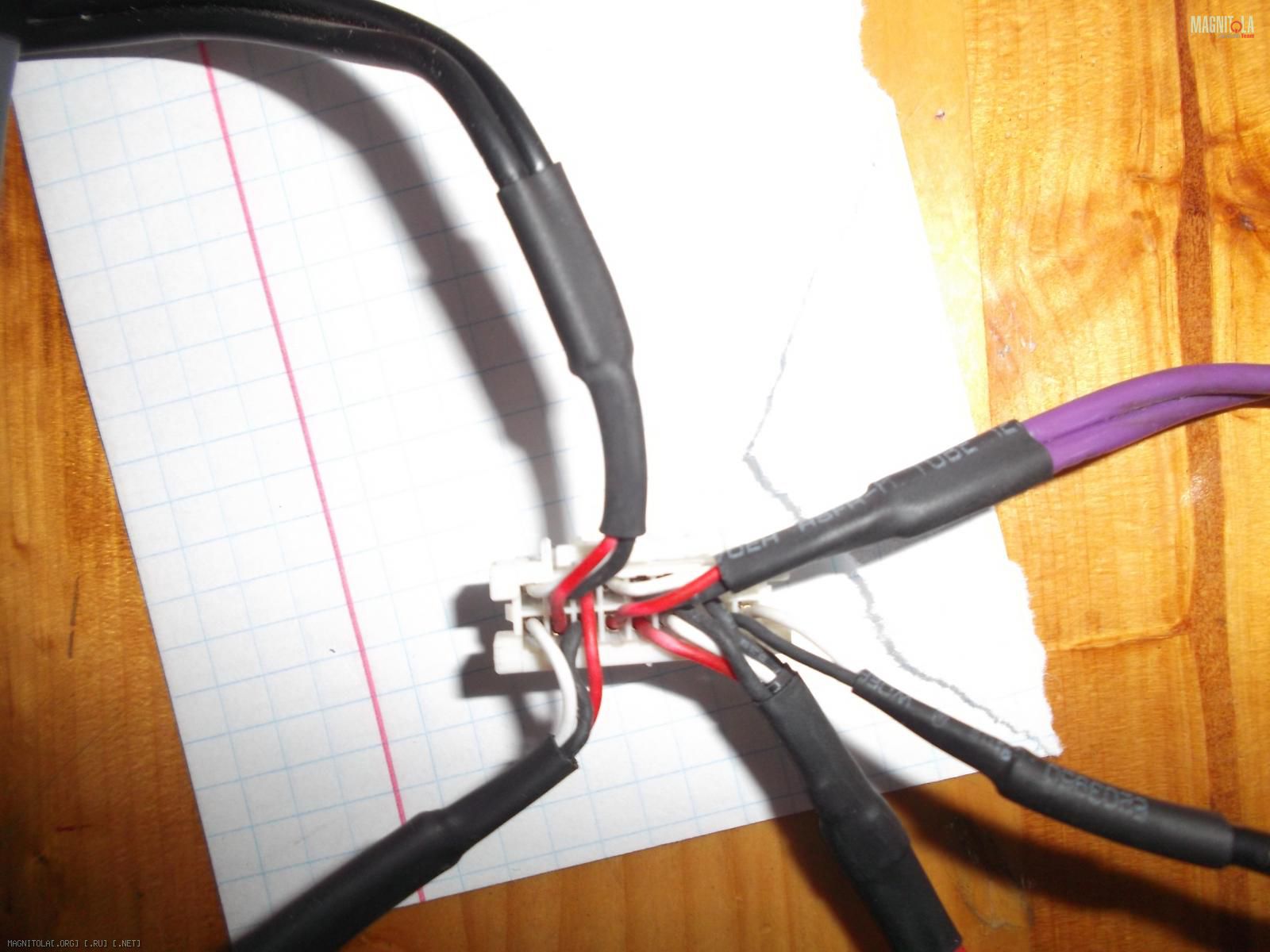

Обещанные фото, если не понятно, могу нарисовать, но в выходные.
Один раз снимал ГУ JVC с автомобиля, там тоже отсутствовал аналогичный родной разъем. Так вот, там было сделано так: подобраны мамки наподобие как от вашего разъема, к ним припаяны провода с тюльпанами, чтоб не замыкало между штырями были вставлены полоски картона, а поверх все было залито клеем из клеевого пистолета (термоклей).
По словам хозяина эта конструкция работала без нареканий в течении трех лет.
Репутация: 22976 К стати, эта конструкция была разъемной, относительно легко "колхозный" разъем вытаскивался из родного гнезда и вставлялся.
Репутация: 0 Ну будем экспериментировать, спасибо за советы.
---------- Сообщение добавлено 17.02.2016 в 10:51 ----------
Огромное спасибо!!!!!!!!!Обещанные фото, если не понятно, могу нарисовать, но в выходные.
Один раз снимал ГУ JVC с автомобиля, там тоже отсутствовал аналогичный родной разъем. Так вот, там было сделано так: подобраны мамки наподобие как от вашего разъема, к ним припаяны провода с тюльпанами, чтоб не замыкало между штырями были вставлены полоски картона, а поверх все было залито клеем из клеевого пистолета (термоклей).
По словам хозяина эта конструкция работала без нареканий в течении трех лет.. С распиновкой все понятно, то что выставляли на сайте в другой теме подходит. Теперь вопрос как мамы от тюльпанов паять?
---------- Сообщение добавлено 17.02.2016 в 10:55 ----------
С распиновкой разобрались, теперь вопрос как припаять мамы тюльпанов?
То есть у меня всего три провода для каждого канала, а в каждой маме по + и -, я знаю что черный это минус его паять на центр мамы минуса? или нужно будет черный раздвоить и на каждую маму припаять?
Репутация: 22976 Не понял вопроса. Как осуществить пайку технически? Или какой провод от тюльпана куда?
Репутация: 0 какой именно провод к какому + и - в маме, то есть я знаю что черный минус. В маме у меня + и - а провода в 2 мамы идет три.
Репутация: 22976 Центральная часть тюльпана это плюс сигнала, та что с краю минус (экран). Берем два тюльпана, провода с центров это и будет: белый левый канал, красный правый. Те что с краю минуса (экраны) спаиваем вместе это будет черный провод для этой пары каналов. Ну а далее как на фото.
