Магнитола DEH 2200

  1. #1
    Энтузиаст Стажер
    Репутация
    Репутация: 150
    Регистрация
    11.01.2017
    Город/село
    Смоленск
    Сообщений
    11
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    1

    Магнитола DEH 2200

    Здравствуйте. Имеется магнитола пионер DEH 2200,хотелось бы перенести usb разъем в тыльную часть магнитолы.Возможно ли это на этой модели?


    Полезные темы:

  2. # 1+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #2
    Авторитет Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 292868 Аватар для chu0037
    Регистрация
    03.11.2014
    Город/село
    Россия-Орёл/Абхазия-Агудзера ;)...
    Сообщений
    2,903
    Спасибо (Раздал)
    12054
    Спасибо (Получил)
    4871

    Re: Магнитола DEH 2200

    Прозвоните разъём панели и её usb гнездо(несколько раз приходилось делать такое на разных пионерах-всегда находились прямые проводники)-так вы узнаете,к каким соответствующим контактам подпаивать удлинитель usb на тыл. Только покупайте сразу качественный! Но не торопитесь,каждый шаг обдумывайте(например,как прокладывать шнур внутри и как его закреплять) ... Всё получится! Удачи!


  4. #3
    Энтузиаст Стажер
    Репутация
    Репутация: 150
    Регистрация
    11.01.2017
    Город/село
    Смоленск
    Сообщений
    11
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    1
    Автор

    Re: Магнитола DEH 2200

    Цитата Сообщение от chu0037 Посмотреть сообщение
    Прозвоните разъём панели и её usb гнездо(несколько раз приходилось делать такое на разных пионерах-всегда находились прямые проводники)-так вы узнаете,к каким соответствующим контактам подпаивать удлинитель usb на тыл. Только покупайте сразу качественный! Но не торопитесь,каждый шаг обдумывайте(например,как прокладывать шнур внутри и как его закреплять) ... Всё получится! Удачи!
    Спасибо за совет.Но возможности прозвонить нет.Поэтому и затеял такую штуку.Может кто подскажет,что к каким контактам припаивать?


  5. #4
    Авторитет Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 292868 Аватар для chu0037
    Регистрация
    03.11.2014
    Город/село
    Россия-Орёл/Абхазия-Агудзера ;)...
    Сообщений
    2,903
    Спасибо (Раздал)
    12054
    Спасибо (Получил)
    4871

    Re: Магнитола DEH 2200

    Тут на схеме можно найти:

    После прочтения съесть!


    чтобы скачать подождите,после открытия страницы немного,пока подчёркнутая надпись ...processing
    не сменится на "Get manual",тыркаете на неё и скачиваете схему на свой пион.
    Но проще-мультиметром-он не дорог,но его наличие у вас-позволит вам в будущем решать множество задач!

    Смоленску и кристалловской общаге на проспекте строителей-привет!!!

    ---------- Сообщение добавлено 11.01.2017 в 23:53 ----------

    Попробовал качнуть мануал-скачал,а архив не распаковывается. Толи битый,толи у мну сбой.
    Попробуйте,если не получится,тут ещё должен быть:

    После прочтения съесть!



    ---------- Сообщение добавлено 12.01.2017 в 00:14 ----------

    Хм... Скачал. Знаний не хватает... У вас в панели в цепи usb , на проводах передачи данных какие-то дроссели,резисторы...
    Возможно и у меня такие были,но прокатывало. Делал и на старых и на относительно новых mvh-150,кажется.
    Вставлю кусок схемы,может кто из мастеров наших увидит,подскажет-для чего эти элементы и можно ли ими пренебречь,врезавшись до них. А возможно,есть шанс перенести их внутрь.
    Нажмите на изображение для увеличения
Название: Screenshot_2017-01-12-00-05-02.png
Просмотров: 0
Размер:	124.2 Кб
ID:	1093954


  6. #5
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 30325 Аватар для maisteroleg
    Регистрация
    17.01.2016
    Город/село
    Львов
    Сообщений
    422
    Спасибо (Раздал)
    24
    Спасибо (Получил)
    333

    Re: Магнитола DEH 2200

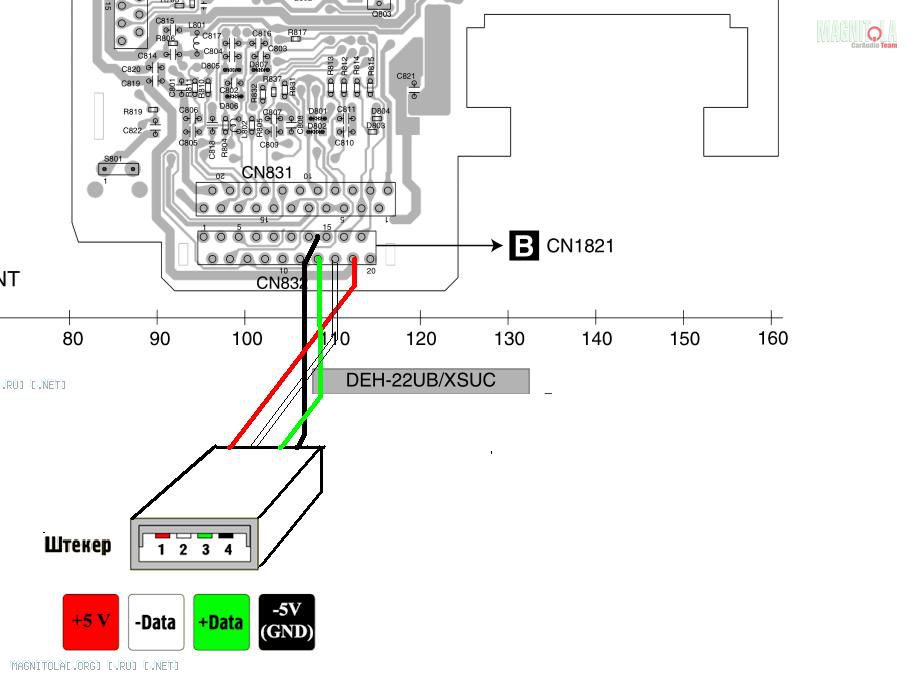

    У Тани все нормально.
    CN832
    14 DP
    16 DM
    18 USB5V
    14,16 GND


  7. #6
    Авторитет Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 292868 Аватар для chu0037
    Регистрация
    03.11.2014
    Город/село
    Россия-Орёл/Абхазия-Агудзера ;)...
    Сообщений
    2,903
    Спасибо (Раздал)
    12054
    Спасибо (Получил)
    4871

    Re: Магнитола DEH 2200

    Цитата Сообщение от maisteroleg Посмотреть сообщение
    У Тани все нормально.
    CN832
    14 DP
    16 DM
    18 USB5V
    14,16 GND
    Это планшет мой тупил! Сказал мне,что файл сохранён,я открывать,а он нивкакую! Потом выяснил,что в это время он ещё качал и качал.
    Вы не скажее,случаем,что там на скрине,что выше? Самому интересно...
    Фильтр какой-то? Можно ли без него жить?


  8. #7
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 30325 Аватар для maisteroleg
    Регистрация
    17.01.2016
    Город/село
    Львов
    Сообщений
    422
    Спасибо (Раздал)
    24
    Спасибо (Получил)
    333

    Re: Магнитола DEH 2200

    Цитата Сообщение от chu0037 Посмотреть сообщение
    Фильтр какой-то? Можно ли без него жить
    Да, замышлялось как фильтр, да, можно, долго и счастливо.
    Обратите внимание на номинал R1911, 1912


  9. #8
    Авторитет Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 292868 Аватар для chu0037
    Регистрация
    03.11.2014
    Город/село
    Россия-Орёл/Абхазия-Агудзера ;)...
    Сообщений
    2,903
    Спасибо (Раздал)
    12054
    Спасибо (Получил)
    4871

    Re: Магнитола DEH 2200

    Спасибо! Да,уже обращал,поэтому и подумалось,что жизнь вполне возможна...
    Маленькая поправочка,земля - 14,16 - 13,15 ...
    Логично ли предполагаю,что DP-это плюсовая дата,DM - минусовая?


  10. #9
    Авторитет Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 292868 Аватар для chu0037
    Регистрация
    03.11.2014
    Город/село
    Россия-Орёл/Абхазия-Агудзера ;)...
    Сообщений
    2,903
    Спасибо (Раздал)
    12054
    Спасибо (Получил)
    4871

    Re: Магнитола DEH 2200

    Нажмите на изображение для увеличения
Название: Screenshot_2017-01-12-02-03-31.png
Просмотров: 0
Размер:	235.8 Кб
ID:	1093972
    - а этот фрагмент-поможет разобраться,где какой контакт разъёма панели на плате гу.


  11. #10
    Энтузиаст Стажер
    Репутация
    Репутация: 150
    Регистрация
    11.01.2017
    Город/село
    Смоленск
    Сообщений
    11
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    1
    Автор

    Re: Магнитола DEH 2200

    Цитата Сообщение от chu0037 Посмотреть сообщение
    Тут на схеме можно найти:

    После прочтения съесть!


    чтобы скачать подождите,после открытия страницы немного,пока подчёркнутая надпись ...processing
    не сменится на "Get manual",тыркаете на неё и скачиваете схему на свой пион.
    Но проще-мультиметром-он не дорог,но его наличие у вас-позволит вам в будущем решать множество задач!

    Смоленску и кристалловской общаге на проспекте строителей-привет!!!

    ---------- Сообщение добавлено 11.01.2017 в 23:53 ----------

    Попробовал качнуть мануал-скачал,а архив не распаковывается. Толи битый,толи у мну сбой.
    Попробуйте,если не получится,тут ещё должен быть:

    После прочтения съесть!



    ---------- Сообщение добавлено 12.01.2017 в 00:14 ----------

    Хм... Скачал. Знаний не хватает... У вас в панели в цепи usb , на проводах передачи данных какие-то дроссели,резисторы...
    Возможно и у меня такие были,но прокатывало. Делал и на старых и на относительно новых mvh-150,кажется.
    Вставлю кусок схемы,может кто из мастеров наших увидит,подскажет-для чего эти элементы и можно ли ими пренебречь,врезавшись до них. А возможно,есть шанс перенести их внутрь.
    Нажмите на изображение для увеличения
Название: Screenshot_2017-01-12-00-05-02.png
Просмотров: 0
Размер:	124.2 Кб
ID:	1093954
    Спасибо,за фрагмент схемы.Я 3 пина прозвонил,а один отвалился с посадочного места,вот теперь голову ломаю куда он идет
