Наводки и шумы. Спасите, помогите.

Сообщение от romanov

Вы проснулись, я только спать ложусь, эстафета к Вам., дерзайте.

еще
"Ситуация следующая.
Мой усилитель, поддерживает подключение по высокому уровню. Я отключил проц и от разъема входных каналов проца (куда приходит сигнал с ГУ) кинул провода на межблоки которые уходят на усилитель. Усилитель включился без rem, то есть подхватил ВУ сигнал. И что вы думаете? Все отлично запело без наводок. То есть получается ГУ, проводка от ГУ до проца, проводка от проца до усилителя и сам усилитель, полностью исправны? Значит проблема кроется в процессоре, он лежит на столе и будет обмеряться.

Также отправил письмо в техподдержку Audison, посмотрим что скажут. (на ютубе есть видео американца, где BitOne (у меня BitTen) гонит те же наводки. Audison признал косяк за собой и объяснил это окраской какой то крышки металликом и по частицам в краске бежал ток.)
Кстати на счет работы TDA на низкоомную нагрузку. Фактическое входное сопротивление усилителя 20,4 кОм (заявлено 22 кОм). Получается все пашет. Входное проца 2,2 кОм, значит проблема не в этом.
Жду наставничества по замерам проца, что где и как мерить и что должно быть."
включи в эту схему(ГУ+усь), процессор паралельно хотя бы одному из каналов на входе усилителя и сможешь многое услышать,

Полностью отключил ГУ. Процессор стартанул с рема Результат тот же.

Сообщение от Flatout

Т.е. процессор, подключенный к усилитель уже дает помеху?

Да.

Сообщение от Flatout

- на заведенном или нет;

Все точно также как и было. Шумит и так и так, но звуки разные. Все зависит от количества работающих потребителе. На работающем, естественно, больше.

Сообщение от Flatout

- если отключать межблочные шнуры по одному( с обоих сторон) какая реакция, влияет ли замена шнуров;

Да все тоже самое как и было. Отключая межблоки, уходит все вместе со звуком по соответствующим каналам. Хоть как включай. Это уже третий комплект межблоком, самопаяный по всем законам аудиофилов.

Сообщение от Flatout

- ГУ отключено от процессора вместе с минусом;

Да разумеется. Полностью снял ее и положил на сиденье.

Сообщение от Flatout

- влияют ли настройки DSP на помеху.

Нет, об этом писал ранее. Ни аналоговые (чувствительность на входе), ни через софт (уровень на выходе).

Сообщение от Flatout

Странно это все

Не то слово.

Сообщение от Flatout

обычно входные цепи цепляют помеху, уж не усилитель ли?

ОУ процессора? Проверочный комплект акустики с усилком был подключен ранее на выходы проца. Песня шла от туда та же.

Если я не могу подключить 4 силовых провода правильно, то тогда это не проц кривой.
Думаю как-то так. Нужен донор.

Сообщение от Flatout

Товарищ один цеплял усилитель, объяснил ему по телефону.
Звонит -помеха!
Еду, смотрю. На ГУ идет от минусовой клеммы АКБ, хорошо.
На усь минус идет... с потолка. Буквально с потолка багажника, болт на каком-то кронштейне.
" А как же общая точка?".
" А вот!" - и показывает мне толстый провод от минуса АКБ на крыло кузова - " оно же на усилитель идет."
Электрик хитрый, электрик знает.

Тяжелое это дело по телефону лечить.
Если у Вас терпение не кончилось:

откинуть родные минусы, сделать временные минусы от DSP и уся, скрутить вторые концы вместе и сунуть скрутку под ближайший болт сиденья, ну и послушать эту комбинацию без ГУ.

Ежели будет, прозвонить входы усилителя по тому же принципу.

не мой случай. Я кидал уже такие концы и на болт и на АКБ. Ноль изменений.
Какие входы, по какому принципу?

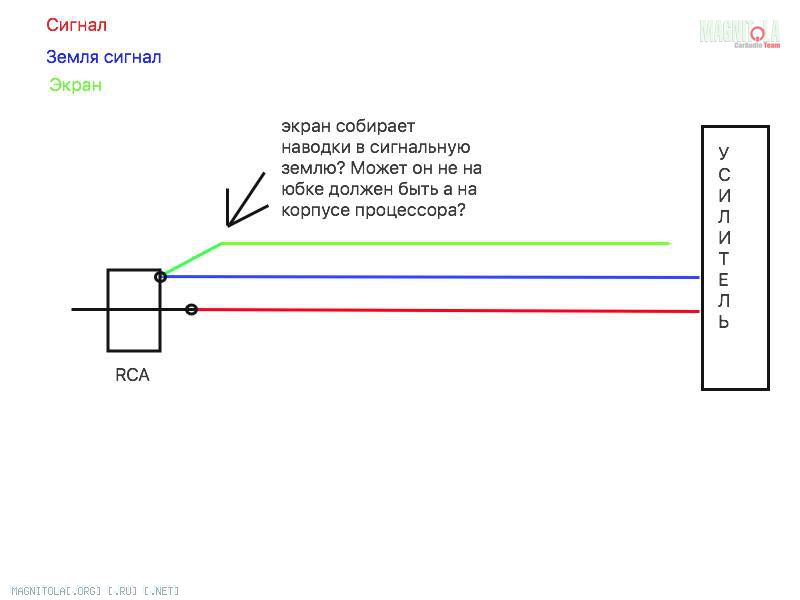

Я тут о другом подумал. Собирая кабель межблочный, начитался интернетов. Вот как сейчас подсоединено. Уж не в этом ли фатальная ошибка?

Правда кабели были и другие.

Сообщение от Flatout

Случай у вас сложный, лучше соблюдать какую то последовательность действий, а пока шарахались из стороны в сторону.

В точности, это были два конца от усилителя и DSP, без участия ГУ?

И еще, шум на не заведенной машине вопрос особый, дайте послушать.

"Направленный" межблочник, если там не напортачено, вреда не сделает, нос хэндмейдом возможны варианты.

С участием ГУ. На тот момент я не пробовал полностью ее отключать. Первое время она висела от штатного минуса. После чего первым делом капитал все с общей точки. Потом эту точку менял. В том числе кидал на минус АКБ. Разницы не было.

Кабели разные были, всего 3 вида. Ничего не меняет. При установке делителя шум стал громче.

Мы кидаемся из стороны в сторону, потому-что все время возвращаемся к вопросу монтажа силовой земли и ходим по кругу. Из всего того что пробовалось, на уровень наводок влияет только замыкание земли корпуса ГУ на выходы RCA процессора и соответственно делитель. Все остальное никак не влияет.

Нужно подвести итоги:
1) Головное устройство не влияет на шум никак, так как его снимал полностью.
2) Акустическая проводка от ГУ до процессора стоит под вопросом, хотя маловероятно, но отключить от процессора стоит и подвести только питание.
3) Процессор - в самом эпицентре.
4) Межблок под вопросом, так как делитель собраный на нем меняет уровень шума. Но другие кабели без делителя которые пробовал тоже не устраняли шум. Плюс ко всему, пробный комплект усилителя, подключался другим кабелем по воздуху, при этом имел такую же наводку. Напортачить с кабелем можно конечно, но после пайки все прозванивалось. А так же прозванивалось в самой машине после монтажа и поиска причин.
5) Усилитель собственно в предыдущем пункте, он тоже менялся на другой и находился в другом месте.

Короче я не знаю, но мне кажется что процессор это.

П.С. Из совсем бредового, поменять АКБ. (где-то в ФАКе было)
